一种光伏电站防冻除雪远程控制装置.pdf

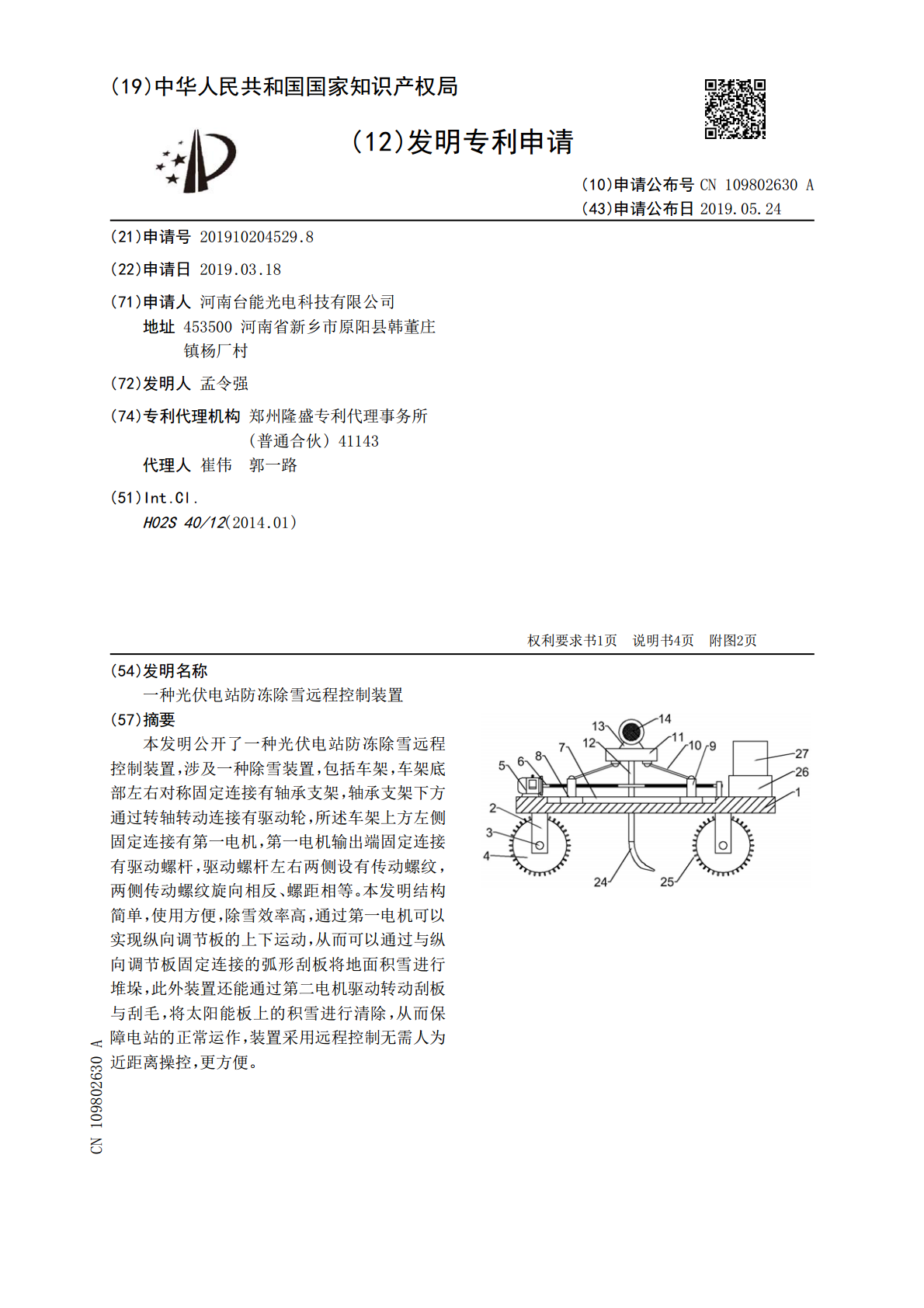

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109802630A(43)申请公布日2019.05.24(21)申请号201910204529.8(22)申请日2019.03.18(71)申请人河南台能光电科技有限公司地址453500河南省新乡市原阳县韩董庄镇杨厂村(72)发明人孟令强(74)专利代理机构郑州隆盛专利代理事务所(普通合伙)41143代理人崔伟郭一路(51)Int.Cl.H02S40/12(2014.01)权利要求书1页说明书4页附图2页(54)发明名称一种光伏电站防冻除雪远程控制装置(57)摘要本发明公开了一种光伏电站防冻除雪远程控制装置，涉及一种除雪装置，包括车架，车架底部左右对称固定连接有轴承支架，轴承支架下方通过转轴转动连接有驱动轮，所述车架上方左侧固定连接有第一电机，第一电机输出端固定连接有驱动螺杆，驱动螺杆左右两侧设有传动螺纹，两侧传动螺纹旋向相反、螺距相等。本发明结构简单，使用方便，除雪效率高，通过第一电机可以实现纵向调节板的上下运动，从而可以通过与纵向调节板固定连接的弧形刮板将地面积雪进行堆垛，此外装置还能通过第二电机驱动转动刮板与刮毛，将太阳能板上的积雪进行清除，从而保障电站的正常运作，装置采用远程控制无需人为近距离操控，更方便。CN109802630ACN109802630A权利要求书1/1页1.一种光伏电站防冻除雪远程控制装置，包括车架(1)，车架(1)底部左右对称固定连接有轴承支架(2)，轴承支架(2)下方通过转轴(3)转动连接有驱动轮(4)，所述车架(1)上方左侧固定连接有第一电机(5)，第一电机(5)输出端固定连接有驱动螺杆(6)，驱动螺杆(6)左右两侧设有传动螺纹，两侧传动螺纹旋向相反、螺距相等，其特征在于，所述车架(1)上方开设有导向槽(7)，导向槽(7)内侧左右对称滑动连接有限位滑块(8)，所述限位滑块(8)上方固定连接有支撑固定板(9)，驱动螺杆(6)左右两端分别与两侧支撑固定板(9)螺纹配合连接，支撑固定板(9)上方均转动连接有倾斜支撑杆(10)，倾斜支撑杆(10)上端分别与纵向调节板(11)底部两侧转动连接；纵向调节板(11)上方前侧固定连接有电机支架(13)，电机支架(13)上方固定连接有第二电机(14)，所述第二电机(14)输出端通过联轴器(15)连接有驱动导套(16)，驱动导套(16)内侧滑动连接有不可相对扭转的传动转杆(17)，传动转杆(17)中部固定连接有轴承(18)，所述传动转杆(17)右端通过万向联轴器(19)转动连接有压力传感器(20)，压力传感器(20)右侧与转动刮板(21)固定连接，转动刮板(21)右侧固定连接有若干刮毛(22)，所述纵向调节板(11)中部固定连接有电动伸缩杆(23)，电动伸缩杆(23)输出端与轴承(18)外圈固定连接。2.根据权利要求1所述的光伏电站防冻除雪远程控制装置，其特征在于，所述纵向调节板(11)下方前后对称固定连接有导向连杆(12)，导向连杆(12)与车架(1)滑动连接，所述导向连杆(12)下方固定连接有弧形刮板(24)，弧形刮板(24)向右侧倾斜。3.根据权利要求2所述的光伏电站防冻除雪远程控制装置，其特征在于，所述弧形刮板(24)为弹性板。4.根据权利要求1-3任一所述的光伏电站防冻除雪远程控制装置，其特征在于，所述驱动轮(4)外侧固定连接有若干防滑齿(25)。5.根据权利要求4所述的光伏电站防冻除雪远程控制装置，其特征在于，所述车架(1)右侧固定连接有供电电池(26)，供电电池(26)上方固定连接有采用无线控制的控制终端(27)，第一电机(5)、第二电机(14)、压力传感器(20)、电动伸缩杆(23)分别与控制终端(27)电性连接。6.根据权利要求5所述的光伏电站防冻除雪远程控制装置，其特征在于，所述供电电池(26)为锂电池。7.根据权利要求1所述的光伏电站防冻除雪远程控制装置，其特征在于，所述第一电机(5)与第二电机(14)电机功率相同。8.根据权利要求1所述的光伏电站防冻除雪远程控制装置，其特征在于，左右两侧所述驱动轮(4)直径相同。9.根据权利要求1所述的光伏电站防冻除雪远程控制装置，其特征在于，所述刮毛(22)由塑料制成。2CN109802630A说明书1/4页一种光伏电站防冻除雪远程控制装置技术领域[0001]本发明涉及一种除雪装置，具体是一种光伏电站防冻除雪远程控制装置。背景技术[0002]光伏电站，是指一种利用太阳光能、采用特殊材料诸如晶硅板、逆变器等电子元件组成的发电体系，与电网相连并向电网输送电力的光伏发电系统。光伏电站是目前属于国家鼓励力度最大的绿色电力开发能源项目。[0003]可以分为带蓄电池的独立发电系统和不带蓄电池的并网发电系统。太阳能发电分为光热发电和光伏发电。
