一种剑杆织机的电驱动结构.pdf

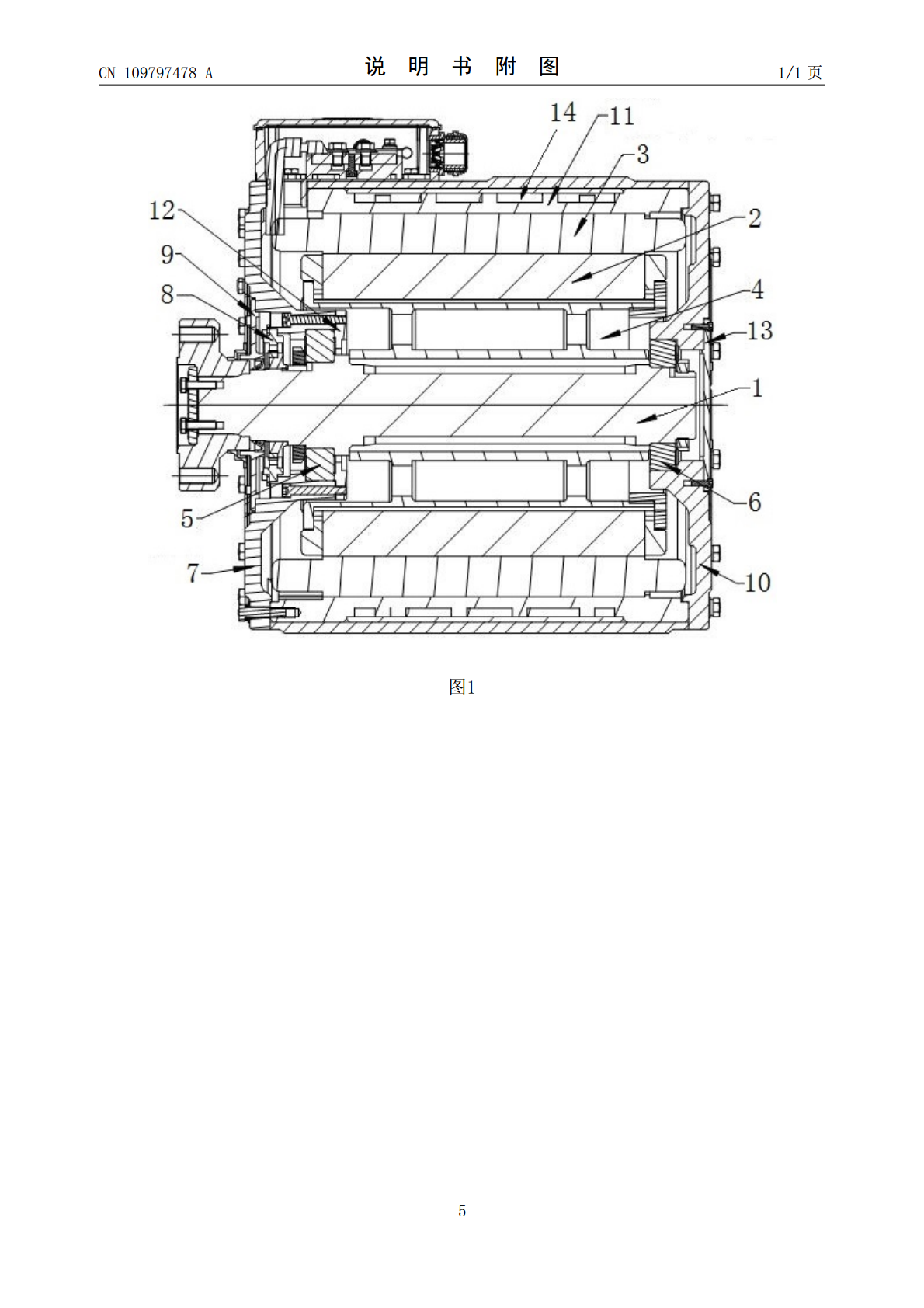

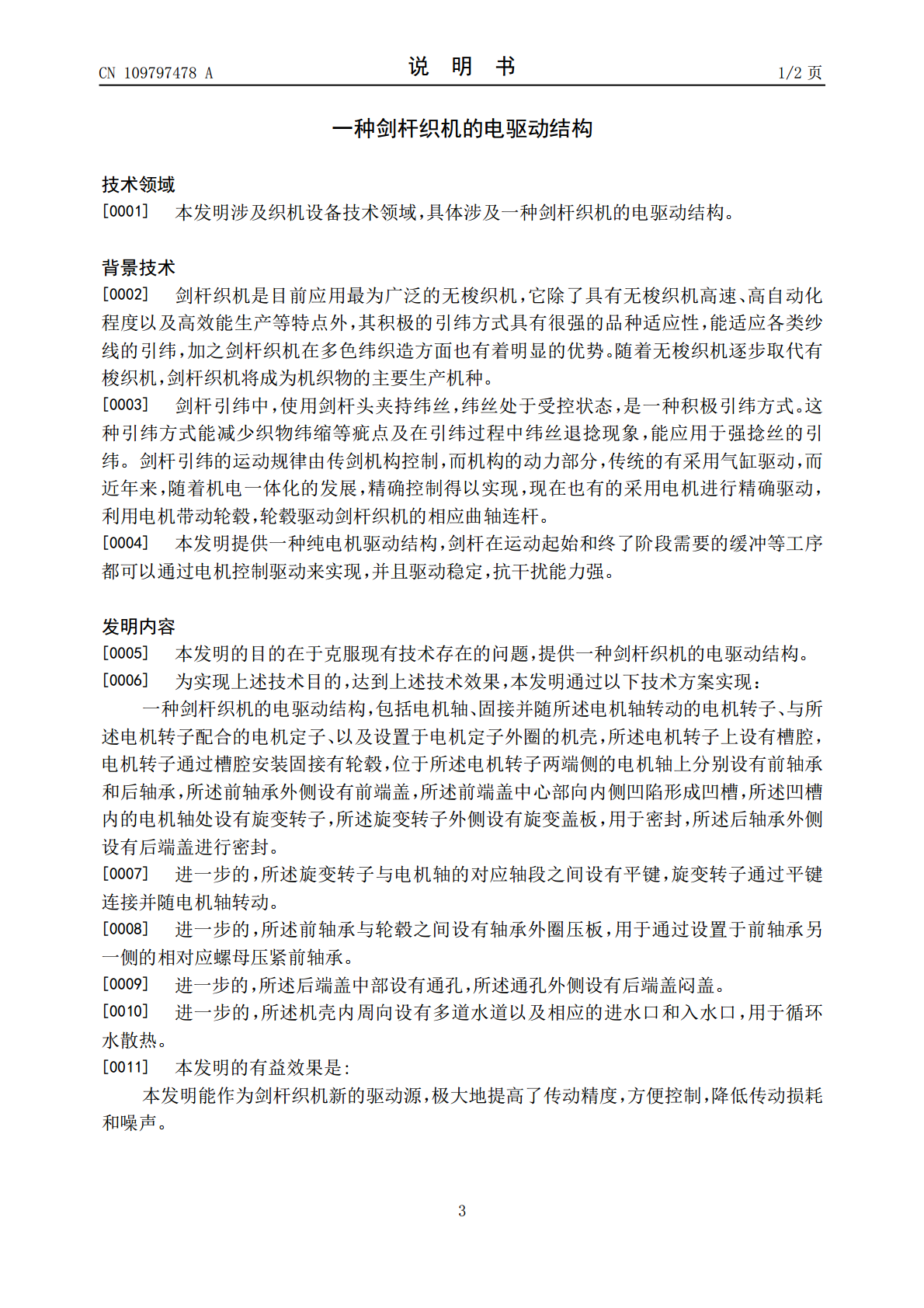

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109797478A(43)申请公布日2019.05.24(21)申请号201910242700.4(22)申请日2019.03.28(71)申请人苏州经贸职业技术学院地址215000江苏省苏州市高新区国际教育园北区学府路287号(72)发明人杨毅红钱建栋(74)专利代理机构南京经纬专利商标代理有限公司32200代理人楼高潮(51)Int.Cl.D03D47/27(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种剑杆织机的电驱动结构(57)摘要本发明是一种剑杆织机的电驱动结构，包括电机轴、固接并随所述电机轴转动的电机转子、与所述电机转子配合的电机定子、以及设置于电机定子外圈的机壳，所述电机转子上设有槽腔，电机转子通过槽腔安装固接有轮毂，位于所述电机转子两端侧的电机轴上分别设有前轴承和后轴承，所述前轴承外侧设有前端盖，所述前端盖中心部向内侧凹陷形成凹槽，所述凹槽内的电机轴处设有旋变转子，所述旋变转子外侧设有旋变盖板，用于密封，所述后轴承外侧设有后端盖进行密封。本发明能作为剑杆织机新的驱动源，极大地提高了传动精度，方便控制，降低传动损耗和噪声。CN109797478ACN109797478A权利要求书1/1页1.一种剑杆织机的电驱动结构，包括电机轴（1）、固接并随所述电机轴（1）转动的电机转子（2）、与所述电机转子（2）配合的电机定子（3）、以及设置于电机定子（3）外圈的机壳（11），其特征在于，所述电机转子（2）上设有槽腔，电机转子（2）通过槽腔安装固接有轮毂（4），位于所述电机转子（2）两端侧的电机轴（1）上分别设有前轴承（5）和后轴承（6），所述前轴承（5）外侧设有前端盖（7），所述前端盖（7）中心部向内侧凹陷形成凹槽，所述凹槽内的电机轴（1）处设有旋变转子（8），所述旋变转子（8）外侧设有旋变盖板（9），用于密封，所述后轴承（6）外侧设有后端盖（10）进行密封。2.根据权利要求1所述的剑杆织机的电驱动结构，其特征在于，所述旋变转子（8）与电机轴（1）的对应轴段之间设有平键，旋变转子（8）通过平键连接并随电机轴（1）转动。3.根据权利要求1所述的剑杆织机的电驱动结构，其特征在于，所述前轴承（5）与轮毂（4）之间设有轴承外圈压板（12），用于通过设置于前轴承（5）另一侧的相对应螺母压紧前轴承（5）。4.根据权利要求1所述的剑杆织机的电驱动结构，其特征在于，所述后端盖（10）中部设有通孔，所述通孔外侧设有后端盖闷盖（13）。5.根据权利要求1所述的剑杆织机的电驱动结构，其特征在于，所述机壳（11）内周向设有多道水道（14）以及相应的进水口和入水口，用于循环水散热。2CN109797478A说明书1/2页一种剑杆织机的电驱动结构技术领域[0001]本发明涉及织机设备技术领域，具体涉及一种剑杆织机的电驱动结构。背景技术[0002]剑杆织机是目前应用最为广泛的无梭织机，它除了具有无梭织机高速、高自动化程度以及高效能生产等特点外，其积极的引纬方式具有很强的品种适应性，能适应各类纱线的引纬，加之剑杆织机在多色纬织造方面也有着明显的优势。随着无梭织机逐步取代有梭织机，剑杆织机将成为机织物的主要生产机种。[0003]剑杆引纬中，使用剑杆头夹持纬丝，纬丝处于受控状态，是一种积极引纬方式。这种引纬方式能减少织物纬缩等疵点及在引纬过程中纬丝退捻现象，能应用于强捻丝的引纬。剑杆引纬的运动规律由传剑机构控制，而机构的动力部分，传统的有采用气缸驱动，而近年来，随着机电一体化的发展，精确控制得以实现，现在也有的采用电机进行精确驱动，利用电机带动轮毂，轮毂驱动剑杆织机的相应曲轴连杆。[0004]本发明提供一种纯电机驱动结构，剑杆在运动起始和终了阶段需要的缓冲等工序都可以通过电机控制驱动来实现，并且驱动稳定，抗干扰能力强。发明内容[0005]本发明的目的在于克服现有技术存在的问题，提供一种剑杆织机的电驱动结构。[0006]为实现上述技术目的，达到上述技术效果，本发明通过以下技术方案实现：一种剑杆织机的电驱动结构，包括电机轴、固接并随所述电机轴转动的电机转子、与所述电机转子配合的电机定子、以及设置于电机定子外圈的机壳，所述电机转子上设有槽腔，电机转子通过槽腔安装固接有轮毂，位于所述电机转子两端侧的电机轴上分别设有前轴承和后轴承，所述前轴承外侧设有前端盖，所述前端盖中心部向内侧凹陷形成凹槽，所述凹槽内的电机轴处设有旋变转子，所述旋变转子外侧设有旋变盖板，用于密封，所述后轴承外侧设有后端盖进行密封。[0007]进一步的，所述旋变转子与电机轴的对应轴段之间设有平键，旋变转子通过平键连接并随电机轴转动。[0008]进一步的，所述前轴承与轮毂之间设有轴承外圈压板，用于通过设置
