一种驱动装置位置可调的输注泵.pdf

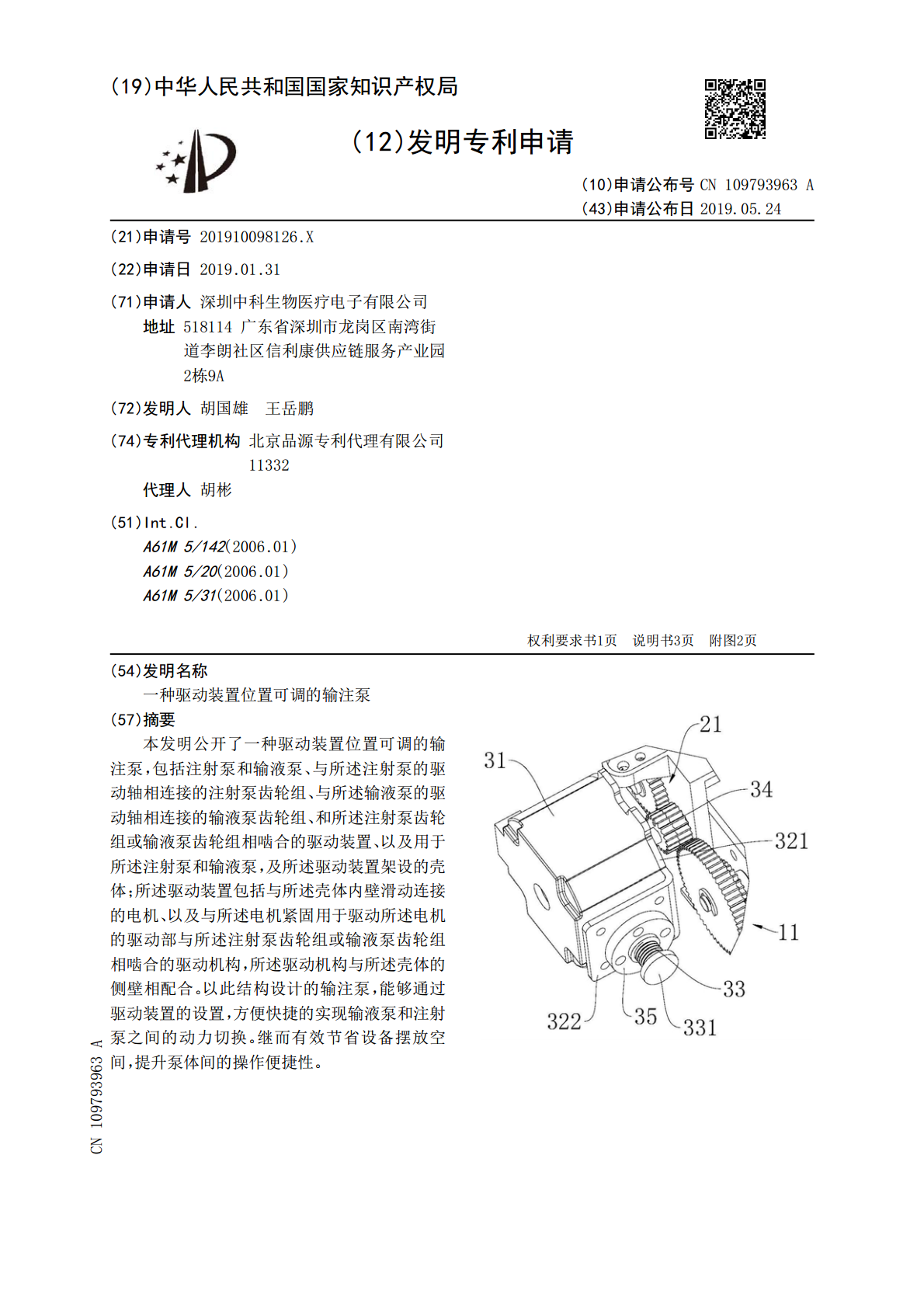

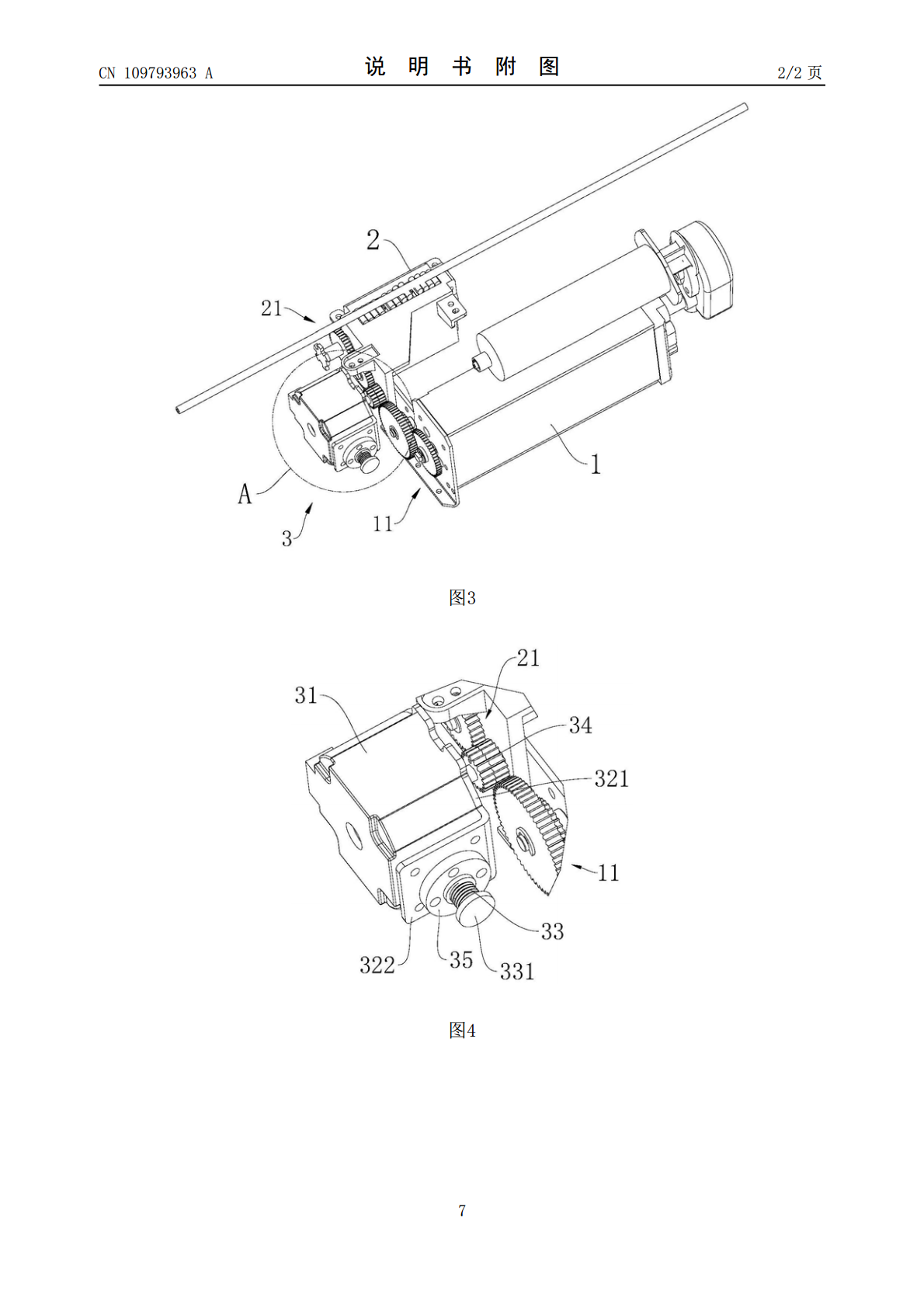

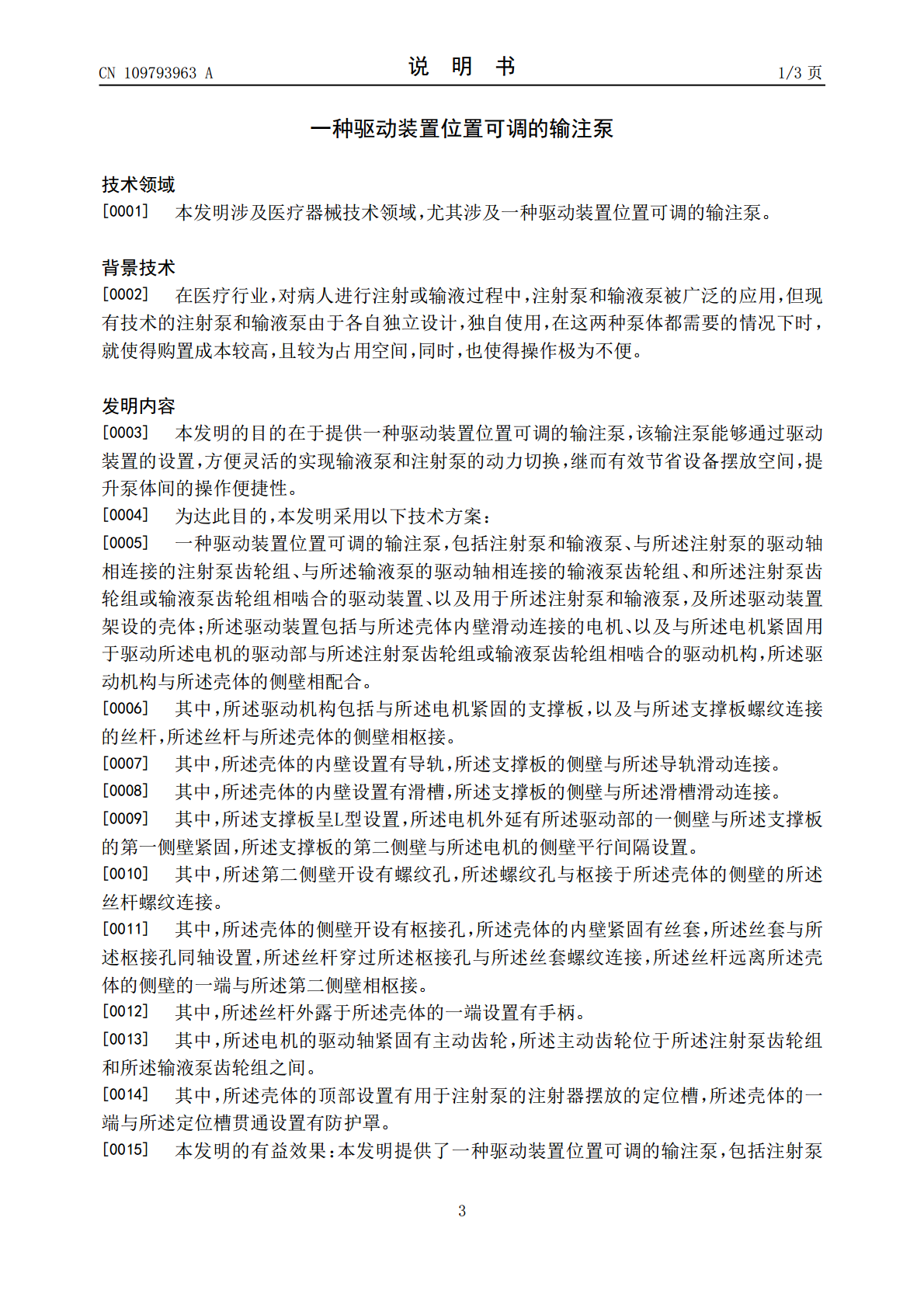

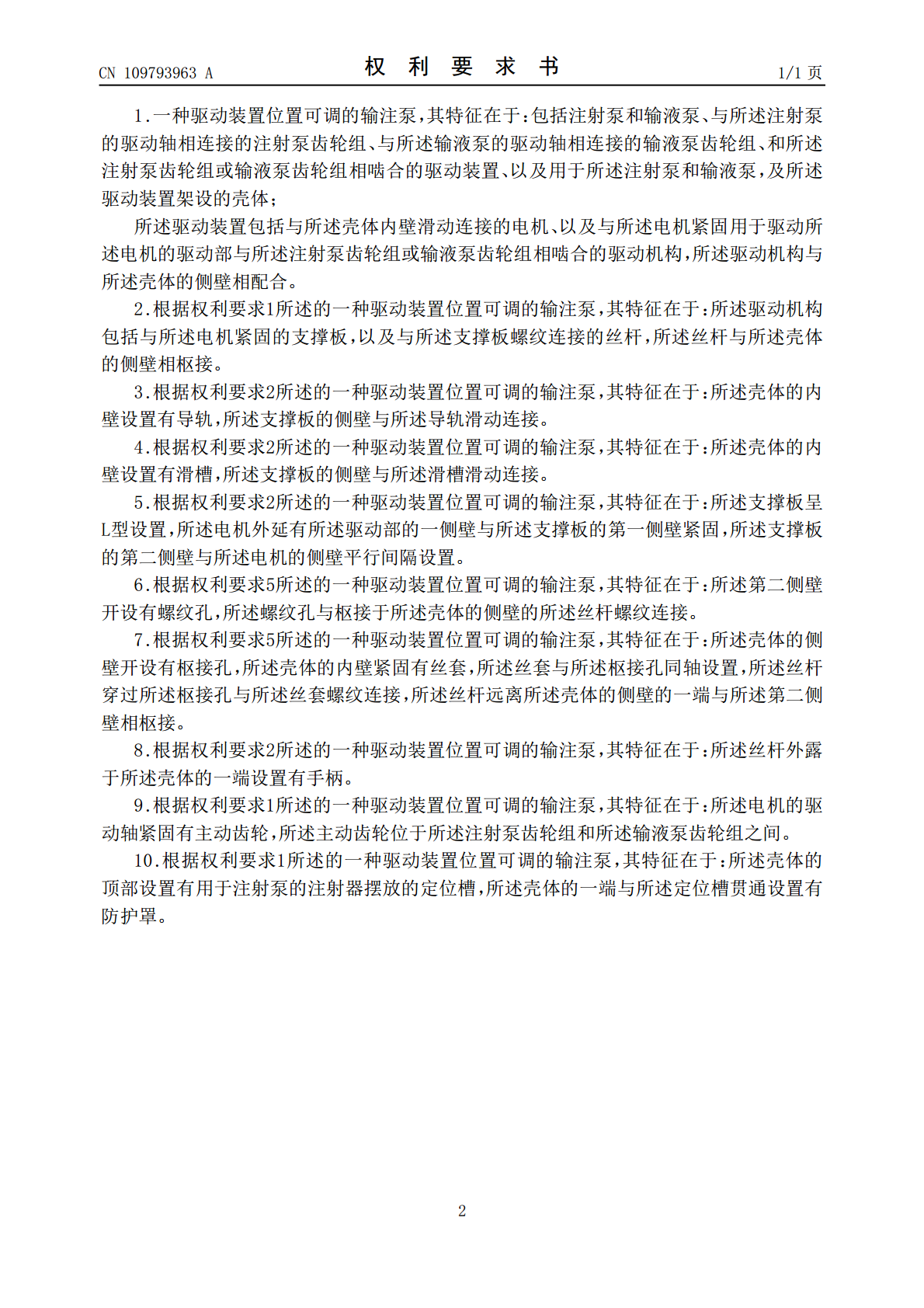

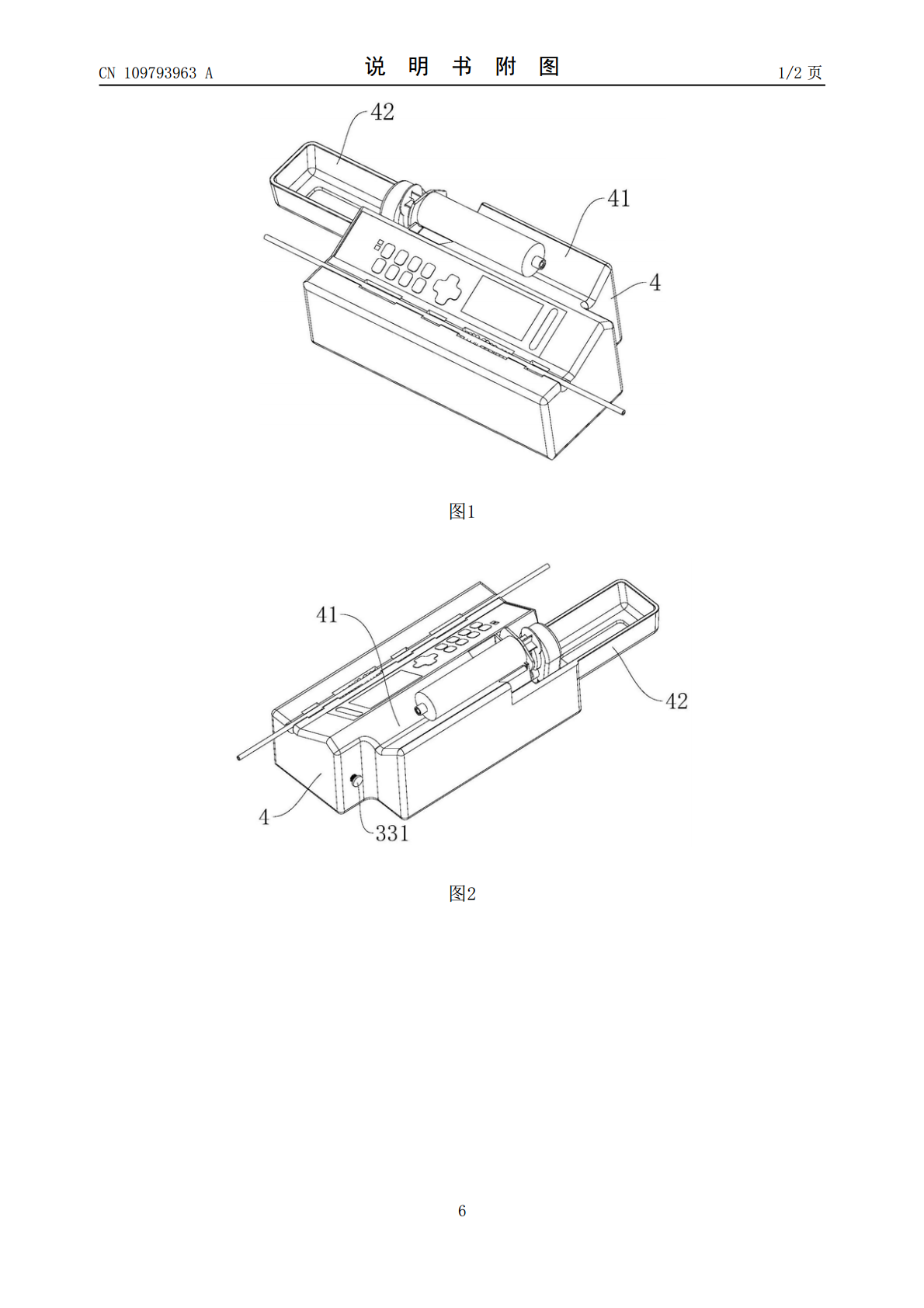

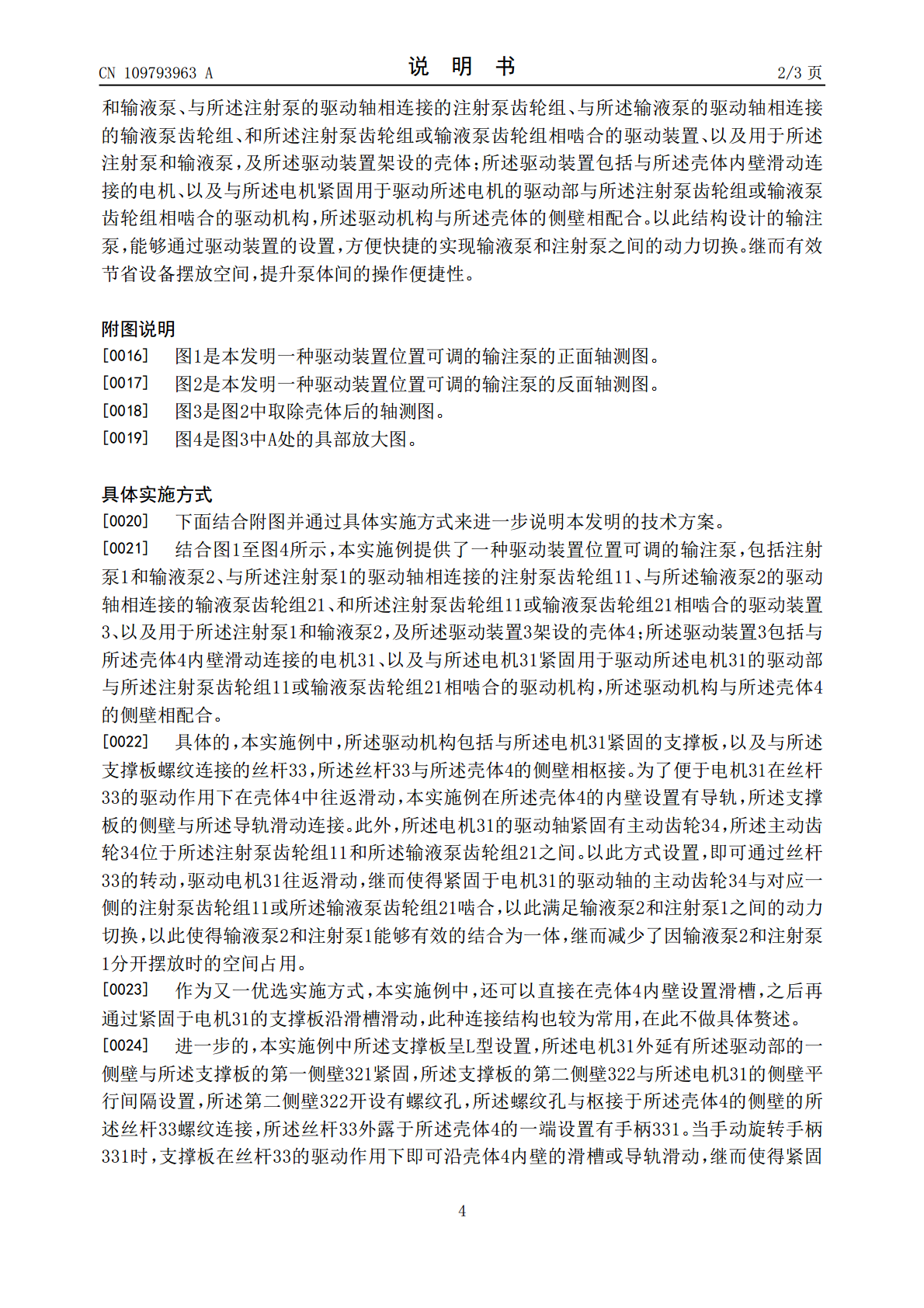

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109793963A(43)申请公布日2019.05.24(21)申请号201910098126.X(22)申请日2019.01.31(71)申请人深圳中科生物医疗电子有限公司地址518114广东省深圳市龙岗区南湾街道李朗社区信利康供应链服务产业园2栋9A(72)发明人胡国雄王岳鹏(74)专利代理机构北京品源专利代理有限公司11332代理人胡彬(51)Int.Cl.A61M5/142(2006.01)A61M5/20(2006.01)A61M5/31(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种驱动装置位置可调的输注泵(57)摘要本发明公开了一种驱动装置位置可调的输注泵，包括注射泵和输液泵、与所述注射泵的驱动轴相连接的注射泵齿轮组、与所述输液泵的驱动轴相连接的输液泵齿轮组、和所述注射泵齿轮组或输液泵齿轮组相啮合的驱动装置、以及用于所述注射泵和输液泵，及所述驱动装置架设的壳体；所述驱动装置包括与所述壳体内壁滑动连接的电机、以及与所述电机紧固用于驱动所述电机的驱动部与所述注射泵齿轮组或输液泵齿轮组相啮合的驱动机构，所述驱动机构与所述壳体的侧壁相配合。以此结构设计的输注泵，能够通过驱动装置的设置，方便快捷的实现输液泵和注射泵之间的动力切换。继而有效节省设备摆放空间，提升泵体间的操作便捷性。CN109793963ACN109793963A权利要求书1/1页1.一种驱动装置位置可调的输注泵，其特征在于：包括注射泵和输液泵、与所述注射泵的驱动轴相连接的注射泵齿轮组、与所述输液泵的驱动轴相连接的输液泵齿轮组、和所述注射泵齿轮组或输液泵齿轮组相啮合的驱动装置、以及用于所述注射泵和输液泵，及所述驱动装置架设的壳体；所述驱动装置包括与所述壳体内壁滑动连接的电机、以及与所述电机紧固用于驱动所述电机的驱动部与所述注射泵齿轮组或输液泵齿轮组相啮合的驱动机构，所述驱动机构与所述壳体的侧壁相配合。2.根据权利要求1所述的一种驱动装置位置可调的输注泵，其特征在于：所述驱动机构包括与所述电机紧固的支撑板，以及与所述支撑板螺纹连接的丝杆，所述丝杆与所述壳体的侧壁相枢接。3.根据权利要求2所述的一种驱动装置位置可调的输注泵，其特征在于：所述壳体的内壁设置有导轨，所述支撑板的侧壁与所述导轨滑动连接。4.根据权利要求2所述的一种驱动装置位置可调的输注泵，其特征在于：所述壳体的内壁设置有滑槽，所述支撑板的侧壁与所述滑槽滑动连接。5.根据权利要求2所述的一种驱动装置位置可调的输注泵，其特征在于：所述支撑板呈L型设置，所述电机外延有所述驱动部的一侧壁与所述支撑板的第一侧壁紧固，所述支撑板的第二侧壁与所述电机的侧壁平行间隔设置。6.根据权利要求5所述的一种驱动装置位置可调的输注泵，其特征在于：所述第二侧壁开设有螺纹孔，所述螺纹孔与枢接于所述壳体的侧壁的所述丝杆螺纹连接。7.根据权利要求5所述的一种驱动装置位置可调的输注泵，其特征在于：所述壳体的侧壁开设有枢接孔，所述壳体的内壁紧固有丝套，所述丝套与所述枢接孔同轴设置，所述丝杆穿过所述枢接孔与所述丝套螺纹连接，所述丝杆远离所述壳体的侧壁的一端与所述第二侧壁相枢接。8.根据权利要求2所述的一种驱动装置位置可调的输注泵，其特征在于：所述丝杆外露于所述壳体的一端设置有手柄。9.根据权利要求1所述的一种驱动装置位置可调的输注泵，其特征在于：所述电机的驱动轴紧固有主动齿轮，所述主动齿轮位于所述注射泵齿轮组和所述输液泵齿轮组之间。10.根据权利要求1所述的一种驱动装置位置可调的输注泵，其特征在于：所述壳体的顶部设置有用于注射泵的注射器摆放的定位槽，所述壳体的一端与所述定位槽贯通设置有防护罩。2CN109793963A说明书1/3页一种驱动装置位置可调的输注泵技术领域[0001]本发明涉及医疗器械技术领域，尤其涉及一种驱动装置位置可调的输注泵。背景技术[0002]在医疗行业，对病人进行注射或输液过程中，注射泵和输液泵被广泛的应用，但现有技术的注射泵和输液泵由于各自独立设计，独自使用，在这两种泵体都需要的情况下时，就使得购置成本较高，且较为占用空间，同时，也使得操作极为不便。发明内容[0003]本发明的目的在于提供一种驱动装置位置可调的输注泵，该输注泵能够通过驱动装置的设置，方便灵活的实现输液泵和注射泵的动力切换，继而有效节省设备摆放空间，提升泵体间的操作便捷性。[0004]为达此目的，本发明采用以下技术方案：[0005]一种驱动装置位置可调的输注泵，包括注射泵和输液泵、与所述注射泵的驱动轴相连接的注射泵齿轮组、与所述输液泵的驱动轴相连接的输液泵齿轮组、和所述注射泵齿轮组或输液泵齿轮组相啮合的驱动装置、以及用于所述注射泵和输液泵，及所述驱动装置
