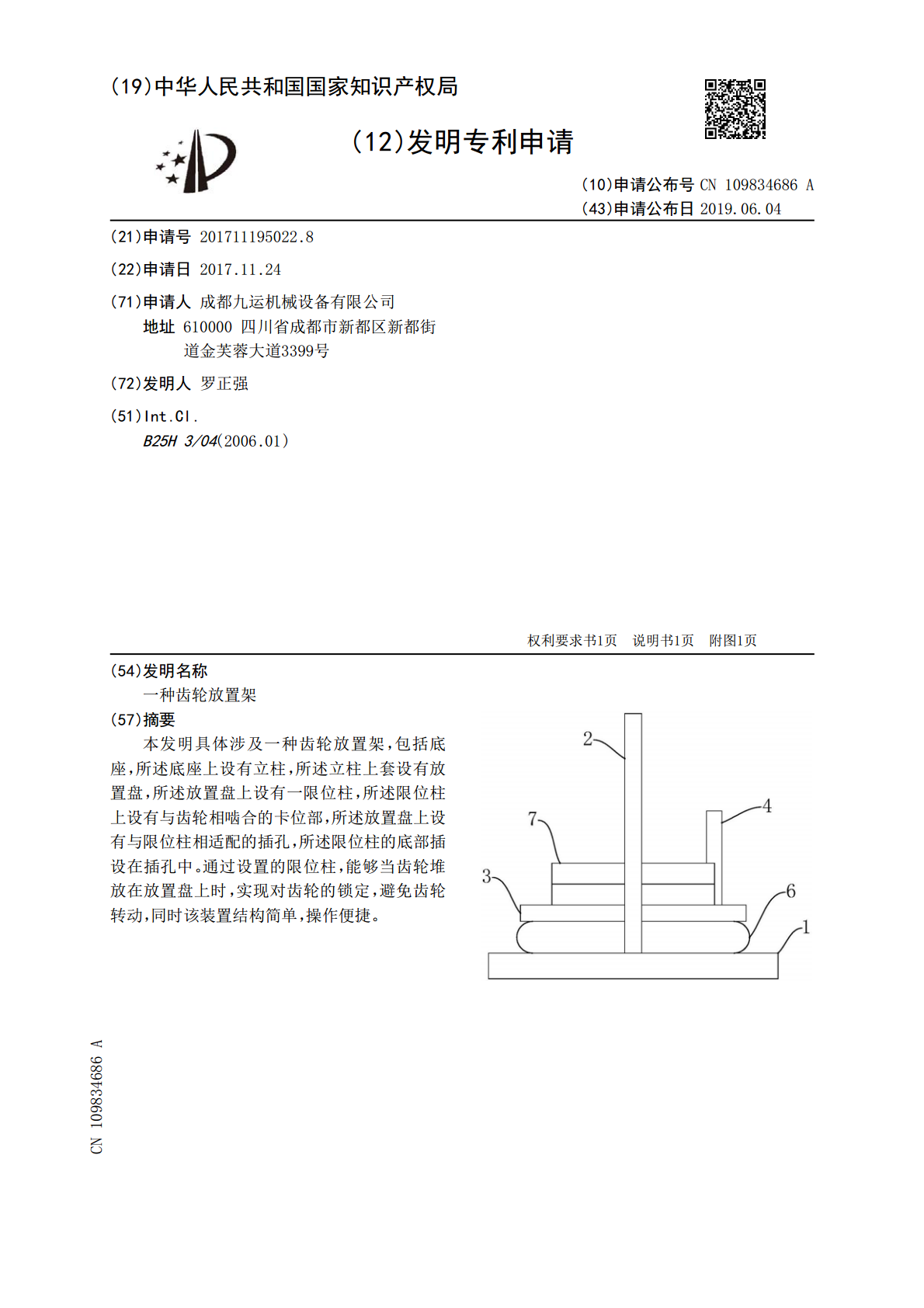

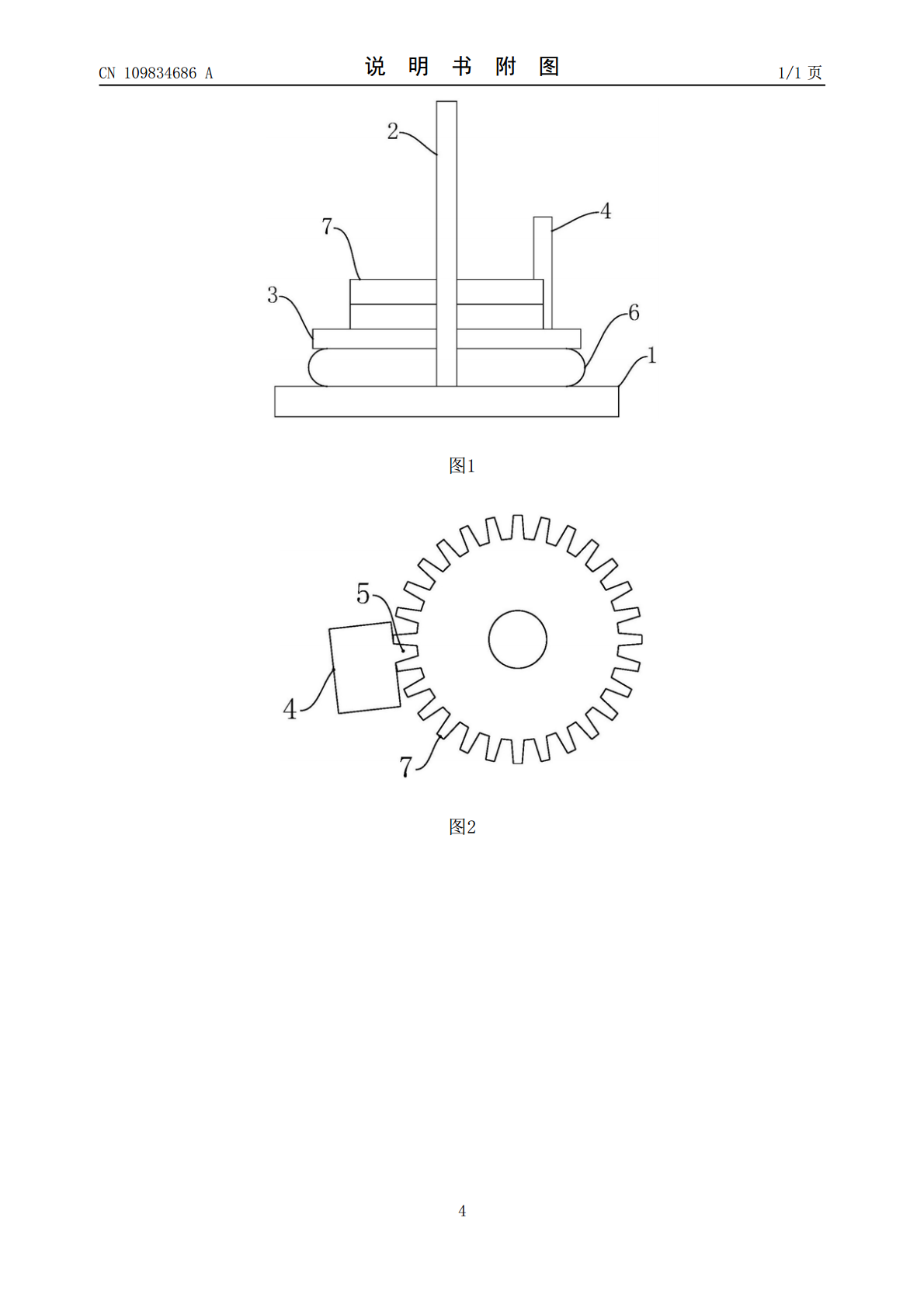

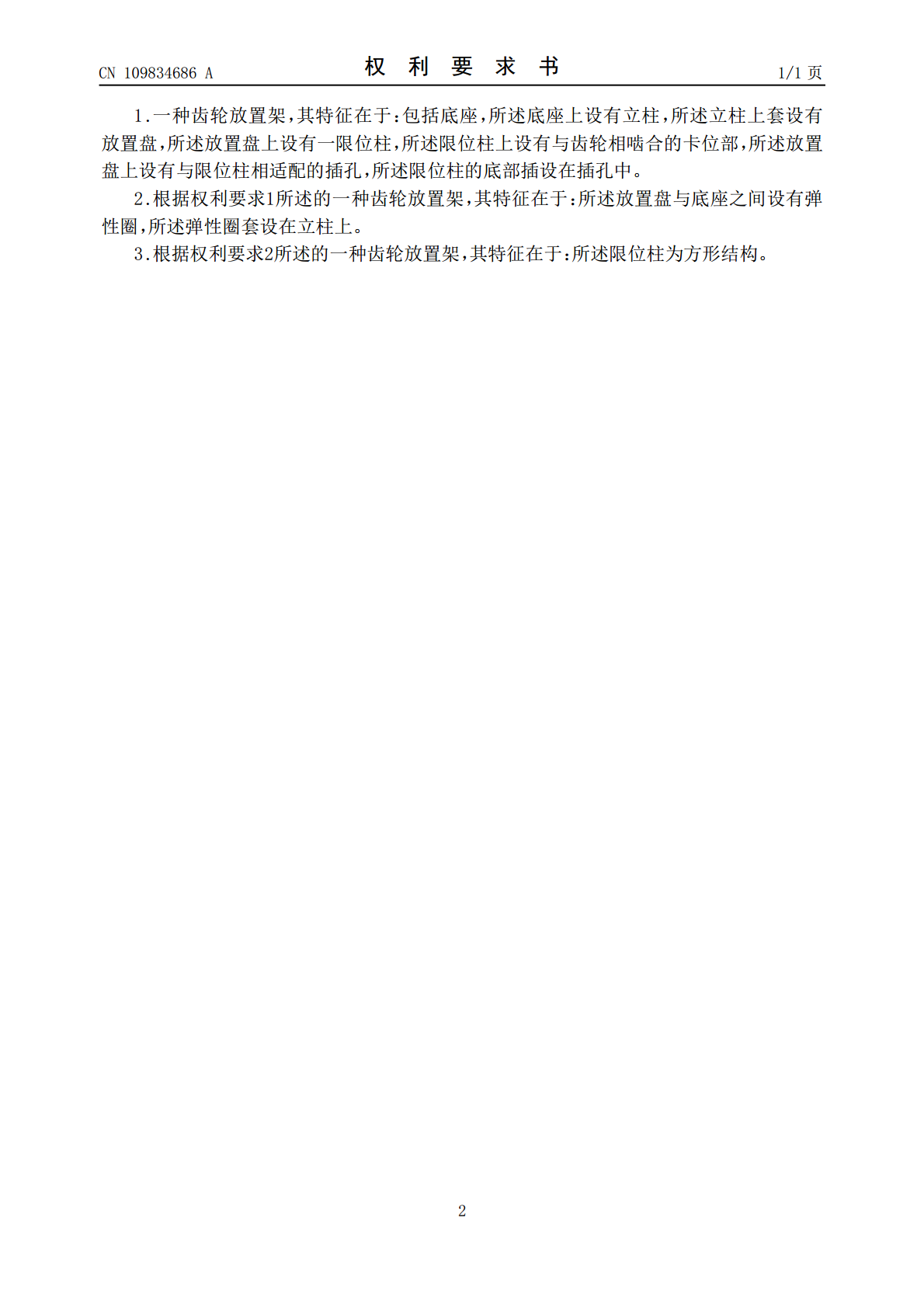

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109834686A(43)申请公布日2019.06.04(21)申请号201711195022.8(22)申请日2017.11.24(71)申请人成都九运机械设备有限公司地址610000四川省成都市新都区新都街道金芙蓉大道3399号(72)发明人罗正强(51)Int.Cl.B25H3/04(2006.01)权利要求书1页说明书1页附图1页(54)发明名称一种齿轮放置架(57)摘要本发明具体涉及一种齿轮放置架，包括底座，所述底座上设有立柱，所述立柱上套设有放置盘，所述放置盘上设有一限位柱，所述限位柱上设有与齿轮相啮合的卡位部，所述放置盘上设有与限位柱相适配的插孔，所述限位柱的底部插设在插孔中。通过设置的限位柱，能够当齿轮堆放在放置盘上时，实现对齿轮的锁定，避免齿轮转动，同时该装置结构简单，操作便捷。CN109834686ACN109834686A权利要求书1/1页1.一种齿轮放置架，其特征在于：包括底座，所述底座上设有立柱，所述立柱上套设有放置盘，所述放置盘上设有一限位柱，所述限位柱上设有与齿轮相啮合的卡位部，所述放置盘上设有与限位柱相适配的插孔，所述限位柱的底部插设在插孔中。2.根据权利要求1所述的一种齿轮放置架，其特征在于：所述放置盘与底座之间设有弹性圈，所述弹性圈套设在立柱上。3.根据权利要求2所述的一种齿轮放置架，其特征在于：所述限位柱为方形结构。2CN109834686A说明书1/1页一种齿轮放置架技术领域[0001]本发明具体涉及一种齿轮放置架。背景技术[0002]在齿轮加工领域，无论是毛坯齿轮还是成品齿轮，均需要不断转运和堆放。目前采用的齿轮堆放装置，对齿轮固定不可靠，齿轮在放置时容易转动。发明内容[0003]为了解决上述技术问题，本发明的目的在于提供一种结构简单、固定方便的齿轮放置架。[0004]本发明采用的技术方案为：一种齿轮放置架，包括底座，所述底座上设有立柱，所述立柱上套设有放置盘，所述放置盘上设有一限位柱，所述限位柱上设有与齿轮相啮合的卡位部，所述放置盘上设有与限位柱相适配的插孔，所述限位柱的底部插设在插孔中。[0005]如上所述的一种齿轮放置架，进一步说明为，所述放置盘与底座之间设有弹性圈，所述弹性圈套设在立柱上。[0006]如上所述的一种齿轮放置架，进一步说明为，所述限位柱为方形结构。[0007]本发明的有益效果是：通过设置的限位柱，能够当齿轮堆放在放置盘上时，实现对齿轮的锁定，避免齿轮转动，同时该装置结构简单，操作便捷。附图说明[0008]图1为本发明结构示意图。[0009]图2为本发明俯视图。[0010]图中：1、底座；2、立柱；3、放置盘；4、限位柱；5、卡位部；6、弹性圈；7、齿轮。具体实施方式[0011]下面结合附图对本发明实施方式做进一步的阐述。[0012]如图1和图2所示，本实施例提供的一种齿轮放置架，包括底座1，所述底座1上设有立柱2，所述立柱2上套设有放置盘3，所述放置盘3上设有一限位柱4，所述限位柱4上设有与齿轮7相啮合的卡位部5，所述放置盘3上设有与限位柱4相适配的插孔，所述限位柱4的底部插设在插孔中。通过设置的限位柱4，能够当齿轮7堆放在放置盘3上时，实现对齿轮7的锁定，避免齿轮7转动。[0013]作为优选，还可以在所述放置盘3与底座1之间设有弹性圈6，所述弹性圈6套设在立柱2上。[0014]为了使限位柱4不易转动，可以将所述限位柱4设置为方形结构。[0015]本发明并不限于上述实例，在本发明的权利要求书所限定的范围内，本领域技术人员不经创造性劳动即可做出的各种变形或修改均受本专利的保护。3CN109834686A说明书附图1/1页图1图24
