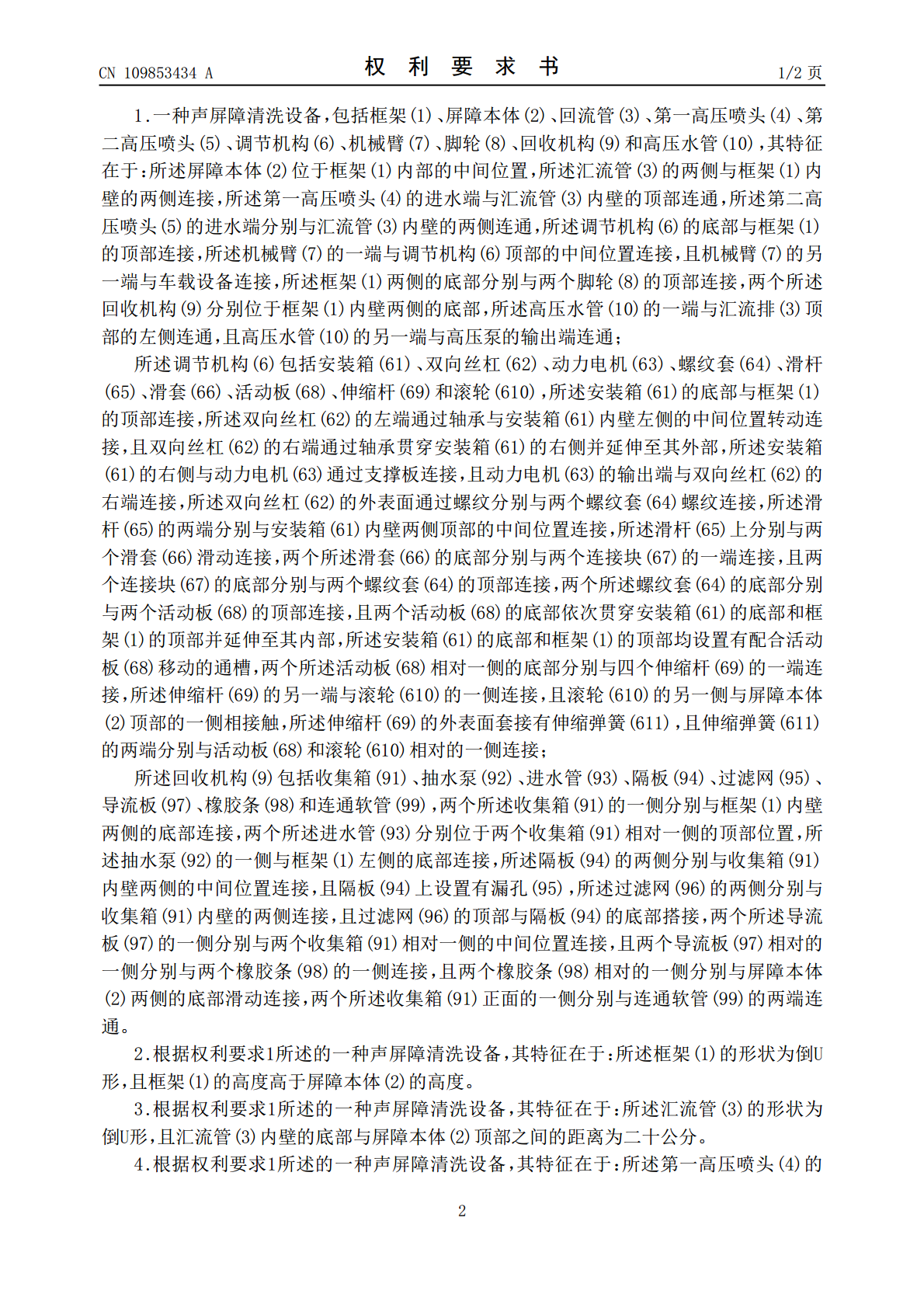

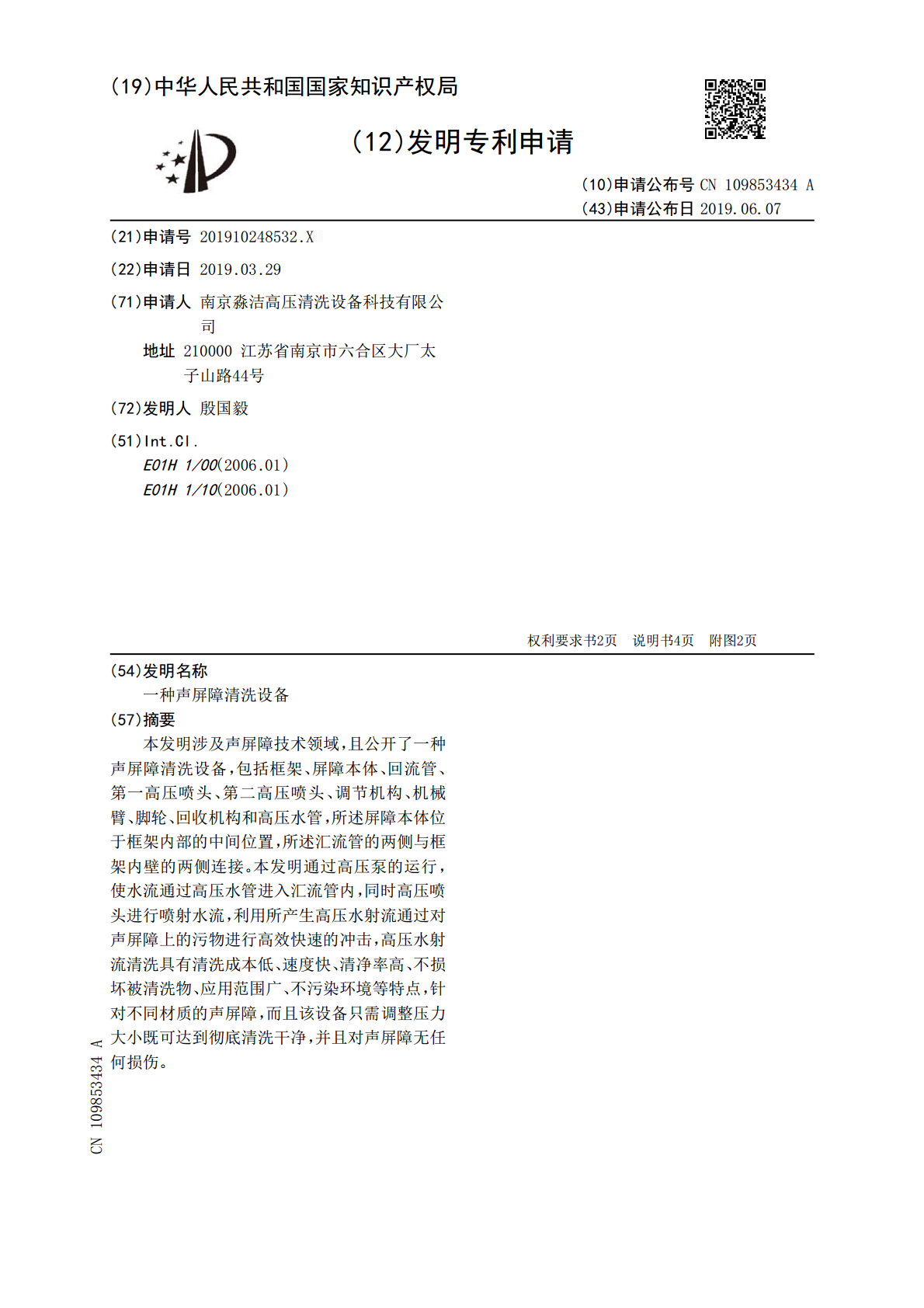

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109853434A(43)申请公布日2019.06.07(21)申请号201910248532.X(22)申请日2019.03.29(71)申请人南京淼洁高压清洗设备科技有限公司地址210000江苏省南京市六合区大厂太子山路44号(72)发明人殷国毅(51)Int.Cl.E01H1/00(2006.01)E01H1/10(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种声屏障清洗设备(57)摘要本发明涉及声屏障技术领域,且公开了一种声屏障清洗设备,包括框架、屏障本体、回流管、第一高压喷头、第二高压喷头、调节机构、机械臂、脚轮、回收机构和高压水管,所述屏障本体位于框架内部的中间位置,所述汇流管的两侧与框架内壁的两侧连接。本发明通过高压泵的运行,使水流通过高压水管进入汇流管内,同时高压喷头进行喷射水流,利用所产生高压水射流通过对声屏障上的污物进行高效快速的冲击,高压水射流清洗具有清洗成本低、速度快、清净率高、不损坏被清洗物、应用范围广、不污染环境等特点,针对不同材质的声屏障,而且该设备只需调整压力大小既可达到彻底清洗干净,并且对声屏障无任何损伤。CN109853434ACN109853434A权利要求书1/2页1.一种声屏障清洗设备,包括框架(1)、屏障本体(2)、回流管(3)、第一高压喷头(4)、第二高压喷头(5)、调节机构(6)、机械臂(7)、脚轮(8)、回收机构(9)和高压水管(10),其特征在于:所述屏障本体(2)位于框架(1)内部的中间位置,所述汇流管(3)的两侧与框架(1)内壁的两侧连接,所述第一高压喷头(4)的进水端与汇流管(3)内壁的顶部连通,所述第二高压喷头(5)的进水端分别与汇流管(3)内壁的两侧连通,所述调节机构(6)的底部与框架(1)的顶部连接,所述机械臂(7)的一端与调节机构(6)顶部的中间位置连接,且机械臂(7)的另一端与车载设备连接,所述框架(1)两侧的底部分别与两个脚轮(8)的顶部连接,两个所述回收机构(9)分别位于框架(1)内壁两侧的底部,所述高压水管(10)的一端与汇流排(3)顶部的左侧连通,且高压水管(10)的另一端与高压泵的输出端连通;所述调节机构(6)包括安装箱(61)、双向丝杠(62)、动力电机(63)、螺纹套(64)、滑杆(65)、滑套(66)、活动板(68)、伸缩杆(69)和滚轮(610),所述安装箱(61)的底部与框架(1)的顶部连接,所述双向丝杠(62)的左端通过轴承与安装箱(61)内壁左侧的中间位置转动连接,且双向丝杠(62)的右端通过轴承贯穿安装箱(61)的右侧并延伸至其外部,所述安装箱(61)的右侧与动力电机(63)通过支撑板连接,且动力电机(63)的输出端与双向丝杠(62)的右端连接,所述双向丝杠(62)的外表面通过螺纹分别与两个螺纹套(64)螺纹连接,所述滑杆(65)的两端分别与安装箱(61)内壁两侧顶部的中间位置连接,所述滑杆(65)上分别与两个滑套(66)滑动连接,两个所述滑套(66)的底部分别与两个连接块(67)的一端连接,且两个连接块(67)的底部分别与两个螺纹套(64)的顶部连接,两个所述螺纹套(64)的底部分别与两个活动板(68)的顶部连接,且两个活动板(68)的底部依次贯穿安装箱(61)的底部和框架(1)的顶部并延伸至其内部,所述安装箱(61)的底部和框架(1)的顶部均设置有配合活动板(68)移动的通槽,两个所述活动板(68)相对一侧的底部分别与四个伸缩杆(69)的一端连接,所述伸缩杆(69)的另一端与滚轮(610)的一侧连接,且滚轮(610)的另一侧与屏障本体(2)顶部的一侧相接触,所述伸缩杆(69)的外表面套接有伸缩弹簧(611),且伸缩弹簧(611)的两端分别与活动板(68)和滚轮(610)相对的一侧连接;所述回收机构(9)包括收集箱(91)、抽水泵(92)、进水管(93)、隔板(94)、过滤网(95)、导流板(97)、橡胶条(98)和连通软管(99),两个所述收集箱(91)的一侧分别与框架(1)内壁两侧的底部连接,两个所述进水管(93)分别位于两个收集箱(91)相对一侧的顶部位置,所述抽水泵(92)的一侧与框架(1)左侧的底部连接,所述隔板(94)的两侧分别与收集箱(91)内壁两侧的中间位置连接,且隔板(94)上设置有漏孔(95),所述过滤网(96)的两侧分别与收集箱(91)内壁的两侧连接,且过滤网(96)的顶部与隔板(94)的底部搭接,两个所述导流板(97)的一侧分别与两个收集箱(91)相对一侧的中间位置连接,且两个导流板(97)相对的一侧分别与两个橡胶条(98)的一侧连接,且两个橡胶条(98)相对的一侧分别与屏障本体(2)两侧的底部滑动连接,两个
