一种陶瓷加工用高温煅烧使用的下料机.pdf

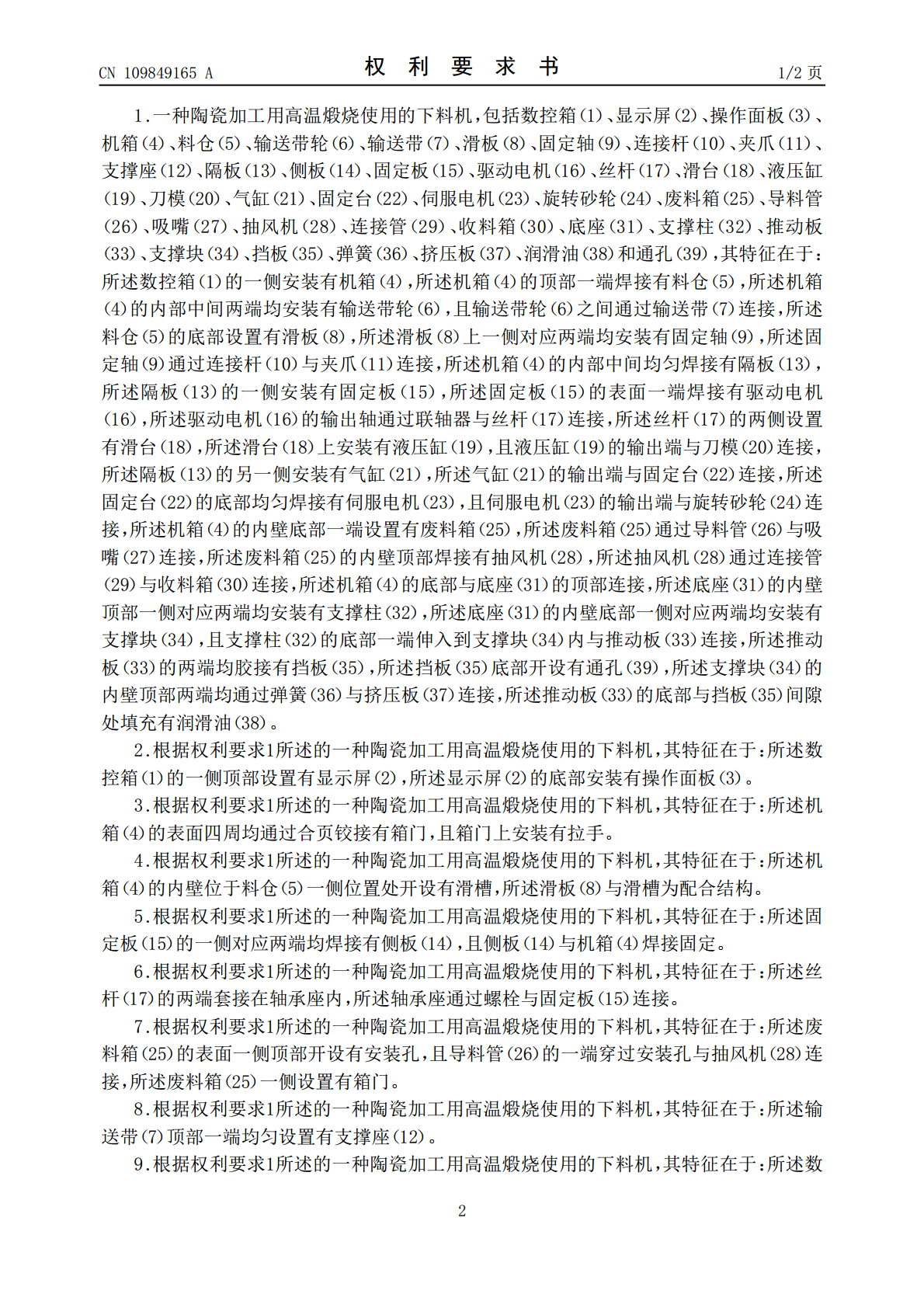

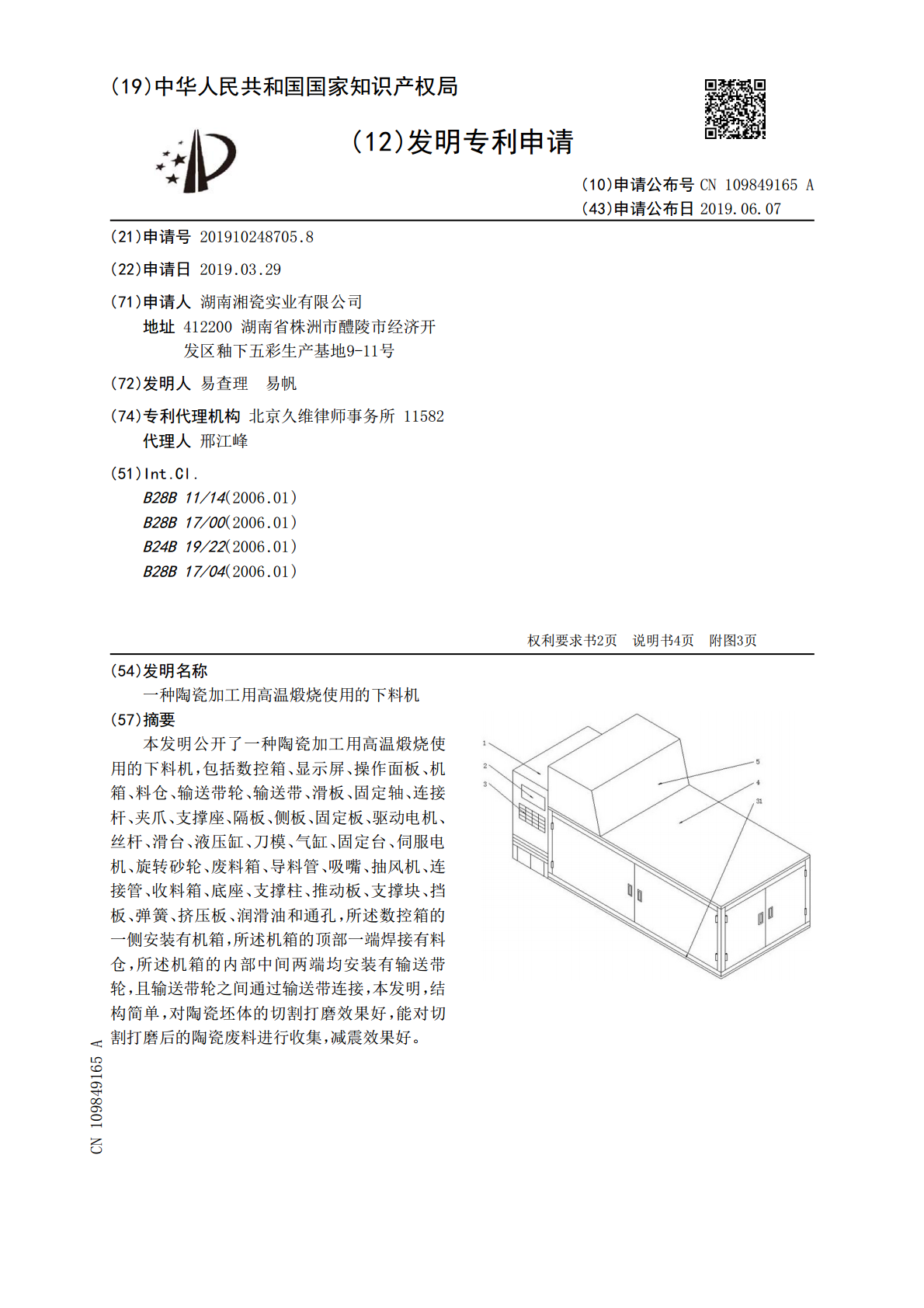

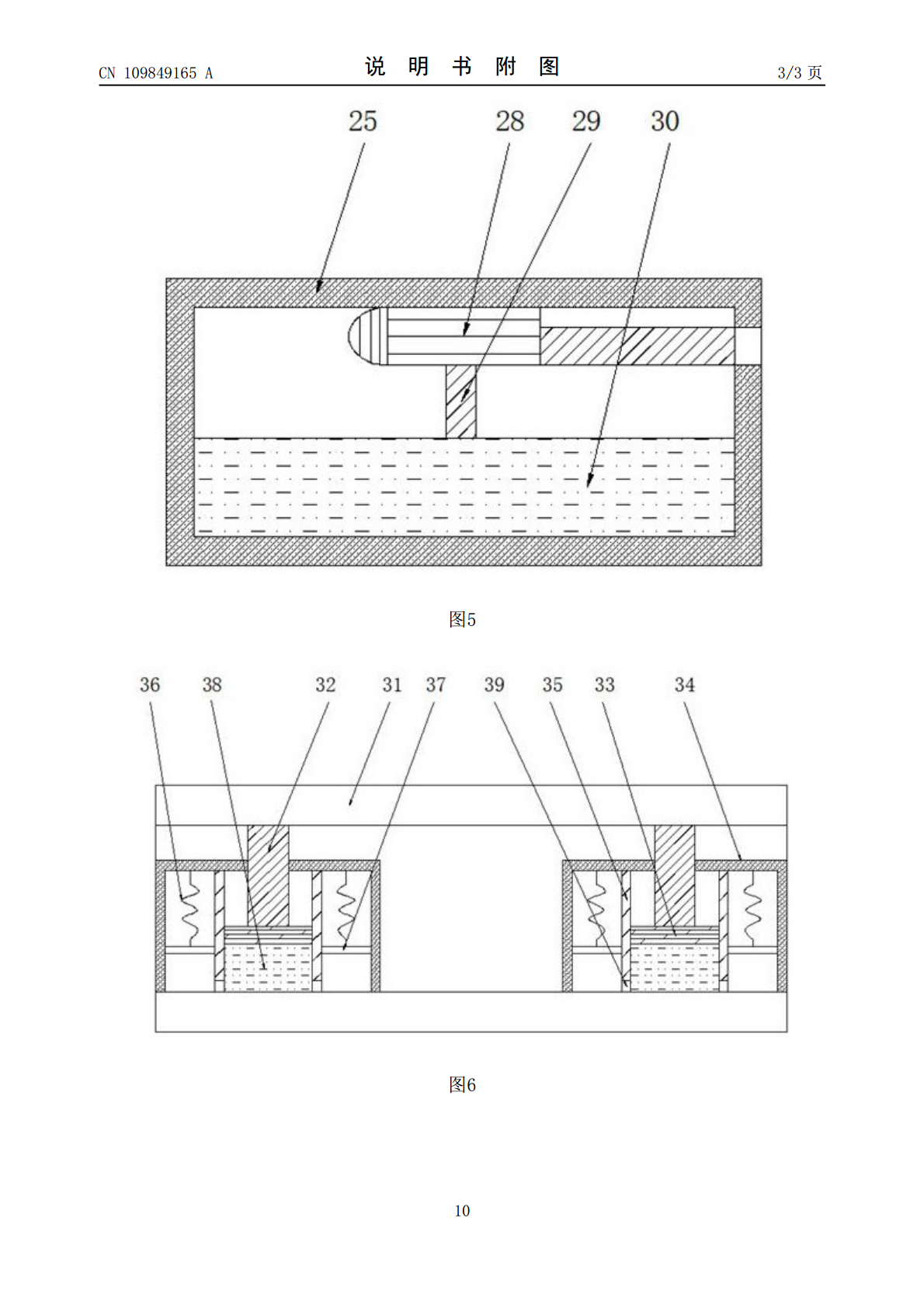

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109849165A(43)申请公布日2019.06.07(21)申请号201910248705.8(22)申请日2019.03.29(71)申请人湖南湘瓷实业有限公司地址412200湖南省株洲市醴陵市经济开发区釉下五彩生产基地9-11号(72)发明人易查理易帆(74)专利代理机构北京久维律师事务所11582代理人邢江峰(51)Int.Cl.B28B11/14(2006.01)B28B17/00(2006.01)B24B19/22(2006.01)B28B17/04(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种陶瓷加工用高温煅烧使用的下料机(57)摘要本发明公开了一种陶瓷加工用高温煅烧使用的下料机，包括数控箱、显示屏、操作面板、机箱、料仓、输送带轮、输送带、滑板、固定轴、连接杆、夹爪、支撑座、隔板、侧板、固定板、驱动电机、丝杆、滑台、液压缸、刀模、气缸、固定台、伺服电机、旋转砂轮、废料箱、导料管、吸嘴、抽风机、连接管、收料箱、底座、支撑柱、推动板、支撑块、挡板、弹簧、挤压板、润滑油和通孔，所述数控箱的一侧安装有机箱，所述机箱的顶部一端焊接有料仓，所述机箱的内部中间两端均安装有输送带轮，且输送带轮之间通过输送带连接，本发明，结构简单，对陶瓷坯体的切割打磨效果好，能对切割打磨后的陶瓷废料进行收集，减震效果好。CN109849165ACN109849165A权利要求书1/2页1.一种陶瓷加工用高温煅烧使用的下料机，包括数控箱（1）、显示屏（2）、操作面板（3）、机箱（4）、料仓（5）、输送带轮（6）、输送带（7）、滑板（8）、固定轴（9）、连接杆（10）、夹爪（11）、支撑座（12）、隔板（13）、侧板（14）、固定板（15）、驱动电机（16）、丝杆（17）、滑台（18）、液压缸（19）、刀模（20）、气缸（21）、固定台（22）、伺服电机（23）、旋转砂轮（24）、废料箱（25）、导料管（26）、吸嘴（27）、抽风机（28）、连接管（29）、收料箱（30）、底座（31）、支撑柱（32）、推动板（33）、支撑块（34）、挡板（35）、弹簧（36）、挤压板（37）、润滑油（38）和通孔（39），其特征在于：所述数控箱（1）的一侧安装有机箱（4），所述机箱（4）的顶部一端焊接有料仓（5），所述机箱（4）的内部中间两端均安装有输送带轮（6），且输送带轮（6）之间通过输送带（7）连接，所述料仓（5）的底部设置有滑板（8），所述滑板（8）上一侧对应两端均安装有固定轴（9），所述固定轴（9）通过连接杆（10）与夹爪（11）连接，所述机箱（4）的内部中间均匀焊接有隔板（13），所述隔板（13）的一侧安装有固定板（15），所述固定板（15）的表面一端焊接有驱动电机（16），所述驱动电机（16）的输出轴通过联轴器与丝杆（17）连接，所述丝杆（17）的两侧设置有滑台（18），所述滑台（18）上安装有液压缸（19），且液压缸（19）的输出端与刀模（20）连接，所述隔板（13）的另一侧安装有气缸（21），所述气缸（21）的输出端与固定台（22）连接，所述固定台（22）的底部均匀焊接有伺服电机（23），且伺服电机（23）的输出端与旋转砂轮（24）连接，所述机箱（4）的内壁底部一端设置有废料箱（25），所述废料箱（25）通过导料管（26）与吸嘴（27）连接，所述废料箱（25）的内壁顶部焊接有抽风机（28），所述抽风机（28）通过连接管（29）与收料箱（30）连接，所述机箱（4）的底部与底座（31）的顶部连接，所述底座（31）的内壁顶部一侧对应两端均安装有支撑柱（32），所述底座（31）的内壁底部一侧对应两端均安装有支撑块（34），且支撑柱（32）的底部一端伸入到支撑块（34）内与推动板（33）连接，所述推动板（33）的两端均胶接有挡板（35），所述挡板（35）底部开设有通孔（39），所述支撑块（34）的内壁顶部两端均通过弹簧（36）与挤压板（37）连接，所述推动板（33）的底部与挡板（35）间隙处填充有润滑油（38）。2.根据权利要求1所述的一种陶瓷加工用高温煅烧使用的下料机，其特征在于：所述数控箱（1）的一侧顶部设置有显示屏（2），所述显示屏（2）的底部安装有操作面板（3）。3.根据权利要求1所述的一种陶瓷加工用高温煅烧使用的下料机，其特征在于：所述机箱（4）的表面四周均通过合页铰接有箱门，且箱门上安装有拉手。4.根据权利要求1所述的一种陶瓷加工用高温煅烧使用的下料机，其特征在于：所述机箱（4）的内壁位于料仓（5）一侧位置处开设有滑槽，所述滑板（8）与滑槽为配合结构。5.根据权利要求1所述的一种陶瓷加工用高温煅烧使用的下料机，其特征在于：所述固定板（15）的
