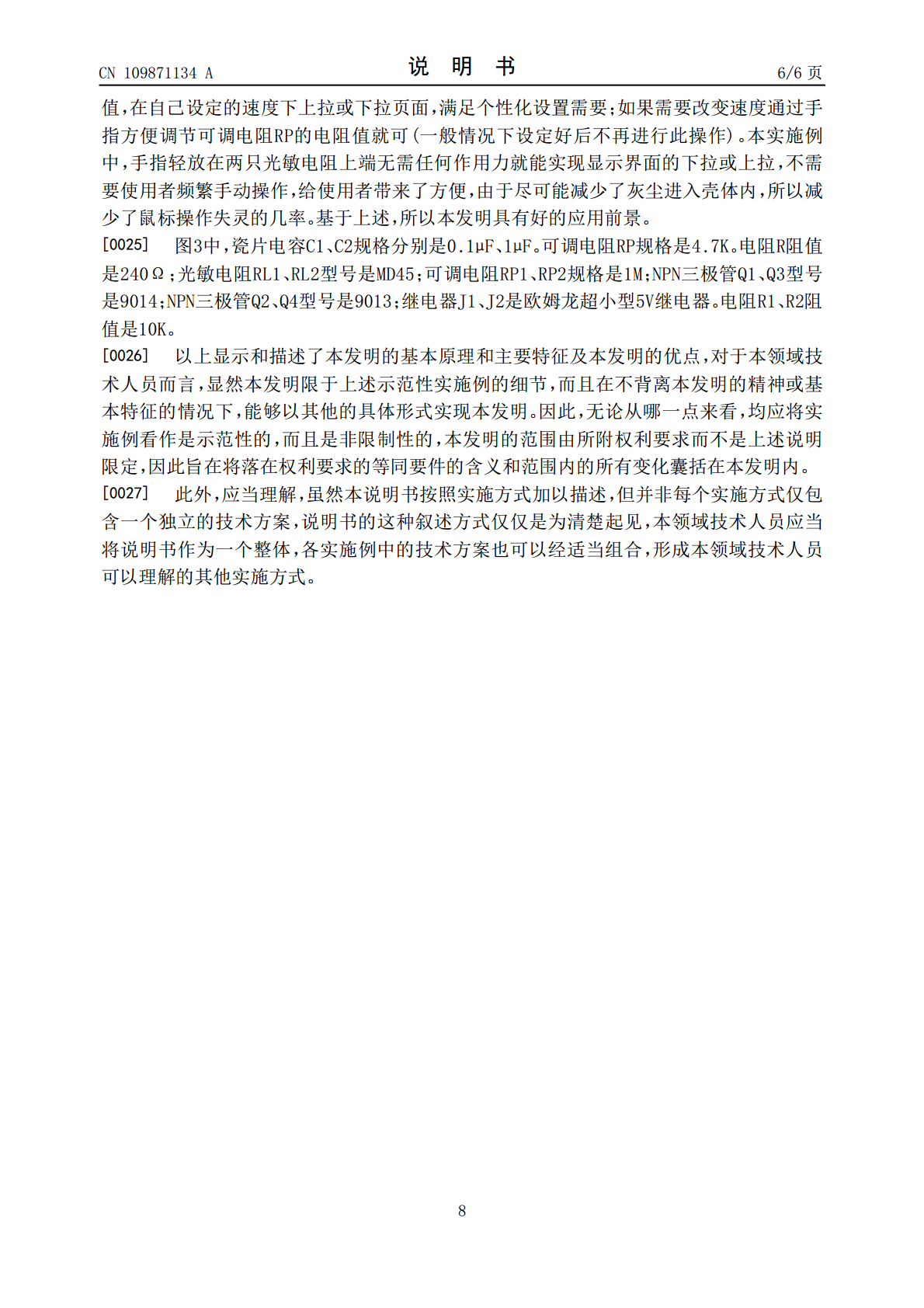

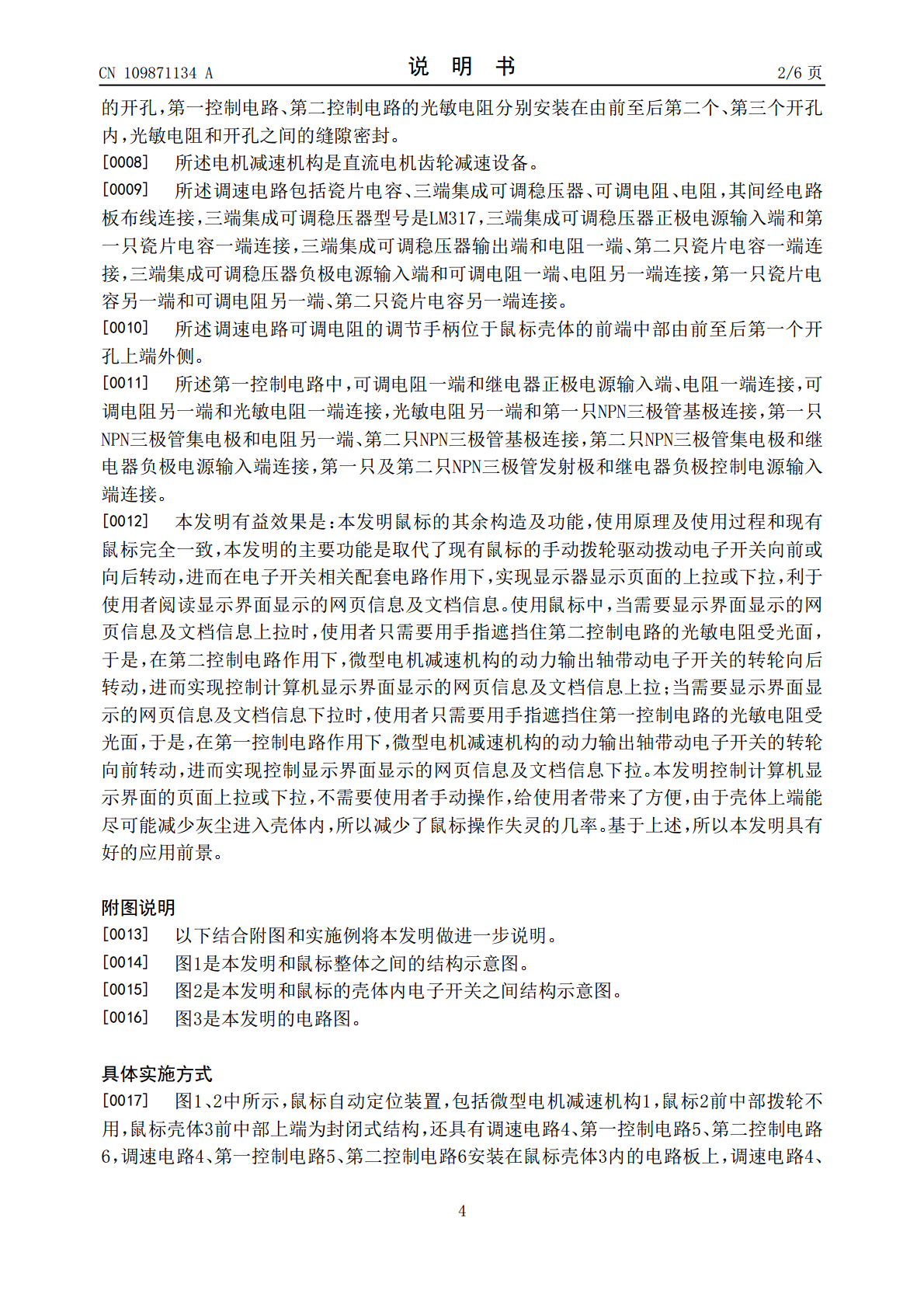

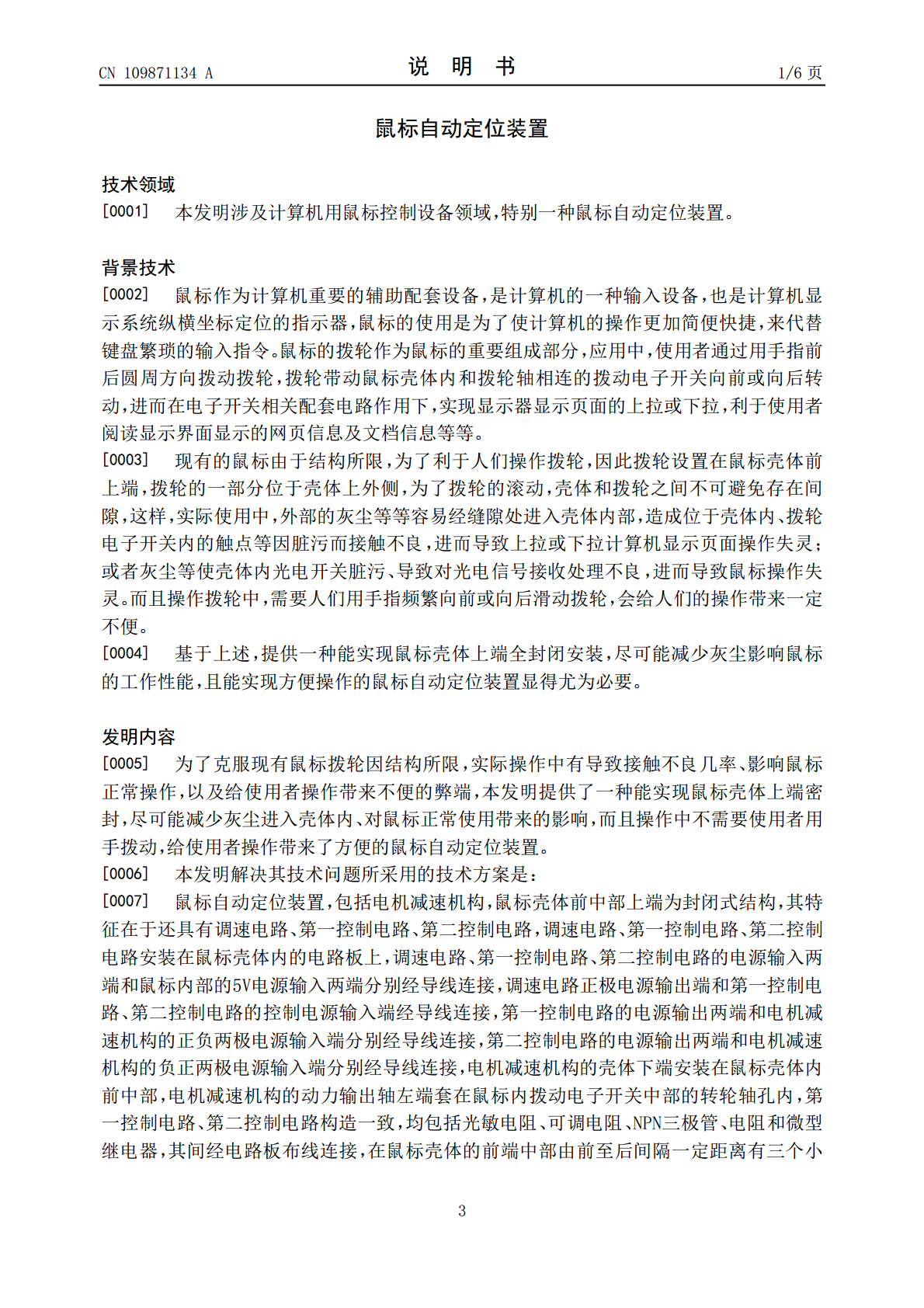

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109871134A(43)申请公布日2019.06.11(21)申请号201910268973.6(22)申请日2019.04.04(71)申请人吉安职业技术学院地址343000江西省吉安市中心城区吉安南大道133号吉安职业技术学院(72)发明人曾珍李琴吴芬漆峰王艳苹(74)专利代理机构南京鼎傲知识产权代理事务所(普通合伙)32327代理人刘蔼民(51)Int.Cl.G06F3/03(2006.01)G06F3/0354(2013.01)权利要求书1页说明书6页附图2页(54)发明名称鼠标自动定位装置(57)摘要鼠标自动定位装置，包括电机减速机构，还具有调速电路、第一控制电路、第二控制电路，调速电路、第一控制电路、第二控制电路安装在鼠标壳体内的电路板上，电机减速机构的壳体下端安装在鼠标壳体内前中部，电机减速机构的动力输出轴左端套在鼠标内拨动电子开关中部的转轮轴孔内，第一控制电路、第二控制电路构造一致，均包括光敏电阻、可调电阻、NPN三极管、电阻和微型继电器，电机减速机构、调速电路、第一控制电路、第二控制电路经导线连接。本发明控制计算机显示界面的页面上拉或下拉，不需要使用者手动操作，给使用者带来了方便，由于壳体上端能尽可能减少灰尘进入壳体内，所以减少了鼠标操作失灵的几率。基于上述，本发明具有好的应用前景。CN109871134ACN109871134A权利要求书1/1页1.鼠标自动定位装置，包括电机减速机构，鼠标壳体前中部上端为封闭式结构，其特征在于还具有调速电路、第一控制电路、第二控制电路，调速电路、第一控制电路、第二控制电路安装在鼠标壳体内的电路板上，调速电路、第一控制电路、第二控制电路的电源输入两端和鼠标内部的5V电源输入两端分别经导线连接，调速电路正极电源输出端和第一控制电路、第二控制电路的控制电源输入端经导线连接，第一控制电路的电源输出两端和电机减速机构的正负两极电源输入端分别经导线连接，第二控制电路的电源输出两端和电机减速机构的负正两极电源输入端分别经导线连接，电机减速机构的壳体下端安装在鼠标壳体内前中部，电机减速机构的动力输出轴左端套在鼠标内拨动电子开关中部的转轮轴孔内，第一控制电路、第二控制电路构造一致，均包括光敏电阻、可调电阻、NPN三极管、电阻和微型继电器，其间经电路板布线连接，在鼠标壳体的前端中部由前至后间隔一定距离有三个小的开孔，第一控制电路、第二控制电路的光敏电阻分别安装在由前至后第二个、第三个开孔内，光敏电阻和开孔之间的缝隙密封。2.根据权利要求1所述的鼠标自动定位装置，其特征在于电机减速机构是直流电机齿轮减速设备。3.根据权利要求1所述的鼠标自动定位装置，其特征在于调速电路包括瓷片电容、三端集成可调稳压器、可调电阻、电阻，其间经电路板布线连接，三端集成可调稳压器型号是LM317，三端集成可调稳压器正极电源输入端和第一只瓷片电容一端连接，三端集成可调稳压器输出端和电阻一端、第二只瓷片电容一端连接，三端集成可调稳压器负极电源输入端和可调电阻一端、电阻另一端连接，第一只瓷片电容另一端和可调电阻另一端、第二只瓷片电容另一端连接。4.根据权利要求3所述的鼠标自动定位装置，其特征在于调速电路可调电阻的调节手柄位于鼠标壳体的前端中部由前至后第一个开孔上端外侧。5.根据权利要求1所述的鼠标自动定位装置，其特征在于第一控制电路中，可调电阻一端和继电器正极电源输入端、电阻一端连接，可调电阻另一端和光敏电阻一端连接，光敏电阻另一端和第一只NPN三极管基极连接，第一只NPN三极管集电极和电阻另一端、第二只NPN三极管基极连接，第二只NPN三极管集电极和继电器负极电源输入端连接，第一只及第二只NPN三极管发射极和继电器负极控制电源输入端连接。2CN109871134A说明书1/6页鼠标自动定位装置技术领域[0001]本发明涉及计算机用鼠标控制设备领域，特别一种鼠标自动定位装置。背景技术[0002]鼠标作为计算机重要的辅助配套设备，是计算机的一种输入设备，也是计算机显示系统纵横坐标定位的指示器，鼠标的使用是为了使计算机的操作更加简便快捷，来代替键盘繁琐的输入指令。鼠标的拨轮作为鼠标的重要组成部分，应用中，使用者通过用手指前后圆周方向拨动拨轮，拨轮带动鼠标壳体内和拨轮轴相连的拨动电子开关向前或向后转动，进而在电子开关相关配套电路作用下，实现显示器显示页面的上拉或下拉，利于使用者阅读显示界面显示的网页信息及文档信息等等。[0003]现有的鼠标由于结构所限，为了利于人们操作拨轮，因此拨轮设置在鼠标壳体前上端，拨轮的一部分位于壳体上外侧，为了拨轮的滚动，壳体和拨轮之间不可避免存在间隙，这样，实际使用中，外部的灰尘等等容易经缝隙处进入壳体内部，造成位于壳体内
