一种便于使用的医疗废液收集箱.pdf

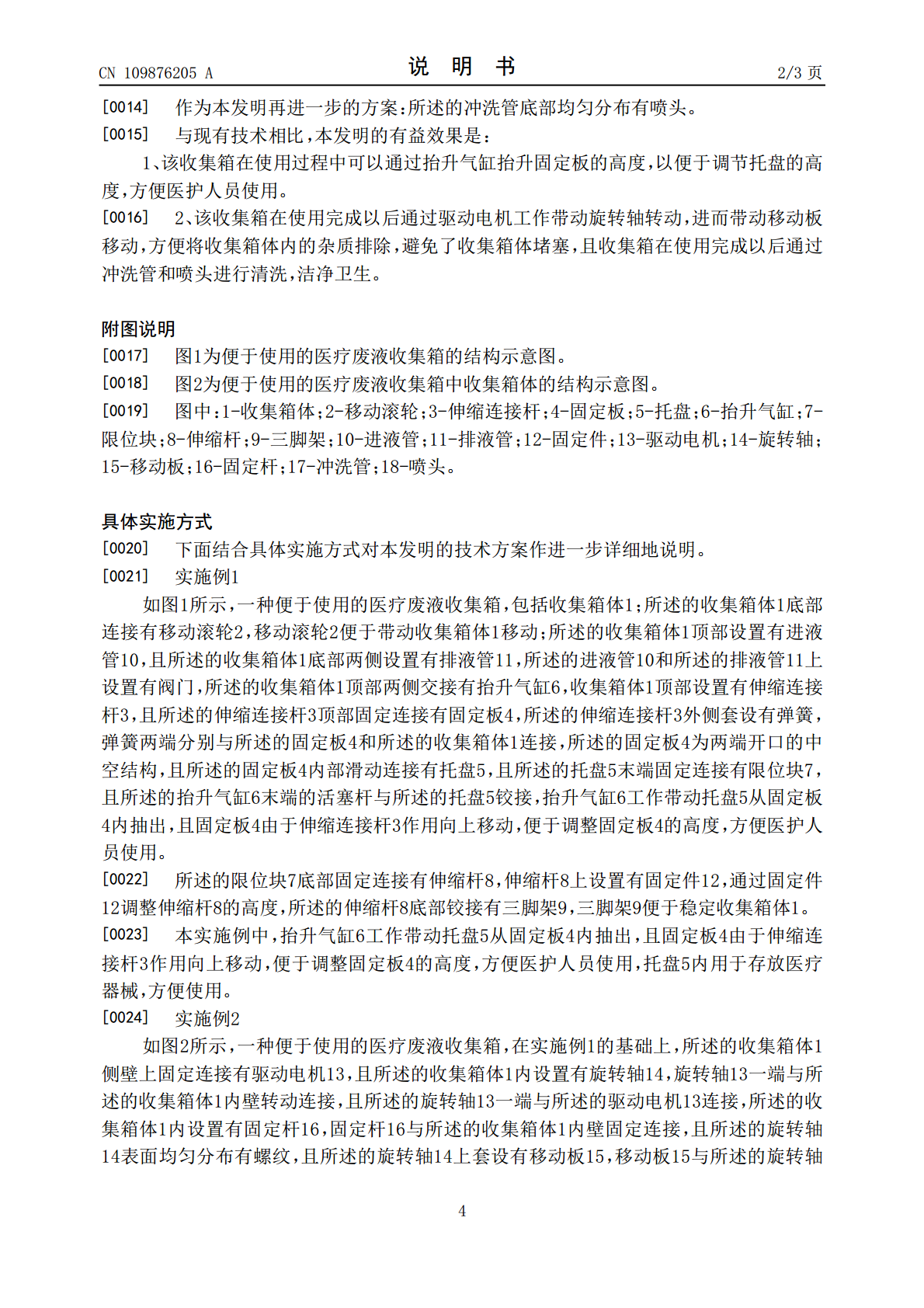

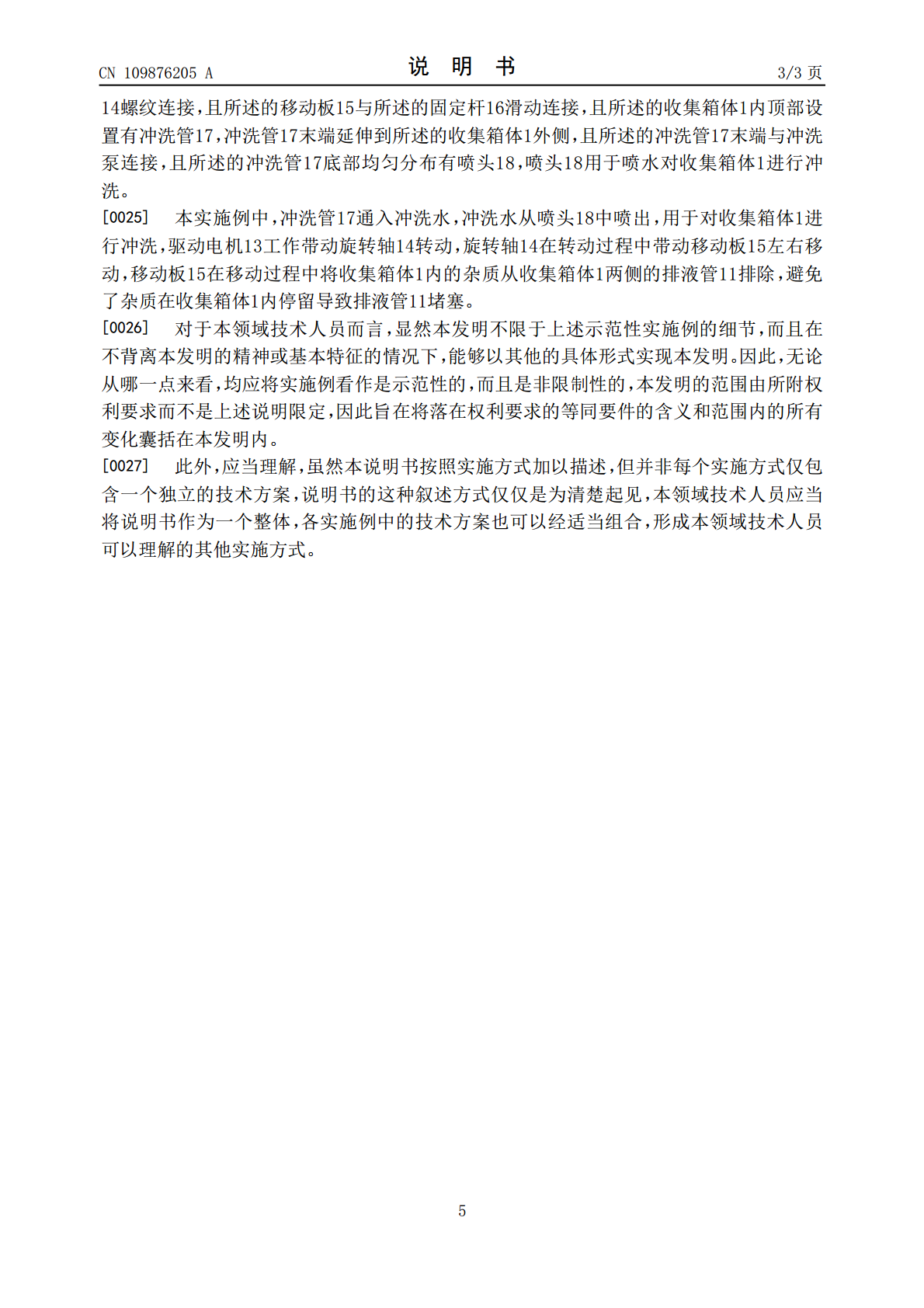

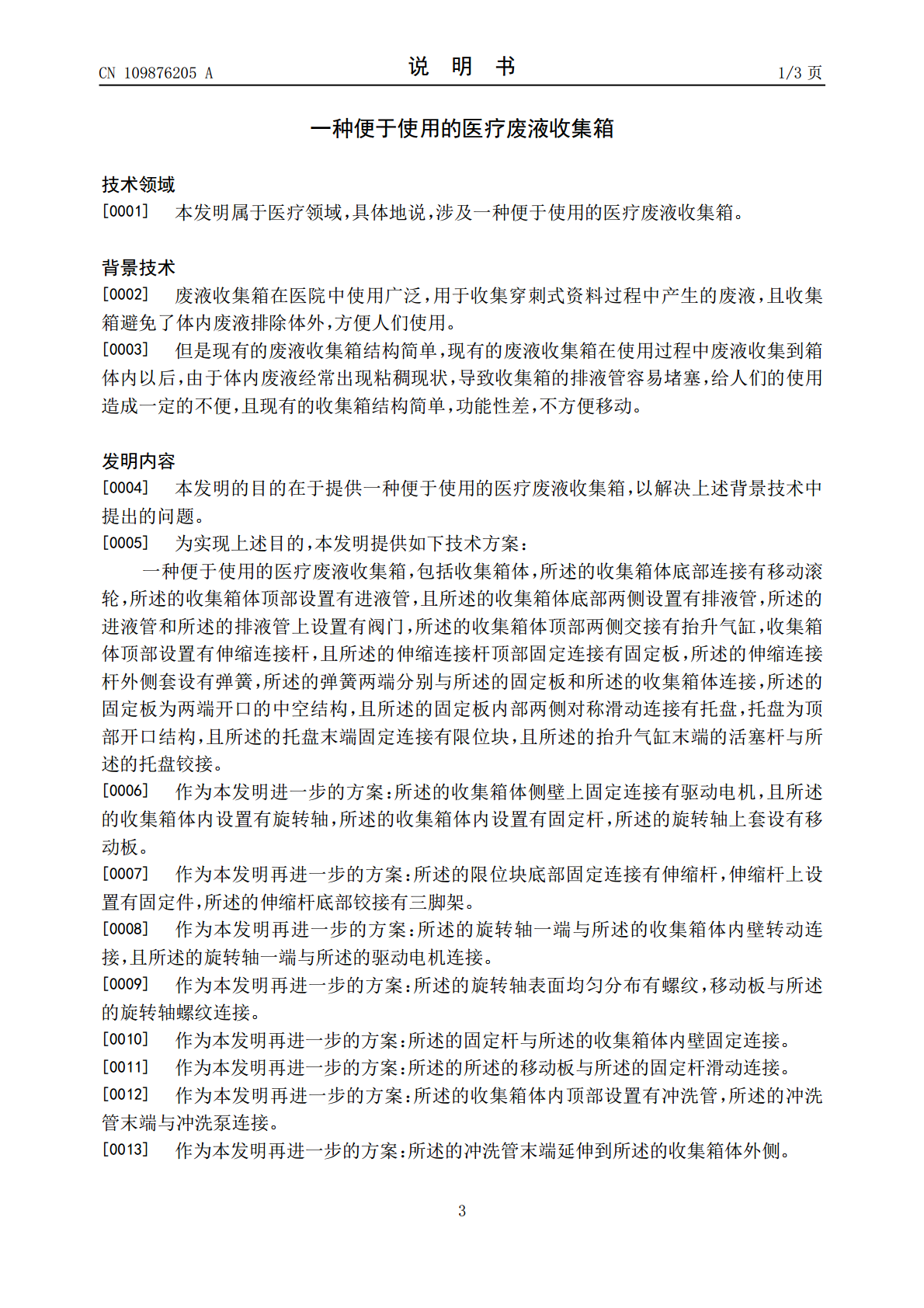

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109876205A(43)申请公布日2019.06.14(21)申请号201910254124.5(22)申请日2019.03.30(71)申请人王龙地址652803云南省玉溪市华宁县青龙镇大村村委会者白村73号(72)发明人王龙(51)Int.Cl.A61M1/00(2006.01)B08B9/093(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种便于使用的医疗废液收集箱(57)摘要本发明公开了一种便于使用的医疗废液收集箱，包括收集箱体，收集箱体底部连接有移动滚轮，收集箱体顶部设置有进液管，且收集箱体底部两侧设置有排液管，进液管和排液管上设置有阀门，收集箱体顶部两侧交接有抬升气缸，收集箱体顶部设置有伸缩连接杆，且伸缩连接杆顶部固定连接有固定板，伸缩连接杆外侧套设有弹簧，弹簧两端分别与固定板和收集箱体连接，固定板内部两侧对称滑动连接有托盘，托盘末端固定连接有限位块，且抬升气缸末端的活塞杆与托盘铰接。该收集箱便于调节托盘的高度，方便医护人员使用，该收集箱带动移动板移动，方便将收集箱体内的杂质排除，避免了收集箱体堵塞，且收集箱在使用完成以后通过冲洗管和喷头进行清洗。CN109876205ACN109876205A权利要求书1/1页1.一种便于使用的医疗废液收集箱，包括收集箱体（1），其特征在于，所述的收集箱体（1）底部连接有移动滚轮（2），所述的收集箱体（1）顶部设置有进液管（10），且所述的收集箱体（1）底部两侧设置有排液管（11），所述的进液管（10）和所述的排液管（11）上设置有阀门，所述的收集箱体（1）顶部两侧交接有抬升气缸（6），收集箱体（1）顶部设置有伸缩连接杆（3），且所述的伸缩连接杆（3）顶部固定连接有固定板（4），所述的伸缩连接杆（3）外侧套设有弹簧，所述的弹簧两端分别与所述的固定板（4）和所述的收集箱体（1）连接，所述的固定板（4）为两端开口的中空结构，且所述的固定板（4）内部两侧对称滑动连接有托盘（5），托盘（5）为顶部开口结构，且所述的托盘（5）末端固定连接有限位块（7），且所述的抬升气缸（6）末端的活塞杆与所述的托盘（5）铰接。2.根据权利要求1所述的一种便于使用的医疗废液收集箱，其特征在于，所述的收集箱体（1）侧壁上固定连接有驱动电机（13），且所述的收集箱体（1）内设置有旋转轴（14），所述的收集箱体（1）内设置有固定杆（16），所述的旋转轴（14）上套设有移动板（15）。3.根据权利要求1所述的一种便于使用的医疗废液收集箱，其特征在于，所述的限位块（7）底部固定连接有伸缩杆（8），伸缩杆（8）上设置有固定件（12），所述的伸缩杆（8）底部铰接有三脚架（9）。4.根据权利要求2所述的一种便于使用的医疗废液收集箱，其特征在于，所述的旋转轴（13）一端与所述的收集箱体（1）内壁转动连接，且所述的旋转轴（13）一端与所述的驱动电机（13）连接。5.根据权利要求4所述的一种便于使用的医疗废液收集箱，其特征在于，所述的旋转轴（14）表面均匀分布有螺纹，移动板（15）与所述的旋转轴（14）螺纹连接。6.根据权利要求2所述的一种便于使用的医疗废液收集箱，其特征在于，所述的固定杆（16）与所述的收集箱体（1）内壁固定连接。7.根据权利要求1所述的一种便于使用的医疗废液收集箱，其特征在于，所述的所述的移动板（15）与所述的固定杆（16）滑动连接。8.根据权利要求1所述的一种便于使用的医疗废液收集箱，其特征在于，所述的收集箱体（1）内顶部设置有冲洗管（17），所述的冲洗管（17）末端与冲洗泵连接。9.根据权利要求8所述的一种便于使用的医疗废液收集箱，其特征在于，所述的冲洗管（17）末端延伸到所述的收集箱体（1）外侧。10.根据权利要求9所述的一种便于使用的医疗废液收集箱，其特征在于，所述的冲洗管（17）底部均匀分布有喷头（18）。2CN109876205A说明书1/3页一种便于使用的医疗废液收集箱技术领域[0001]本发明属于医疗领域，具体地说，涉及一种便于使用的医疗废液收集箱。背景技术[0002]废液收集箱在医院中使用广泛，用于收集穿刺式资料过程中产生的废液，且收集箱避免了体内废液排除体外，方便人们使用。[0003]但是现有的废液收集箱结构简单，现有的废液收集箱在使用过程中废液收集到箱体内以后，由于体内废液经常出现粘稠现状，导致收集箱的排液管容易堵塞，给人们的使用造成一定的不便，且现有的收集箱结构简单，功能性差，不方便移动。发明内容[0004]本发明的目的在于提供一种便于使用的医疗废液收集箱，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种便于使用的医疗废液收集箱，包括收集箱体，
