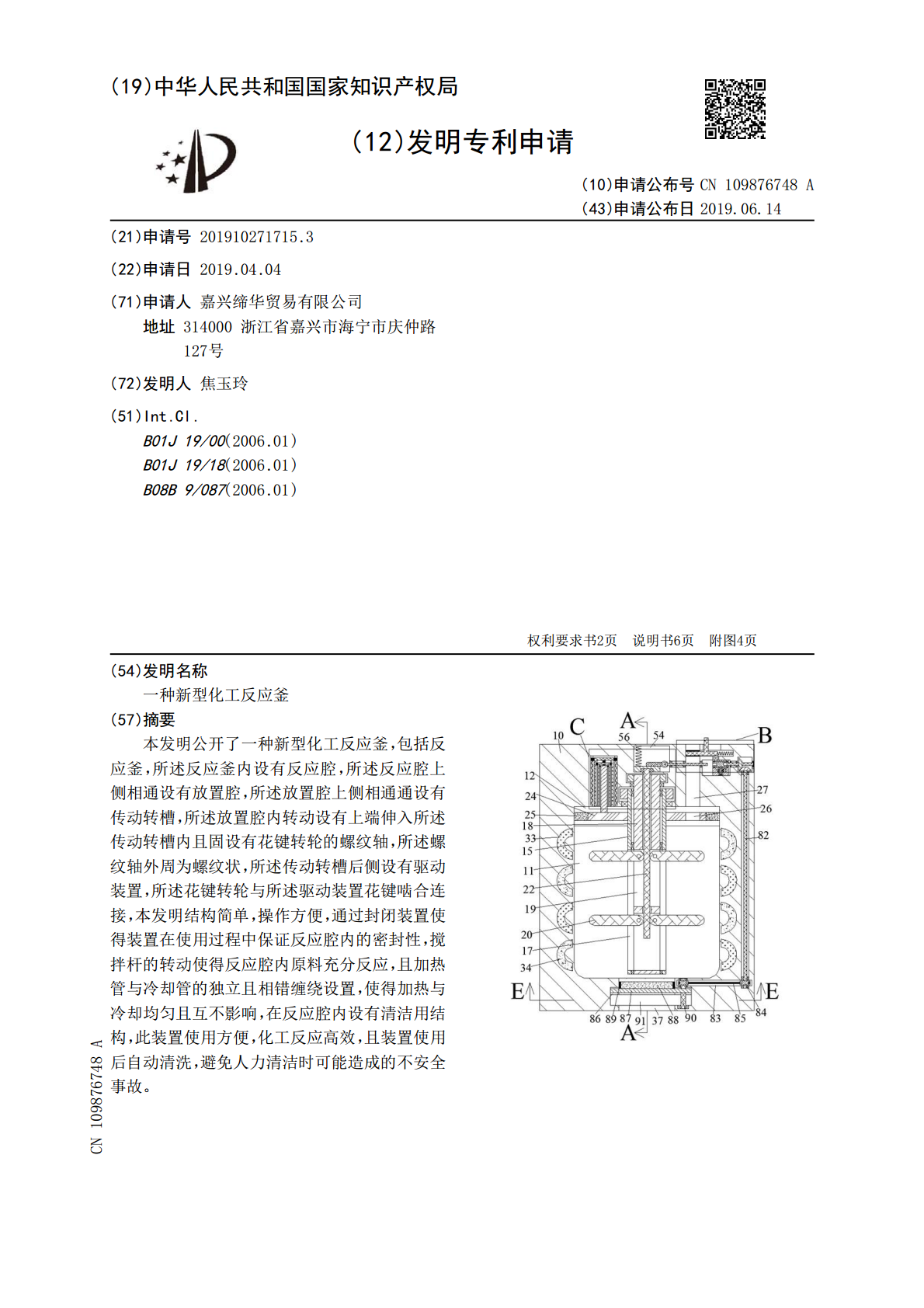

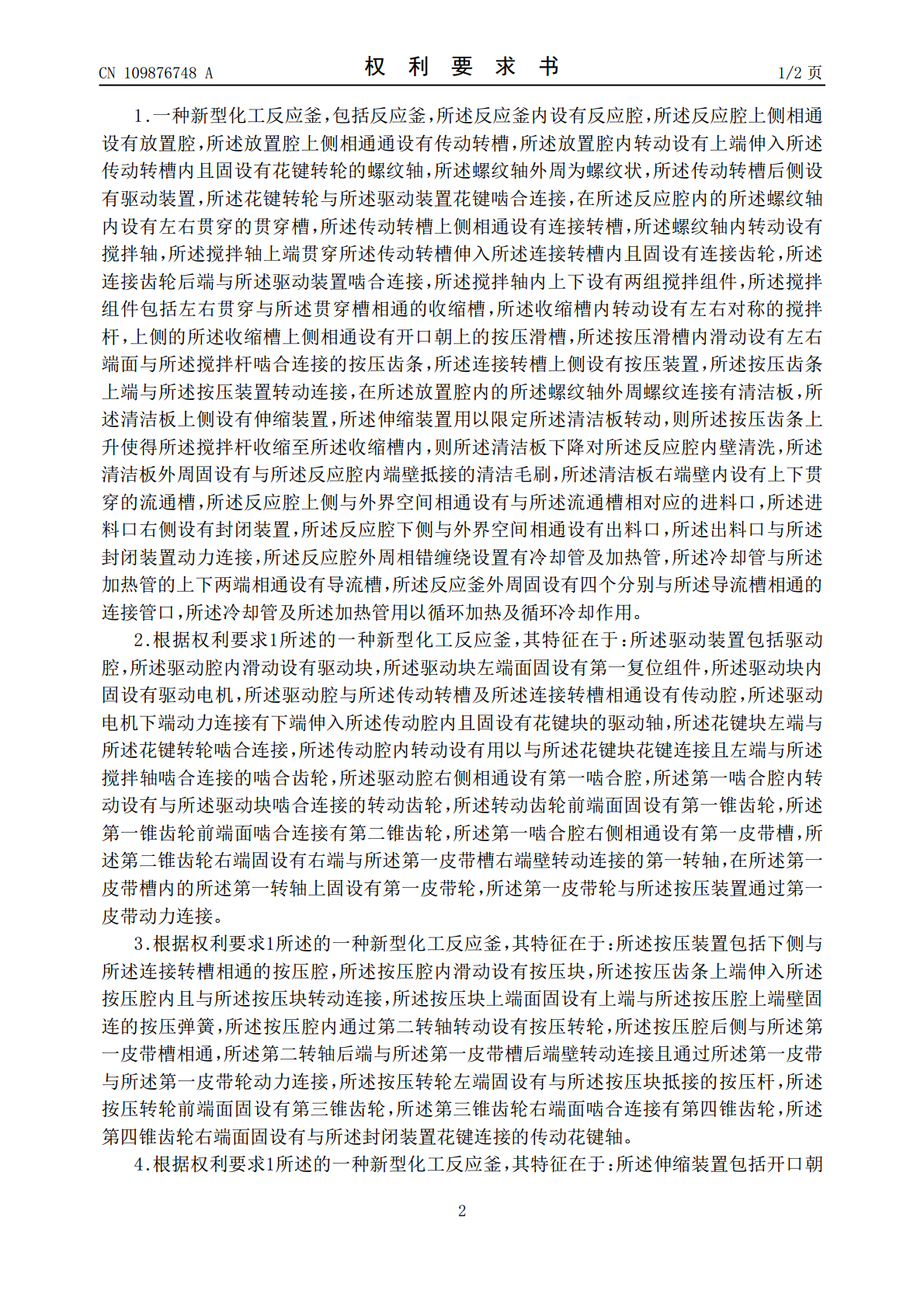

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109876748A(43)申请公布日2019.06.14(21)申请号201910271715.3(22)申请日2019.04.04(71)申请人嘉兴缔华贸易有限公司地址314000浙江省嘉兴市海宁市庆仲路127号(72)发明人焦玉玲(51)Int.Cl.B01J19/00(2006.01)B01J19/18(2006.01)B08B9/087(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种新型化工反应釜(57)摘要本发明公开了一种新型化工反应釜，包括反应釜，所述反应釜内设有反应腔，所述反应腔上侧相通设有放置腔，所述放置腔上侧相通通设有传动转槽，所述放置腔内转动设有上端伸入所述传动转槽内且固设有花键转轮的螺纹轴，所述螺纹轴外周为螺纹状，所述传动转槽后侧设有驱动装置，所述花键转轮与所述驱动装置花键啮合连接，本发明结构简单，操作方便，通过封闭装置使得装置在使用过程中保证反应腔内的密封性，搅拌杆的转动使得反应腔内原料充分反应，且加热管与冷却管的独立且相错缠绕设置，使得加热与冷却均匀且互不影响，在反应腔内设有清洁用结构，此装置使用方便，化工反应高效，且装置使用后自动清洗，避免人力清洁时可能造成的不安全事故。CN109876748ACN109876748A权利要求书1/2页1.一种新型化工反应釜，包括反应釜，所述反应釜内设有反应腔，所述反应腔上侧相通设有放置腔，所述放置腔上侧相通通设有传动转槽，所述放置腔内转动设有上端伸入所述传动转槽内且固设有花键转轮的螺纹轴，所述螺纹轴外周为螺纹状，所述传动转槽后侧设有驱动装置，所述花键转轮与所述驱动装置花键啮合连接，在所述反应腔内的所述螺纹轴内设有左右贯穿的贯穿槽，所述传动转槽上侧相通设有连接转槽，所述螺纹轴内转动设有搅拌轴，所述搅拌轴上端贯穿所述传动转槽伸入所述连接转槽内且固设有连接齿轮，所述连接齿轮后端与所述驱动装置啮合连接，所述搅拌轴内上下设有两组搅拌组件，所述搅拌组件包括左右贯穿与所述贯穿槽相通的收缩槽，所述收缩槽内转动设有左右对称的搅拌杆，上侧的所述收缩槽上侧相通设有开口朝上的按压滑槽，所述按压滑槽内滑动设有左右端面与所述搅拌杆啮合连接的按压齿条，所述连接转槽上侧设有按压装置，所述按压齿条上端与所述按压装置转动连接，在所述放置腔内的所述螺纹轴外周螺纹连接有清洁板，所述清洁板上侧设有伸缩装置，所述伸缩装置用以限定所述清洁板转动，则所述按压齿条上升使得所述搅拌杆收缩至所述收缩槽内，则所述清洁板下降对所述反应腔内壁清洗，所述清洁板外周固设有与所述反应腔内端壁抵接的清洁毛刷，所述清洁板右端壁内设有上下贯穿的流通槽，所述反应腔上侧与外界空间相通设有与所述流通槽相对应的进料口，所述进料口右侧设有封闭装置，所述反应腔下侧与外界空间相通设有出料口，所述出料口与所述封闭装置动力连接，所述反应腔外周相错缠绕设置有冷却管及加热管，所述冷却管与所述加热管的上下两端相通设有导流槽，所述反应釜外周固设有四个分别与所述导流槽相通的连接管口，所述冷却管及所述加热管用以循环加热及循环冷却作用。2.根据权利要求1所述的一种新型化工反应釜，其特征在于：所述驱动装置包括驱动腔，所述驱动腔内滑动设有驱动块，所述驱动块左端面固设有第一复位组件，所述驱动块内固设有驱动电机，所述驱动腔与所述传动转槽及所述连接转槽相通设有传动腔，所述驱动电机下端动力连接有下端伸入所述传动腔内且固设有花键块的驱动轴，所述花键块左端与所述花键转轮啮合连接，所述传动腔内转动设有用以与所述花键块花键连接且左端与所述搅拌轴啮合连接的啮合齿轮，所述驱动腔右侧相通设有第一啮合腔，所述第一啮合腔内转动设有与所述驱动块啮合连接的转动齿轮，所述转动齿轮前端面固设有第一锥齿轮，所述第一锥齿轮前端面啮合连接有第二锥齿轮，所述第一啮合腔右侧相通设有第一皮带槽，所述第二锥齿轮右端固设有右端与所述第一皮带槽右端壁转动连接的第一转轴，在所述第一皮带槽内的所述第一转轴上固设有第一皮带轮，所述第一皮带轮与所述按压装置通过第一皮带动力连接。3.根据权利要求1所述的一种新型化工反应釜，其特征在于：所述按压装置包括下侧与所述连接转槽相通的按压腔，所述按压腔内滑动设有按压块，所述按压齿条上端伸入所述按压腔内且与所述按压块转动连接，所述按压块上端面固设有上端与所述按压腔上端壁固连的按压弹簧，所述按压腔内通过第二转轴转动设有按压转轮，所述按压腔后侧与所述第一皮带槽相通，所述第二转轴后端与所述第一皮带槽后端壁转动连接且通过所述第一皮带与所述第一皮带轮动力连接，所述按压转轮左端固设有与所述按压块抵接的按压杆，所述按压转轮前端面固设有第三锥齿轮，所述第三锥齿轮右端面啮合连接有第四锥齿轮，所述第四锥齿轮右端面
