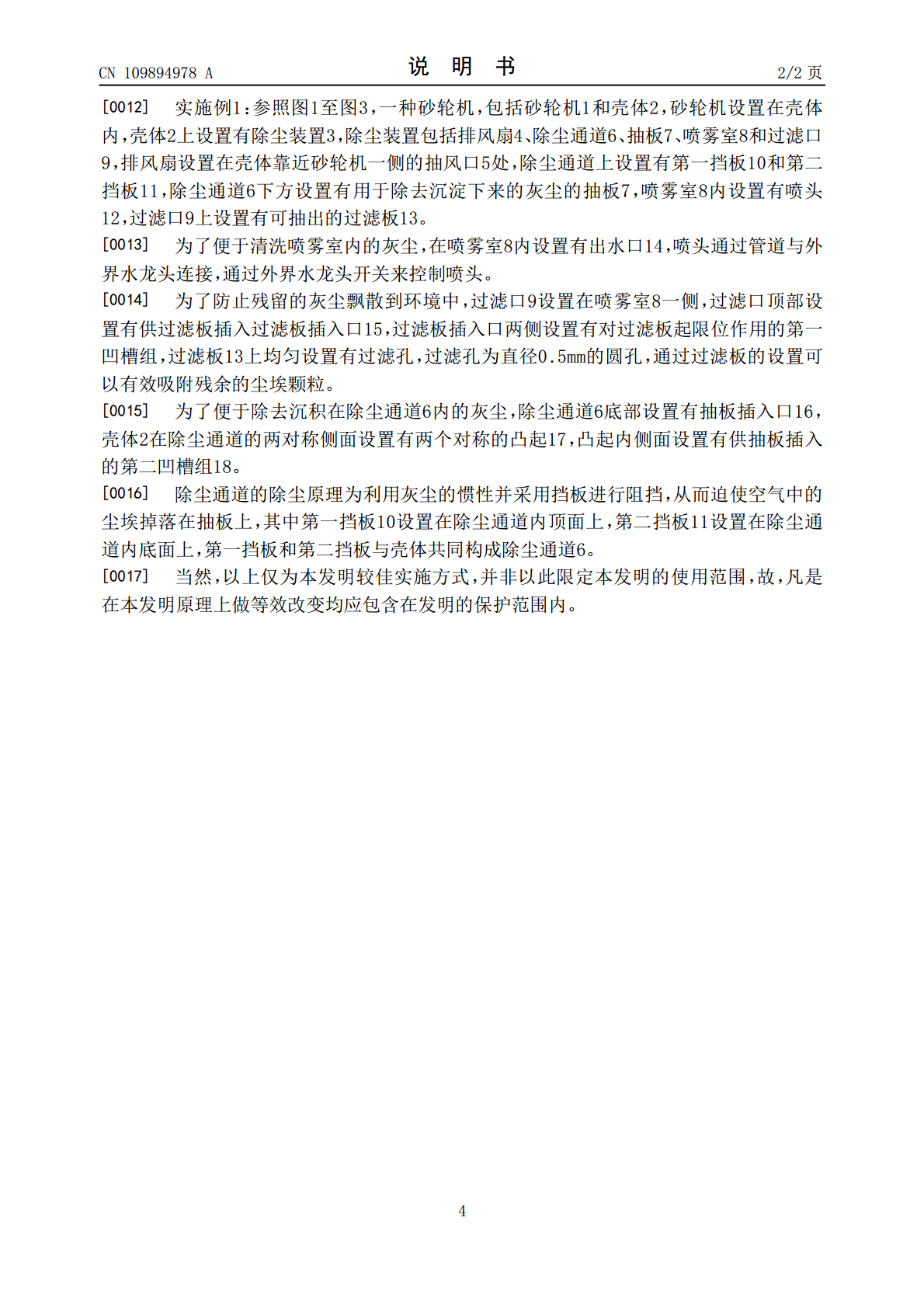

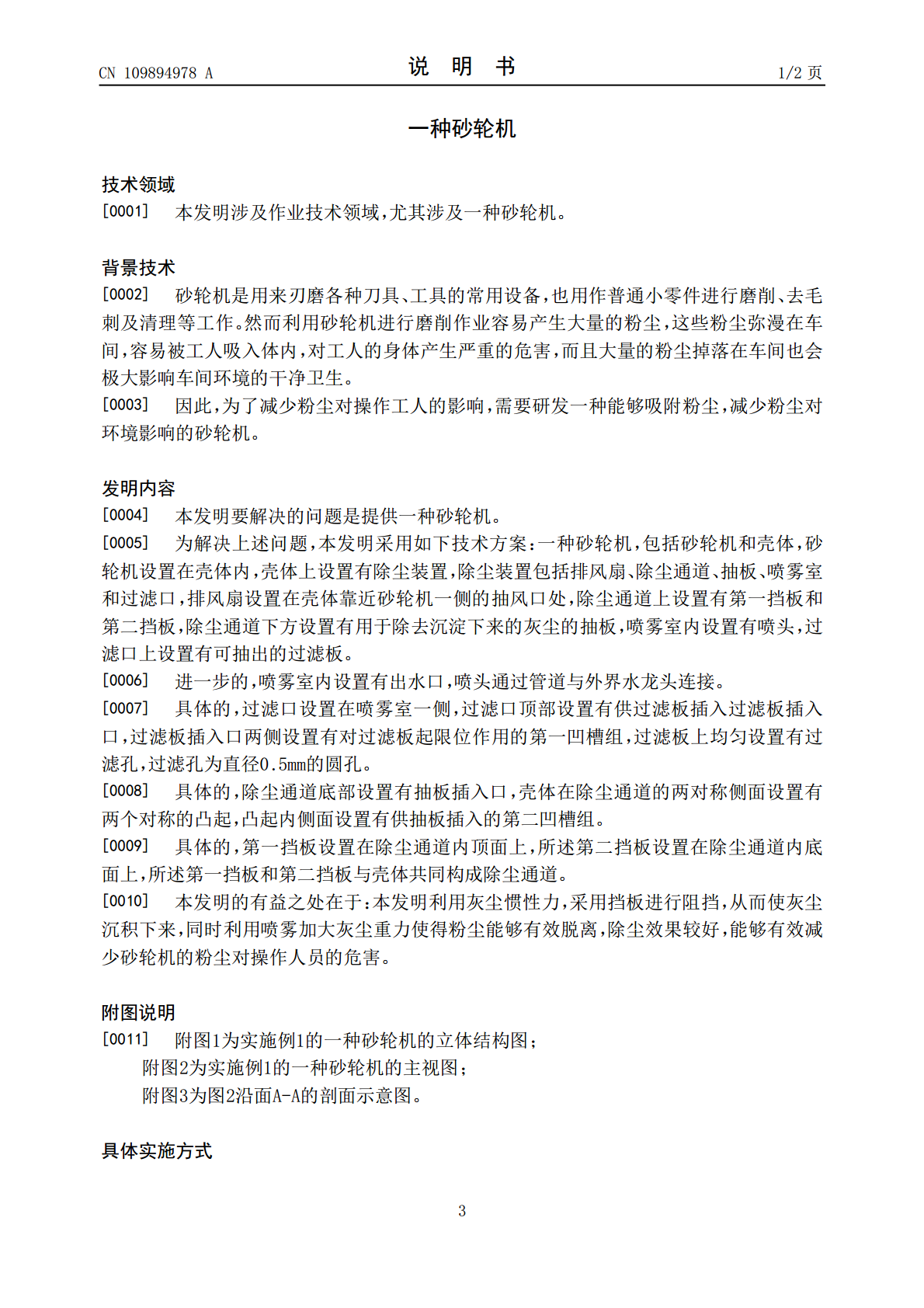

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109894978A(43)申请公布日2019.06.18(21)申请号201711285171.3(22)申请日2017.12.07(71)申请人吴晓洁地址515000广东省汕头市金平区光华街道光华老村80号(72)发明人吴晓洁(74)专利代理机构汕头市南粤专利商标事务所(特殊普通合伙)44301代理人林逸平(51)Int.Cl.B24B55/06(2006.01)B24B27/00(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种砂轮机(57)摘要本发明涉及作业技术领域，尤其涉及一种砂轮机。本发明采用如下技术方案：一种砂轮机，包括砂轮机和壳体，砂轮机设置在壳体内，壳体上设置有除尘装置，除尘装置包括排风扇、除尘通道、抽板、喷雾室和过滤口，排风扇设置在壳体靠近砂轮机一侧的抽风口处，除尘通道上设置有第一挡板和第二挡板，除尘通道下方设置有用于除去沉淀下来的灰尘的抽板，喷雾室内设置有喷头，过滤口上设置有可抽出的过滤板。本发明利用灰尘惯性力，采用挡板进行阻挡，从而使灰尘沉积下来，同时利用喷雾加大灰尘重力使得粉尘能够有效脱离，除尘效果较好，能够有效减少砂轮机的粉尘对操作人员的危害。CN109894978ACN109894978A权利要求书1/1页1.一种砂轮机，包括砂轮机（1）和壳体（2），其特征在于：所述砂轮机设置在壳体内，所述壳体（2）上设置有除尘装置（3），所述除尘装置包括排风扇（4）、除尘通道（6）、抽板（7）、喷雾室（8）和过滤口（9），所述排风扇设置在壳体靠近砂轮机一侧的抽风口（5）处，所述除尘通道上设置有第一挡板（10）和第二挡板（11），所述除尘通道（6）下方设置有用于除去沉淀下来的灰尘的抽板（7），所述喷雾室（8）内设置有喷头（12），所述过滤口（9）上设置有可抽出的过滤板（13）。2.根据权利要求1所述的一种砂轮机，其特征在于：所述喷雾室（8）内设置有出水口（14），所述喷头通过管道与外界水龙头连接。3.根据权利要求2所述的一种砂轮机，其特征在于：所述过滤口（9）设置在喷雾室（8）一侧，所述过滤口顶部设置有供过滤板插入过滤板插入口（15），所述过滤板插入口两侧设置有对过滤板起限位作用的第一凹槽组，所述过滤板（13）上均匀设置有过滤孔，所述过滤孔为直径0.5mm的圆孔。4.根据权利要求1所述的一种砂轮机，其特征在于：所述除尘通道（6）底部设置有抽板插入口（16），所述壳体（2）在除尘通道的两对称侧面设置有两个对称的凸起（17），所述凸起内侧面设置有供抽板插入的第二凹槽组（18）。5.根据权利要求4所述的一种砂轮机，其特征在于：所述第一挡板（10）设置在除尘通道内顶面上，所述第二挡板（11）设置在除尘通道内底面上，所述第一挡板和第二挡板与壳体共同构成除尘通道（6）。2CN109894978A说明书1/2页一种砂轮机技术领域[0001]本发明涉及作业技术领域，尤其涉及一种砂轮机。背景技术[0002]砂轮机是用来刃磨各种刀具、工具的常用设备，也用作普通小零件进行磨削、去毛刺及清理等工作。然而利用砂轮机进行磨削作业容易产生大量的粉尘，这些粉尘弥漫在车间，容易被工人吸入体内，对工人的身体产生严重的危害，而且大量的粉尘掉落在车间也会极大影响车间环境的干净卫生。[0003]因此，为了减少粉尘对操作工人的影响，需要研发一种能够吸附粉尘，减少粉尘对环境影响的砂轮机。发明内容[0004]本发明要解决的问题是提供一种砂轮机。[0005]为解决上述问题，本发明采用如下技术方案：一种砂轮机，包括砂轮机和壳体，砂轮机设置在壳体内，壳体上设置有除尘装置，除尘装置包括排风扇、除尘通道、抽板、喷雾室和过滤口，排风扇设置在壳体靠近砂轮机一侧的抽风口处，除尘通道上设置有第一挡板和第二挡板，除尘通道下方设置有用于除去沉淀下来的灰尘的抽板，喷雾室内设置有喷头，过滤口上设置有可抽出的过滤板。[0006]进一步的，喷雾室内设置有出水口，喷头通过管道与外界水龙头连接。[0007]具体的，过滤口设置在喷雾室一侧，过滤口顶部设置有供过滤板插入过滤板插入口，过滤板插入口两侧设置有对过滤板起限位作用的第一凹槽组，过滤板上均匀设置有过滤孔，过滤孔为直径0.5mm的圆孔。[0008]具体的，除尘通道底部设置有抽板插入口，壳体在除尘通道的两对称侧面设置有两个对称的凸起，凸起内侧面设置有供抽板插入的第二凹槽组。[0009]具体的，第一挡板设置在除尘通道内顶面上，所述第二挡板设置在除尘通道内底面上，所述第一挡板和第二挡板与壳体共同构成除尘通道。[0010]本发明的有益之处在于：本发明利用灰尘惯性力，采用挡板进行阻挡，从而使灰尘沉积下来，同时利用喷雾加大灰尘重力使得粉尘能够有效脱离，除尘效
