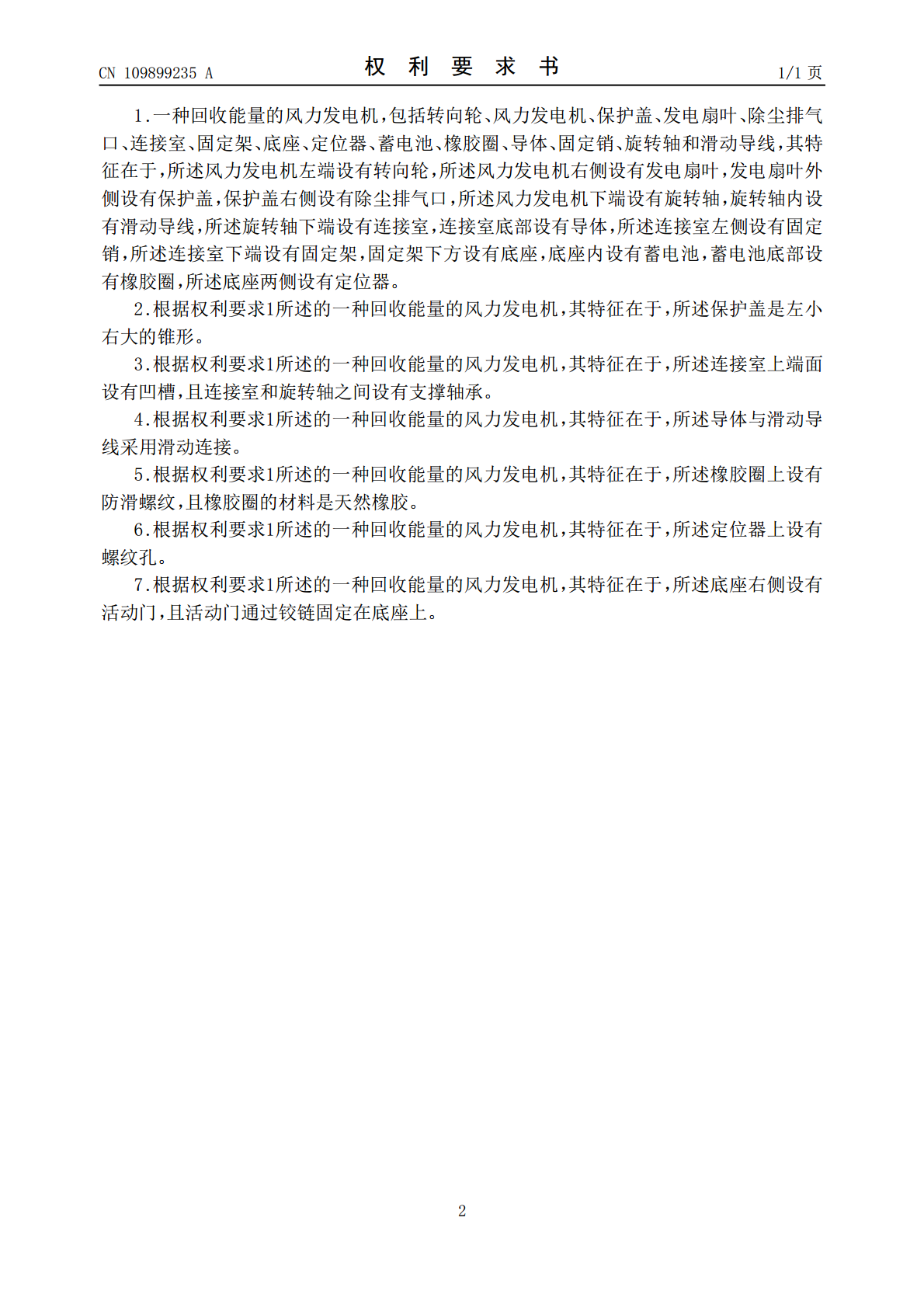

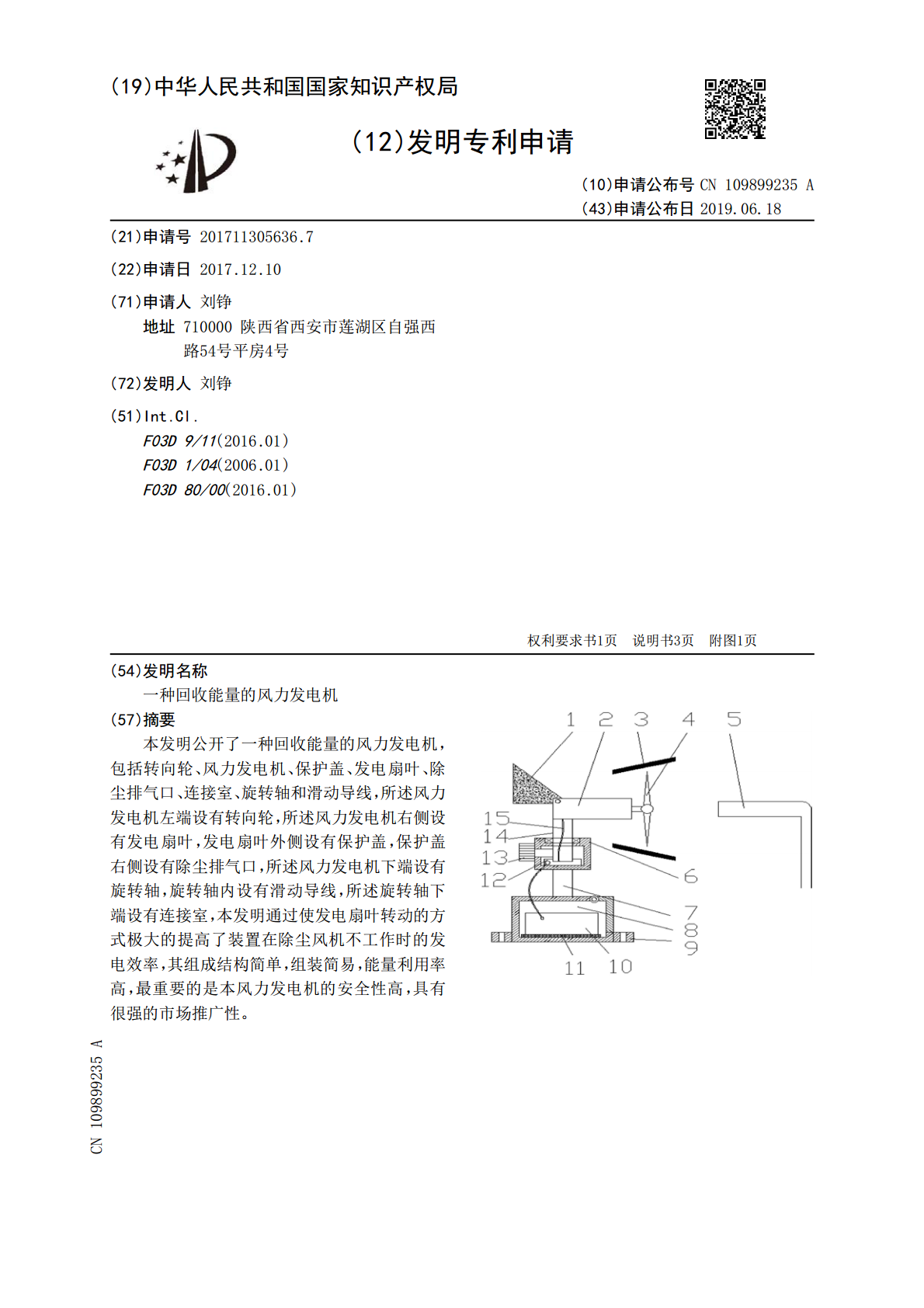

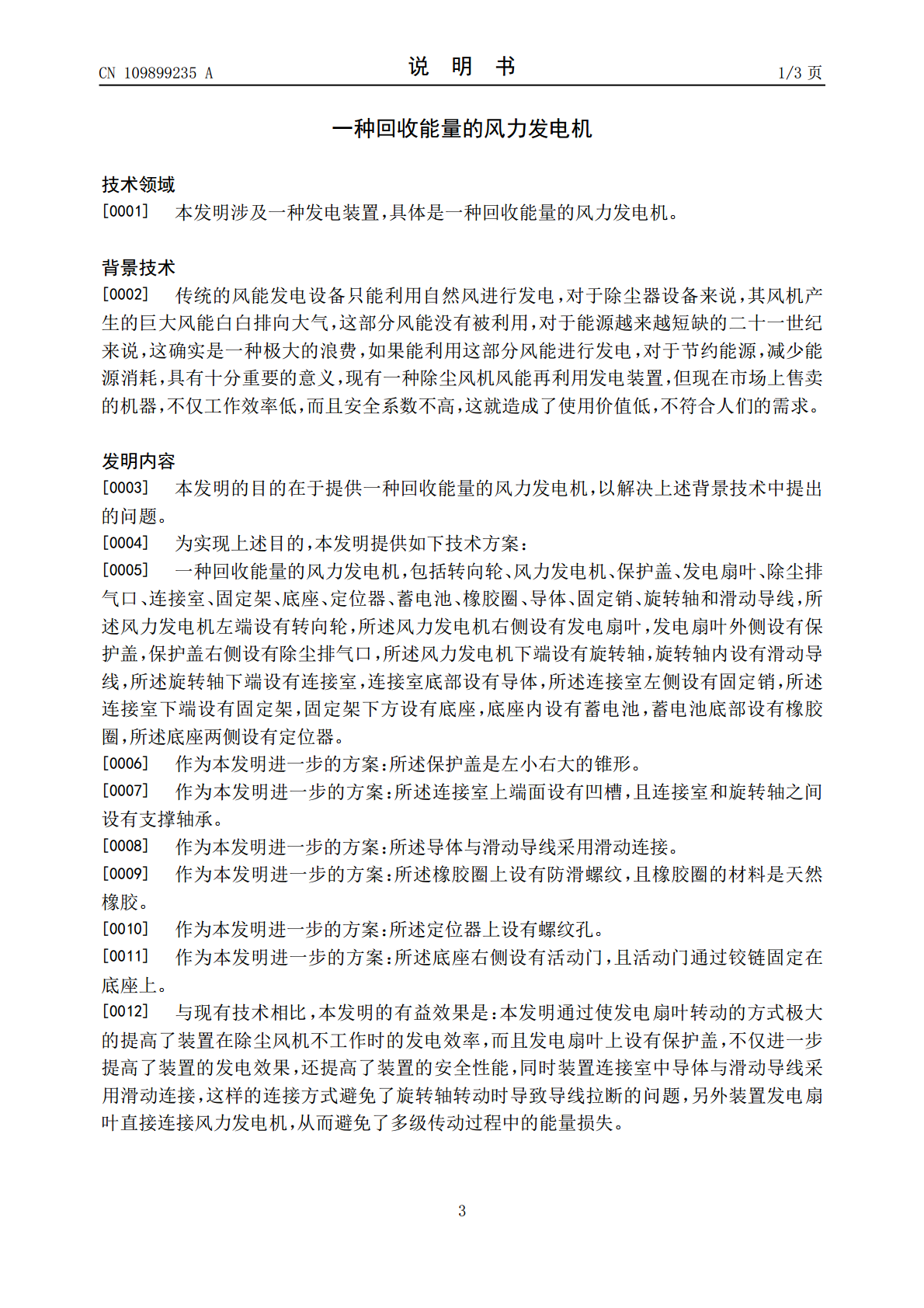

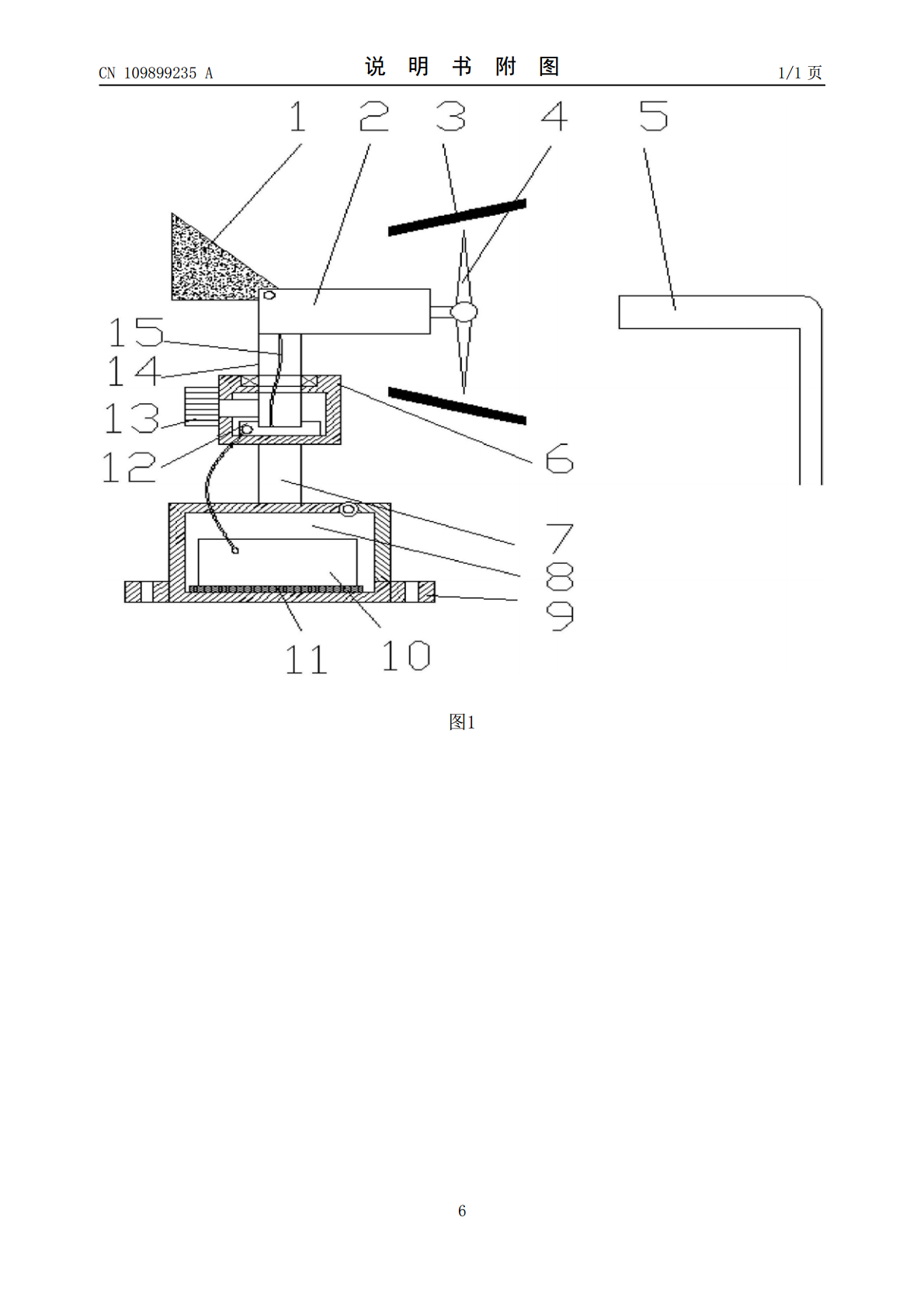

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109899235A(43)申请公布日2019.06.18(21)申请号201711305636.7(22)申请日2017.12.10(71)申请人刘铮地址710000陕西省西安市莲湖区自强西路54号平房4号(72)发明人刘铮(51)Int.Cl.F03D9/11(2016.01)F03D1/04(2006.01)F03D80/00(2016.01)权利要求书1页说明书3页附图1页(54)发明名称一种回收能量的风力发电机(57)摘要本发明公开了一种回收能量的风力发电机，包括转向轮、风力发电机、保护盖、发电扇叶、除尘排气口、连接室、旋转轴和滑动导线，所述风力发电机左端设有转向轮，所述风力发电机右侧设有发电扇叶，发电扇叶外侧设有保护盖，保护盖右侧设有除尘排气口，所述风力发电机下端设有旋转轴，旋转轴内设有滑动导线，所述旋转轴下端设有连接室，本发明通过使发电扇叶转动的方式极大的提高了装置在除尘风机不工作时的发电效率，其组成结构简单，组装简易，能量利用率高，最重要的是本风力发电机的安全性高，具有很强的市场推广性。CN109899235ACN109899235A权利要求书1/1页1.一种回收能量的风力发电机，包括转向轮、风力发电机、保护盖、发电扇叶、除尘排气口、连接室、固定架、底座、定位器、蓄电池、橡胶圈、导体、固定销、旋转轴和滑动导线，其特征在于，所述风力发电机左端设有转向轮，所述风力发电机右侧设有发电扇叶，发电扇叶外侧设有保护盖，保护盖右侧设有除尘排气口，所述风力发电机下端设有旋转轴，旋转轴内设有滑动导线，所述旋转轴下端设有连接室，连接室底部设有导体，所述连接室左侧设有固定销，所述连接室下端设有固定架，固定架下方设有底座，底座内设有蓄电池，蓄电池底部设有橡胶圈，所述底座两侧设有定位器。2.根据权利要求1所述的一种回收能量的风力发电机，其特征在于，所述保护盖是左小右大的锥形。3.根据权利要求1所述的一种回收能量的风力发电机，其特征在于，所述连接室上端面设有凹槽，且连接室和旋转轴之间设有支撑轴承。4.根据权利要求1所述的一种回收能量的风力发电机，其特征在于，所述导体与滑动导线采用滑动连接。5.根据权利要求1所述的一种回收能量的风力发电机，其特征在于，所述橡胶圈上设有防滑螺纹，且橡胶圈的材料是天然橡胶。6.根据权利要求1所述的一种回收能量的风力发电机，其特征在于，所述定位器上设有螺纹孔。7.根据权利要求1所述的一种回收能量的风力发电机，其特征在于，所述底座右侧设有活动门，且活动门通过铰链固定在底座上。2CN109899235A说明书1/3页一种回收能量的风力发电机技术领域[0001]本发明涉及一种发电装置，具体是一种回收能量的风力发电机。背景技术[0002]传统的风能发电设备只能利用自然风进行发电，对于除尘器设备来说，其风机产生的巨大风能白白排向大气，这部分风能没有被利用，对于能源越来越短缺的二十一世纪来说，这确实是一种极大的浪费，如果能利用这部分风能进行发电，对于节约能源，减少能源消耗，具有十分重要的意义，现有一种除尘风机风能再利用发电装置，但现在市场上售卖的机器，不仅工作效率低，而且安全系数不高，这就造成了使用价值低，不符合人们的需求。发明内容[0003]本发明的目的在于提供一种回收能量的风力发电机，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：[0005]一种回收能量的风力发电机，包括转向轮、风力发电机、保护盖、发电扇叶、除尘排气口、连接室、固定架、底座、定位器、蓄电池、橡胶圈、导体、固定销、旋转轴和滑动导线，所述风力发电机左端设有转向轮，所述风力发电机右侧设有发电扇叶，发电扇叶外侧设有保护盖，保护盖右侧设有除尘排气口，所述风力发电机下端设有旋转轴，旋转轴内设有滑动导线，所述旋转轴下端设有连接室，连接室底部设有导体，所述连接室左侧设有固定销，所述连接室下端设有固定架，固定架下方设有底座，底座内设有蓄电池，蓄电池底部设有橡胶圈，所述底座两侧设有定位器。[0006]作为本发明进一步的方案：所述保护盖是左小右大的锥形。[0007]作为本发明进一步的方案：所述连接室上端面设有凹槽，且连接室和旋转轴之间设有支撑轴承。[0008]作为本发明进一步的方案：所述导体与滑动导线采用滑动连接。[0009]作为本发明进一步的方案：所述橡胶圈上设有防滑螺纹，且橡胶圈的材料是天然橡胶。[0010]作为本发明进一步的方案：所述定位器上设有螺纹孔。[0011]作为本发明进一步的方案：所述底座右侧设有活动门，且活动门通过铰链固定在底座上。[0012]与现有技术相比，本发明的有益效果是：本发明通过使发电扇叶转动的方式极大的提高了装置在除尘风机不工作时的发
