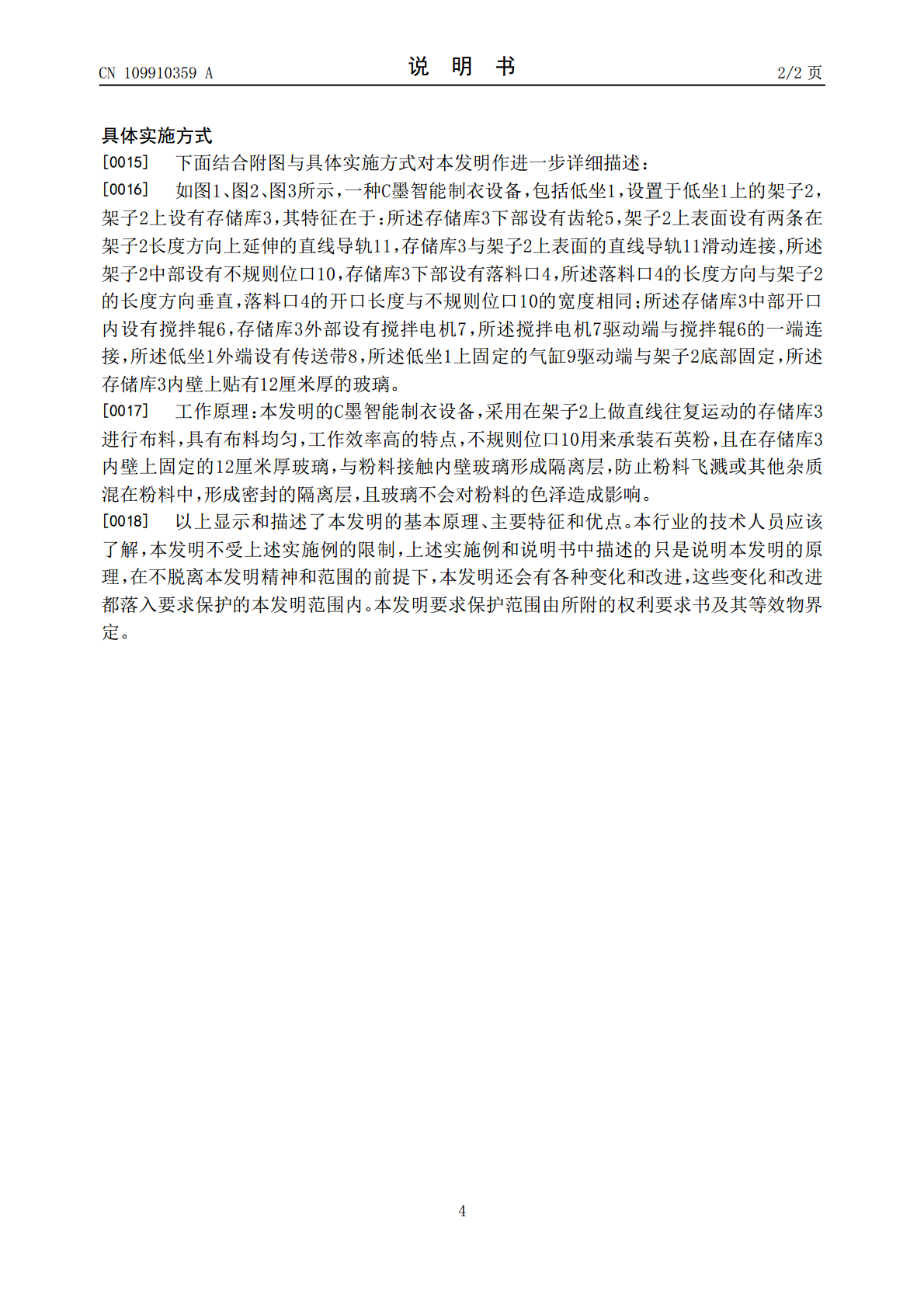

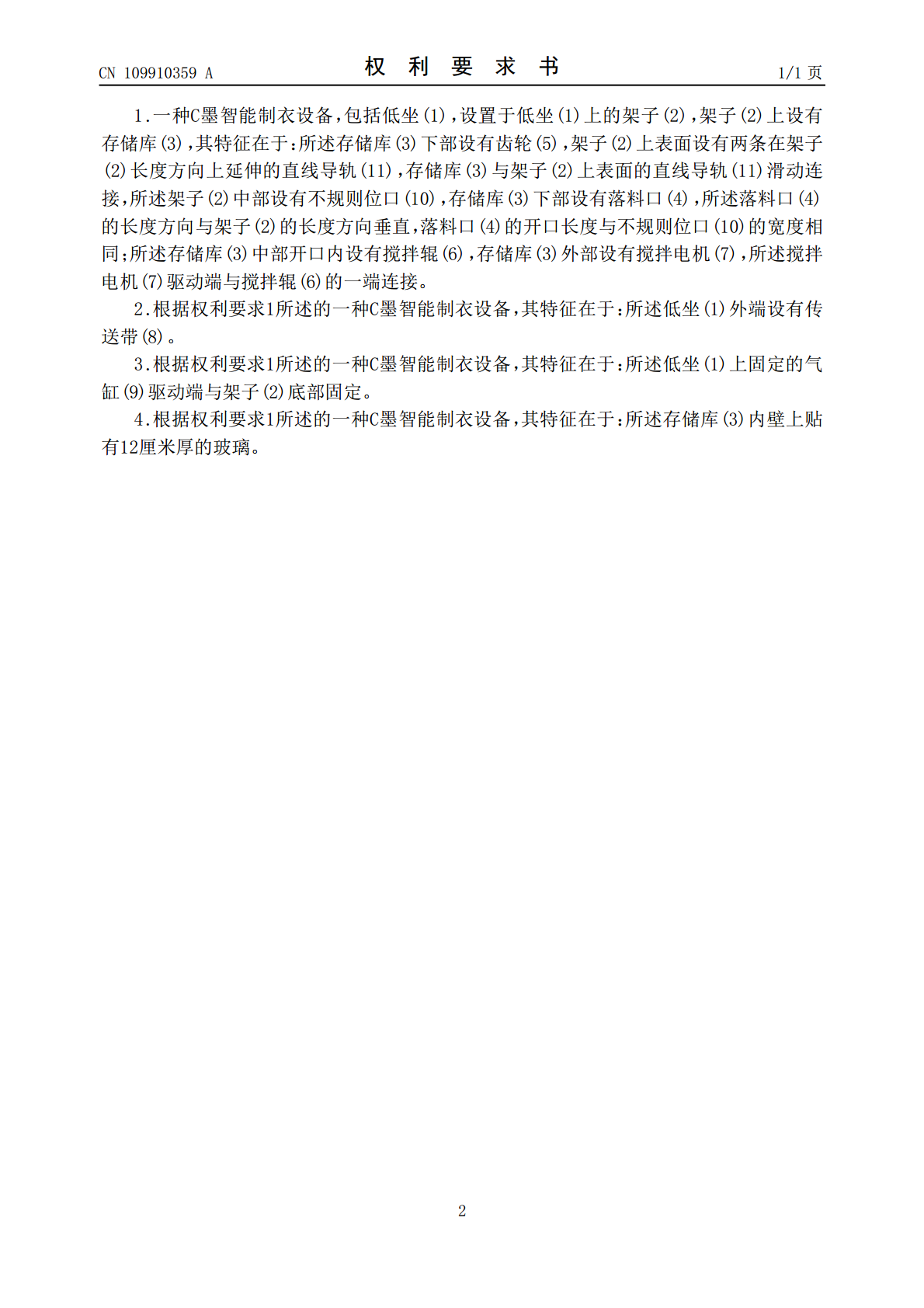

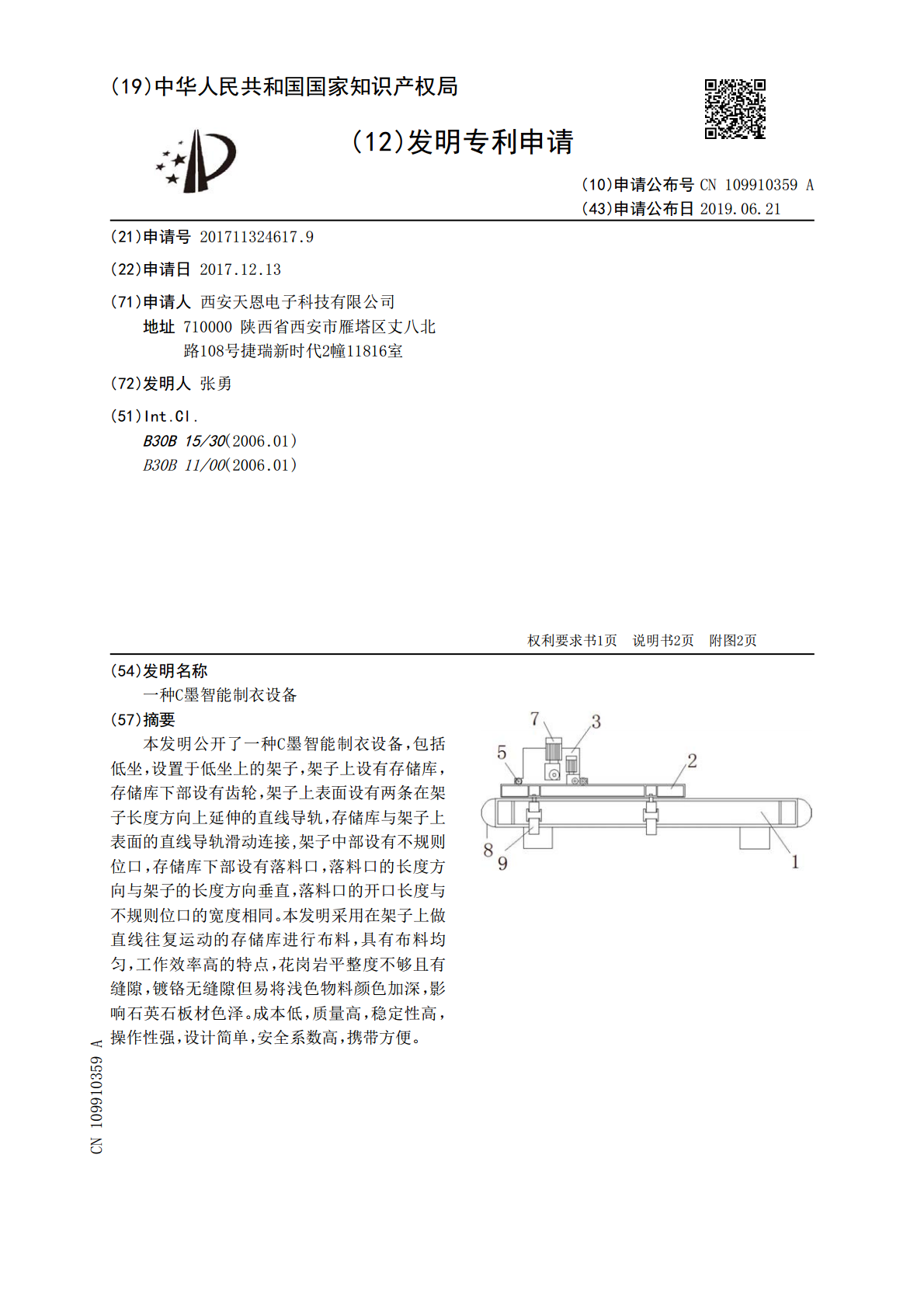

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109910359A(43)申请公布日2019.06.21(21)申请号201711324617.9(22)申请日2017.12.13(71)申请人西安天恩电子科技有限公司地址710000陕西省西安市雁塔区丈八北路108号捷瑞新时代2幢11816室(72)发明人张勇(51)Int.Cl.B30B15/30(2006.01)B30B11/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种C墨智能制衣设备(57)摘要本发明公开了一种C墨智能制衣设备,包括低坐,设置于低坐上的架子,架子上设有存储库,存储库下部设有齿轮,架子上表面设有两条在架子长度方向上延伸的直线导轨,存储库与架子上表面的直线导轨滑动连接,架子中部设有不规则位口,存储库下部设有落料口,落料口的长度方向与架子的长度方向垂直,落料口的开口长度与不规则位口的宽度相同。本发明采用在架子上做直线往复运动的存储库进行布料,具有布料均匀,工作效率高的特点,花岗岩平整度不够且有缝隙,镀铬无缝隙但易将浅色物料颜色加深,影响石英石板材色泽。成本低,质量高,稳定性高,操作性强,设计简单,安全系数高,携带方便。CN109910359ACN109910359A权利要求书1/1页1.一种C墨智能制衣设备,包括低坐(1),设置于低坐(1)上的架子(2),架子(2)上设有存储库(3),其特征在于:所述存储库(3)下部设有齿轮(5),架子(2)上表面设有两条在架子(2)长度方向上延伸的直线导轨(11),存储库(3)与架子(2)上表面的直线导轨(11)滑动连接,所述架子(2)中部设有不规则位口(10),存储库(3)下部设有落料口(4),所述落料口(4)的长度方向与架子(2)的长度方向垂直,落料口(4)的开口长度与不规则位口(10)的宽度相同;所述存储库(3)中部开口内设有搅拌辊(6),存储库(3)外部设有搅拌电机(7),所述搅拌电机(7)驱动端与搅拌辊(6)的一端连接。2.根据权利要求1所述的一种C墨智能制衣设备,其特征在于:所述低坐(1)外端设有传送带(8)。3.根据权利要求1所述的一种C墨智能制衣设备,其特征在于:所述低坐(1)上固定的气缸(9)驱动端与架子(2)底部固定。4.根据权利要求1所述的一种C墨智能制衣设备,其特征在于:所述存储库(3)内壁上贴有12厘米厚的玻璃。2CN109910359A说明书1/2页一种C墨智能制衣设备技术领域[0001]本发明涉及机械设备领域,具体涉及一种C墨智能制衣设备。背景技术[0002]造石英石板材生产线一般包括如下步骤:破碎机将粉料打散破碎、混料机将粉料与树脂等混合、搅拌器对混料进行搅拌调匀、布料器将调匀好的粉料均匀布置在传送带上输送给压机压板、最后抛光处理,[0003]且在存储库内壁上固定的12厘米厚玻璃,与粉料接触内壁玻璃形成隔离层,防止粉料飞溅或其他杂质混在粉料中,形成密封的隔离层,且玻璃不会对粉料的色泽造成影响。存储库与架子上表面的直线导轨滑动连接,所述架子中部设有不规则位口,存储库下部设有落料口,所述落料口的长度方向与架子的长度方向垂直,落料口的开口长度与不规则位口的宽度相同。发明内容[0004]为了解决上述存在的问题,本发明提供一种C墨智能制衣设备。[0005]本发明是通过以下技术方案实现:[0006]一种C墨智能制衣设备,包括低坐,设置于低坐上的架子,架子上设有存储库,所述存储库下部设有齿轮,架子上表面设有两条在架子长度方向上延伸的直线导轨,存储库与架子上表面的直线导轨滑动连接,所述架子中部设有不规则位口,存储库下部设有落料口,所述落料口的长度方向与架子的长度方向垂直,落料口的开口长度与不规则位口的宽度相同;所述存储库中部开口内设有搅拌辊,存储库外部设有搅拌电机,所述搅拌电机驱动端与搅拌辊的一端连接。[0007]优选的,所述低坐外端设有传送带。[0008]优选的,所述低坐上固定的气缸驱动端与架子底部固定。[0009]优选的,所述存储库内壁上贴有12厘米厚的玻璃。[0010]与现有的技术相比,本发明的有益效果是:本发明采用在架子上做直线往复运动的存储库进行布料,具有布料均匀,工作效率高的特点,且在存储库内壁上固定的12厘米厚玻璃,与粉料接触内壁玻璃形成隔离层,防止粉料飞溅或其他杂质混在粉料中,形成密封的隔离层,且玻璃不会对粉料的色泽造成影响。附图说明[0011]图1是本发明所述结构的主视图;[0012]图2是本发明所述结构的俯视图;[0013]图3是本发明所述钢管连接处左视图。[0014]图中:1、低坐;2、架子;3、存储库;4、落料口;5、齿轮;6、搅拌辊;7、电机;8、传送带;9、气缸;10、不规则位口;11、直线导轨。3CN109910359
