一种机械支架结构.pdf

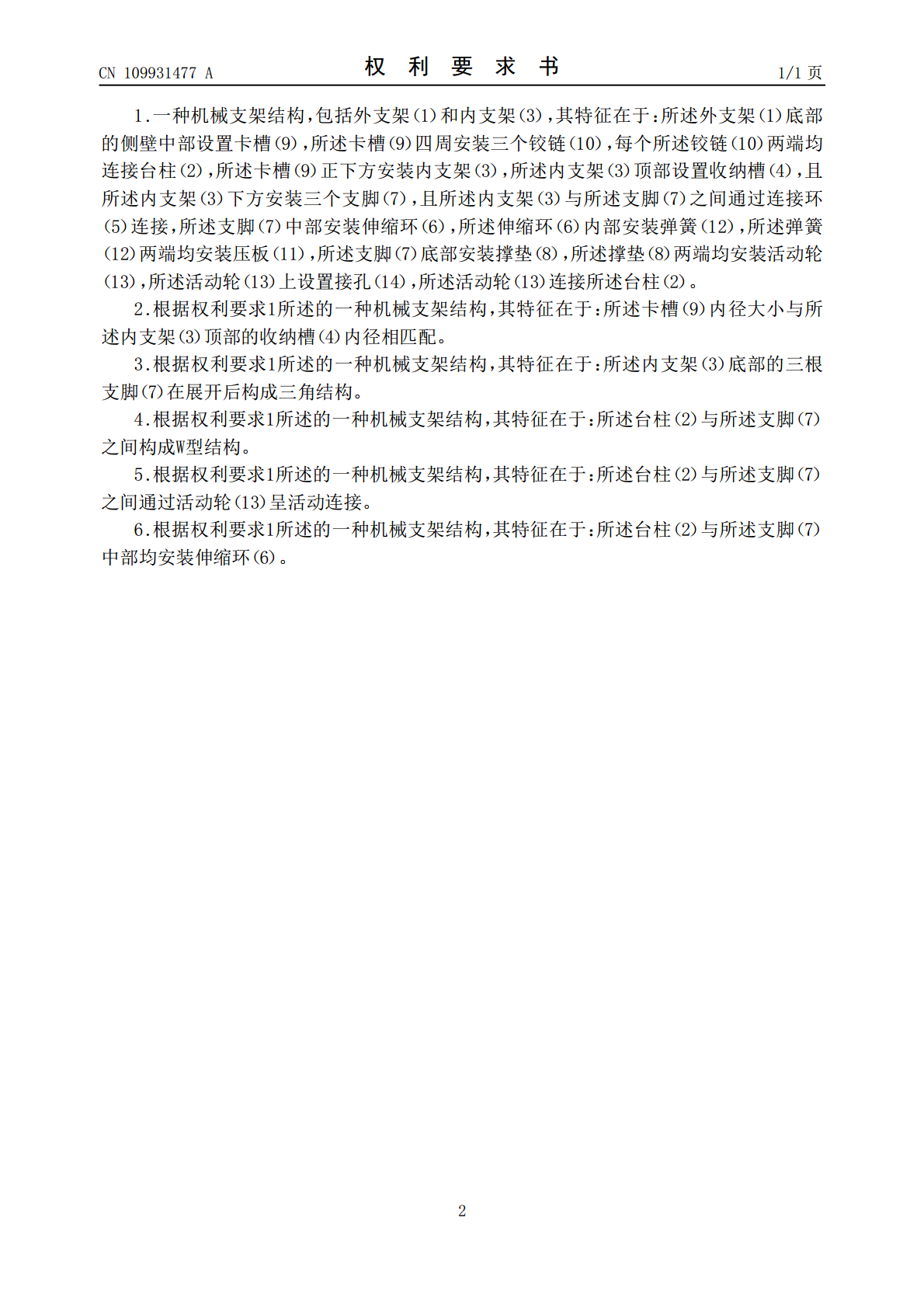

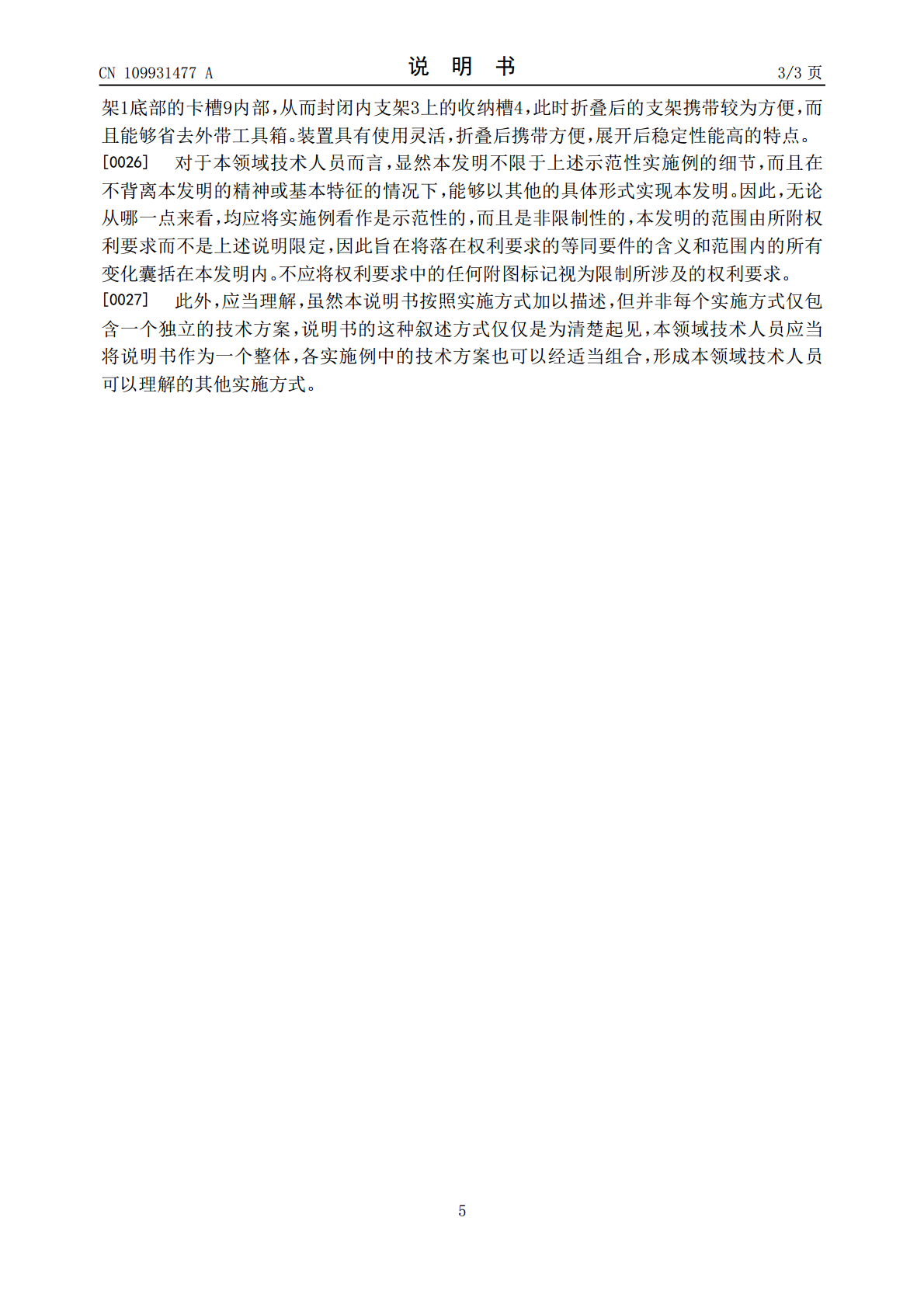

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109931477A(43)申请公布日2019.06.25(21)申请号201711356414.8(22)申请日2017.12.16(71)申请人王丽春地址350001福建省福州市鼓楼区北二环西路386号(72)发明人不公告发明人(51)Int.Cl.F16M11/38(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种机械支架结构(57)摘要本发明公开了一种机械支架结构，包括外支架、台柱、内支架、收纳槽、连接环、伸缩环、支脚、撑垫、卡槽、铰链、压板、弹簧、活动轮和接孔。本发明的有益效果是：通过在外支架下方安装内支架，在内支架顶部设置收纳槽，并且内支架底部安装三根构成三角支撑结构的支脚，使得支架在展开后更加稳定，每根支脚均通过与内支架连接处安装的连接环以及支脚中部的伸缩环从而实现可折叠的功能，在每根支脚底部均安装撑垫，撑垫两端均安装活动轮，活动轮上连接台柱，台柱一端连接到外支架底部的铰链上，台柱与支脚之间构成W型结构，并且每根台柱中部也安装伸缩环，利用铰链、伸缩环以及撑垫两端的活动轮，使得台柱也能够折叠。CN109931477ACN109931477A权利要求书1/1页1.一种机械支架结构，包括外支架（1）和内支架（3），其特征在于：所述外支架（1）底部的侧壁中部设置卡槽（9），所述卡槽（9）四周安装三个铰链（10），每个所述铰链（10）两端均连接台柱（2），所述卡槽（9）正下方安装内支架（3），所述内支架（3）顶部设置收纳槽（4），且所述内支架（3）下方安装三个支脚（7），且所述内支架（3）与所述支脚（7）之间通过连接环（5）连接，所述支脚（7）中部安装伸缩环（6），所述伸缩环（6）内部安装弹簧（12），所述弹簧（12）两端均安装压板（11），所述支脚（7）底部安装撑垫（8），所述撑垫（8）两端均安装活动轮（13），所述活动轮（13）上设置接孔（14），所述活动轮（13）连接所述台柱（2）。2.根据权利要求1所述的一种机械支架结构，其特征在于：所述卡槽（9）内径大小与所述内支架（3）顶部的收纳槽（4）内径相匹配。3.根据权利要求1所述的一种机械支架结构，其特征在于：所述内支架（3）底部的三根支脚（7）在展开后构成三角结构。4.根据权利要求1所述的一种机械支架结构，其特征在于：所述台柱（2）与所述支脚（7）之间构成W型结构。5.根据权利要求1所述的一种机械支架结构，其特征在于：所述台柱（2）与所述支脚（7）之间通过活动轮（13）呈活动连接。6.根据权利要求1所述的一种机械支架结构，其特征在于：所述台柱（2）与所述支脚（7）中部均安装伸缩环（6）。2CN109931477A说明书1/3页一种机械支架结构技术领域[0001]本发明涉及一种机械支架，具体为一种机械支架结构，属于机械领域。背景技术[0002]操作台支架是用来支撑操作台的一种机械工具，常被用于负责撑起并稳定操作台，避免工作人员在操作台上操作时出现操作台不稳定的情况。[0003]现有的操作台支架在使用时存在一定缺陷，由于需要稳定操作台，所以操作台支架一般被固定，而且整个支架各个部分之间被焊接无法活动，从而存在灵活度不高的缺陷，当支架需要拆卸带走时就存在较为不方便的问题。发明内容[0004]本发明的目的就在于为了解决上述问题而提供一种机械支架结构。[0005]本发明通过以下技术方案来实现上述目的，一种机械支架结构，包括外支架和内支架，所述外支架底部的侧壁中部设置卡槽，所述卡槽四周安装三个铰链，每个所述铰链两端均连接台柱，所述卡槽正下方安装内支架，所述内支架顶部设置收纳槽，且所述内支架下方安装三个支脚，且所述内支架与所述支脚之间通过连接环连接，所述支脚中部安装伸缩环，所述伸缩环内部安装弹簧，所述弹簧两端均安装压板，所述支脚底部安装撑垫，所述撑垫两端均安装活动轮，所述活动轮上设置接孔，所述活动轮连接所述台柱。[0006]优选的，为了使内支架在完全收纳时收纳槽恰好抵在卡槽内部，从而被卡槽封闭，所述卡槽内径大小与所述内支架顶部的收纳槽内径相匹配。[0007]优选的，为了使内支架在展开后更加稳定，所述内支架底部的三根支脚在展开后构成三角结构。[0008]优选的，为了使内支架与外支架在展开后装置整体结构更加稳定，所述台柱与所述支脚之间构成W型结构。[0009]优选的，为了使内支架与外支架之间的展开、收纳更加灵活，所述台柱与所述支脚之间通过活动轮呈活动连接。[0010]优选的，为了使台柱与支脚在支撑时具有减震功能，在收缩时具有自我恢复功能，所述台柱与所述支脚中部均安装伸缩环。[0011]本发明的有益效果是：通过在外支架下方安装内支架，在内支架顶部设置收纳槽，充当工具盒用于收纳工具，并且内支架
