海浪发电装置.pdf

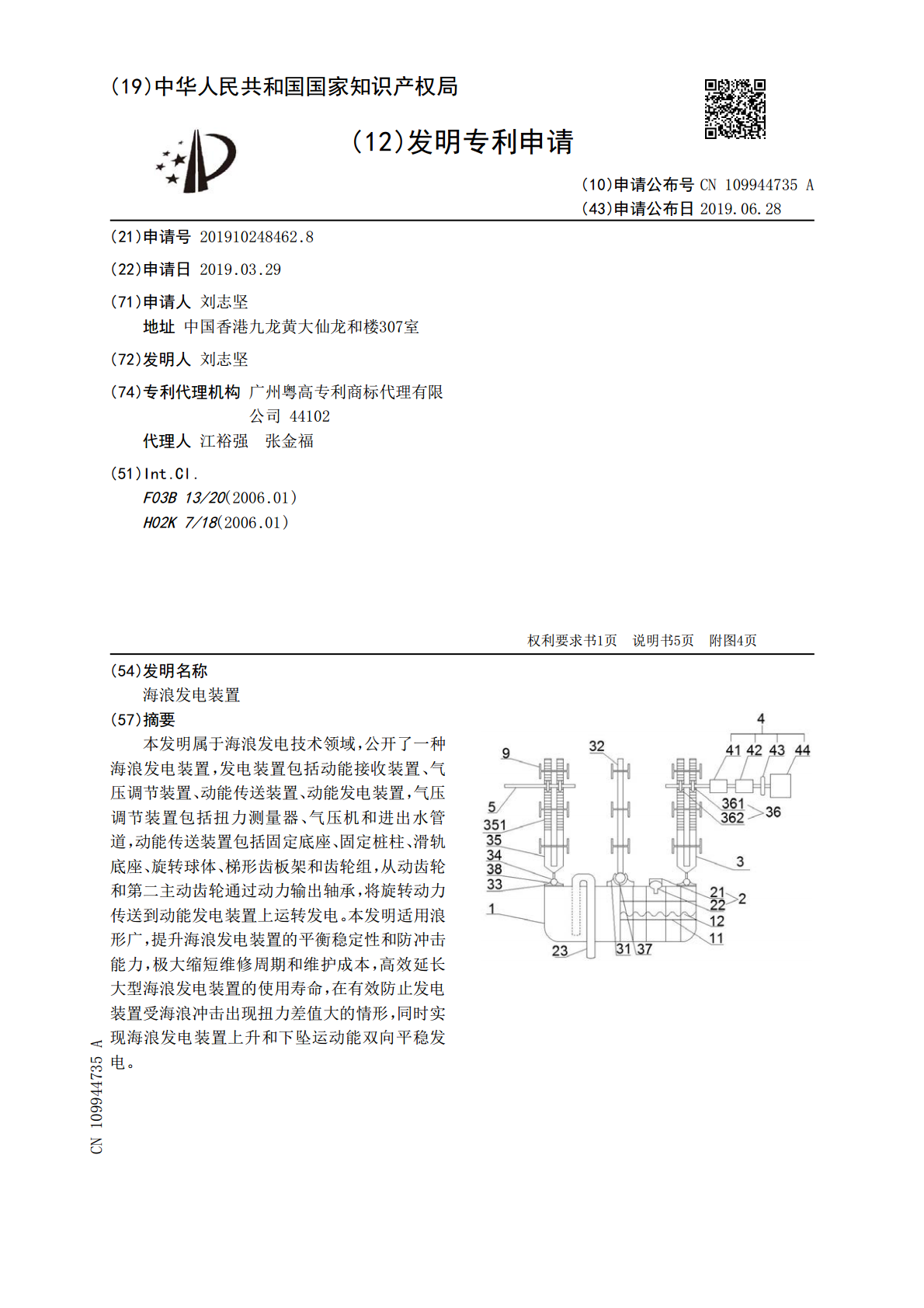

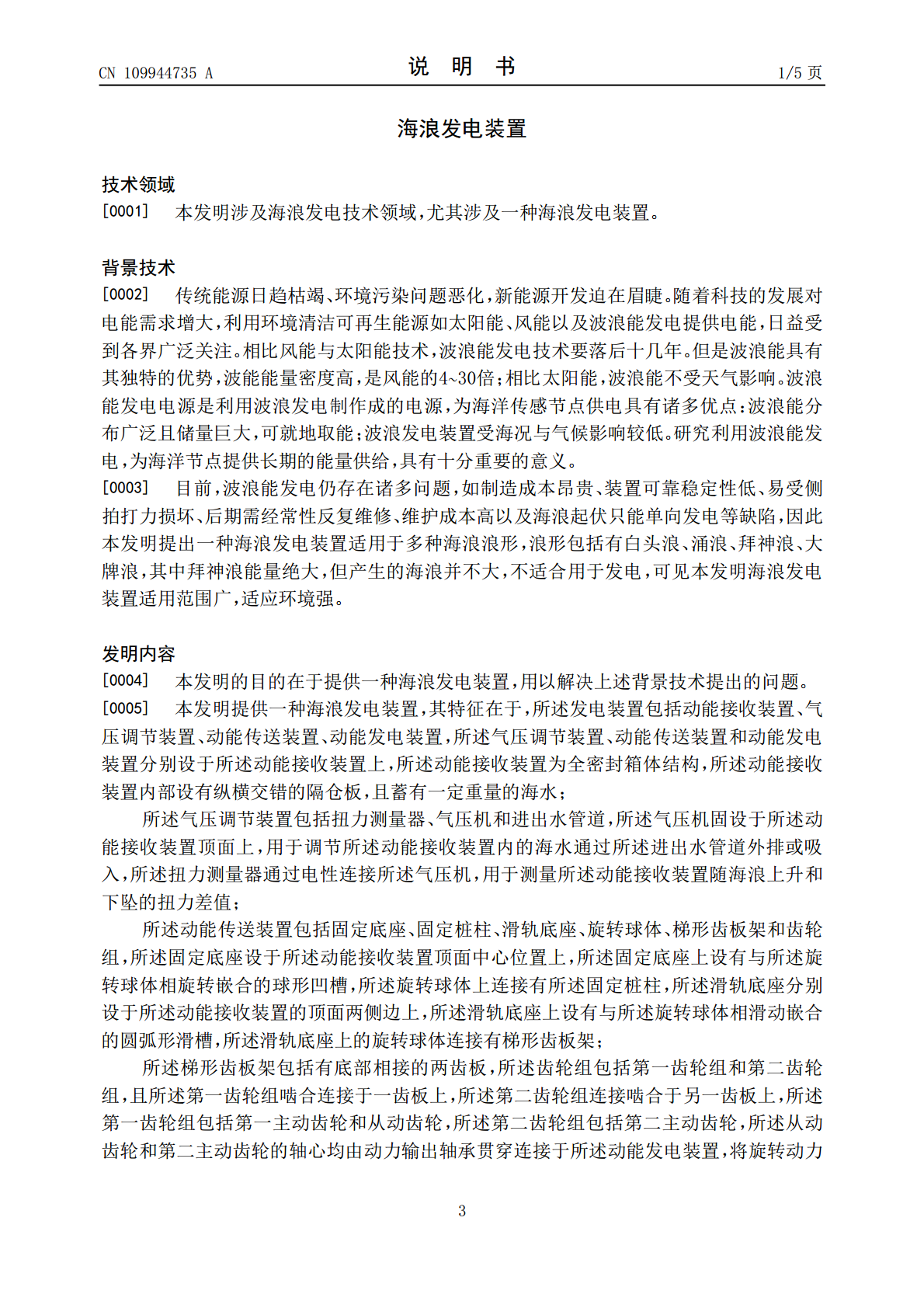

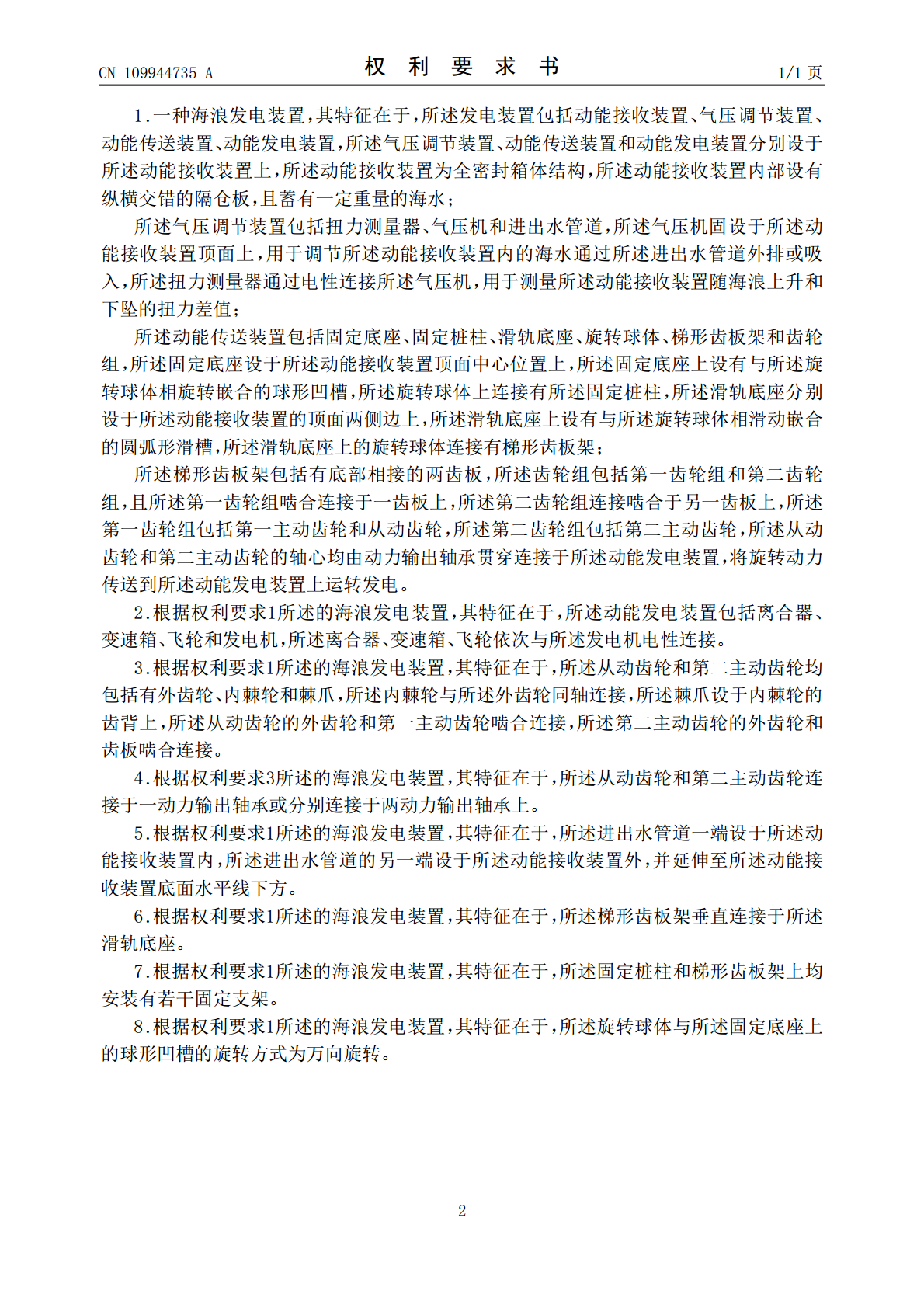

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109944735A(43)申请公布日2019.06.28(21)申请号201910248462.8(22)申请日2019.03.29(71)申请人刘志坚地址中国香港九龙黄大仙龙和楼307室(72)发明人刘志坚(74)专利代理机构广州粤高专利商标代理有限公司44102代理人江裕强张金福(51)Int.Cl.F03B13/20(2006.01)H02K7/18(2006.01)权利要求书1页说明书5页附图4页(54)发明名称海浪发电装置(57)摘要本发明属于海浪发电技术领域，公开了一种海浪发电装置，发电装置包括动能接收装置、气压调节装置、动能传送装置、动能发电装置，气压调节装置包括扭力测量器、气压机和进出水管道，动能传送装置包括固定底座、固定桩柱、滑轨底座、旋转球体、梯形齿板架和齿轮组，从动齿轮和第二主动齿轮通过动力输出轴承，将旋转动力传送到动能发电装置上运转发电。本发明适用浪形广，提升海浪发电装置的平衡稳定性和防冲击能力，极大缩短维修周期和维护成本，高效延长大型海浪发电装置的使用寿命，在有效防止发电装置受海浪冲击出现扭力差值大的情形，同时实现海浪发电装置上升和下坠运动能双向平稳发电。CN109944735ACN109944735A权利要求书1/1页1.一种海浪发电装置，其特征在于，所述发电装置包括动能接收装置、气压调节装置、动能传送装置、动能发电装置，所述气压调节装置、动能传送装置和动能发电装置分别设于所述动能接收装置上，所述动能接收装置为全密封箱体结构，所述动能接收装置内部设有纵横交错的隔仓板，且蓄有一定重量的海水；所述气压调节装置包括扭力测量器、气压机和进出水管道，所述气压机固设于所述动能接收装置顶面上，用于调节所述动能接收装置内的海水通过所述进出水管道外排或吸入，所述扭力测量器通过电性连接所述气压机，用于测量所述动能接收装置随海浪上升和下坠的扭力差值；所述动能传送装置包括固定底座、固定桩柱、滑轨底座、旋转球体、梯形齿板架和齿轮组，所述固定底座设于所述动能接收装置顶面中心位置上，所述固定底座上设有与所述旋转球体相旋转嵌合的球形凹槽，所述旋转球体上连接有所述固定桩柱，所述滑轨底座分别设于所述动能接收装置的顶面两侧边上，所述滑轨底座上设有与所述旋转球体相滑动嵌合的圆弧形滑槽，所述滑轨底座上的旋转球体连接有梯形齿板架；所述梯形齿板架包括有底部相接的两齿板，所述齿轮组包括第一齿轮组和第二齿轮组，且所述第一齿轮组啮合连接于一齿板上，所述第二齿轮组连接啮合于另一齿板上，所述第一齿轮组包括第一主动齿轮和从动齿轮，所述第二齿轮组包括第二主动齿轮，所述从动齿轮和第二主动齿轮的轴心均由动力输出轴承贯穿连接于所述动能发电装置，将旋转动力传送到所述动能发电装置上运转发电。2.根据权利要求1所述的海浪发电装置，其特征在于，所述动能发电装置包括离合器、变速箱、飞轮和发电机，所述离合器、变速箱、飞轮依次与所述发电机电性连接。3.根据权利要求1所述的海浪发电装置，其特征在于，所述从动齿轮和第二主动齿轮均包括有外齿轮、内棘轮和棘爪，所述内棘轮与所述外齿轮同轴连接，所述棘爪设于内棘轮的齿背上，所述从动齿轮的外齿轮和第一主动齿轮啮合连接，所述第二主动齿轮的外齿轮和齿板啮合连接。4.根据权利要求3所述的海浪发电装置，其特征在于，所述从动齿轮和第二主动齿轮连接于一动力输出轴承或分别连接于两动力输出轴承上。5.根据权利要求1所述的海浪发电装置，其特征在于，所述进出水管道一端设于所述动能接收装置内，所述进出水管道的另一端设于所述动能接收装置外，并延伸至所述动能接收装置底面水平线下方。6.根据权利要求1所述的海浪发电装置，其特征在于，所述梯形齿板架垂直连接于所述滑轨底座。7.根据权利要求1所述的海浪发电装置，其特征在于，所述固定桩柱和梯形齿板架上均安装有若干固定支架。8.根据权利要求1所述的海浪发电装置，其特征在于，所述旋转球体与所述固定底座上的球形凹槽的旋转方式为万向旋转。2CN109944735A说明书1/5页海浪发电装置技术领域[0001]本发明涉及海浪发电技术领域，尤其涉及一种海浪发电装置。背景技术[0002]传统能源日趋枯竭、环境污染问题恶化，新能源开发迫在眉睫。随着科技的发展对电能需求增大，利用环境清洁可再生能源如太阳能、风能以及波浪能发电提供电能，日益受到各界广泛关注。相比风能与太阳能技术，波浪能发电技术要落后十几年。但是波浪能具有其独特的优势，波能能量密度高，是风能的4~30倍；相比太阳能，波浪能不受天气影响。波浪能发电电源是利用波浪发电制作成的电源，为海洋传感节点供电具有诸多优点：波浪能分布广泛且储量巨大，可就地取能；波浪发电装置受海况与气候影响较低。研究利用波浪能发电，为海
