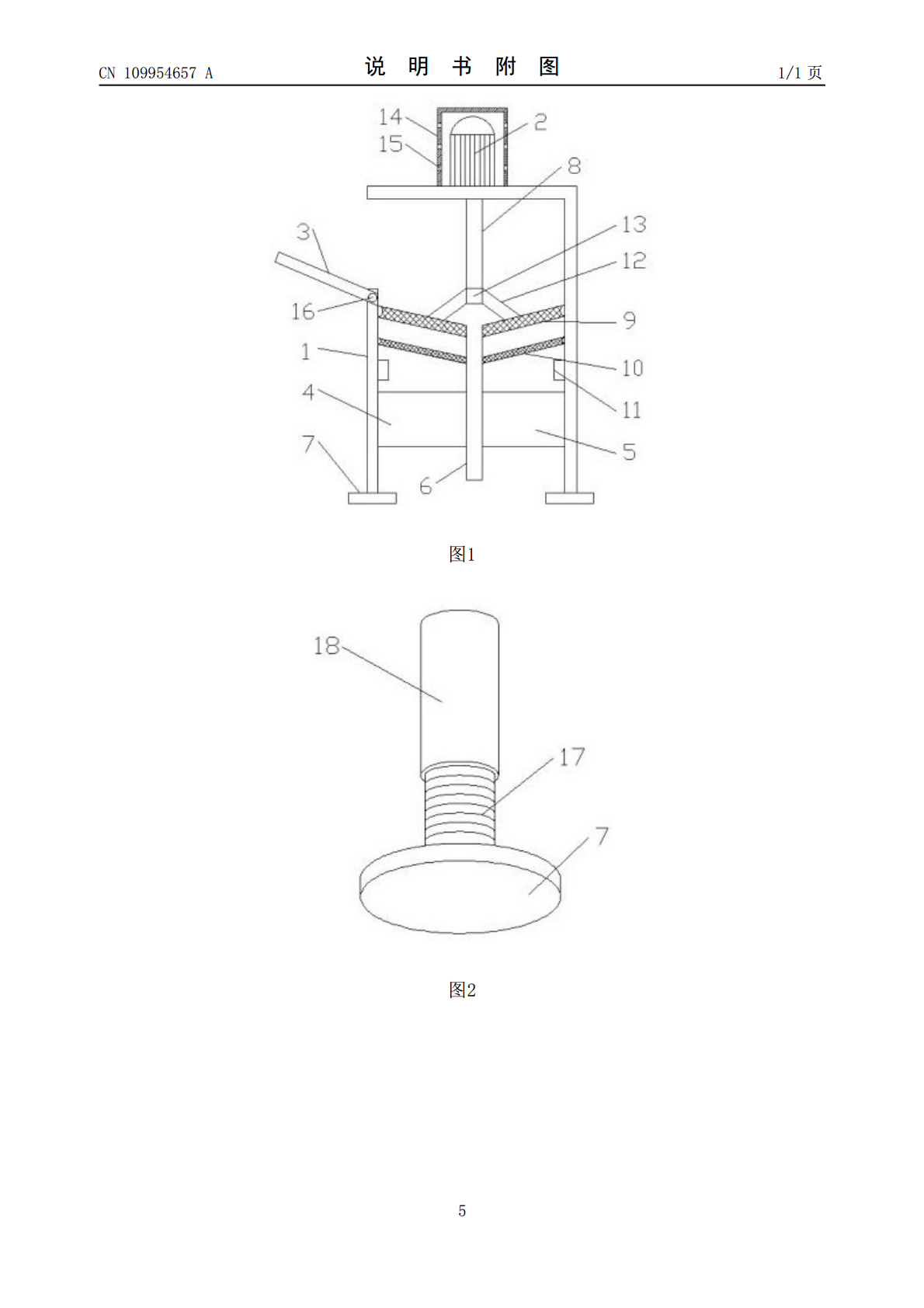

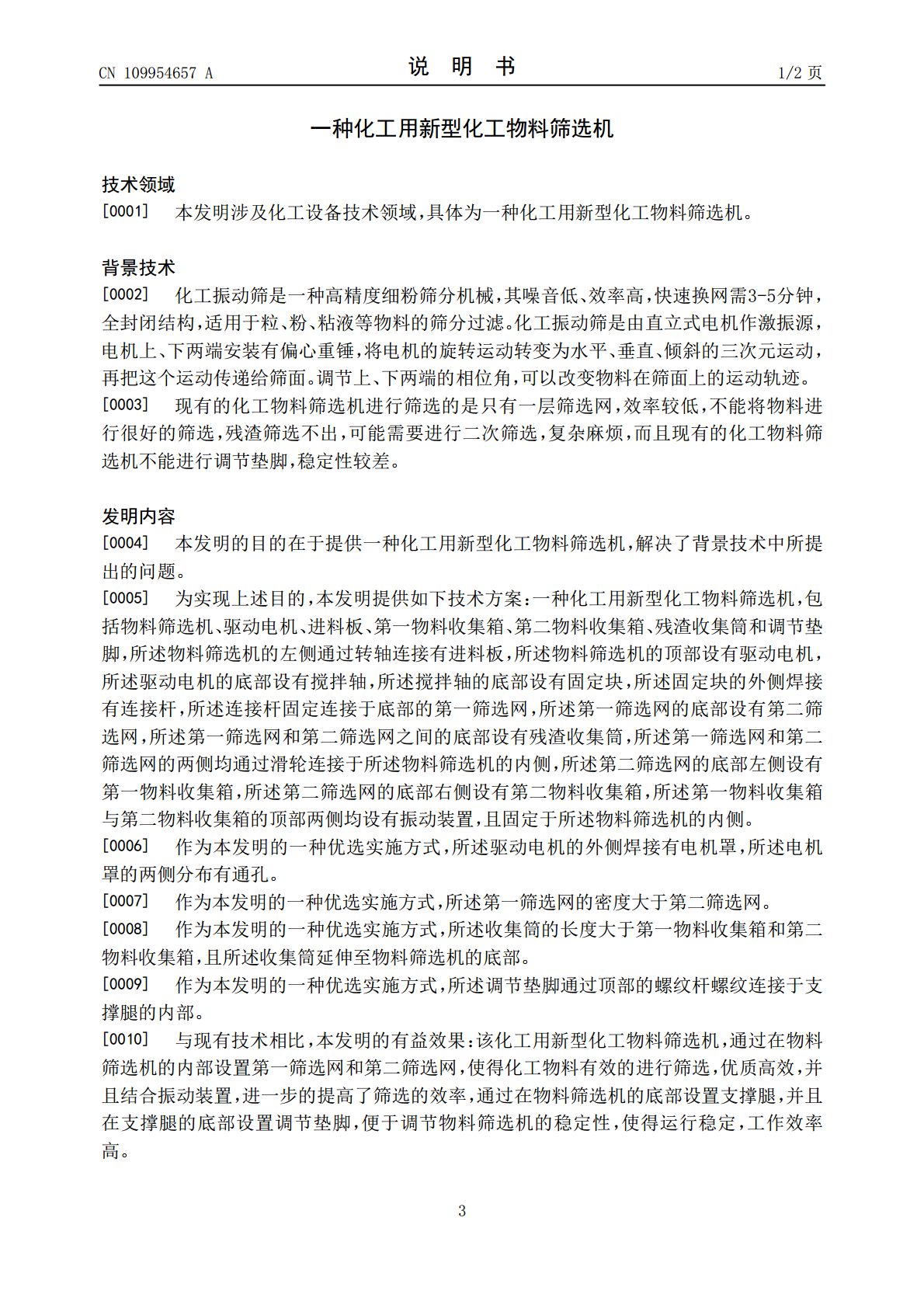

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109954657A(43)申请公布日2019.07.02(21)申请号201711434522.2(22)申请日2017.12.26(71)申请人镇江博尔顿机电有限公司地址212000江苏省镇江市新区丁卯经十二路468号A座1202室(72)发明人罗杰(51)Int.Cl.B07B1/28(2006.01)B07B1/42(2006.01)B07B1/46(2006.01)H02K9/04(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种化工用新型化工物料筛选机(57)摘要本发明公开了一种化工用新型化工物料筛选机，包括物料筛选机、驱动电机、进料板、第一物料收集箱、第二物料收集箱、残渣收集筒和调节垫脚，所述物料筛选机的左侧通过转轴连接有进料板，所述物料筛选机的顶部设有驱动电机，所述驱动电机的底部设有搅拌轴，所述搅拌轴的底部设有固定块，所述固定块的外侧焊接有连接杆，所述连接杆固定连接于底部的第一筛选网，所述第一筛选网的底部设有第二筛选网，所述第一筛选网和第二筛选网之间的底部设有残渣收集筒，所述第一筛选网和第二筛选网的两侧均通过滑轮连接于所述物料筛选机的内侧。该化工用新型化工物料筛选机，设置第一筛选网和第二筛选网，使得化工物料有效的进行筛选，优质高效。CN109954657ACN109954657A权利要求书1/1页1.一种化工用新型化工物料筛选机，包括物料筛选机（1）、驱动电机（2）、进料板（3）、第一物料收集箱（4）、第二物料收集箱（5）、残渣收集筒（6）和调节垫脚（7），其特征在于：所述物料筛选机（1）的左侧通过转轴（16）连接有进料板（3），所述物料筛选机（1）的顶部设有驱动电机（2），所述驱动电机（2）的底部设有搅拌轴（8），所述搅拌轴（8）的底部设有固定块（13），所述固定块（13）的外侧焊接有连接杆（12），所述连接杆（12）固定连接于底部的第一筛选网（9），所述第一筛选网（9）的底部设有第二筛选网（10），所述第一筛选网（9）和第二筛选网（10）之间的底部设有残渣收集筒（6），所述第一筛选网（9）和第二筛选网（10）的两侧均通过滑轮连接于所述物料筛选机（1）的内侧，所述第二筛选网（10）的底部左侧设有第一物料收集箱（4），所述第二筛选网（10）的底部右侧设有第二物料收集箱（5），所述第一物料收集箱（4）与第二物料收集箱（5）的顶部两侧均设有振动装置（11），且固定于所述物料筛选机（1）的内侧。2.根据权利要求1所述的一种化工用新型化工物料筛选机，其特征在于：所述驱动电机（2）的外侧焊接有电机罩（14），所述电机罩（14）的两侧分布有通孔（15）。3.根据权利要求1所述的一种化工用新型化工物料筛选机，其特征在于：所述第一筛选网（9）的密度大于第二筛选网（10）。4.根据权利要求1所述的一种化工用新型化工物料筛选机，其特征在于：所述收集筒（6）的长度大于第一物料收集箱（4）和第二物料收集箱（5），且所述收集筒（6）延伸至物料筛选机（1）的底部。5.根据权利要求1所述的一种化工用新型化工物料筛选机，其特征在于：所述调节垫脚（7）通过顶部的螺纹杆（17）螺纹连接于支撑腿（18）的内部。2CN109954657A说明书1/2页一种化工用新型化工物料筛选机技术领域[0001]本发明涉及化工设备技术领域，具体为一种化工用新型化工物料筛选机。背景技术[0002]化工振动筛是一种高精度细粉筛分机械，其噪音低、效率高，快速换网需3-5分钟，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。化工振动筛是由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。[0003]现有的化工物料筛选机进行筛选的是只有一层筛选网，效率较低，不能将物料进行很好的筛选，残渣筛选不出，可能需要进行二次筛选，复杂麻烦，而且现有的化工物料筛选机不能进行调节垫脚，稳定性较差。发明内容[0004]本发明的目的在于提供一种化工用新型化工物料筛选机，解决了背景技术中所提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种化工用新型化工物料筛选机，包括物料筛选机、驱动电机、进料板、第一物料收集箱、第二物料收集箱、残渣收集筒和调节垫脚，所述物料筛选机的左侧通过转轴连接有进料板，所述物料筛选机的顶部设有驱动电机，所述驱动电机的底部设有搅拌轴，所述搅拌轴的底部设有固定块，所述固定块的外侧焊接有连接杆，所述连接杆固定连接于底部的第一筛选网，所述第一筛选网的底部设有第二筛选网，所述第一筛选网和第二筛选网之间的底部设有残渣收集筒，所述第一筛选网和第
