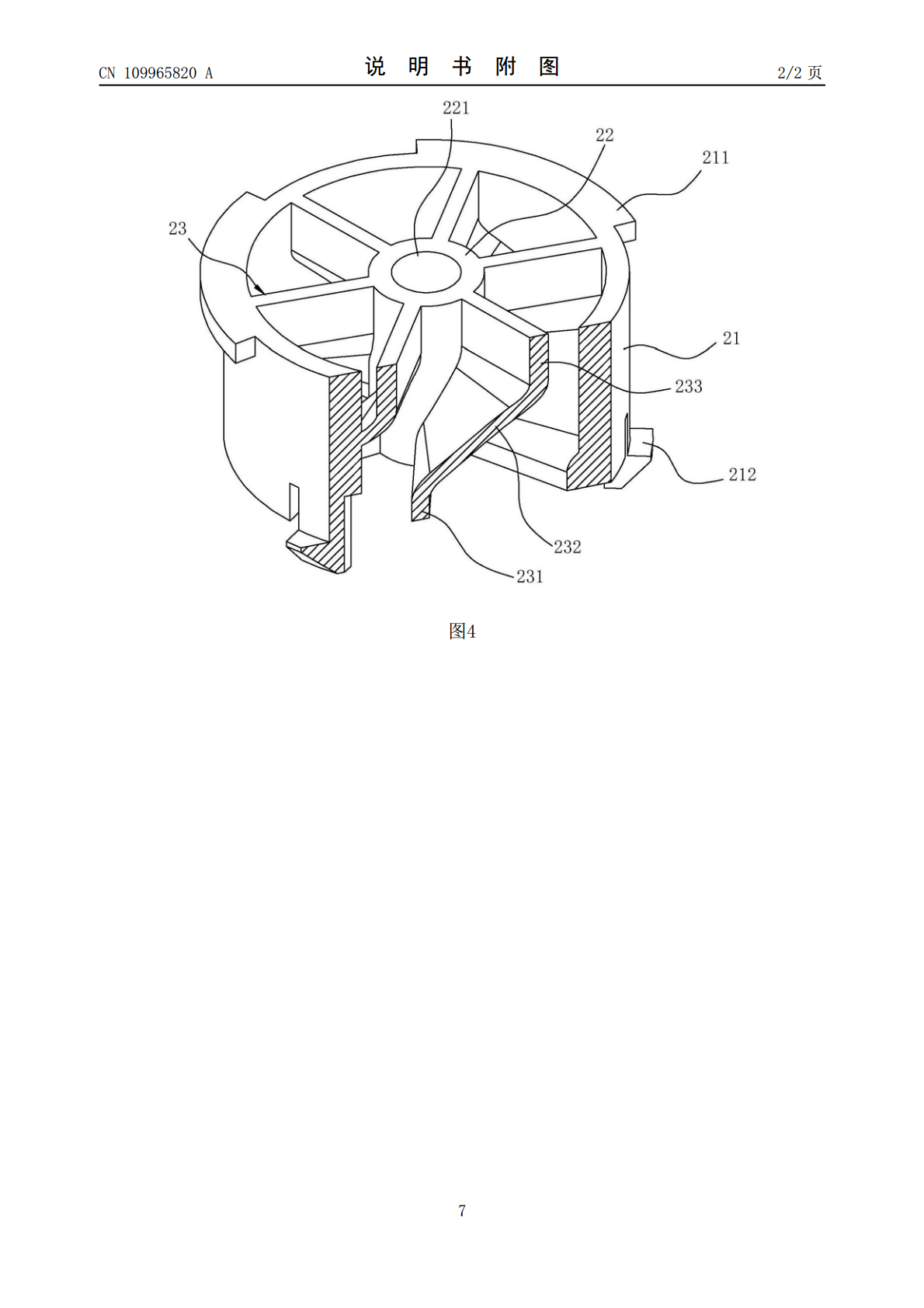

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109965820A(43)申请公布日2019.07.05(21)申请号201711458483.X(22)申请日2017.12.28(71)申请人宁波方太厨具有限公司地址315336浙江省宁波市杭州湾新区滨海二路218号(72)发明人顾洪良徐慧(74)专利代理机构宁波诚源专利事务所有限公司33102代理人徐雪波张群(51)Int.Cl.A47L15/42(2006.01)A47J43/24(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种喷淋臂(57)摘要本发明涉及一种喷淋臂，包括喷淋臂本体，所述喷淋臂本体内部中空从而形成集水腔，所述喷淋臂本体的外壁面上开设有与该集水腔相连通的出水孔，其特征在于：还包括设于出水孔中并能在水流冲击下旋转的第一叶轮。本发明在喷淋臂的出水孔设置了能转动的第一叶轮，使用时，喷淋臂转动会在箱体内的整体区域形成幅度较小的湍流，第一叶轮在水流冲洗下转动使出水孔喷出的水流在小范围内形成显著的湍流，双重湍流作用强化了水流对果蔬或碗碟的清洗强度，提高了清洗效果。CN109965820ACN109965820A权利要求书1/1页1.一种喷淋臂，包括喷淋臂本体(1)，所述喷淋臂本体(1)内部中空从而形成集水腔(11)，所述喷淋臂本体(1)的外壁面上开设有与该集水腔(11)相连通的出水孔(12)，其特征在于：还包括设于出水孔(12)中并能在水流冲击下旋转的第一叶轮(2)。2.根据权利要求1所述的喷淋臂，其特征在于：所述第一叶轮(2)包括中心轴(22)及至少两个在中心轴(22)的外周面上沿周向均匀分布的第一叶片(23)。3.根据权利要求2所述的喷淋臂，其特征在于：所述第一叶片(23)包括有依次衔接的第一部分(231)、第二部分(232)及第三部分(233)，所述第一部分(231)沿中心轴(22)的轴向延伸，所述第二部分(232)在中心轴(22)的外周面上螺旋延伸，所述第三部分(233)沿中心轴(22)的轴向延伸，且所述第一部分(231)、第二部分(232)、第三部分(233)在衔接处平滑过渡。4.根据权利要求2所述的喷淋臂，其特征在于：所述中心轴(22)内部中空并上下贯通从而形成供水流通过的流道(221)。5.根据权利要求2所述的喷淋臂，其特征在于：所述的第一叶轮(2)还包括成形为圆筒状的本体(21)，所述中心轴(22)位于该本体(21)中心并与本体(21)同轴心布置，所述第一叶片(23)的外边缘与本体(21)内壁面相连接，所述本体(21)能转动地设于出水孔(12)中。6.根据权利要求5所述的喷淋臂，其特征在于：所述本体(21)的顶部边缘设置有向外延伸的卡边(211)，所述本体(21)的底部边缘设置有弹性卡脚(212)，所述卡边(211)与出水孔(12)上端的喷淋臂本体(1)外表面相抵、所述卡脚(212)与出水孔(12)下端的喷淋臂本体(1)内表面相抵从而将本体(21)约束在喷淋臂本体(1)上。7.根据权利要求1～6中任一权利要求所述的喷淋臂，其特征在于：还包括第二叶轮(3)，该第二叶轮(3)能转动地设于喷淋臂本体(1)具有出水孔(11)的外侧壁上。8.根据权利要求7所述的喷淋臂，其特征在于：所述喷淋臂本体(1)的外侧壁上设置有向外延伸的连接轴(13)，所述第二叶轮(3)具有能转动地套置在该连接轴(13)外的轴套(31)及间隔布置于该轴套(31)外周的至少三个第二叶片(32)。9.根据权利要求8所述的喷淋臂，其特征在于：所述连接轴(13)的外端设置有能将第二叶轮(3)的轴套(31)始终约束在连接轴(13)上的卡勾(131)。10.根据权利要求8所述的喷淋臂，其特征在于：所述的出水孔(12)至少有三个环绕所述的第二叶轮(3)设置，并且这些出水孔(12)的出水方向朝向同一个旋转方向。2CN109965820A说明书1/3页一种喷淋臂技术领域[0001]本发明涉及一种喷淋臂，具体指能使水流湍动从而提高清洗效果的喷淋臂。背景技术[0002]随着人们生活水平的日益提高，洗碗机作为一种厨房用家电产品，越来越多的进入家庭。目前市场上的洗碗机一般分为台式、柜式、槽式三种，其中，台式洗碗机即为整体式独立结构，一般放置在台面上使用；柜式洗碗机也是一种独立结构，但需要嵌入到厨柜中使用；槽式洗碗机则是与水槽结合在一起，一般安装在厨房橱柜中使用。[0003]上述各种形式的洗碗机一般均是通过水泵将水提起并喷向清洗空间中的碗碟从而达到清洗作用。例如，申请号为CN97236119.7的中国专利《微电脑光控全自动洗碗机》、申请号为CN00240098.7的中国专利《一种洗碗机》均披露了类似结构，该类结构中，喷向碗碟的水流冲击力较弱，且不够均匀，当碗碟较多时
