一种便携式洗杯机.pdf

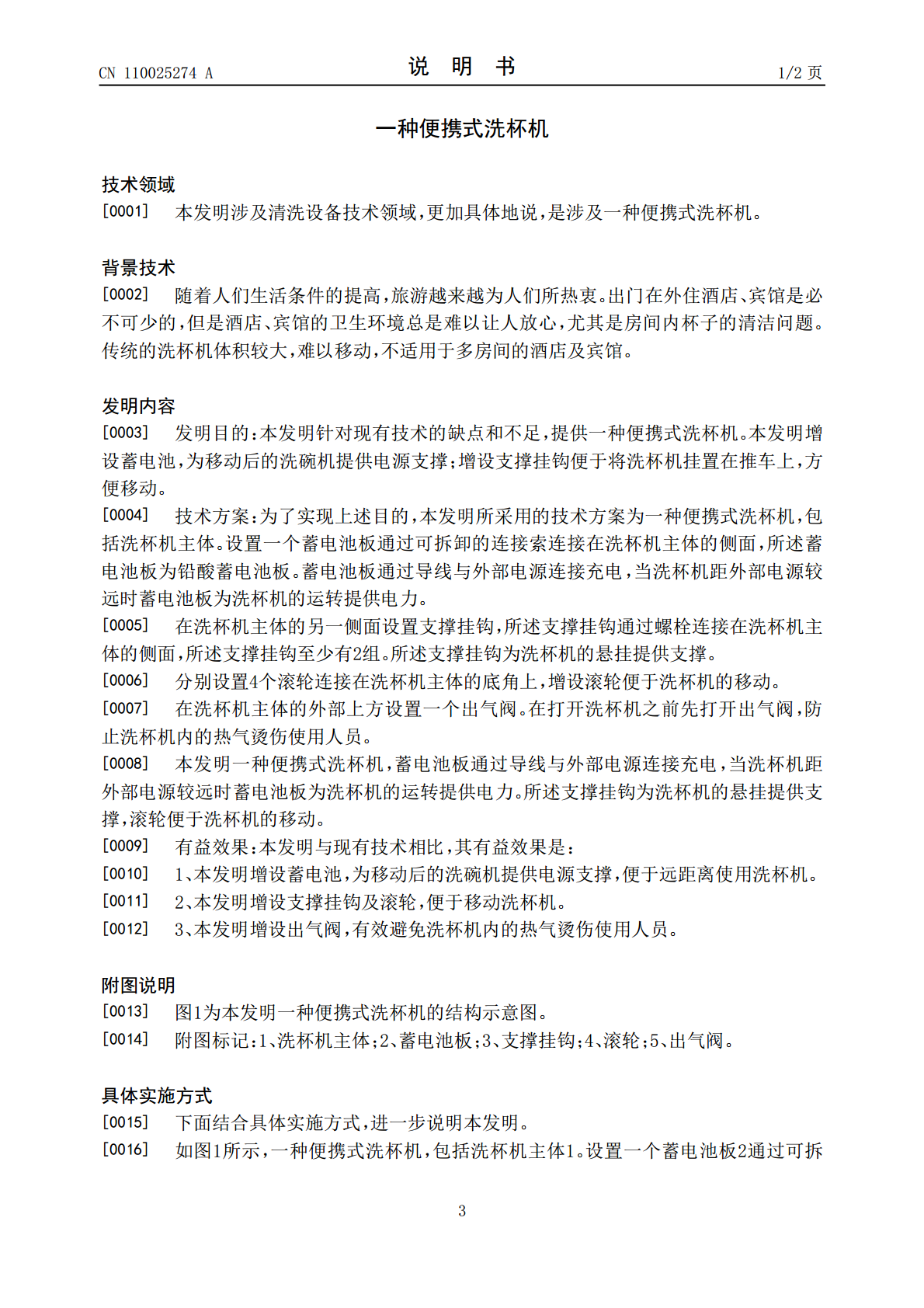

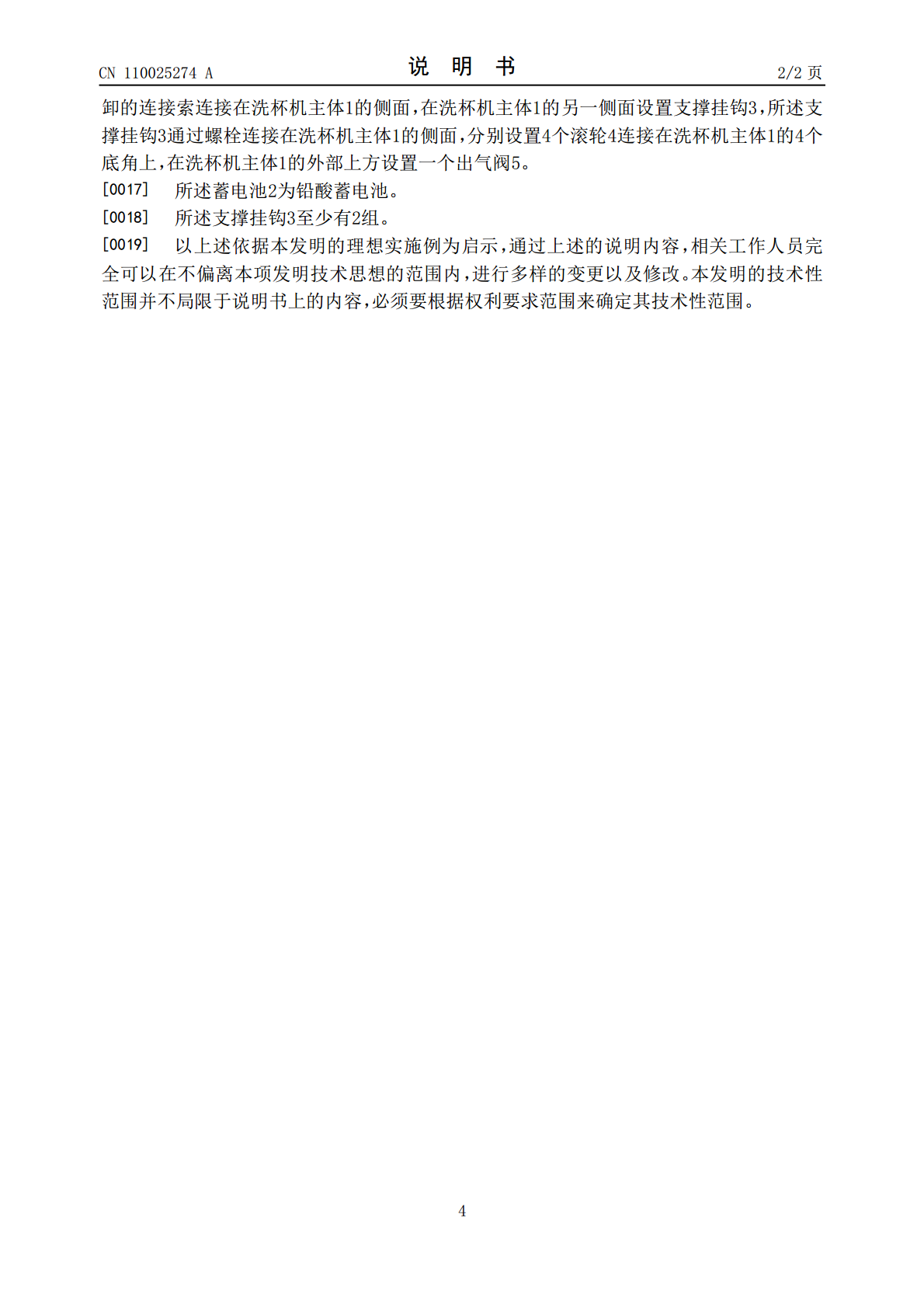

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110025274A(43)申请公布日2019.07.19(21)申请号201910278110.7(22)申请日2019.04.09(71)申请人泰州浩邦科技发展有限公司地址225300江苏省泰州市海陵区工业园区区街共建区13#厂房(72)发明人韩唯韩啸(51)Int.Cl.A47L15/00(2006.01)A47L15/42(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种便携式洗杯机(57)摘要本发明公开了一种便携式洗杯机，包括洗杯机主体。设置一个蓄电池板通过可拆卸的连接索连接在洗杯机主体的侧面，在洗杯机主体的另一侧面设置支撑挂钩，所述支撑挂钩通过螺栓连接在洗杯机主体的侧面，所述支撑挂钩至少有2组。所述支撑挂钩为洗杯机的悬挂提供支撑。分别设置4个滚轮连接在洗杯机主体的底角上，增设滚轮便于洗杯机的移动。在洗杯机主体的外部上方设置一个出气阀。本发明增设蓄电池，为移动后的洗碗机提供电源支撑，便于远距离使用洗杯机；增设支撑挂钩及滚轮，便于移动洗杯机；增设出气阀，有效避免洗杯机内的热气烫伤使用人员。CN110025274ACN110025274A权利要求书1/1页1.一种便携式洗杯机，包括洗杯机主体(1)，其特征在于：设置一个蓄电池板(2)通过可拆卸的连接索连接在洗杯机主体(1)的侧面，在洗杯机主体(1)的另一侧面设置支撑挂钩(3)，所述支撑挂钩(3)通过螺栓连接在洗杯机主体(1)的侧面，分别设置4个滚轮(4)连接在洗杯机主体(1)的4个底角上，在洗杯机主体(1)的外部上方设置一个出气阀(5)。2.根据权利要求1所述一种便携式洗杯机，其特征在于：所述蓄电池板(2)为铅酸蓄电池板。3.根据权利要求1所述一种便携式洗杯机，其特征在于：所述支撑挂钩(3)至少有2组。2CN110025274A说明书1/2页一种便携式洗杯机技术领域[0001]本发明涉及清洗设备技术领域，更加具体地说，是涉及一种便携式洗杯机。背景技术[0002]随着人们生活条件的提高，旅游越来越为人们所热衷。出门在外住酒店、宾馆是必不可少的，但是酒店、宾馆的卫生环境总是难以让人放心，尤其是房间内杯子的清洁问题。传统的洗杯机体积较大，难以移动，不适用于多房间的酒店及宾馆。发明内容[0003]发明目的：本发明针对现有技术的缺点和不足，提供一种便携式洗杯机。本发明增设蓄电池，为移动后的洗碗机提供电源支撑；增设支撑挂钩便于将洗杯机挂置在推车上，方便移动。[0004]技术方案：为了实现上述目的，本发明所采用的技术方案为一种便携式洗杯机，包括洗杯机主体。设置一个蓄电池板通过可拆卸的连接索连接在洗杯机主体的侧面，所述蓄电池板为铅酸蓄电池板。蓄电池板通过导线与外部电源连接充电，当洗杯机距外部电源较远时蓄电池板为洗杯机的运转提供电力。[0005]在洗杯机主体的另一侧面设置支撑挂钩，所述支撑挂钩通过螺栓连接在洗杯机主体的侧面，所述支撑挂钩至少有2组。所述支撑挂钩为洗杯机的悬挂提供支撑。[0006]分别设置4个滚轮连接在洗杯机主体的底角上，增设滚轮便于洗杯机的移动。[0007]在洗杯机主体的外部上方设置一个出气阀。在打开洗杯机之前先打开出气阀，防止洗杯机内的热气烫伤使用人员。[0008]本发明一种便携式洗杯机，蓄电池板通过导线与外部电源连接充电，当洗杯机距外部电源较远时蓄电池板为洗杯机的运转提供电力。所述支撑挂钩为洗杯机的悬挂提供支撑，滚轮便于洗杯机的移动。[0009]有益效果：本发明与现有技术相比，其有益效果是：[0010]1、本发明增设蓄电池，为移动后的洗碗机提供电源支撑，便于远距离使用洗杯机。[0011]2、本发明增设支撑挂钩及滚轮，便于移动洗杯机。[0012]3、本发明增设出气阀，有效避免洗杯机内的热气烫伤使用人员。附图说明[0013]图1为本发明一种便携式洗杯机的结构示意图。[0014]附图标记：1、洗杯机主体；2、蓄电池板；3、支撑挂钩；4、滚轮；5、出气阀。具体实施方式[0015]下面结合具体实施方式，进一步说明本发明。[0016]如图1所示，一种便携式洗杯机，包括洗杯机主体1。设置一个蓄电池板2通过可拆3CN110025274A说明书2/2页卸的连接索连接在洗杯机主体1的侧面，在洗杯机主体1的另一侧面设置支撑挂钩3，所述支撑挂钩3通过螺栓连接在洗杯机主体1的侧面，分别设置4个滚轮4连接在洗杯机主体1的4个底角上，在洗杯机主体1的外部上方设置一个出气阀5。[0017]所述蓄电池2为铅酸蓄电池。[0018]所述支撑挂钩3至少有2组。[0019]以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本发明的技
