一种用于环境治理的土壤修复装置.pdf

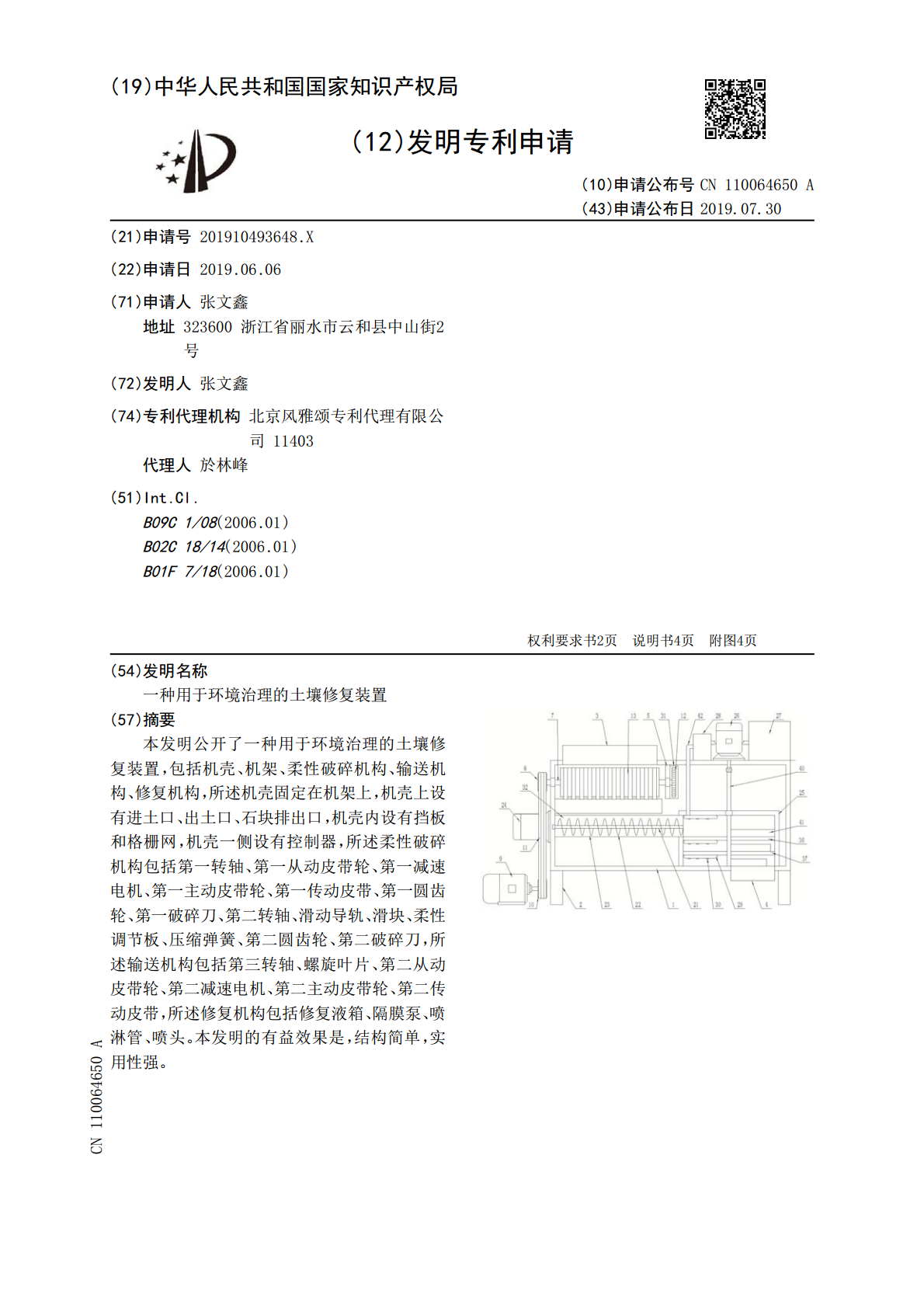

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110064650A(43)申请公布日2019.07.30(21)申请号201910493648.X(22)申请日2019.06.06(71)申请人张文鑫地址323600浙江省丽水市云和县中山街2号(72)发明人张文鑫(74)专利代理机构北京风雅颂专利代理有限公司11403代理人於林峰(51)Int.Cl.B09C1/08(2006.01)B02C18/14(2006.01)B01F7/18(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种用于环境治理的土壤修复装置(57)摘要本发明公开了一种用于环境治理的土壤修复装置，包括机壳、机架、柔性破碎机构、输送机构、修复机构，所述机壳固定在机架上，机壳上设有进土口、出土口、石块排出口，机壳内设有挡板和格栅网，机壳一侧设有控制器，所述柔性破碎机构包括第一转轴、第一从动皮带轮、第一减速电机、第一主动皮带轮、第一传动皮带、第一圆齿轮、第一破碎刀、第二转轴、滑动导轨、滑块、柔性调节板、压缩弹簧、第二圆齿轮、第二破碎刀，所述输送机构包括第三转轴、螺旋叶片、第二从动皮带轮、第二减速电机、第二主动皮带轮、第二传动皮带，所述修复机构包括修复液箱、隔膜泵、喷淋管、喷头。本发明的有益效果是，结构简单，实用性强。CN110064650ACN110064650A权利要求书1/2页1.一种用于环境治理的土壤修复装置，包括机壳(1)、机架(2)、柔性破碎机构、输送机构、修复机构，其特征在于，所述机壳(1)固定在机架(2)上，机壳(1)顶端左侧设有进土口(3)，机壳(1)内设有挡板(5)，机壳(1)一侧设有控制器(6)；所述柔性破碎机构包括位于机壳(1)内的第一转轴(7)，第一转轴(7)通过两个第一轴承分别安装在挡板(5)和机壳(1)上，第一转轴(7)左端伸出机壳(1)且安装有第一从动皮带轮(8)，机壳(1)一侧设有第一减速电机(9)，第一减速电机(9)旋转端安装有第一主动皮带轮(10)，第一主动皮带轮(10)与第一从动皮带轮(8)间通过第一传动皮带(11)张紧连接，第一转轴(7)右端伸出挡板(5)且安装有第一圆齿轮(12)，第一转轴(7)上安装有第一破碎刀(13)，第一转轴(7)一侧设有第二转轴(14)，挡板(5)和机壳(1)上均设有两个滑动导轨(15)，滑动导轨(15)上均安装有滑块(16)，滑块(16)间固定有柔性调节板(17)，柔性调节板(17)远离第一转轴(7)的一端设有压缩弹簧(18)，压缩弹簧(18)一端固定在机壳(1)上另一端固定在柔性调节板(17)上，第二转轴(14)通过两个第二轴承分别安装在两个柔性调节板(17)上，第二转轴(14)右端穿插过挡板(5)且安装有第二圆齿轮(19)，第二圆齿轮(19)与第一圆齿轮(12)啮合连接，第二转轴(14)上安装有第二破碎刀(20)；所述输送机构包括位于机壳(1)底部的第三转轴(21)，第三转轴(21)左端通过第三轴承安装在机壳(1)上，第三转轴(21)上安装有螺旋叶片(22)，机壳(1)左端安装有第二减速电机(24)，第三转轴(21)左端伸出机壳(1)且与第二减速电机(24)旋转端连接，螺旋叶片(22)下方设有输送板(23)，输送板(23)固定在机壳(1)内；所述修复机构包括固定在机壳(1)内的搅拌混合筒(25)，搅拌混合桶(25)左端开有开口，输送板(23)右端固定在开口处，搅拌混合筒(25)内固定有第一隔板(36)和第二隔板(37)，搅拌混合筒(25)上端中心处嵌装有第四轴承，第一隔板(36)上开有第一落料口(38)，第二隔板(37)上开有第二落料口(39)，搅拌混合筒(25)底部开有贯通机壳(1)的出土口(4)，搅拌混合筒(25)与第一隔板(36)和第二隔板(37)隔断的空腔内均设有喷淋管(29)，喷淋管(29)均设有若干喷头(30)，机壳(1)顶端安装有搅拌电机(26)和修复液箱(27)，修复液箱(27)通过给水管(42)与喷淋管(29)连接，给水管(42)上串接有隔膜泵(28)，搅拌电机(26)旋转端通过联轴器连有搅拌轴(40)，搅拌轴(40)下端穿插过第四轴承、第一隔板(36)和第二隔板(37)伸入搅拌混合筒(25)内，搅拌轴(40)上固定有三个搅拌叶(41)，搅拌叶(41)间隔分布在搅拌混合筒(25)与第一隔板(36)和第二隔板(37)隔断的空腔内。2.根据权利要求1所述的一种用于环境治理的土壤修复装置,其特征在于，所述挡板(5)上开有供第二转轴(14)横移的横移口，挡板(5)上固定有保护壳(31)，保护壳(31)包覆第一圆齿轮(12)和第二圆齿轮(19)。3.根据权利要求1所述的一种用于环境治理的土壤修复装置,其特征在于，所述挡板(5)上端固定
