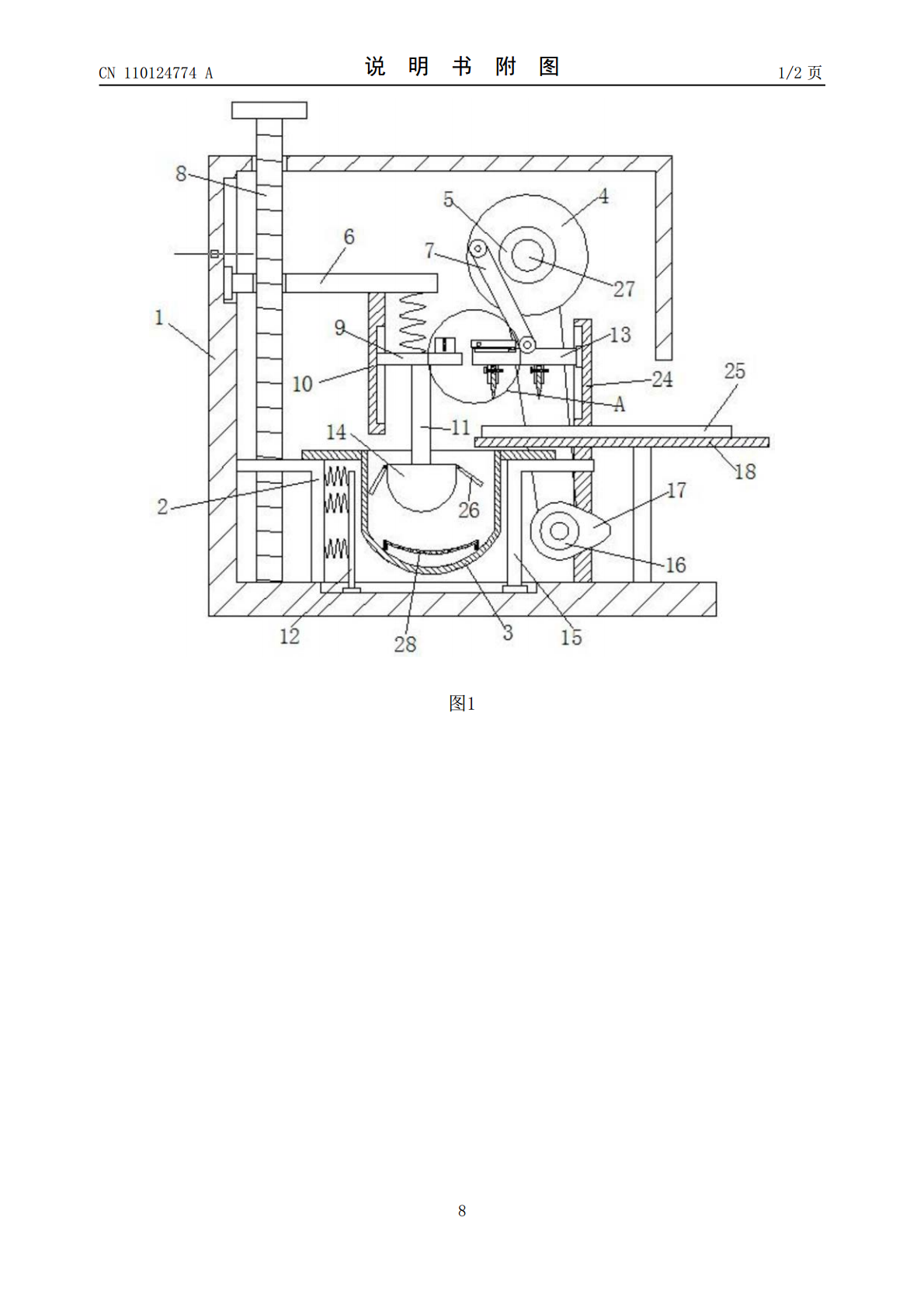

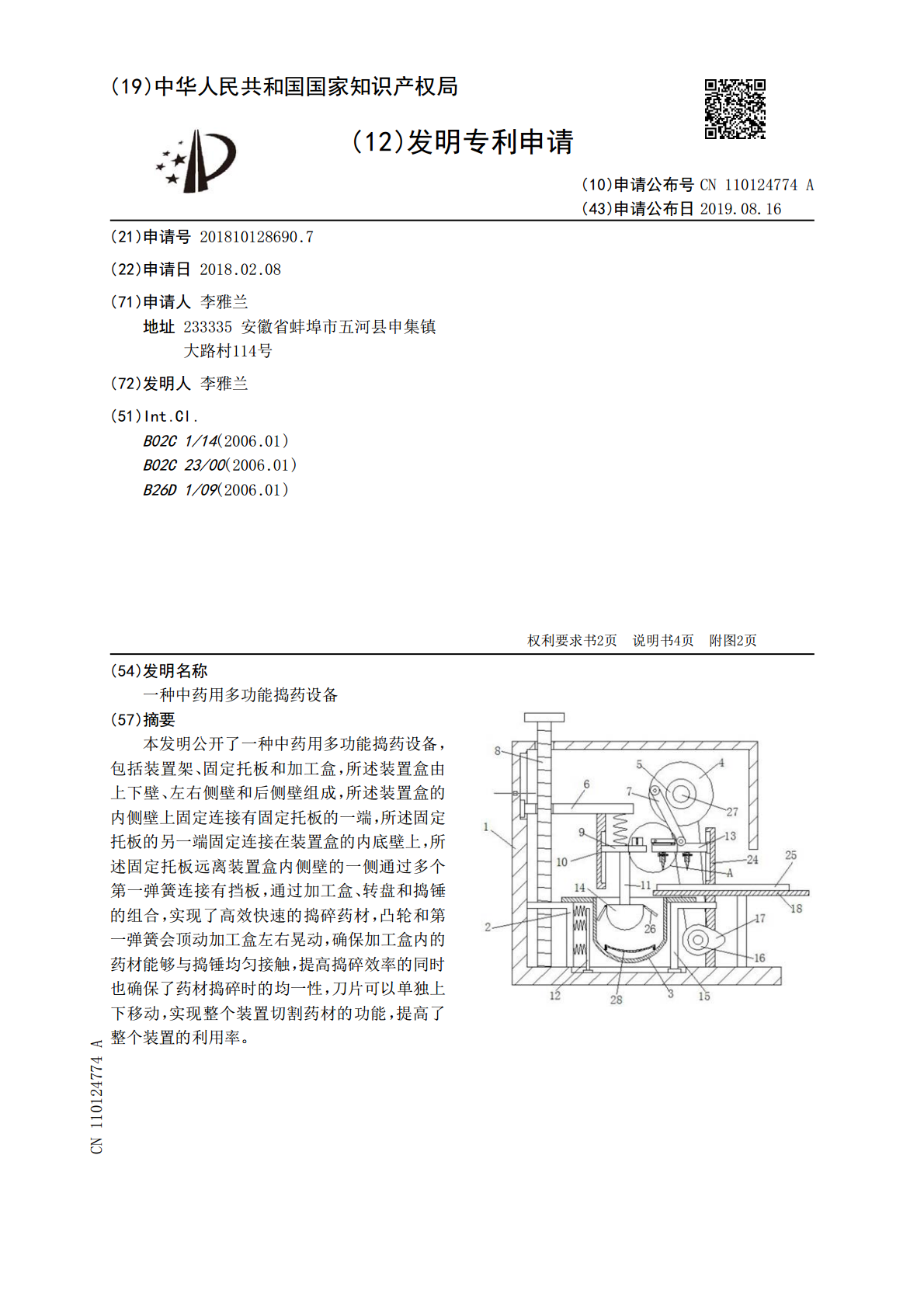

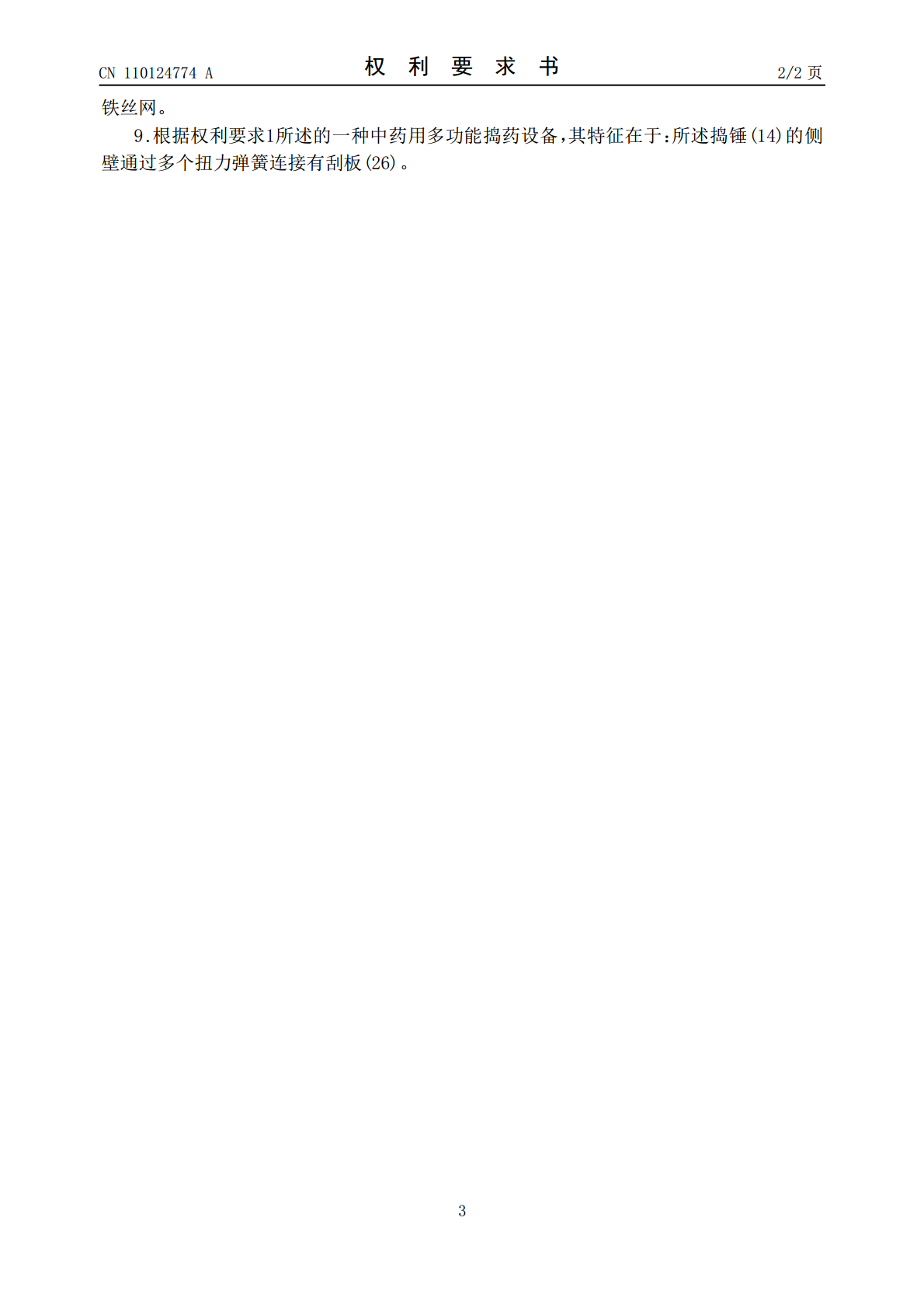

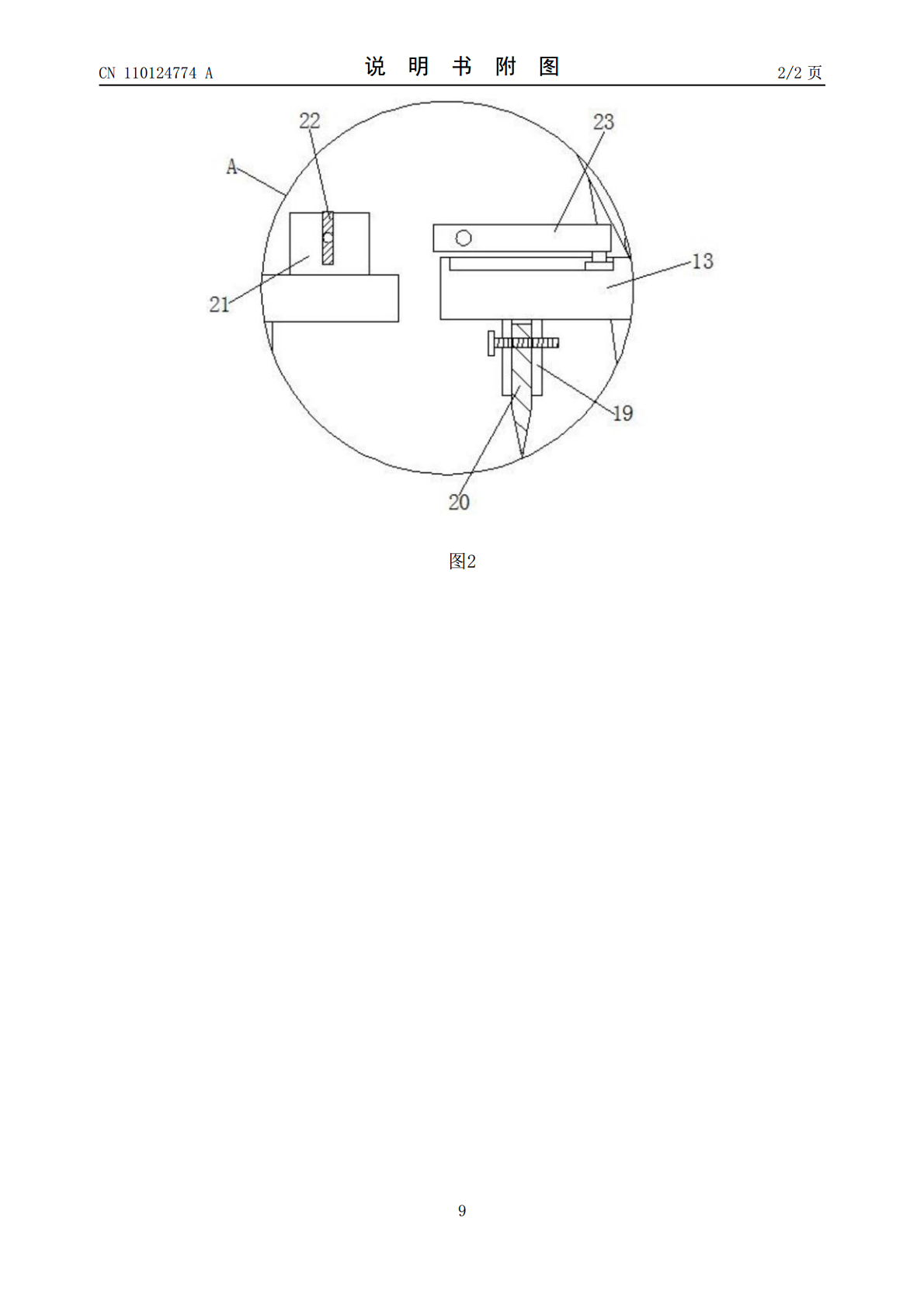

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110124774A(43)申请公布日2019.08.16(21)申请号201810128690.7(22)申请日2018.02.08(71)申请人李雅兰地址233335安徽省蚌埠市五河县申集镇大路村114号(72)发明人李雅兰(51)Int.Cl.B02C1/14(2006.01)B02C23/00(2006.01)B26D1/09(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种中药用多功能捣药设备(57)摘要本发明公开了一种中药用多功能捣药设备，包括装置架、固定托板和加工盒，所述装置盒由上下壁、左右侧壁和后侧壁组成，所述装置盒的内侧壁上固定连接有固定托板的一端，所述固定托板的另一端固定连接在装置盒的内底壁上，所述固定托板远离装置盒内侧壁的一侧通过多个第一弹簧连接有挡板，通过加工盒、转盘和捣锤的组合，实现了高效快速的捣碎药材，凸轮和第一弹簧会顶动加工盒左右晃动，确保加工盒内的药材能够与捣锤均匀接触，提高捣碎效率的同时也确保了药材捣碎时的均一性，刀片可以单独上下移动，实现整个装置切割药材的功能，提高了整个装置的利用率。CN110124774ACN110124774A权利要求书1/2页1.一种中药用多功能捣药设备，包括装置架(1)、固定托板(2)和加工盒(3)，其特征在于：所述装置盒(1)由上下壁、左右侧壁和后侧壁组成，所述装置盒(1)的内侧壁上固定连接有固定托板(2)的一端，所述固定托板(2)的另一端固定连接在装置盒(1)的内底壁上，所述固定托板(2)远离装置盒(1)内侧壁的一侧通过多个第一弹簧连接有挡板(12)，所述装置盒(1)的内底壁上开设有第一滑槽，所述挡板(12)的底端滑动连接在第一滑槽上，所述第一滑槽远离挡板(12)的一端滑动连接有活动托板(15)的底端，所述挡板(12)和活动托板(15)之间放置有加工盒(3)，所述加工盒(3)上部的侧板分别与固定托板(2)、活动托板(15)的上端面相接触，所述活动托板(15)的上方设有放料板(18)，所述放料板(18)通过第二连接杆与装置盒(1)的内底壁相连接，所述活动托板(15)远离加工盒(3)的一侧设有转动连接在装置盒(1)内腔后侧壁上的凸轮(17)，所述凸轮(17)上同轴固定连接有从动轮(16)，所述从动轮(16)通过皮带连接有主动轮(5)，所述主动轮(5)的中心固定插接有转轴(27)，所述转轴(27)的一端固定套接有转盘(4)，所述装置盒(1)的内腔后侧壁上固定连接有电机，所述转轴(27)的另一端与电机的输出端固定连接，所述转盘(4)的盘面边缘处转动连接有摇杆(7)的一端，所述摇杆(7)的另一端转动连接有第二滑板(13)，所述装置盒(1)的内底壁上固定连接有撑杆(24)，所述撑杆(24)的侧壁上部开设有第二滑槽，所述第二滑板(13)的侧壁滑动连接在第二滑槽上，所述第二滑板(13)的底端面上固定连接有多个刀架(19)，所述刀架(19)内固定插接有刀片(20)，所述第二滑板(13)的上端面上开设有第三滑槽，所述第三滑槽上滑动连接有插杆(23)；所述装置盒(1)的内底壁上转动连接有第一螺杆(8)，所述第一螺杆(8)的顶端活动贯穿装置盒(1)的顶壁，所述第一螺杆(8)上螺纹套接有螺套(6)，所述螺套(6)的侧壁滑动连接在装置盒(1)内侧壁所开设的第四滑槽上，所述螺套(6)的底端面上垂直固定连接有固定杆(10)，所述固定杆(10)的侧壁上开设有第五连接滑槽，所述第五连接滑槽上滑动连接有第一滑板(9)，且第一滑板(9)通过多个第二弹簧与螺套(6)的底端面相连接，所述第一滑板(9)通过第一连接杆(11)连接有捣锤(14)，所述第一滑板(9)上端面上固定连接有两个卡板(21)，两个所述卡板(21)上共同螺纹连有第二螺杆(22)，所述插杆(23)上开设有与第二螺杆(22)相对应的螺纹孔，所述电机、电源开关和外部电源通过导线组成一条串联电路。2.根据权利要求1所述的一种中药用多功能捣药设备，其特征在于：所述加工盒(3)的内侧壁上固定连接有环形限位板，所述限位板上活动卡接有滤网(28)的侧壁。3.根据权利要求1所述的一种中药用多功能捣药设备，其特征在于：所述放料板(18)上固定连接有两个侧板(25)。4.根据权利要求1所述的一种中药用多功能捣药设备，其特征在于：所述刀架(19)的数目为三个，且等距分布在第二滑板(13)的底端面上。5.根据权利要求1所述的一种中药用多功能捣药设备，其特征在于：所述刀架(19)上螺纹连接有第三螺杆，所述第三螺杆螺纹贯穿刀架(19)和刀片(20)。6.根据权利要求1所述的一种中药用多功能捣药设备，其特征在于：所述刮板(26)的数目不少于四个，且等距环形分布在捣锤(14)
