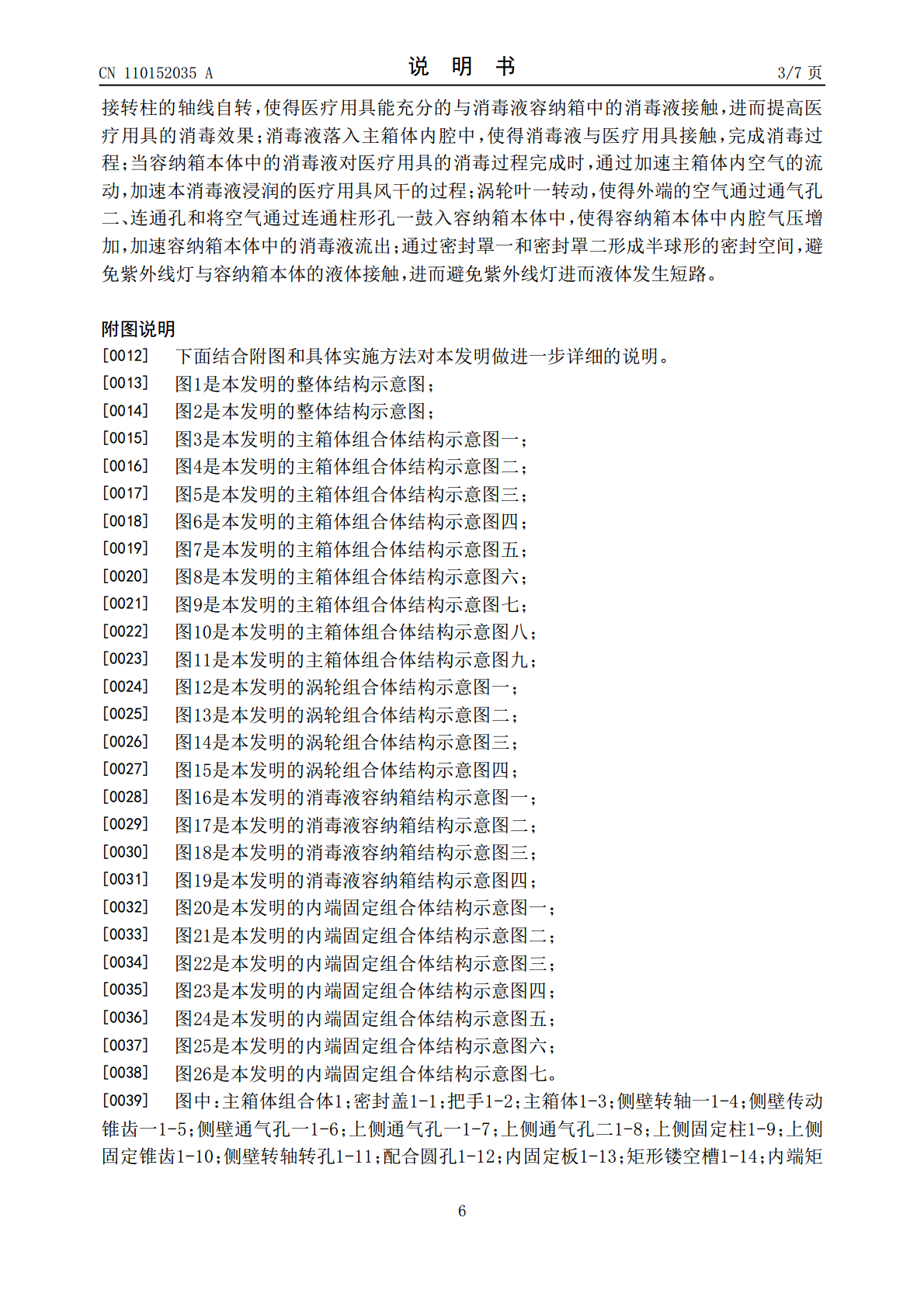

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110152035A(43)申请公布日2019.08.23(21)申请号201910594039.3(22)申请日2019.07.03(71)申请人周保利地址323000浙江省丽水市莲都区括苍路289号丽水市中心医院心内科室(72)发明人周保利(51)Int.Cl.A61L2/18(2006.01)A61L2/10(2006.01)A61L2/26(2006.01)权利要求书2页说明书7页附图14页(54)发明名称一种医院血管科用医疗用具处理装置(57)摘要本发明涉及医疗领域,更具体的说是一种医院血管科用医疗用具处理装置,可以通过主箱体组合体使得医疗用具能充分的与消毒液容纳箱中的消毒液接触,进而提高医疗用具的消毒效果;可以通过消毒液容纳箱对医疗用具进行消毒处理;可以通过涡轮组合体加速主箱体内空气的流动,加速本消毒液浸润的医疗用具风干的过程。包括主箱体组合体、涡轮组合体、消毒液容纳箱、内端固定组合体和连管,医疗用具同时随着内端推子绕着连接转柱的轴线自转,使得医疗用具能充分的与消毒液容纳箱中的消毒液接触,进而提高医疗用具的消毒效果;消毒液落入主箱体内腔中,使得消毒液与医疗用具接触,完成消毒过程。CN110152035ACN110152035A权利要求书1/2页1.一种医院血管科用医疗用具处理装置,包括主箱体组合体(1)、涡轮组合体(2)、消毒液容纳箱(3)、内端固定组合体(4)和连管(5),其特征在于:所述主箱体组合体(1)与涡轮组合体(2)固定连接并连通,内端固定组合体(4)固定连接在主箱体组合体(1)的内端,消毒液容纳箱(3)固定连接在主箱体组合体(1)的上端,消毒液容纳箱(3)与连管(5)固定连接,连管(5)与涡轮组合体(2)连通。2.根据权利要求1所述的一种医院血管科用医疗用具处理装置,其特征在于:所述主箱体组合体(1)包括密封盖(1-1)、把手(1-2)、主箱体(1-3)、侧壁转轴一(1-4)、侧壁传动锥齿一(1-5)、侧壁通气孔一(1-6)、上侧通气孔一(1-7)、上侧通气孔二(1-8)、上侧固定柱(1-9)、上侧固定锥齿(1-10)、侧壁转轴转孔(1-11)、配合圆孔(1-12)、内固定板(1-13)、矩形镂空槽(1-14)、内端矩形镂空槽(1-15)、内端滑柱一(1-16)、内端滑柱推簧一(1-17)、密封罩一(1-18)、密封罩二(1-19)、驱动直齿一驱动直齿一(1-20)、驱动转柱一(1-21)、手动转盘(1-22)、驱动直齿二(1-23)、驱动转柱二(1-24)、紫外线灯(1-25)、输入锥齿一(1-26)、驱动电机(1-27)、驱动固定台(1-28)、驱动滑杆(1-29)和下侧滑孔(1-30),所述把手(1-2)与密封盖(1-1)固定连接,主箱体(1-3)与密封盖(1-1)铰接连接,侧壁通气孔一(1-6)设置在主箱体(1-3)左端,上侧通气孔一(1-7)和上侧通气孔二(1-8)均设置在主箱体(1-3)的上端,上侧固定柱(1-9)固定连接在主箱体(1-3)内端的上侧,上侧固定锥齿(1-10)固定连接在上侧固定柱(1-9)的下端,侧壁转轴转孔(1-11)设置在主箱体(1-3)内壁的左端,配合圆孔(1-12)设置在主箱体(1-3)的右端,矩形镂空槽(1-14)设置在主箱体(1-3)右端,内端矩形镂空槽(1-15)设置在主箱体(1-3)内壁的下端,内端滑柱一(1-16)固定连接在内端矩形镂空槽(1-15)内,内端滑柱推簧一(1-17)套接连接在内端滑柱一(1-16)上,密封罩一(1-18)和密封罩二(1-19)配合连接在配合圆孔(1-12)内,驱动直齿一驱动直齿一(1-20)与驱动转柱一(1-21)固定连接,驱动转柱一(1-21)与内固定板(1-13)转动连接,手动转盘(1-22)与驱动直齿二(1-23)固定连接,驱动直齿二(1-23)与驱动转柱二(1-24)固定连接,驱动转柱二(1-24)与密封罩二(1-19)固定连接,驱动转柱二(1-24)与内固定板(1-13)转动连接,驱动直齿一驱动直齿一(1-20)与驱动转柱二(1-24)啮合传动,紫外线灯(1-25)固定连接在内固定板(1-13)的内端,输入锥齿一(1-26)固定连接在驱动电机(1-27)的输出轴上,驱动电机(1-27)与驱动固定台(1-28)固定连接,下侧滑孔(1-30)设置在驱动固定台(1-28)下端,驱动滑杆(1-29)固定连接在驱动固定台(1-28)上,下侧滑孔(1-30)与内端滑柱推簧一(1-17)滑动连接,内端滑柱一(1-16)设置在内端矩形镂空槽(1-15)和下侧滑孔(1-30)之间,内端滑柱一(1-16)处于压缩状态,侧壁转轴一(1-4)转动连接在侧壁转轴转孔(
