一种浮球型密闭水上救生设备.pdf

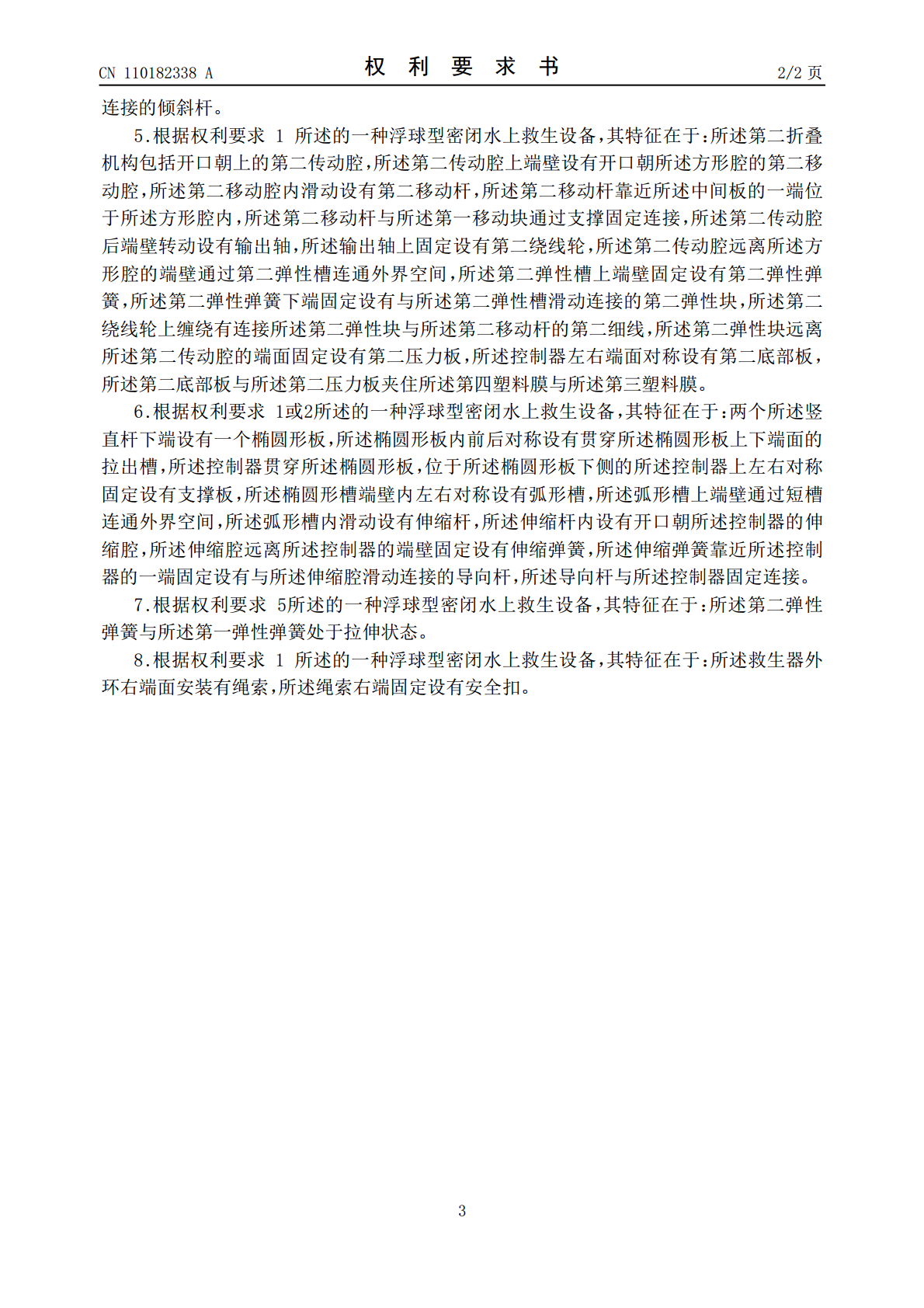

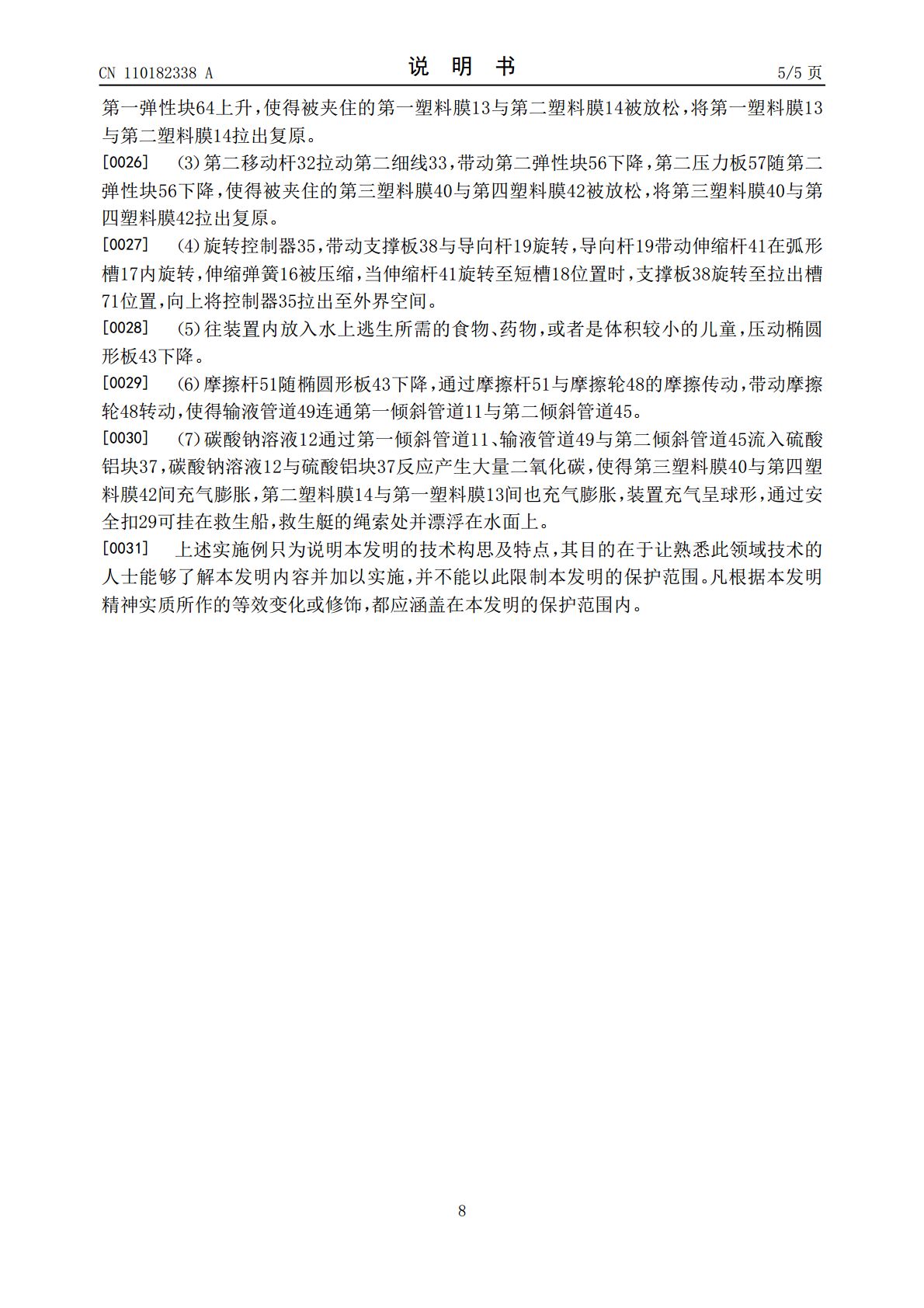

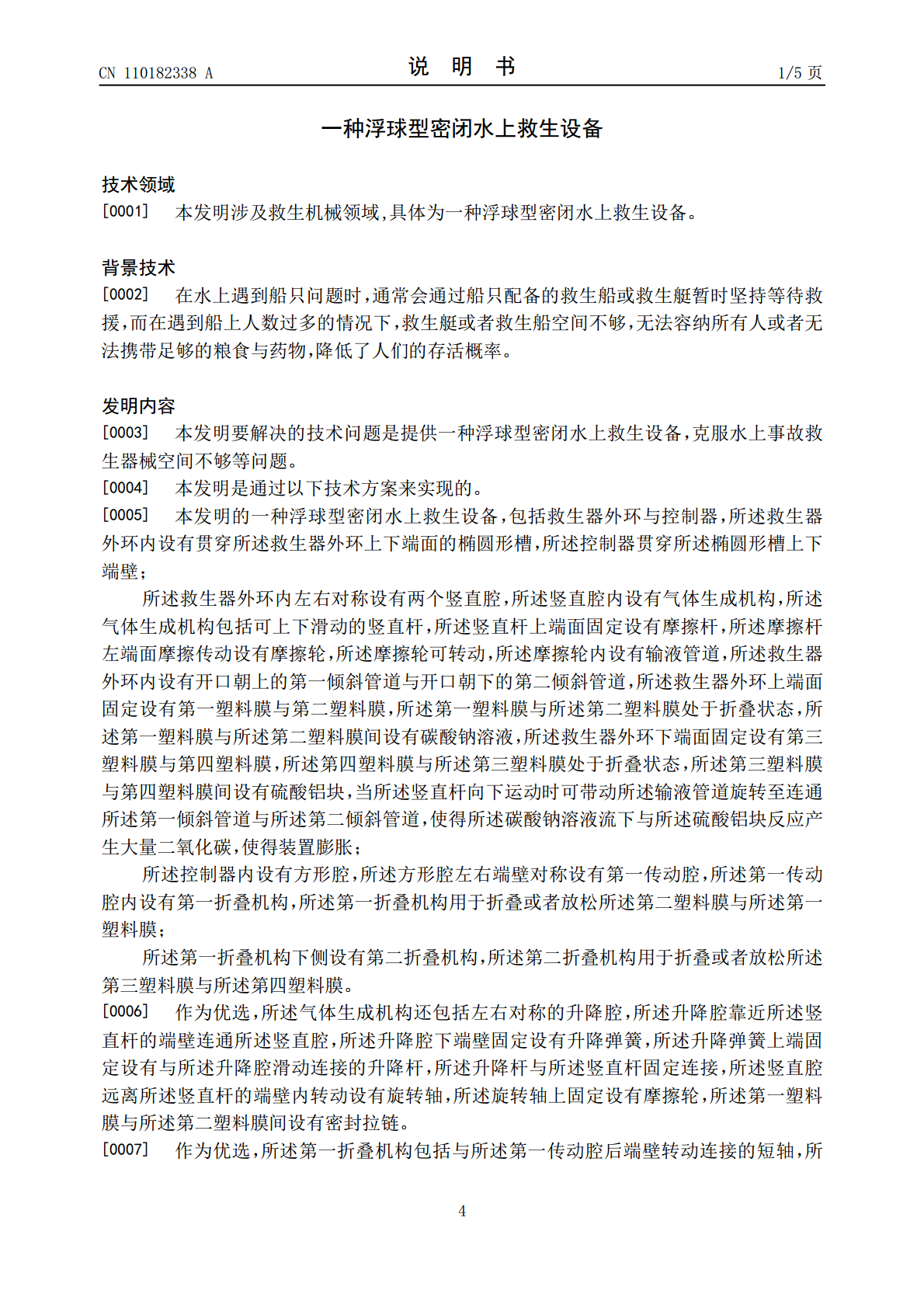

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110182338A(43)申请公布日2019.08.30(21)申请号201910544461.8(22)申请日2019.06.21(71)申请人青岛欧科玩具有限公司地址266000山东省青岛市崂山区松岭路69号松竹新苑10号楼1单元201(72)发明人梁海明(51)Int.Cl.B63C9/06(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种浮球型密闭水上救生设备(57)摘要本发明公开了一种浮球型密闭水上救生设备，包括救生器外环与控制器，所述救生器外环内设有贯穿所述救生器外环上下端面的椭圆形槽，所述控制器贯穿所述椭圆形槽上下端壁，所述救生器外环内左右对称设有两个竖直腔，所述竖直腔内设有气体生成机构，所述气体生成机构包括可上下滑动的竖直杆，所述竖直杆上端面固定设有摩擦杆，所述摩擦杆左端面摩擦传动设有摩擦轮，所述摩擦轮可转动，本装置平时处于折叠状态，较为节约空间，在海上遭遇事故时，可自动充气膨胀成球形，装置内部可储存额外的粮食或者在救援船位置不够时暂时安放儿童，装置通过安全扣与救援船或救援艇上，并能漂浮在水面上，能提供更多的救生机会并增加使用者存活概率。CN110182338ACN110182338A权利要求书1/2页1.一种浮球型密闭水上救生设备，包括救生器外环与控制器，其特征在于：所述救生器外环内设有贯穿所述救生器外环上下端面的椭圆形槽，所述控制器贯穿所述椭圆形槽上下端壁；所述救生器外环内左右对称设有两个竖直腔，所述竖直腔内设有气体生成机构，所述气体生成机构包括可上下滑动的竖直杆，所述竖直杆上端面固定设有摩擦杆，所述摩擦杆左端面摩擦传动设有摩擦轮，所述摩擦轮可转动，所述摩擦轮内设有输液管道，所述救生器外环内设有开口朝上的第一倾斜管道与开口朝下的第二倾斜管道，所述救生器外环上端面固定设有第一塑料膜与第二塑料膜，所述第一塑料膜与所述第二塑料膜处于折叠状态，所述第一塑料膜与所述第二塑料膜间设有碳酸钠溶液，所述救生器外环下端面固定设有第三塑料膜与第四塑料膜，所述第四塑料膜与所述第三塑料膜处于折叠状态，所述第三塑料膜与第四塑料膜间设有硫酸铝块，当所述竖直杆向下运动时可带动所述输液管道旋转至连通所述第一倾斜管道与所述第二倾斜管道，使得所述碳酸钠溶液流下与所述硫酸铝块反应产生大量二氧化碳，使得装置膨胀；所述控制器内设有方形腔，所述方形腔左右端壁对称设有第一传动腔，所述第一传动腔内设有第一折叠机构，所述第一折叠机构用于折叠或者放松所述第二塑料膜与所述第一塑料膜；所述第一折叠机构下侧设有第二折叠机构，所述第二折叠机构用于折叠或者放松所述第三塑料膜与所述第四塑料膜。2.根据权利要求1所述的一种浮球型密闭水上救生设备，其特征在于：所述气体生成机构还包括左右对称的升降腔，所述升降腔靠近所述竖直杆的端壁连通所述竖直腔，所述升降腔下端壁固定设有升降弹簧，所述升降弹簧上端固定设有与所述升降腔滑动连接的升降杆，所述升降杆与所述竖直杆固定连接，所述竖直腔远离所述竖直杆的端壁内转动设有旋转轴，所述旋转轴上固定设有摩擦轮，所述第一塑料膜与所述第二塑料膜间设有密封拉链。3.根据权利要求1所述的一种浮球型密闭水上救生设备，其特征在于：所述第一折叠机构包括与所述第一传动腔后端壁转动连接的短轴，所述短轴上固定设有第一绕线轮，所述第一传动腔下端壁设有上端壁连通所述第一传动腔的第一移动腔，所述第一移动腔内滑动设有第一移动块，所述第一移动块靠近所述方形腔的一端位于所述方形腔内，所述第一传动腔远离所述方形腔的端壁通过第一弹性腔连通外界空间，所述第一弹性腔下端壁固定设有第一弹性弹簧，所述第一弹性弹簧上端固定设有与所述第一弹性腔滑动连接的第一弹性块，所述第一绕线轮上缠绕有连通所述第一弹性块与所述第一移动块的第一细线，所述第一弹性块远离所述第一传动腔的端面固定设有第一压力板，所述控制器左右端面对称固定设有第一底部板，所述第一底部板与所述第一压力板间夹有所述第一塑料膜与所述第二塑料膜。4.根据权利要求3所述的一种浮球型密闭水上救生设备，其特征在于：所述方形腔上端壁通过长腔连通外界空间，所述长腔左右端壁对称设有弹力槽，所述弹力槽下端壁固定设有弹力弹簧，所述弹力弹簧上端固定设有与所述弹力槽滑动连接的弹力杆，两个所述弹力杆间固定设有用力杆，所述用力杆与所述长腔滑动连接，所述用力杆贯穿所述长腔，所述用力杆下端固定设有中间板，所述中间板前端面左右对称转动设有与所述第一移动块转动2CN110182338A权利要求书2/2页连接的倾斜杆。5.根据权利要求1所述的一种浮球型密闭水上救生设备，其特征在于：所述第二折叠机构包括开口朝上的第二传动腔，所述第二传动腔上端壁设有开口朝所述方形腔的第二移动腔，所述
