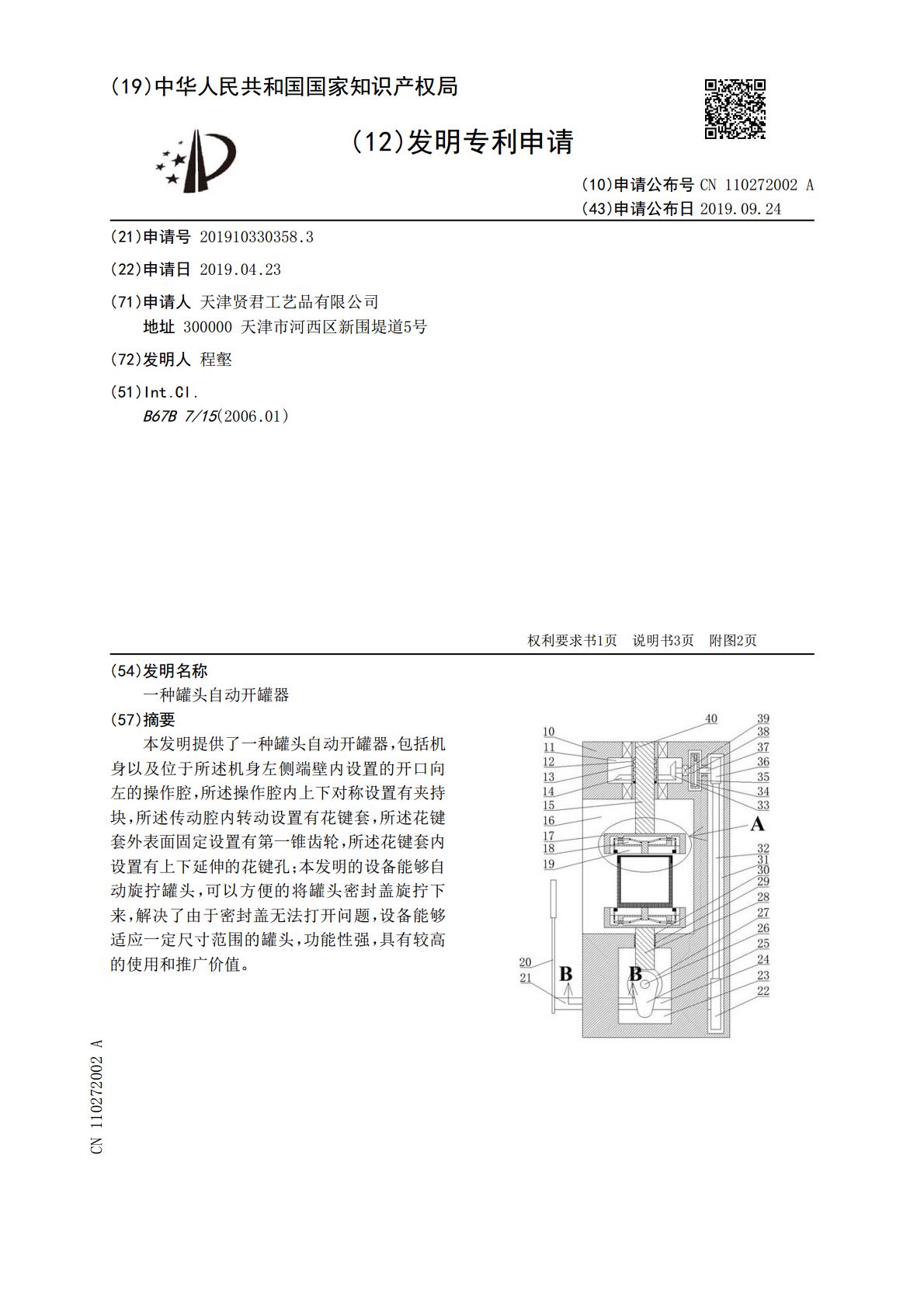

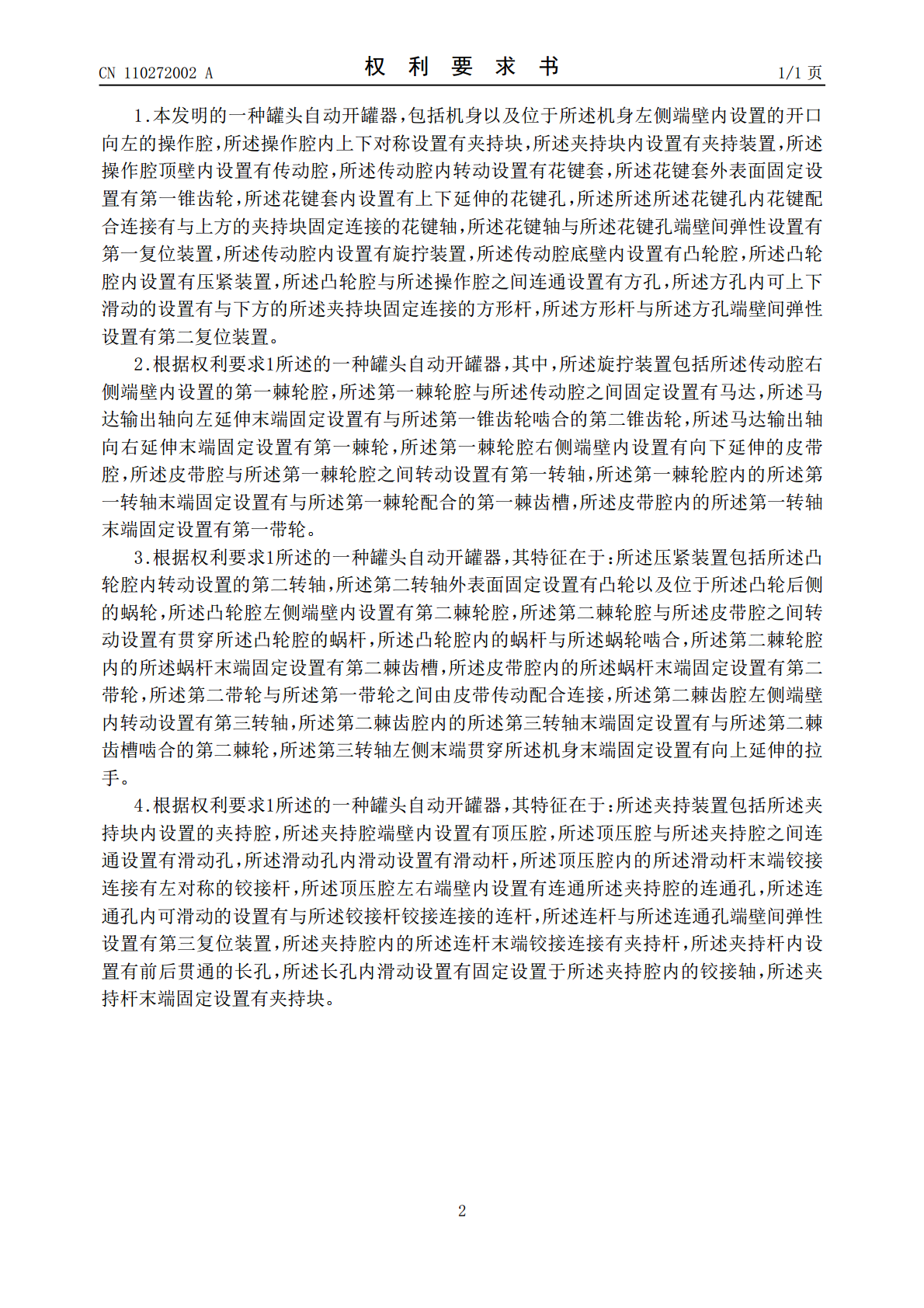

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110272002A(43)申请公布日2019.09.24(21)申请号201910330358.3(22)申请日2019.04.23(71)申请人天津贤君工艺品有限公司地址300000天津市河西区新围堤道5号(72)发明人程壑(51)Int.Cl.B67B7/15(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种罐头自动开罐器(57)摘要本发明提供了一种罐头自动开罐器，包括机身以及位于所述机身左侧端壁内设置的开口向左的操作腔，所述操作腔内上下对称设置有夹持块，所述传动腔内转动设置有花键套，所述花键套外表面固定设置有第一锥齿轮，所述花键套内设置有上下延伸的花键孔；本发明的设备能够自动旋拧罐头，可以方便的将罐头密封盖旋拧下来，解决了由于密封盖无法打开问题，设备能够适应一定尺寸范围的罐头，功能性强，具有较高的使用和推广价值。CN110272002ACN110272002A权利要求书1/1页1.本发明的一种罐头自动开罐器，包括机身以及位于所述机身左侧端壁内设置的开口向左的操作腔，所述操作腔内上下对称设置有夹持块，所述夹持块内设置有夹持装置，所述操作腔顶壁内设置有传动腔，所述传动腔内转动设置有花键套，所述花键套外表面固定设置有第一锥齿轮，所述花键套内设置有上下延伸的花键孔，所述所述所述花键孔内花键配合连接有与上方的夹持块固定连接的花键轴，所述花键轴与所述花键孔端壁间弹性设置有第一复位装置，所述传动腔内设置有旋拧装置，所述传动腔底壁内设置有凸轮腔，所述凸轮腔内设置有压紧装置，所述凸轮腔与所述操作腔之间连通设置有方孔，所述方孔内可上下滑动的设置有与下方的所述夹持块固定连接的方形杆，所述方形杆与所述方孔端壁间弹性设置有第二复位装置。2.根据权利要求1所述的一种罐头自动开罐器，其中，所述旋拧装置包括所述传动腔右侧端壁内设置的第一棘轮腔，所述第一棘轮腔与所述传动腔之间固定设置有马达，所述马达输出轴向左延伸末端固定设置有与所述第一锥齿轮啮合的第二锥齿轮，所述马达输出轴向右延伸末端固定设置有第一棘轮，所述第一棘轮腔右侧端壁内设置有向下延伸的皮带腔，所述皮带腔与所述第一棘轮腔之间转动设置有第一转轴，所述第一棘轮腔内的所述第一转轴末端固定设置有与所述第一棘轮配合的第一棘齿槽，所述皮带腔内的所述第一转轴末端固定设置有第一带轮。3.根据权利要求1所述的一种罐头自动开罐器，其特征在于：所述压紧装置包括所述凸轮腔内转动设置的第二转轴，所述第二转轴外表面固定设置有凸轮以及位于所述凸轮后侧的蜗轮，所述凸轮腔左侧端壁内设置有第二棘轮腔，所述第二棘轮腔与所述皮带腔之间转动设置有贯穿所述凸轮腔的蜗杆，所述凸轮腔内的蜗杆与所述蜗轮啮合，所述第二棘轮腔内的所述蜗杆末端固定设置有第二棘齿槽，所述皮带腔内的所述蜗杆末端固定设置有第二带轮，所述第二带轮与所述第一带轮之间由皮带传动配合连接，所述第二棘齿腔左侧端壁内转动设置有第三转轴，所述第二棘齿腔内的所述第三转轴末端固定设置有与所述第二棘齿槽啮合的第二棘轮，所述第三转轴左侧末端贯穿所述机身末端固定设置有向上延伸的拉手。4.根据权利要求1所述的一种罐头自动开罐器，其特征在于：所述夹持装置包括所述夹持块内设置的夹持腔，所述夹持腔端壁内设置有顶压腔，所述顶压腔与所述夹持腔之间连通设置有滑动孔，所述滑动孔内滑动设置有滑动杆，所述顶压腔内的所述滑动杆末端铰接连接有左对称的铰接杆，所述顶压腔左右端壁内设置有连通所述夹持腔的连通孔，所述连通孔内可滑动的设置有与所述铰接杆铰接连接的连杆，所述连杆与所述连通孔端壁间弹性设置有第三复位装置，所述夹持腔内的所述连杆末端铰接连接有夹持杆，所述夹持杆内设置有前后贯通的长孔，所述长孔内滑动设置有固定设置于所述夹持腔内的铰接轴，所述夹持杆末端固定设置有夹持块。2CN110272002A说明书1/3页一种罐头自动开罐器技术领域[0001]本发明涉及开罐器领域，具体涉及一种罐头自动开罐器。背景技术[0002]在日常生活中常常遇见这样的问题——罐头盖无法打开，罐头为保证其内部产品的品质，将其密封盖旋拧的尤其牢固以保证其密封性，这样就造成了力气较小的用户无法顺利打开，因此有必要设计一种既能够自动打开罐头的设备改善上述问题。发明内容[0003]本发明的目的在于提供一种罐头自动开罐器，能够克服现有技术的上述缺陷，提高设备的实用性。[0004]本发明的一种罐头自动开罐器，包括机身以及位于所述机身左侧端壁内设置的开口向左的操作腔，所述操作腔内上下对称设置有夹持块，所述夹持块内设置有夹持装置，所述操作腔顶壁内设置有传动腔，所述传动腔内转动设置有花键套，所述花键套外表面固定设置有第一锥齿轮，所述花键套内设置有上下延伸的花键孔，所述花键
