一种物联网水表和智慧水务系统.pdf

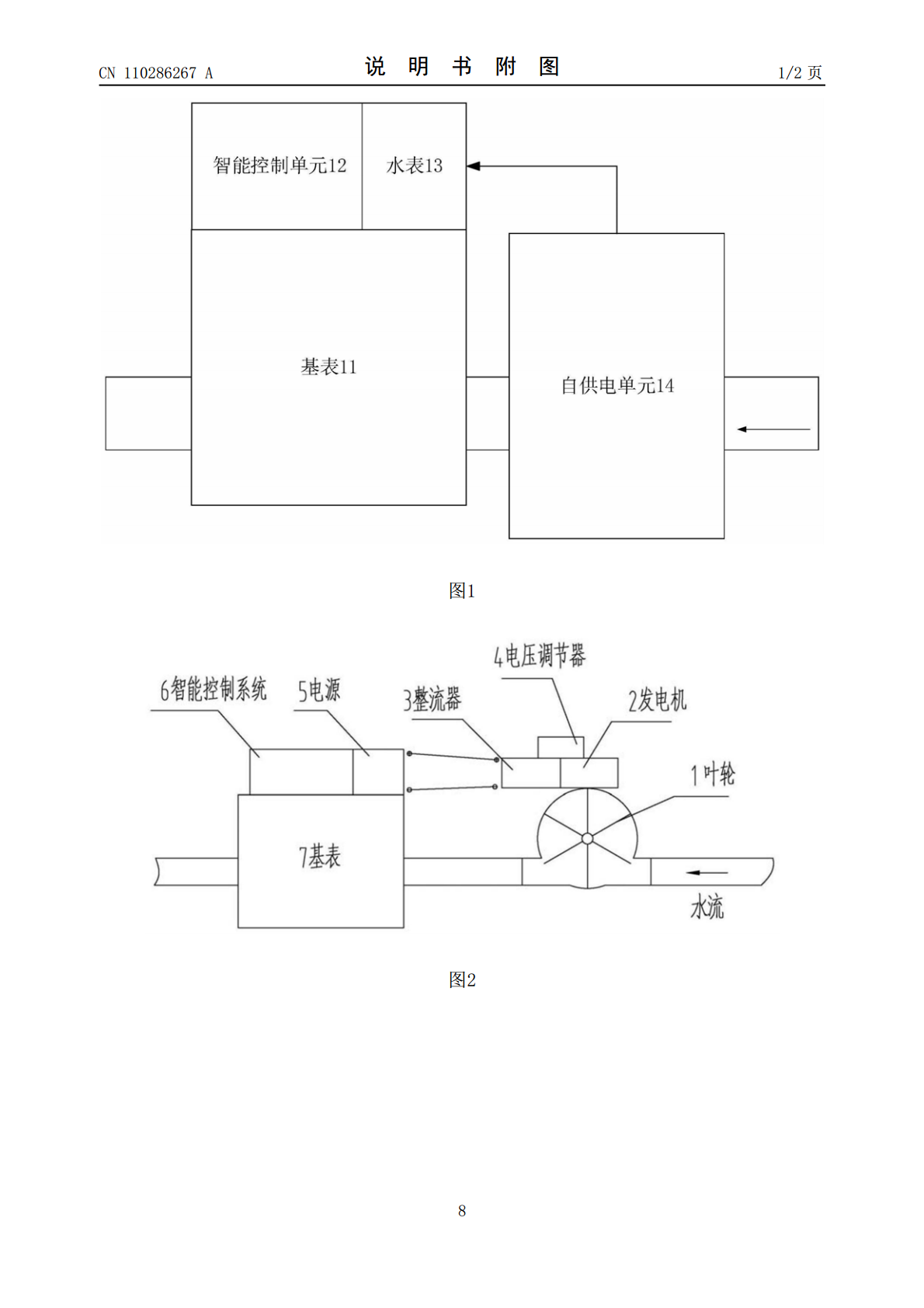

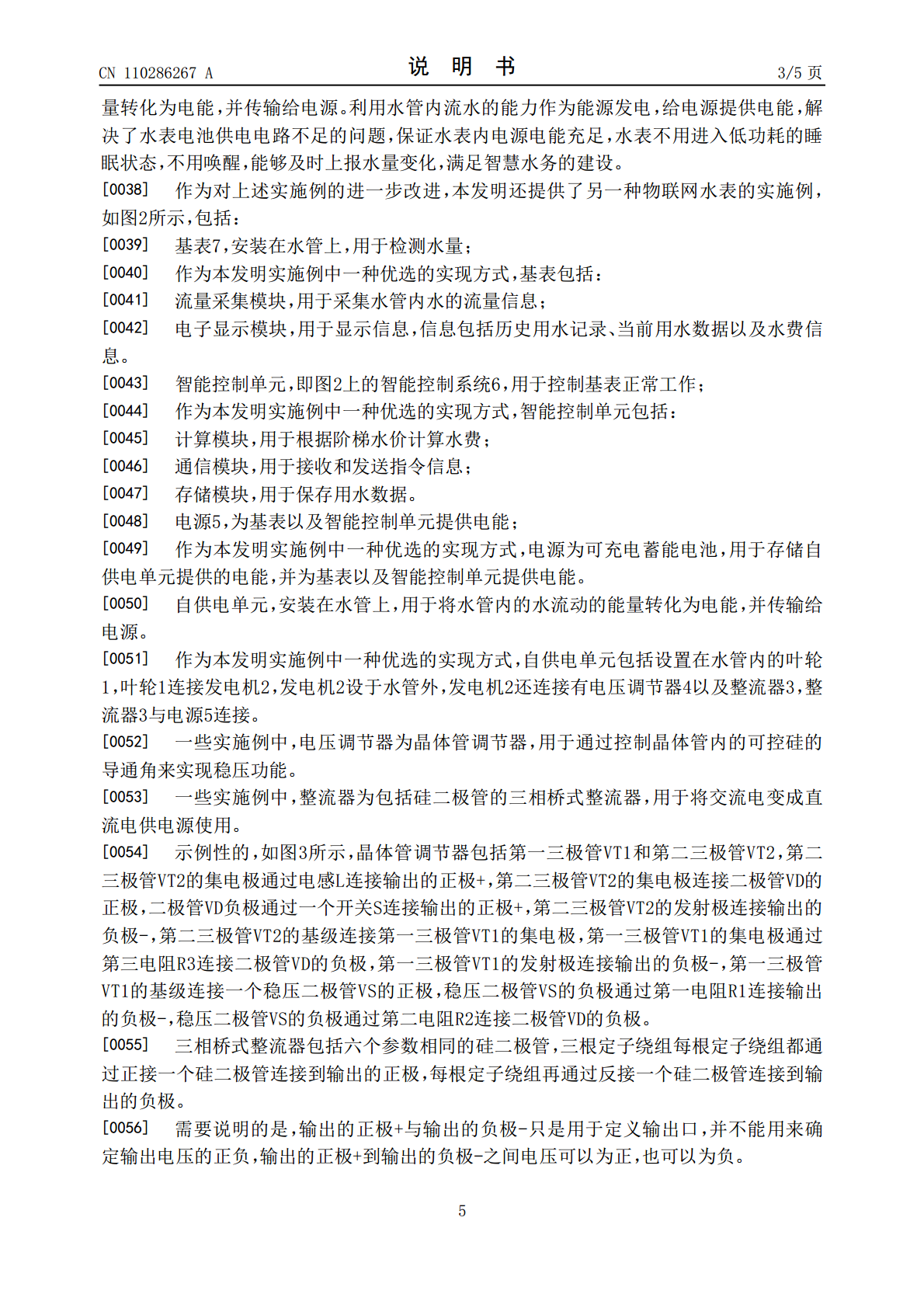

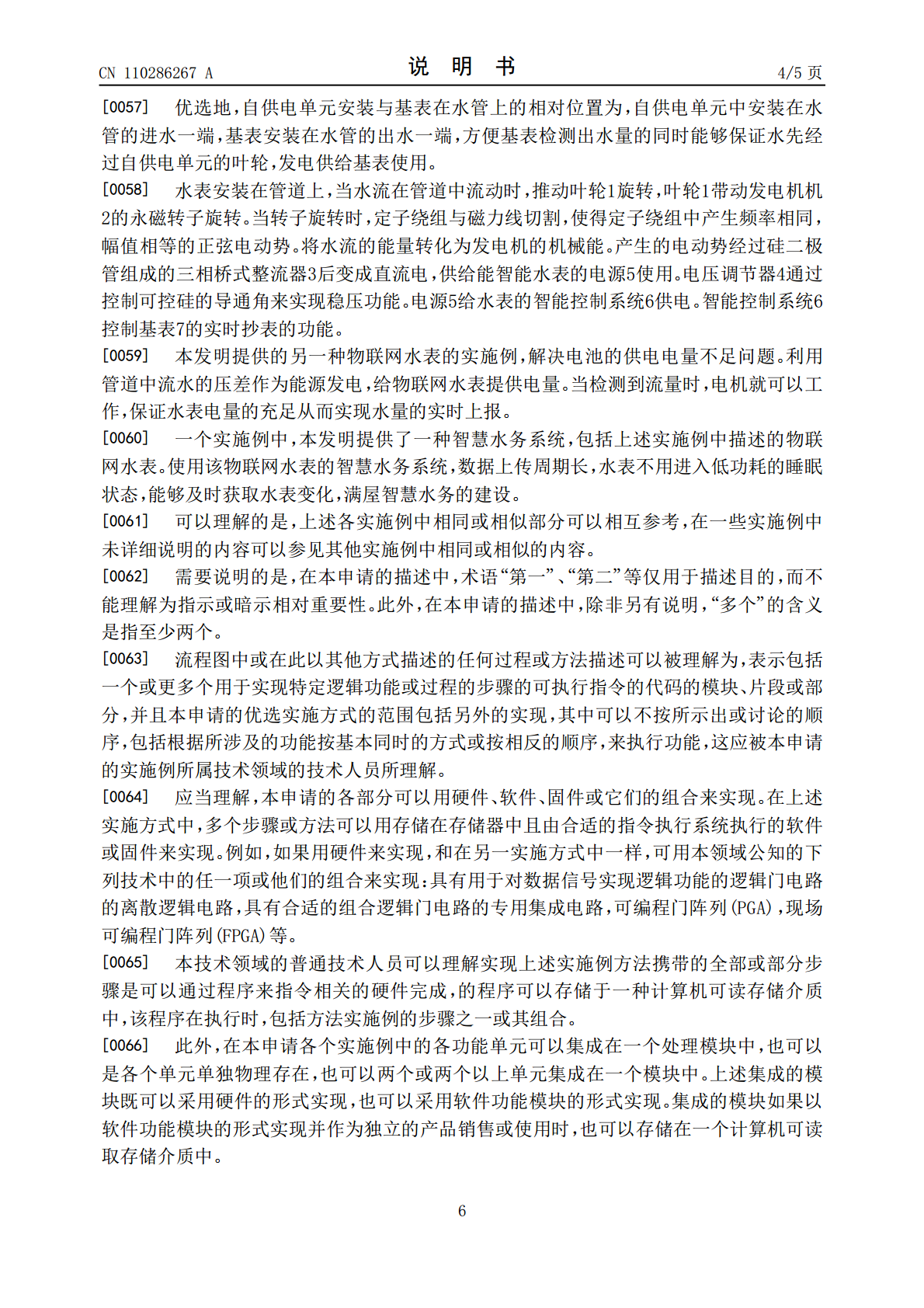

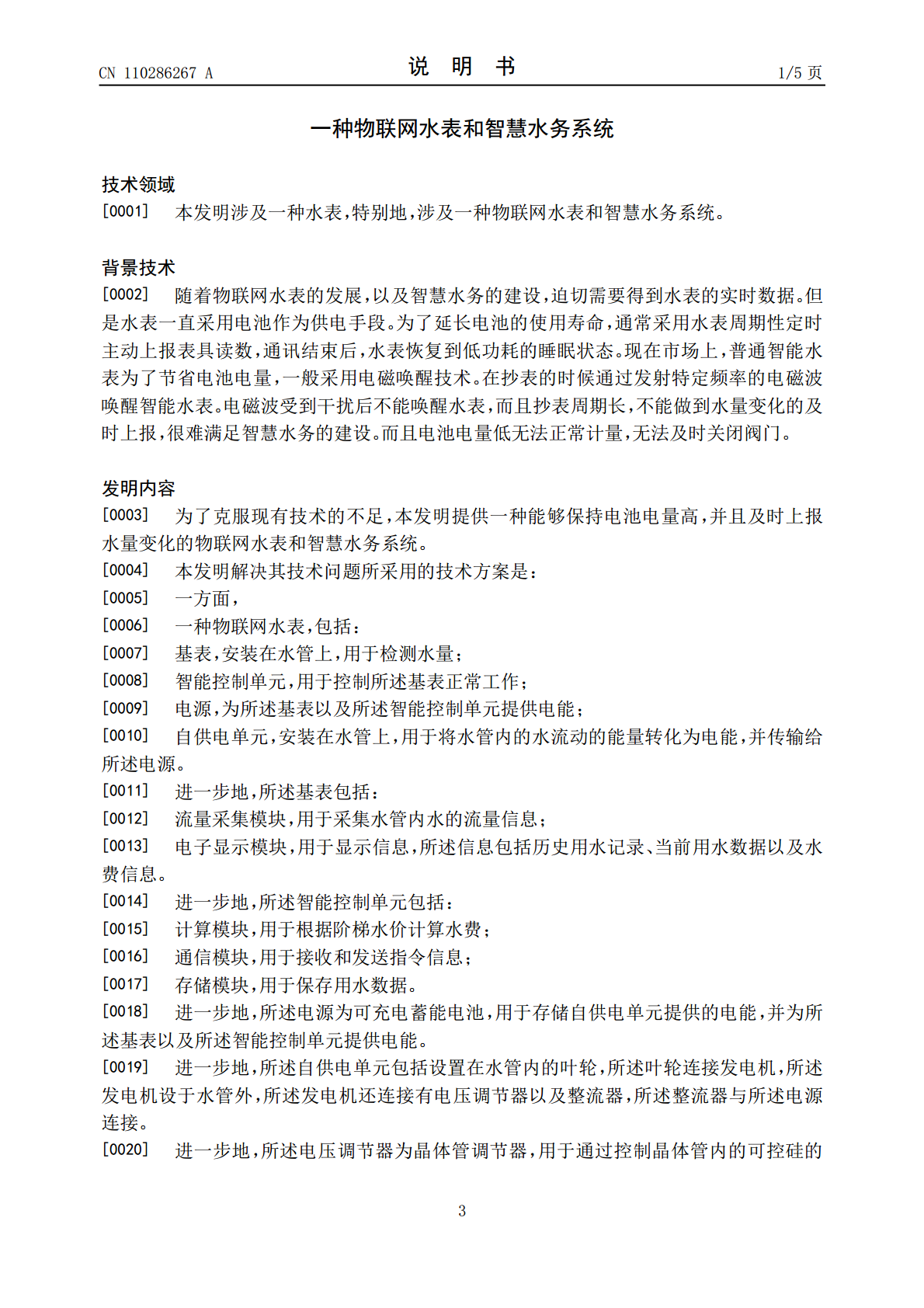

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110286267A(43)申请公布日2019.09.27(21)申请号201910747215.2(22)申请日2019.08.14(71)申请人京源中科科技股份有限公司地址102488北京市房山区白杨路甲2号1幢-1至3层101(72)发明人张红静(74)专利代理机构北京细软智谷知识产权代理有限责任公司11471代理人刘冬梅(51)Int.Cl.G01R22/06(2006.01)G01R11/57(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种物联网水表和智慧水务系统(57)摘要本发明公开了一种物联网水表以及智慧水务系统，包括基表、智能控制单元、电源以及自供电单元，基表，安装在水管上，用于检测水量；智能控制单元，用于控制基表正常工作；电源，为基表以及智能控制单元提供电能；自供电单元，安装在水管上，包括叶轮、发电机、电压调节器以及整流器，用于将水管内的水流动的能量转化为电能，并传输给电源。利用水管内流水的能力作为能源发电，给电源提供电能，解决了水表电池供电电路不足的问题，保证水表内电源电能充足，水表不用进入低功耗的睡眠状态，不用唤醒，能够及时上报水量变化，满足智慧水务的建设。CN110286267ACN110286267A权利要求书1/1页1.一种物联网水表，其特征在于，包括：基表，安装在水管上，用于检测水量；智能控制单元，用于控制所述基表正常工作；电源，为所述基表以及所述智能控制单元提供电能；自供电单元，安装在水管上，用于将水管内的水流动的能量转化为电能，并传输给所述电源。2.根据权利要求1所述的水表，其特征在于：所述基表包括：流量采集模块，用于采集水管内水的流量信息；电子显示模块，用于显示信息，所述信息包括历史用水记录、当前用水数据以及水费信息。3.根据权利要求1所述的水表，其特征在于：所述智能控制单元包括：计算模块，用于根据阶梯水价计算水费；通信模块，用于接收和发送指令信息；存储模块，用于保存用水数据。4.根据权利要求1所述的水表，其特征在于：所述电源为可充电蓄能电池，用于存储自供电单元提供的电能，并为所述基表以及所述智能控制单元提供电能。5.根据权利要求1所述的水表，其特征在于：所述自供电单元包括设置在水管内的叶轮，所述叶轮连接发电机，所述发电机设于水管外，所述发电机还连接有电压调节器以及整流器，所述整流器与所述电源连接。6.根据权利要求5所述的水表，其特征在于：所述电压调节器为晶体管调节器，用于通过控制晶体管内的可控硅的导通角来实现稳压功能。7.根据权利要求5所述的水表，其特征在于：所述整流器为包括硅二极管的三相桥式整流器，用于将交流电变成直流电供所述电源使用。8.根据权利要求6所述的水表，其特征在于：所述晶体管调节器包括第一三极管和第二三极管，所述第二三极管的集电极通过电感连接输出的正极，所述第二三极管的集电极连接二极管的正极，所述二极管负极通过一个开关连接输出的正极，所述第二三极管的发射极连接输出的负极，所述第二三极管的基级连接所述第一三极管的集电极，所述第一三极管的集电极通过第三电阻连接二极管的负极，所述第一三极管的发射极连接输出的负极，所述第一三极管的基级连接一个稳压二极管的正极，所述稳压二极管的负极通过第一电阻连接输出的负极，所述稳压二极管的负极通过第二电阻连接二极管的负极。9.根据权利要求7所述的水表，其特征在于：所述三相桥式整流器包括六个参数相同的硅二极管，三根定子绕组每根定子绕组都通过正接一个硅二极管连接到输出的正极，每根定子绕组再通过反接一个硅二极管连接到输出的负极。10.一种智慧水务系统，其特征在于：包括权利要求1-9所述的物联网水表。2CN110286267A说明书1/5页一种物联网水表和智慧水务系统技术领域[0001]本发明涉及一种水表，特别地，涉及一种物联网水表和智慧水务系统。背景技术[0002]随着物联网水表的发展，以及智慧水务的建设，迫切需要得到水表的实时数据。但是水表一直采用电池作为供电手段。为了延长电池的使用寿命，通常采用水表周期性定时主动上报表具读数，通讯结束后，水表恢复到低功耗的睡眠状态。现在市场上，普通智能水表为了节省电池电量，一般采用电磁唤醒技术。在抄表的时候通过发射特定频率的电磁波唤醒智能水表。电磁波受到干扰后不能唤醒水表，而且抄表周期长，不能做到水量变化的及时上报，很难满足智慧水务的建设。而且电池电量低无法正常计量，无法及时关闭阀门。发明内容[0003]为了克服现有技术的不足，本发明提供一种能够保持电池电量高，并且及时上报水量变化的物联网水表和智慧水务系统。[0004]本发明解决其技术问题所采用的技术方案是：[0005]一方面，[0006]一种物联网水表，包括：[000
