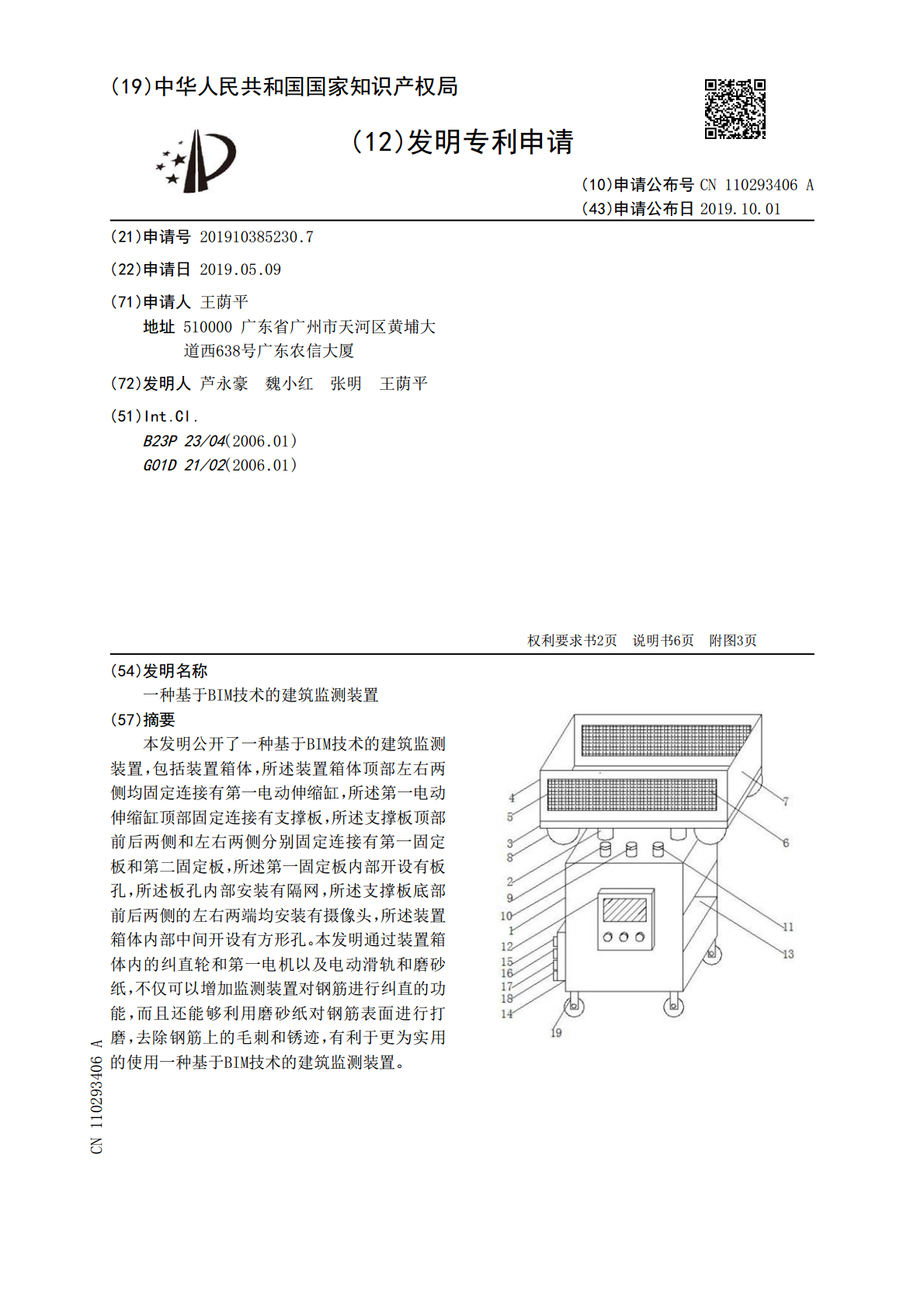

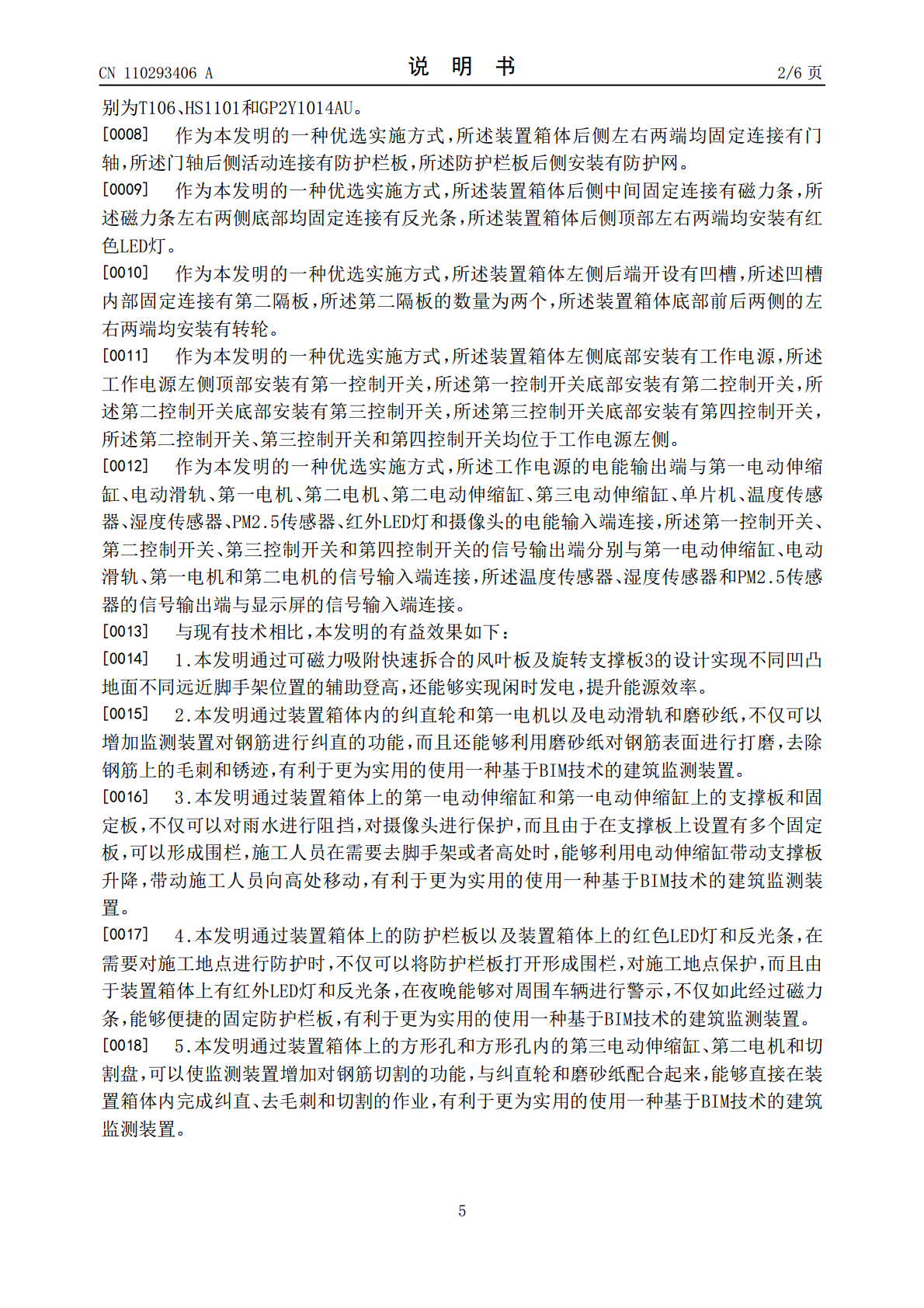

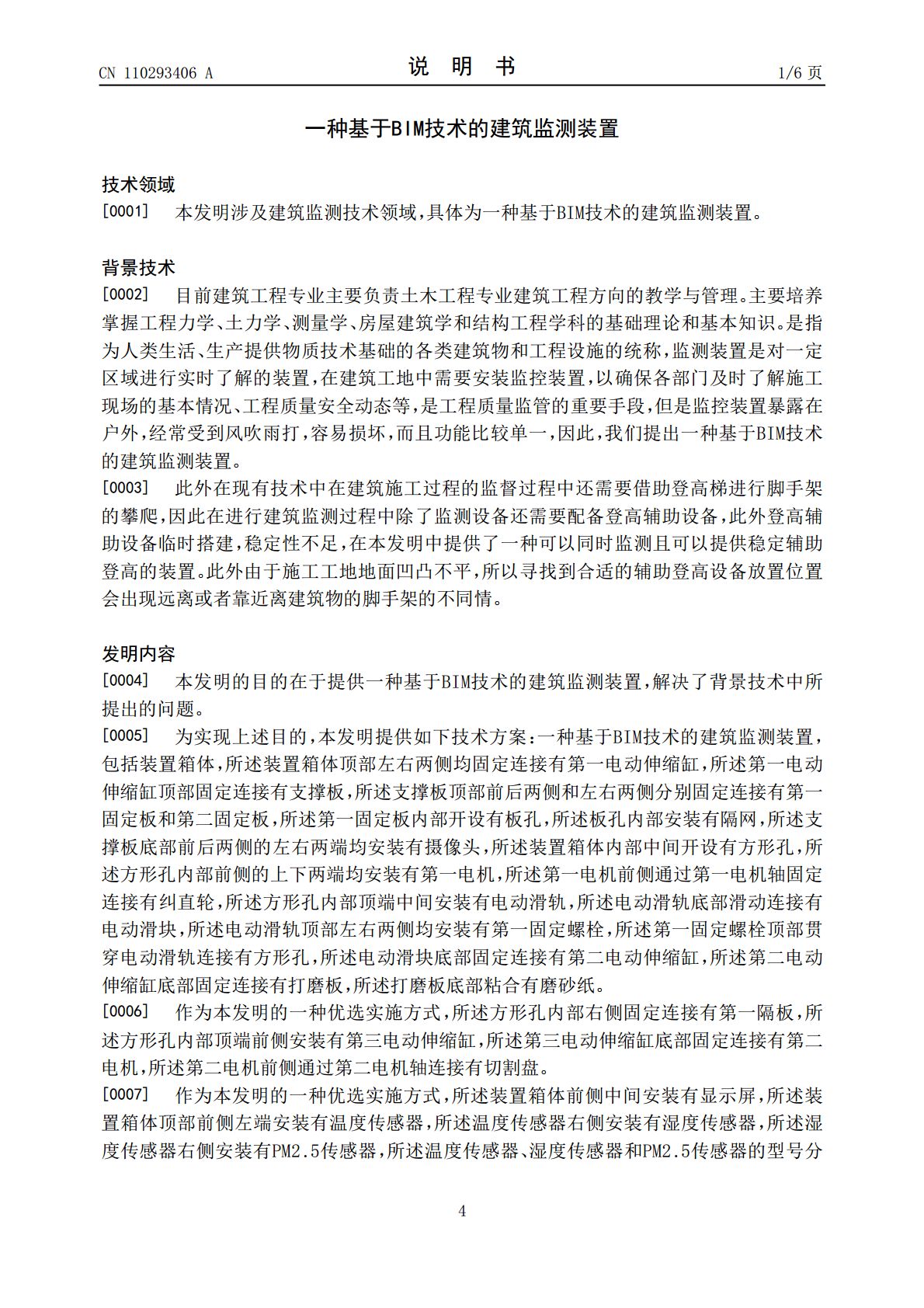

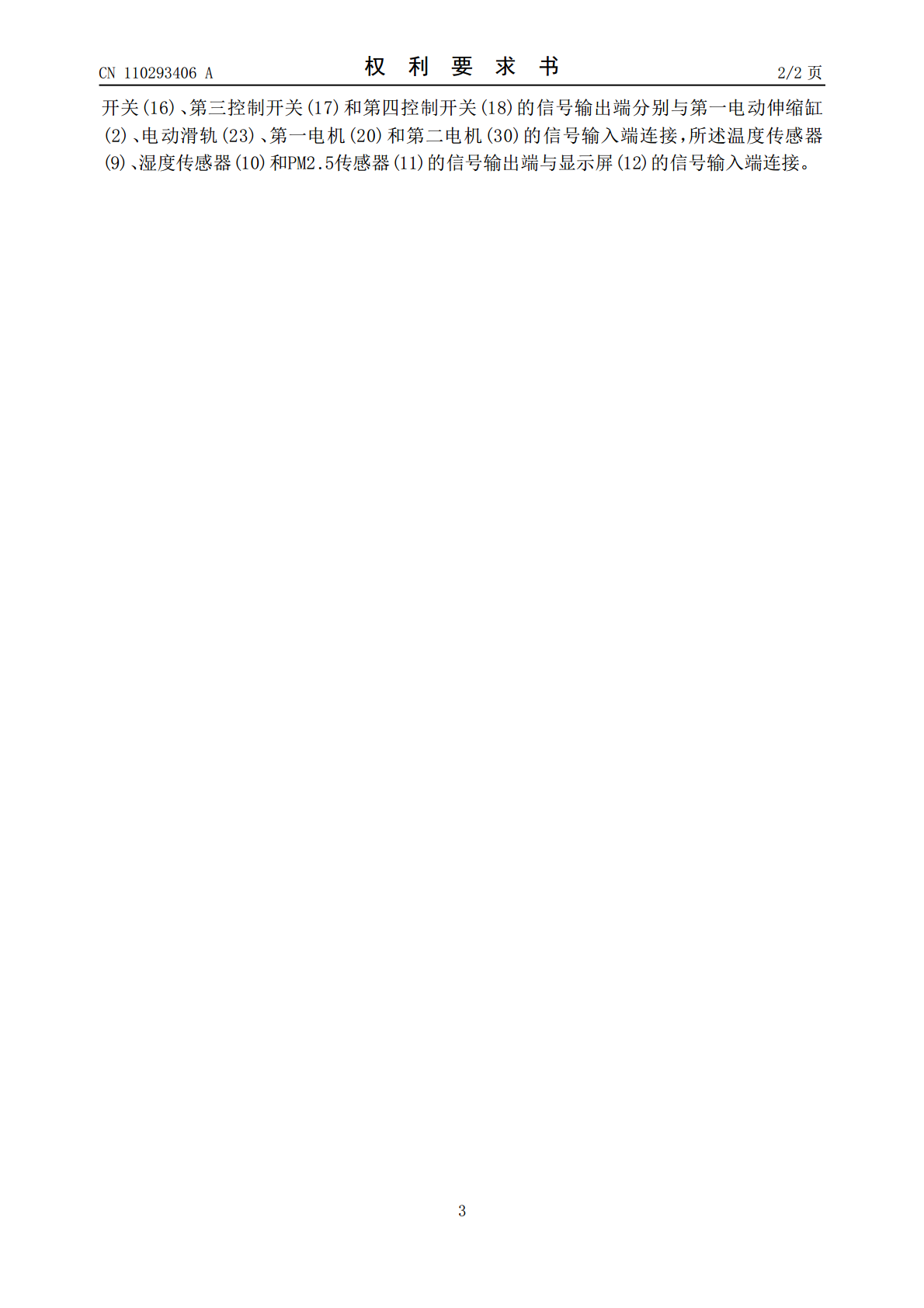

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110293406A(43)申请公布日2019.10.01(21)申请号201910385230.7(22)申请日2019.05.09(71)申请人王荫平地址510000广东省广州市天河区黄埔大道西638号广东农信大厦(72)发明人芦永豪魏小红张明王荫平(51)Int.Cl.B23P23/04(2006.01)G01D21/02(2006.01)权利要求书2页说明书6页附图3页(54)发明名称一种基于BIM技术的建筑监测装置(57)摘要本发明公开了一种基于BIM技术的建筑监测装置，包括装置箱体，所述装置箱体顶部左右两侧均固定连接有第一电动伸缩缸，所述第一电动伸缩缸顶部固定连接有支撑板，所述支撑板顶部前后两侧和左右两侧分别固定连接有第一固定板和第二固定板，所述第一固定板内部开设有板孔，所述板孔内部安装有隔网，所述支撑板底部前后两侧的左右两端均安装有摄像头，所述装置箱体内部中间开设有方形孔。本发明通过装置箱体内的纠直轮和第一电机以及电动滑轨和磨砂纸，不仅可以增加监测装置对钢筋进行纠直的功能，而且还能够利用磨砂纸对钢筋表面进行打磨，去除钢筋上的毛刺和锈迹，有利于更为实用的使用一种基于BIM技术的建筑监测装置。CN110293406ACN110293406A权利要求书1/2页1.一种基于BIM技术的建筑监测装置，包括装置箱体(1)，其特征在于：所述装置箱体(1)顶部左右两侧均固定连接有第一电动伸缩缸(2)，所述第一电动伸缩缸(2)顶部固定连接有一轴承，该轴承固定设置在一长方体的铁质支撑板(3)中，所述支撑板(3)顶部前后两侧和左右两侧分别固定连接有第一固定板(4)和第二固定板(7)，所述第一固定板(4)内部开设有板孔(5)，所述板孔(5)内部安装有铁质隔网(6)，所述支撑板(3)底部前后两侧的左右两端均安装有摄像头(8)，所述装置箱体(1)内部中间开设有方形孔(13)，所述方形孔(13)内部前侧的上下两端均安装有第一电机(20)，所述第一电机(20)前侧通过第一电机轴(21)固定连接有纠直轮(22)，所述方形孔(13)内部顶端中间安装有电动滑轨(23)，所述电动滑轨(23)底部滑动连接有电动滑块(25)，所述电动滑轨(25)顶部左右两侧均安装有第一固定螺栓(24)，所述第一固定螺栓(24)顶部贯穿电动滑轨(23)连接有方形孔(13)，所述电动滑块(25)底部固定连接有第二电动伸缩缸(42)，所述第二电动伸缩缸(42)底部固定连接有打磨板(33)，所述打磨板(33)底部粘合有磨砂纸(34)。所述方形孔(13)内部右侧固定连接有第一隔板(27)，所述方形孔(13)内部顶端前侧安装有第三电动伸缩缸(28)，所述第三电动伸缩缸(28)底部固定连接有第二电机(30)，所述第二电机(30)前侧通过第二电机轴(31)连接有切割盘(32)，所述装置箱体(1)后侧左右两端均固定连接有门轴(35)，所述门轴(35)后侧活动连接有防护栏板(36)，所述防护栏板(36)后侧安装有防护网(37)；所述装置箱体(1)后侧中间固定连接有磁力条(38)，所述磁力条(38)左右两侧底部均固定连接有反光条(40)，所述装置箱体(1)后侧顶部左右两端均安装有红色LED灯(39)；所述装置箱体(1)左侧后端开设有凹槽(41)，所述凹槽(41)内部固定连接有第二隔板(26)，所述第二隔板(26)的数量为两个，所述装置箱体(1)底部前后两侧的左右两端均安装有转轮(19)；所述支撑板(3)连同其上的摄像头(8)绕轴承转动，所述在第二固定板(7)上设置有太阳能板，在支撑板(3)板体的厚度方向的四个边框上分别设置有一风叶板，其中所述四个边框上的风叶板为导磁材质，所述风叶板整体呈汤匙形，包括直线型柄体和凹形头部，其柄体沿着支撑板(3)板体的厚度方向上的边框贴附，凹形头部上凸出于支撑板(3)的头部。2.根据权利要求1所述的一种基于BIM技术的建筑监测装置，其特征在于：所述装置箱体(1)前侧中间安装有显示屏(12)，所述装置箱体(1)顶部前侧左端安装有温度传感器(9)，所述温度传感器(9)右侧安装有湿度传感器(10)，所述湿度传感器(10)右侧安装有PM2.5传感器(11)，所述温度传感器(9)、湿度传感器(10)和PM2.5传感器(11)的型号分别为T106、HS1101和GP2Y1014AU。3.根据权利要求2所述的一种基于BIM技术的建筑监测装置，其特征在于：所述装置箱体(1)左侧底部安装有工作电源(14)，所述工作电源(14)左侧顶部安装有第一控制开关(15)，所述第一控制开关(15)底部安装有第二控制开关(16)，所述第二控制开关(16)底部安装有第三控制开关(17)，所述第三控制开关(17)底部安装有
