一种可快速拆卸的轴承座生产制作方法及其操作步骤.pdf

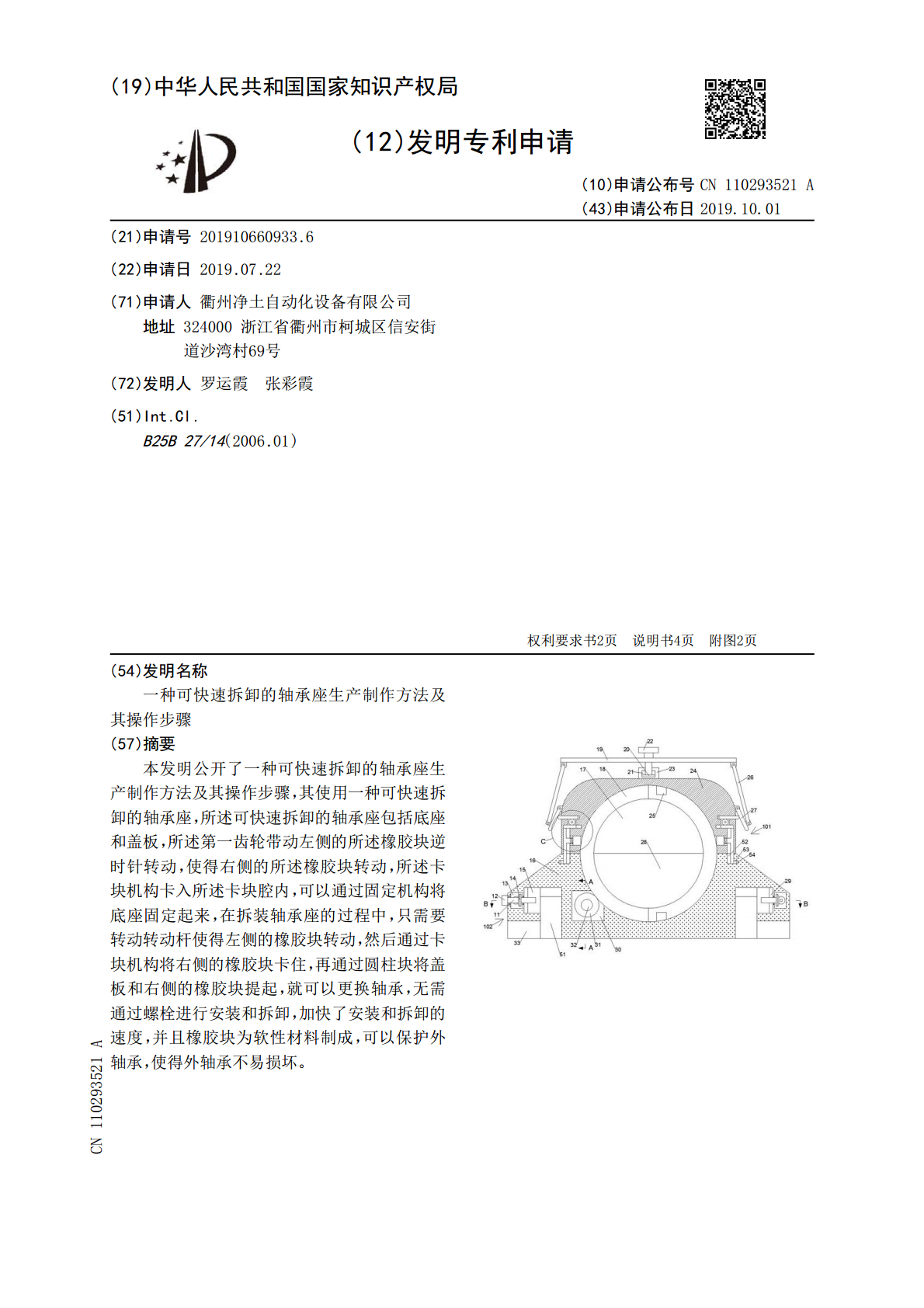

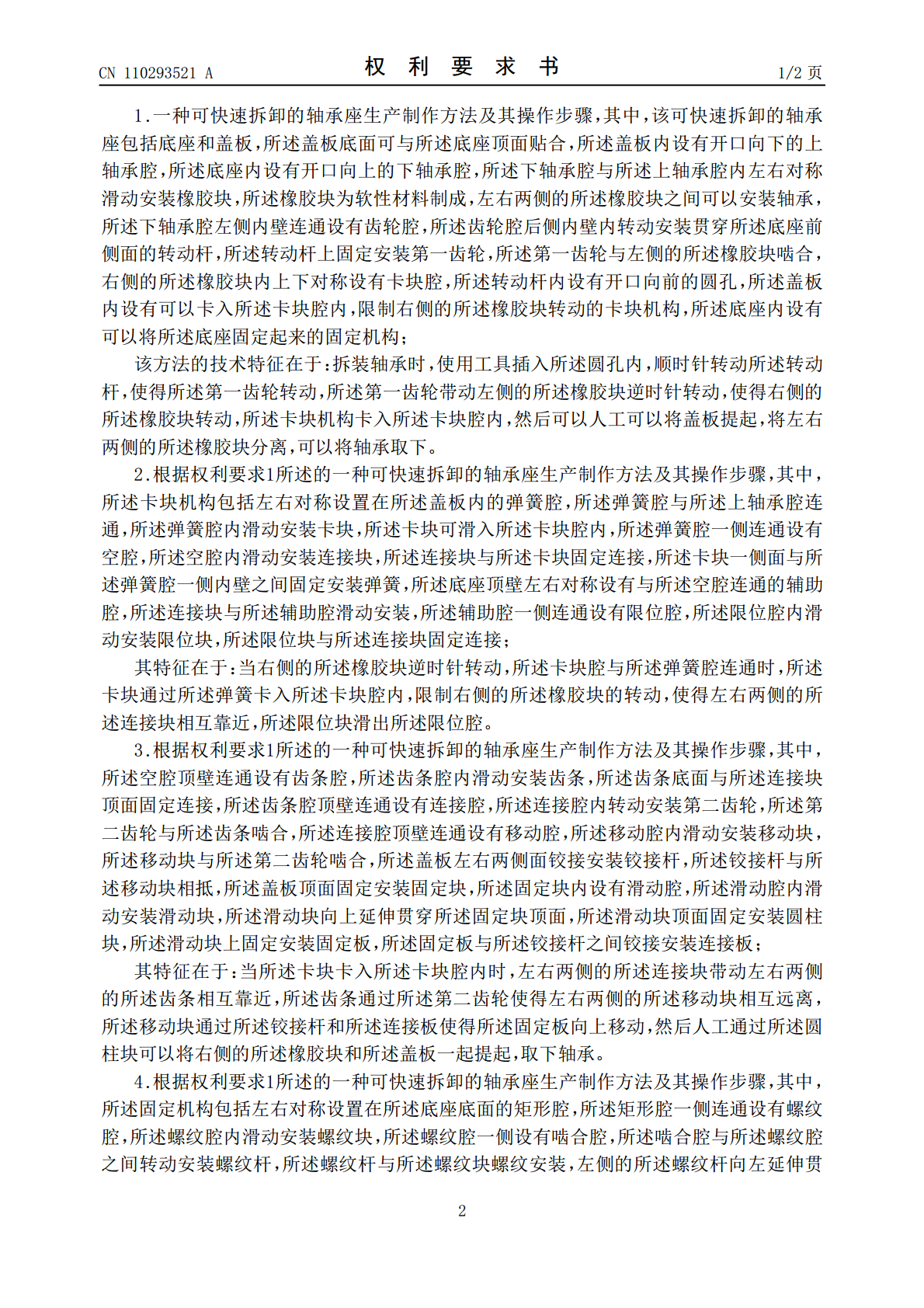

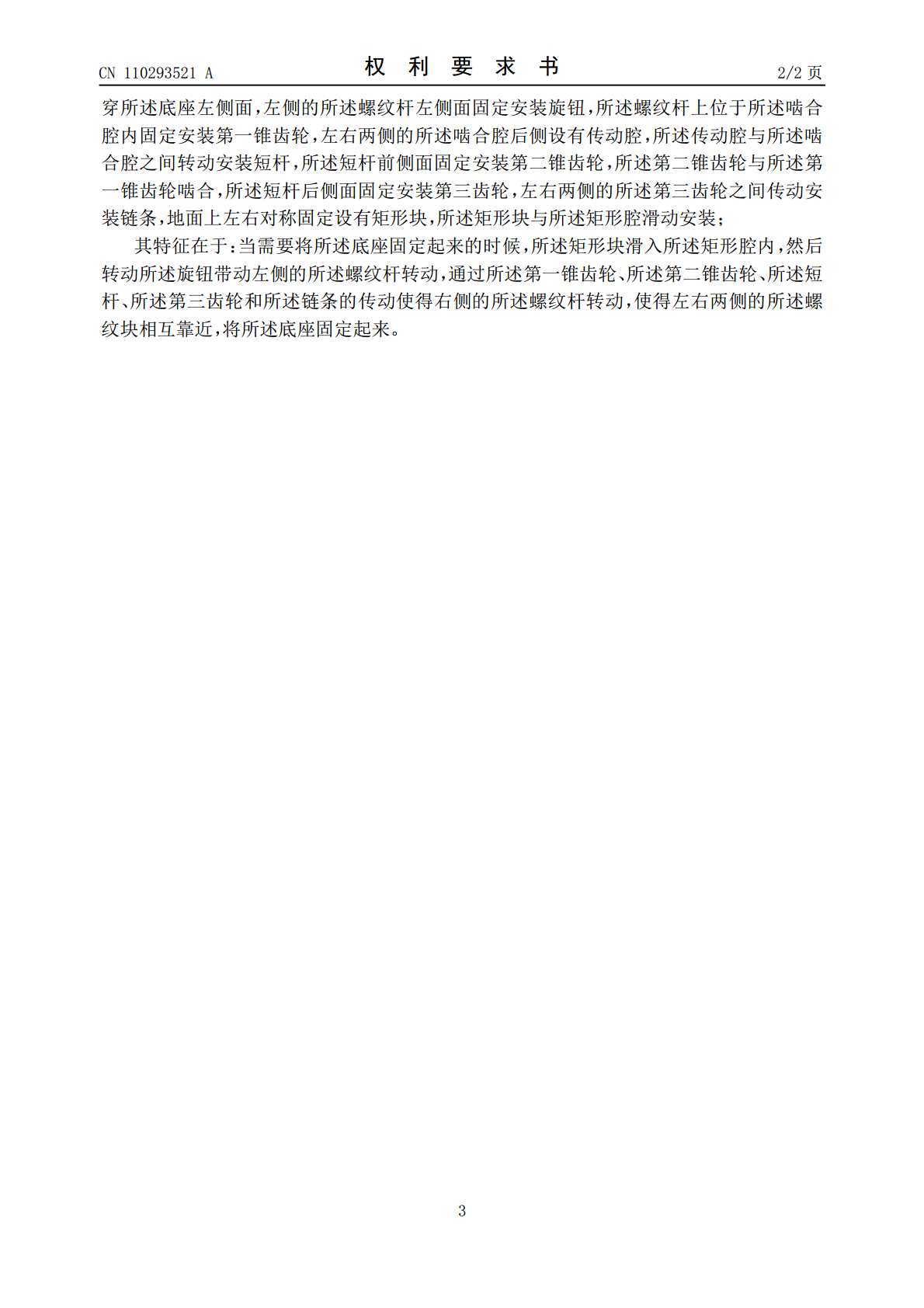

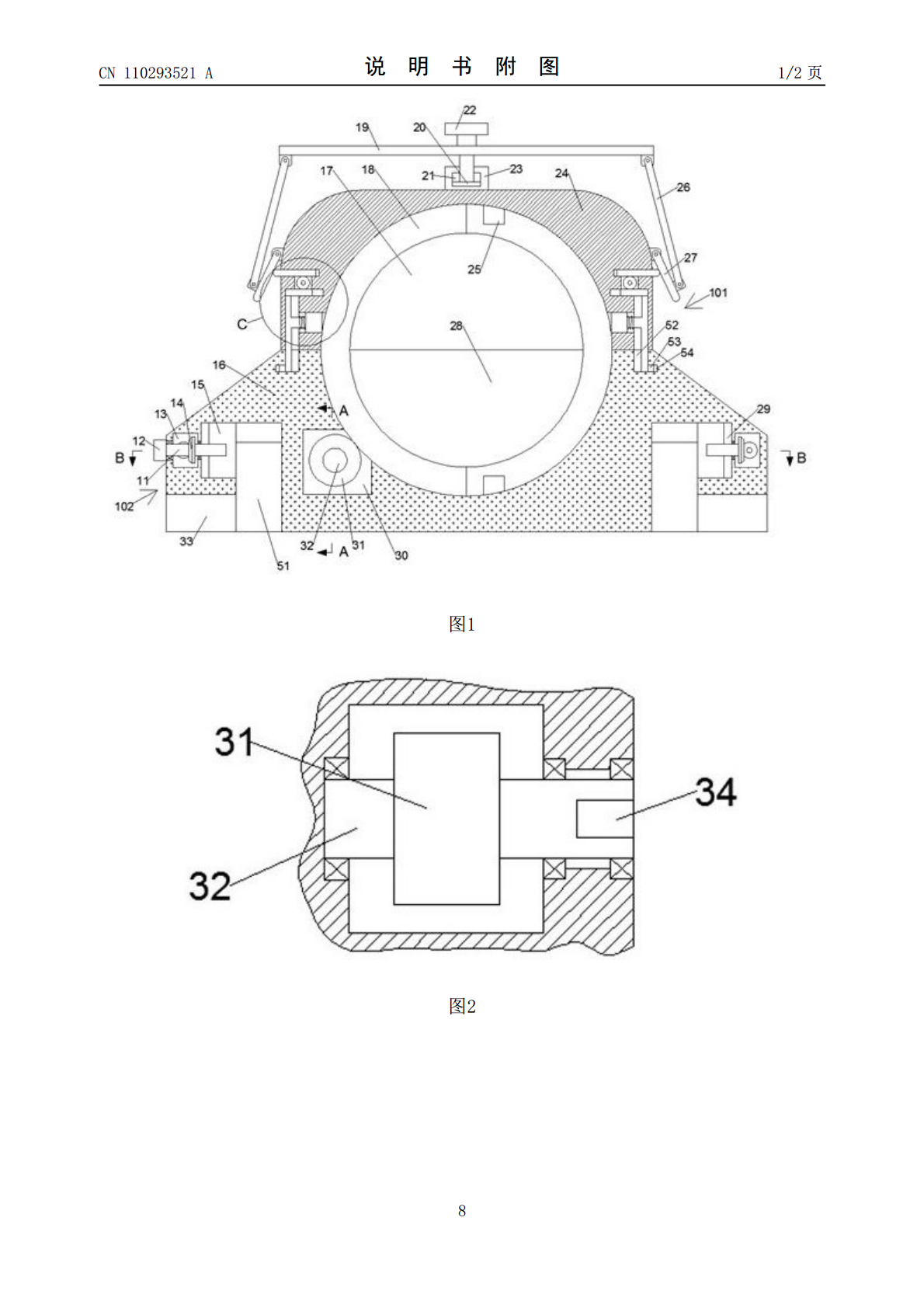

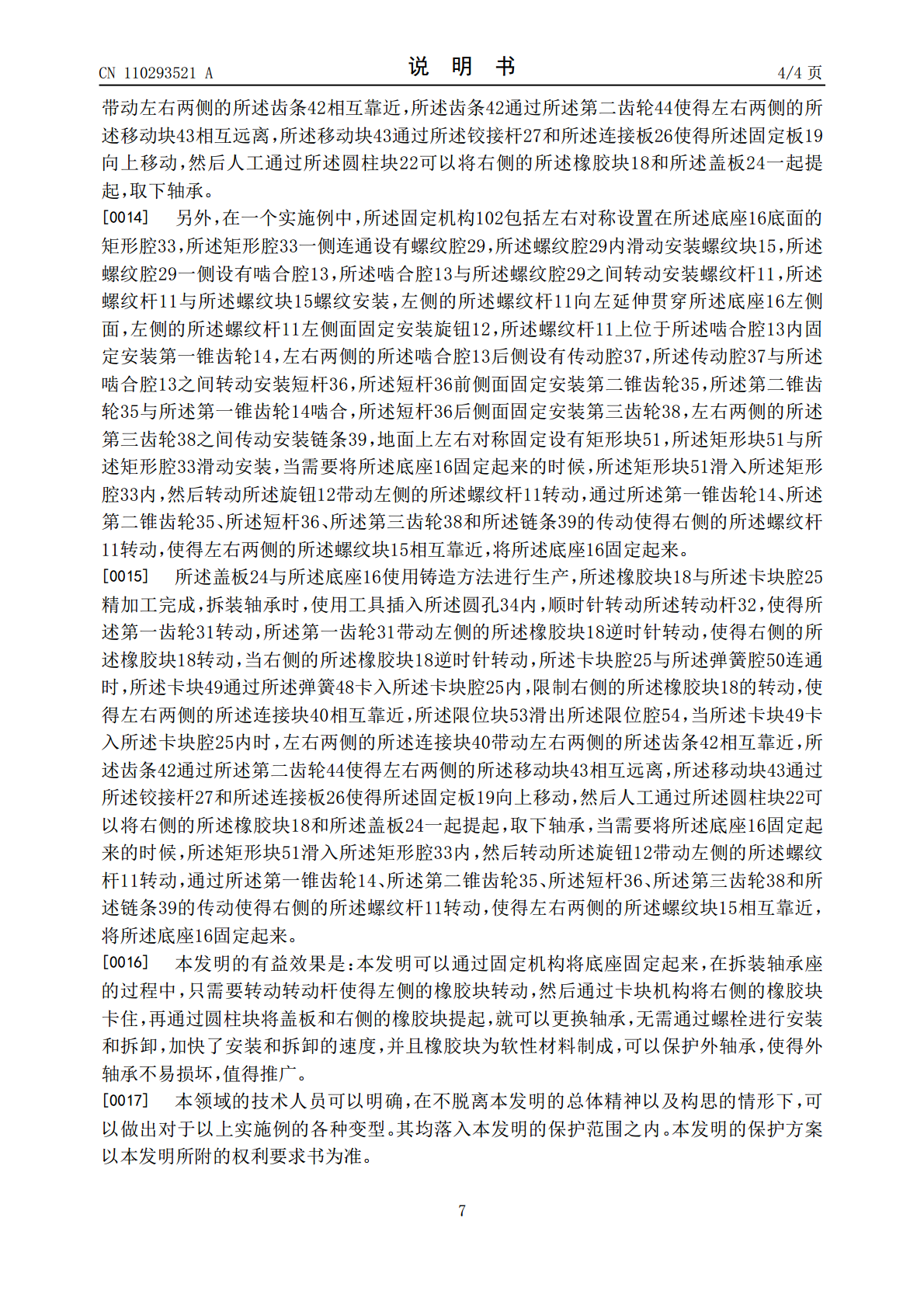

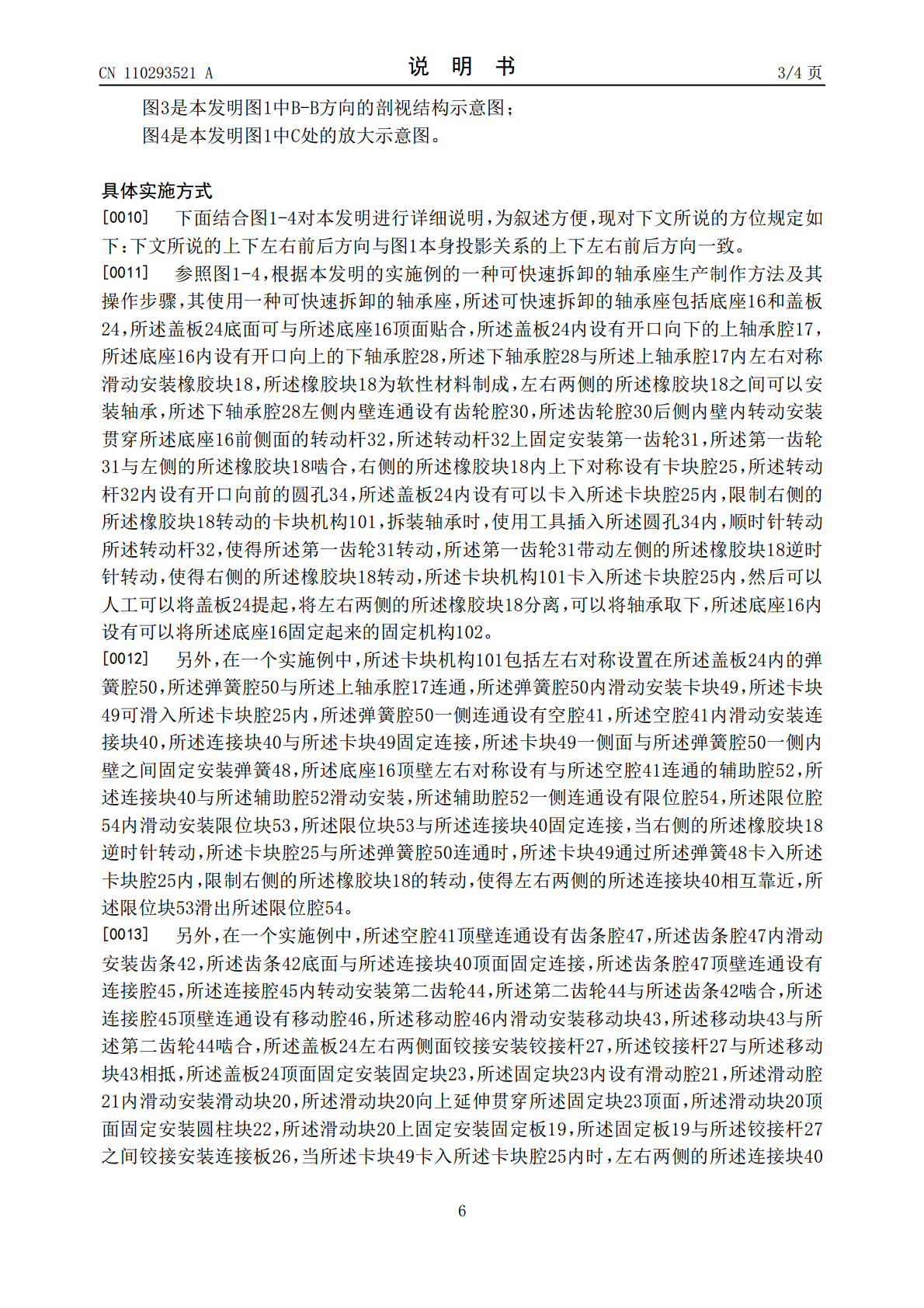

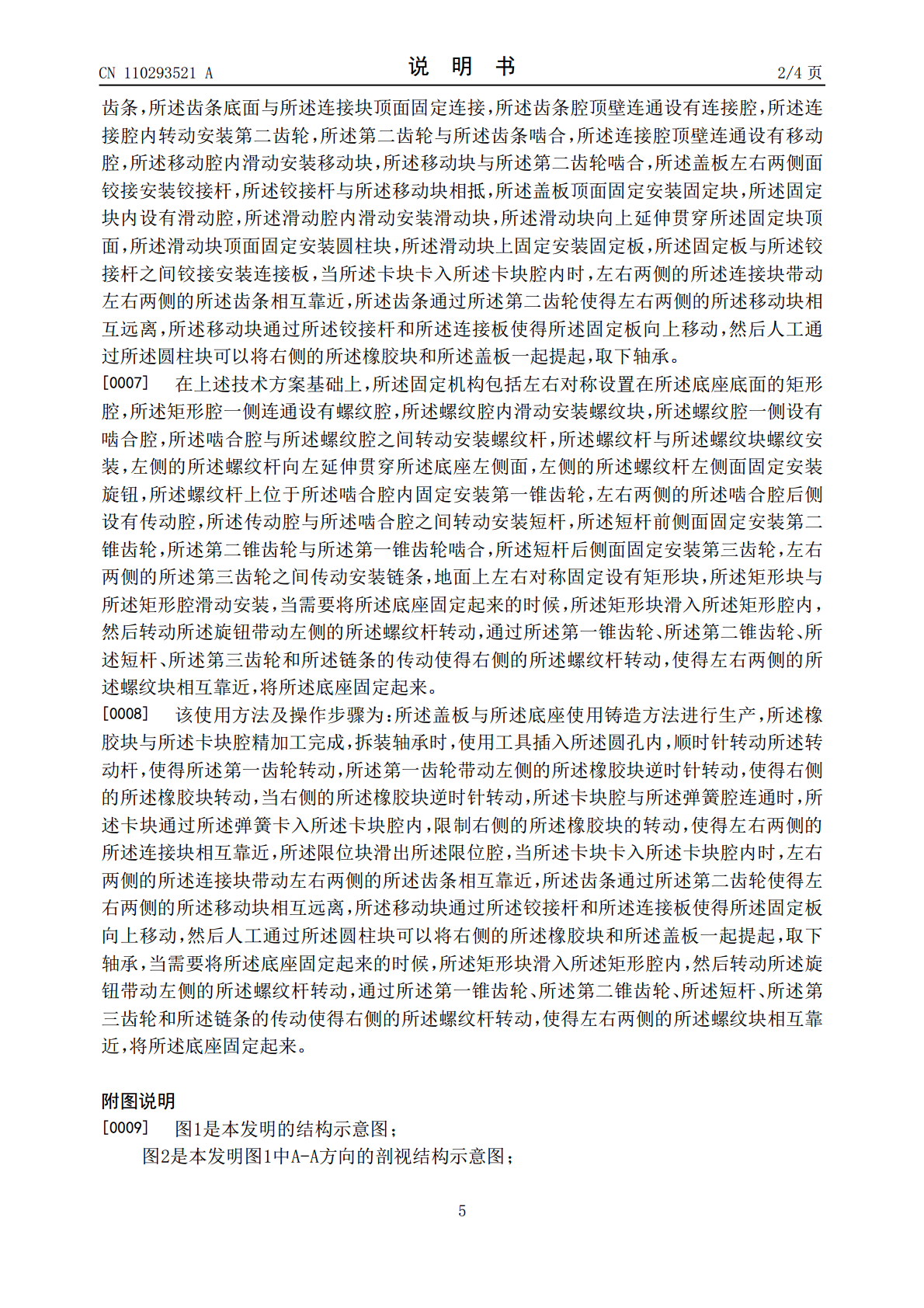

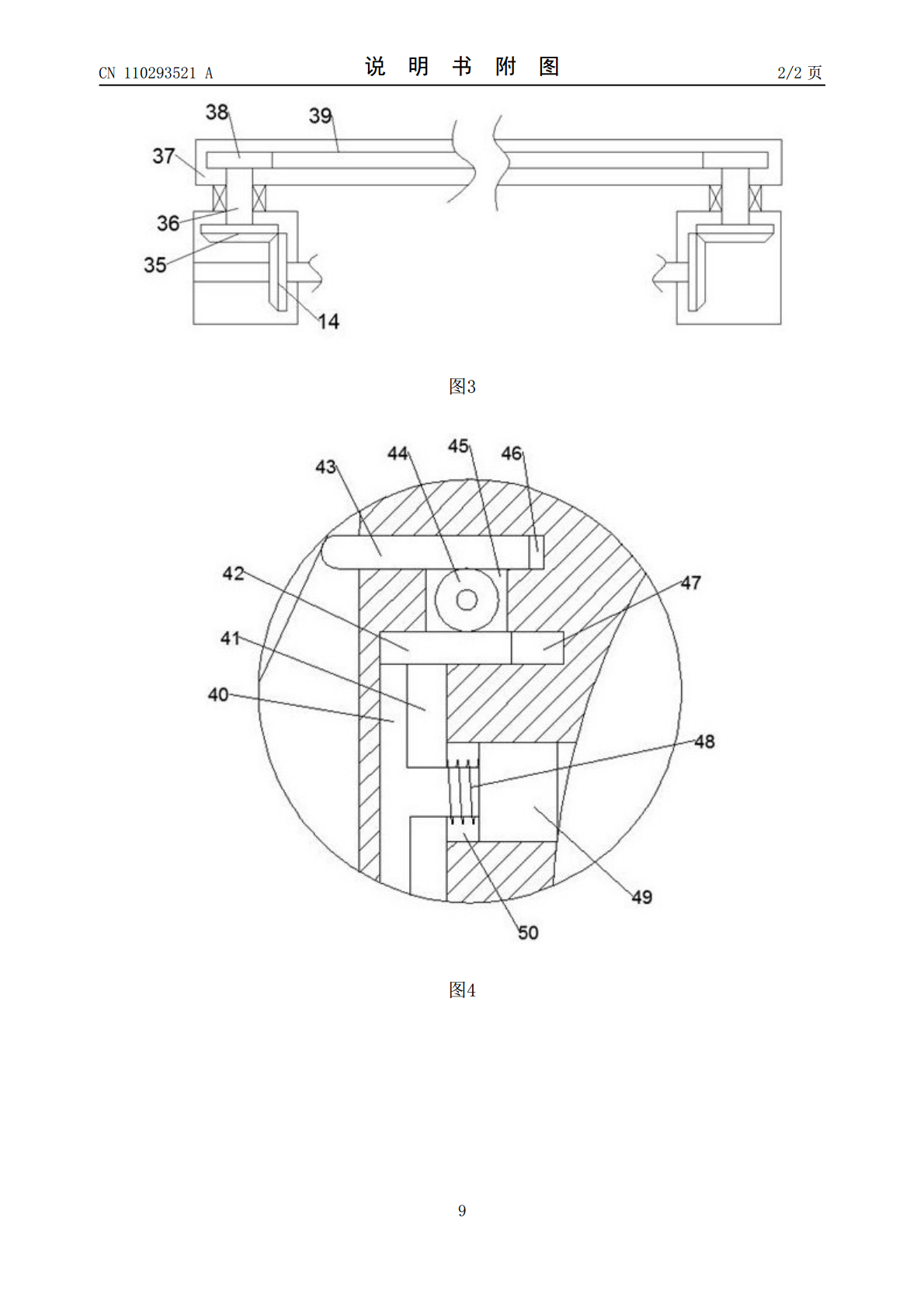

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110293521A(43)申请公布日2019.10.01(21)申请号201910660933.6(22)申请日2019.07.22(71)申请人衢州净土自动化设备有限公司地址324000浙江省衢州市柯城区信安街道沙湾村69号(72)发明人罗运霞张彩霞(51)Int.Cl.B25B27/14(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种可快速拆卸的轴承座生产制作方法及其操作步骤(57)摘要本发明公开了一种可快速拆卸的轴承座生产制作方法及其操作步骤，其使用一种可快速拆卸的轴承座，所述可快速拆卸的轴承座包括底座和盖板，所述第一齿轮带动左侧的所述橡胶块逆时针转动，使得右侧的所述橡胶块转动，所述卡块机构卡入所述卡块腔内，可以通过固定机构将底座固定起来，在拆装轴承座的过程中，只需要转动转动杆使得左侧的橡胶块转动，然后通过卡块机构将右侧的橡胶块卡住，再通过圆柱块将盖板和右侧的橡胶块提起，就可以更换轴承，无需通过螺栓进行安装和拆卸，加快了安装和拆卸的速度，并且橡胶块为软性材料制成，可以保护外轴承，使得外轴承不易损坏。CN110293521ACN110293521A权利要求书1/2页1.一种可快速拆卸的轴承座生产制作方法及其操作步骤，其中，该可快速拆卸的轴承座包括底座和盖板，所述盖板底面可与所述底座顶面贴合，所述盖板内设有开口向下的上轴承腔，所述底座内设有开口向上的下轴承腔，所述下轴承腔与所述上轴承腔内左右对称滑动安装橡胶块，所述橡胶块为软性材料制成，左右两侧的所述橡胶块之间可以安装轴承，所述下轴承腔左侧内壁连通设有齿轮腔，所述齿轮腔后侧内壁内转动安装贯穿所述底座前侧面的转动杆，所述转动杆上固定安装第一齿轮，所述第一齿轮与左侧的所述橡胶块啮合，右侧的所述橡胶块内上下对称设有卡块腔，所述转动杆内设有开口向前的圆孔，所述盖板内设有可以卡入所述卡块腔内，限制右侧的所述橡胶块转动的卡块机构，所述底座内设有可以将所述底座固定起来的固定机构；该方法的技术特征在于：拆装轴承时，使用工具插入所述圆孔内，顺时针转动所述转动杆，使得所述第一齿轮转动，所述第一齿轮带动左侧的所述橡胶块逆时针转动，使得右侧的所述橡胶块转动，所述卡块机构卡入所述卡块腔内，然后可以人工可以将盖板提起，将左右两侧的所述橡胶块分离，可以将轴承取下。2.根据权利要求1所述的一种可快速拆卸的轴承座生产制作方法及其操作步骤，其中，所述卡块机构包括左右对称设置在所述盖板内的弹簧腔，所述弹簧腔与所述上轴承腔连通，所述弹簧腔内滑动安装卡块，所述卡块可滑入所述卡块腔内，所述弹簧腔一侧连通设有空腔，所述空腔内滑动安装连接块，所述连接块与所述卡块固定连接，所述卡块一侧面与所述弹簧腔一侧内壁之间固定安装弹簧，所述底座顶壁左右对称设有与所述空腔连通的辅助腔，所述连接块与所述辅助腔滑动安装，所述辅助腔一侧连通设有限位腔，所述限位腔内滑动安装限位块，所述限位块与所述连接块固定连接；其特征在于：当右侧的所述橡胶块逆时针转动，所述卡块腔与所述弹簧腔连通时，所述卡块通过所述弹簧卡入所述卡块腔内，限制右侧的所述橡胶块的转动，使得左右两侧的所述连接块相互靠近，所述限位块滑出所述限位腔。3.根据权利要求1所述的一种可快速拆卸的轴承座生产制作方法及其操作步骤，其中，所述空腔顶壁连通设有齿条腔，所述齿条腔内滑动安装齿条，所述齿条底面与所述连接块顶面固定连接，所述齿条腔顶壁连通设有连接腔，所述连接腔内转动安装第二齿轮，所述第二齿轮与所述齿条啮合，所述连接腔顶壁连通设有移动腔，所述移动腔内滑动安装移动块，所述移动块与所述第二齿轮啮合，所述盖板左右两侧面铰接安装铰接杆，所述铰接杆与所述移动块相抵，所述盖板顶面固定安装固定块，所述固定块内设有滑动腔，所述滑动腔内滑动安装滑动块，所述滑动块向上延伸贯穿所述固定块顶面，所述滑动块顶面固定安装圆柱块，所述滑动块上固定安装固定板，所述固定板与所述铰接杆之间铰接安装连接板；其特征在于：当所述卡块卡入所述卡块腔内时，左右两侧的所述连接块带动左右两侧的所述齿条相互靠近，所述齿条通过所述第二齿轮使得左右两侧的所述移动块相互远离，所述移动块通过所述铰接杆和所述连接板使得所述固定板向上移动，然后人工通过所述圆柱块可以将右侧的所述橡胶块和所述盖板一起提起，取下轴承。4.根据权利要求1所述的一种可快速拆卸的轴承座生产制作方法及其操作步骤，其中，所述固定机构包括左右对称设置在所述底座底面的矩形腔，所述矩形腔一侧连通设有螺纹腔，所述螺纹腔内滑动安装螺纹块，所述螺纹腔一侧设有啮合腔，所述啮合腔与所述螺纹腔之间转动安装螺纹杆，所述螺纹杆与所述螺纹块螺纹安装，左侧的所述螺纹杆向左延伸贯2CN110293521A权利要求书2
