一种玉米播种机及其使用方法.pdf

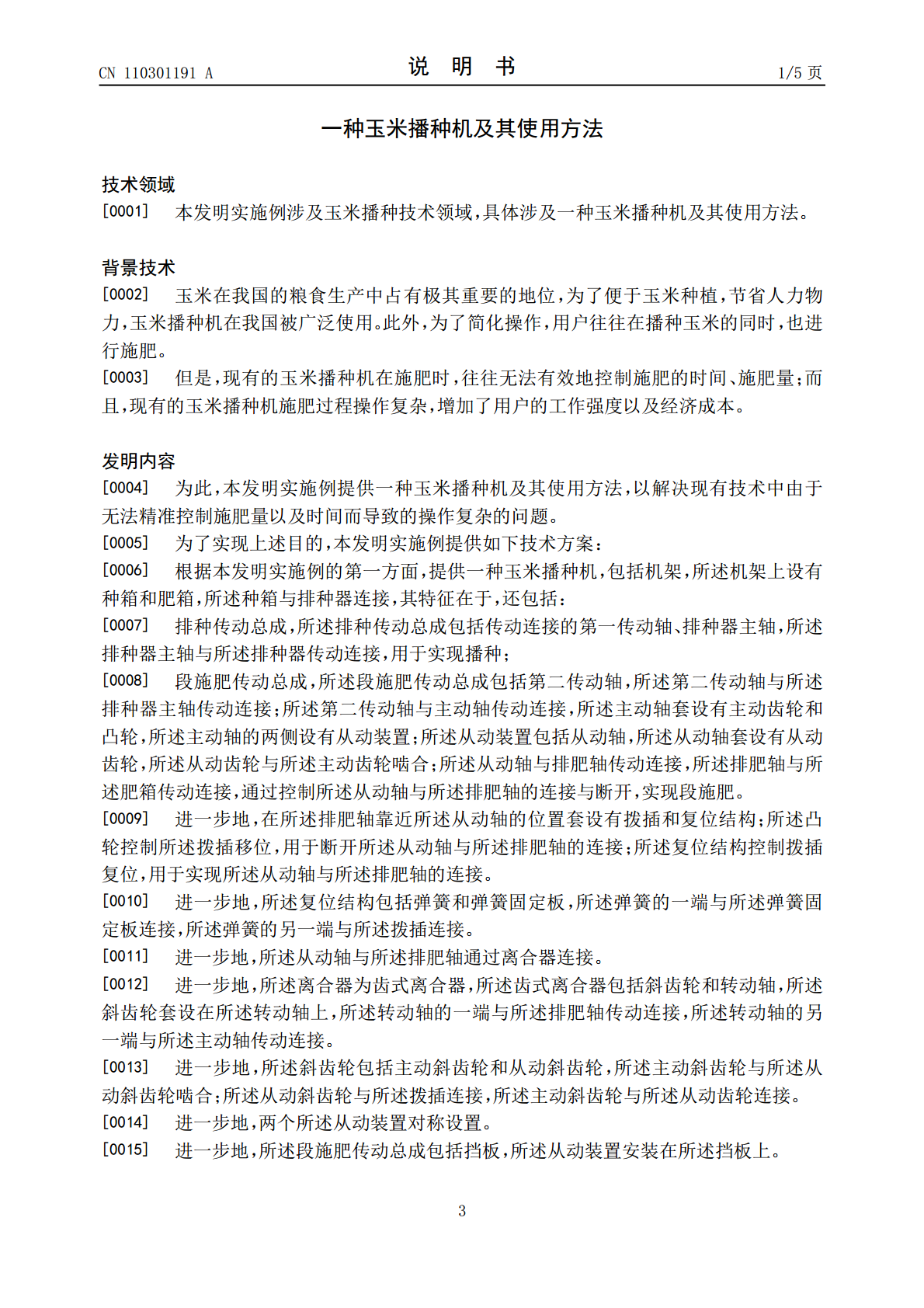

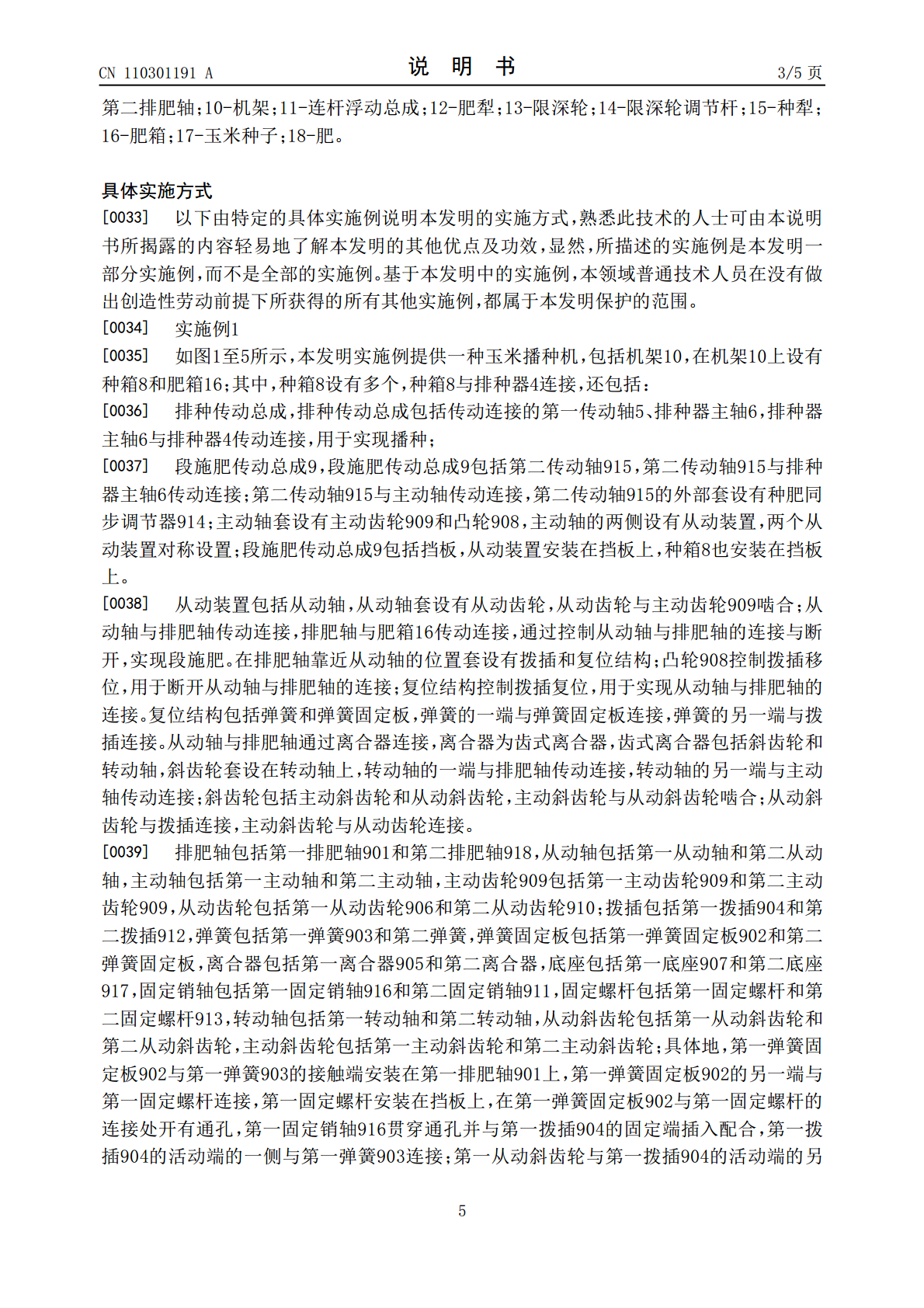

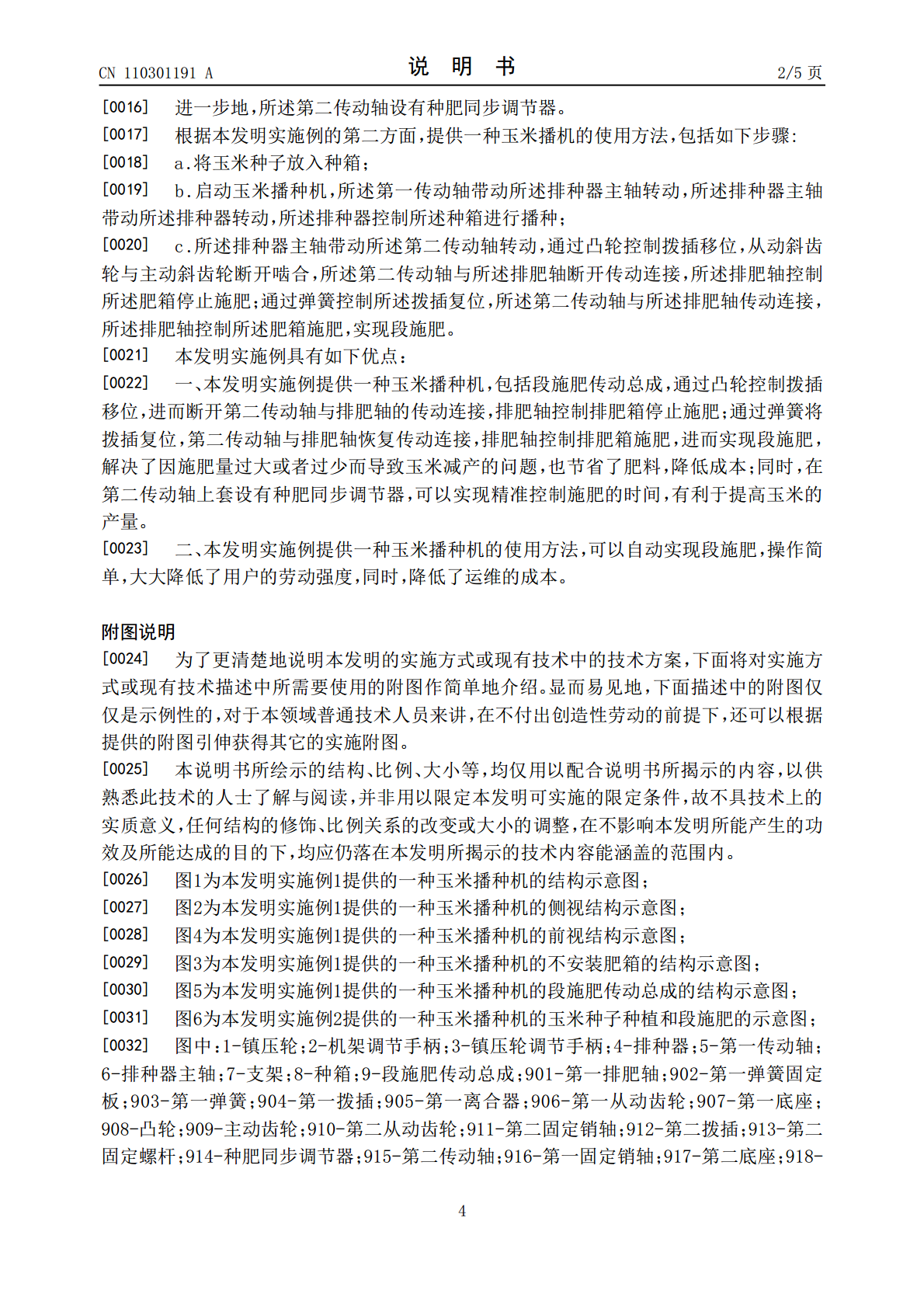

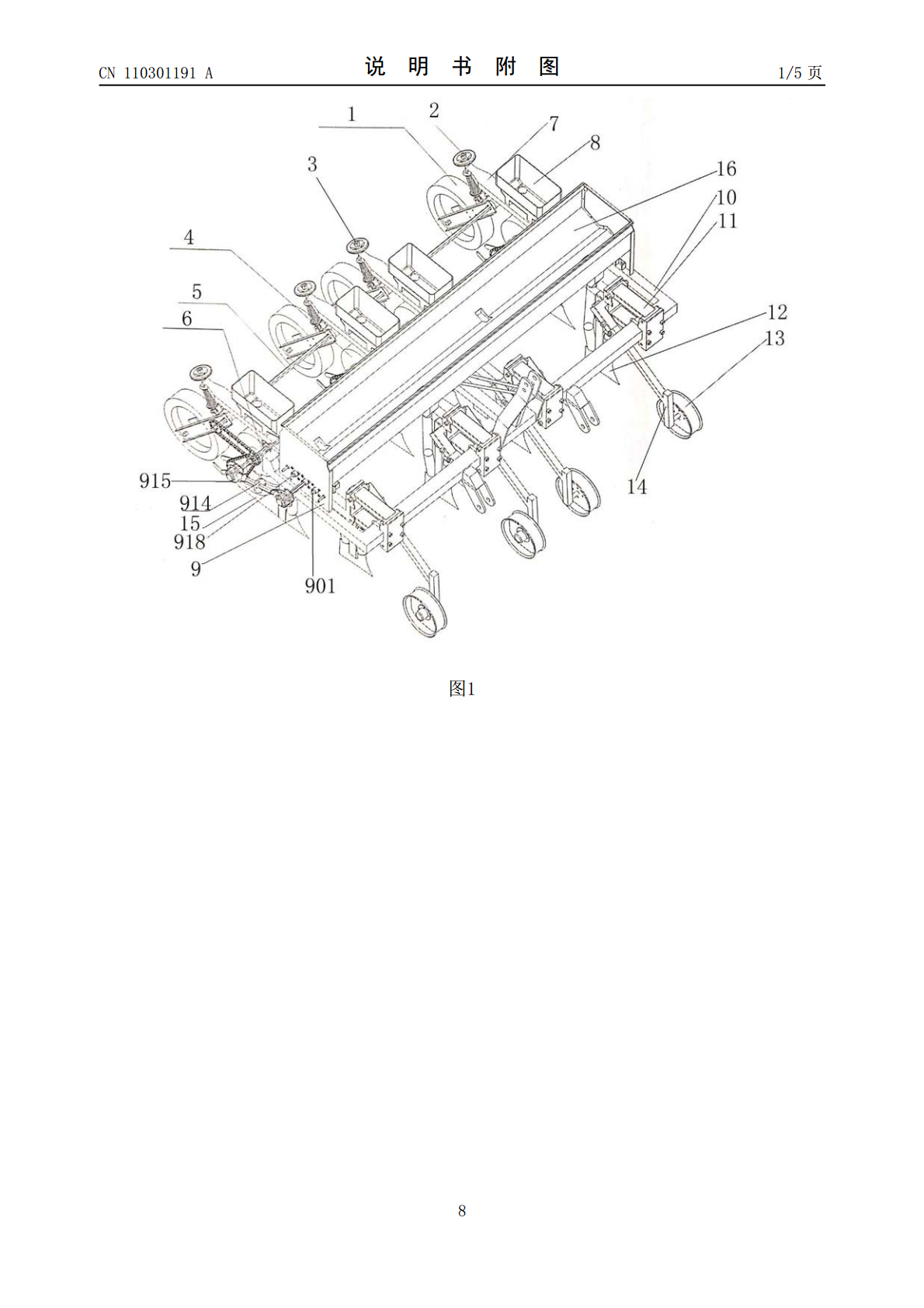

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110301191A(43)申请公布日2019.10.08(21)申请号201910754702.1(22)申请日2019.08.15(71)申请人宋志学地址074000河北省保定市高碑店市方官镇北垡上村(72)发明人宋志学(74)专利代理机构北京知呱呱知识产权代理有限公司11577代理人管士涛(51)Int.Cl.A01C7/06(2006.01)A01C7/08(2006.01)A01C15/12(2006.01)A01C15/16(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种玉米播种机及其使用方法(57)摘要本发明实施例公开了一种玉米播种机及其使用方法，包括机架，所述机架上设有种箱和肥箱，所述种箱与排种器连接，其特征在于，还包括：排种传动总成，所述排种传动总成包括传动连接的第一传动轴、排种器主轴，所述排种器主轴与所述排种器传动连接；段施肥传动总成，所述段施肥传动总成包括第二传动轴，所述第二传动轴与所述排种器主轴传动连接；所述第二传动轴与主动轴传动连接，所述主动轴套设有主动齿轮和凸轮，所述主动轴的两侧设有从动装置；所述从动装置包括从动轴，所述从动轴套设有从动齿轮，所述从动齿轮与所述主动齿轮啮合；所述从动轴与排肥轴传动连接，所述排肥轴与所述肥箱传动连接；同时，本发明具有可以精准控制段施肥的特点。CN110301191ACN110301191A权利要求书1/1页1.一种玉米播种机，包括机架，所述机架上设有种箱和肥箱，所述种箱与排种器连接，其特征在于，还包括：排种传动总成，所述排种传动总成包括传动连接的第一传动轴、排种器主轴，所述排种器主轴与所述排种器传动连接，用于实现播种；段施肥传动总成，所述段施肥传动总成包括第二传动轴，所述第二传动轴与所述排种器主轴传动连接；所述第二传动轴与主动轴传动连接，所述主动轴套设有主动齿轮和凸轮，所述主动轴的两侧设有从动装置；所述从动装置包括从动轴，所述从动轴套设有从动齿轮，所述从动齿轮与所述主动齿轮啮合；所述从动轴与排肥轴传动连接，所述排肥轴与所述肥箱传动连接，通过控制所述从动轴与所述排肥轴的连接与断开，实现段施肥。2.根据权利要求1所述的玉米播种机，其特征在于，在所述排肥轴靠近所述从动轴的位置套设有拨插和复位结构；所述凸轮控制所述拨插移位，用于断开所述从动轴与所述排肥轴的连接；所述复位结构控制拨插复位，用于实现所述从动轴与所述排肥轴的连接。3.根据权利要求2所述的玉米播种机，其特征在于，所述复位结构包括弹簧和弹簧固定板，所述弹簧的一端与所述弹簧固定板连接，所述弹簧的另一端与所述拨插连接。4.根据权利要求3所述的玉米播种机，其特征在于，所述从动轴与所述排肥轴通过离合器连接。5.根据权利要求4所述的玉米播种机，其特征在于，所述离合器为齿式离合器，所述齿式离合器包括斜齿轮和转动轴，所述斜齿轮套设在所述转动轴上，所述转动轴的一端与所述排肥轴传动连接，所述转动轴的另一端与所述主动轴传动连接。6.根据权利要求5所述的玉米播种机，其特征在于，所述斜齿轮包括主动斜齿轮和从动斜齿轮，所述主动斜齿轮与所述从动斜齿轮啮合；所述从动斜齿轮与所述拨插连接，所述主动斜齿轮与所述从动齿轮连接。7.根据权利要求6所述的玉米播种机，其特征在于，两个所述从动装置对称设置。8.根据权利要求7所述的玉米播种机，其特征在于，所述段施肥传动总成包括挡板，所述从动装置安装在所述挡板上。9.根据权利要求8所述的玉米播种机，其特征在于，所述第二传动轴设有种肥同步调节器。10.根据权利要求1-9之一所述的玉米播种机的使用方法，其特征在于，包括如下步骤:a.将玉米种子放入种箱；b.启动玉米播种机，所述第一传动轴带动所述排种器主轴转动，所述排种器主轴带动所述排种器转动，所述排种器控制所述种箱进行播种；c.所述排种器主轴带动所述第二传动轴转动，通过凸轮控制拨插移位，从动斜齿轮与主动斜齿轮断开啮合，所述第二传动轴与所述排肥轴断开传动连接，所述排肥轴控制所述肥箱停止施肥；通过弹簧控制所述拨插复位，所述第二传动轴与所述排肥轴传动连接，所述排肥轴控制所述肥箱施肥，实现段施肥。2CN110301191A说明书1/5页一种玉米播种机及其使用方法技术领域[0001]本发明实施例涉及玉米播种技术领域，具体涉及一种玉米播种机及其使用方法。背景技术[0002]玉米在我国的粮食生产中占有极其重要的地位，为了便于玉米种植，节省人力物力，玉米播种机在我国被广泛使用。此外，为了简化操作，用户往往在播种玉米的同时，也进行施肥。[0003]但是，现有的玉米播种机在施肥时，往往无法有效地控制施肥的时间、施肥量；而且，现有的玉米播种机施肥过程操作复杂，增加了用户的工作强度以及经济成本。发
