一种电缆线固定装置及其使用方法.pdf

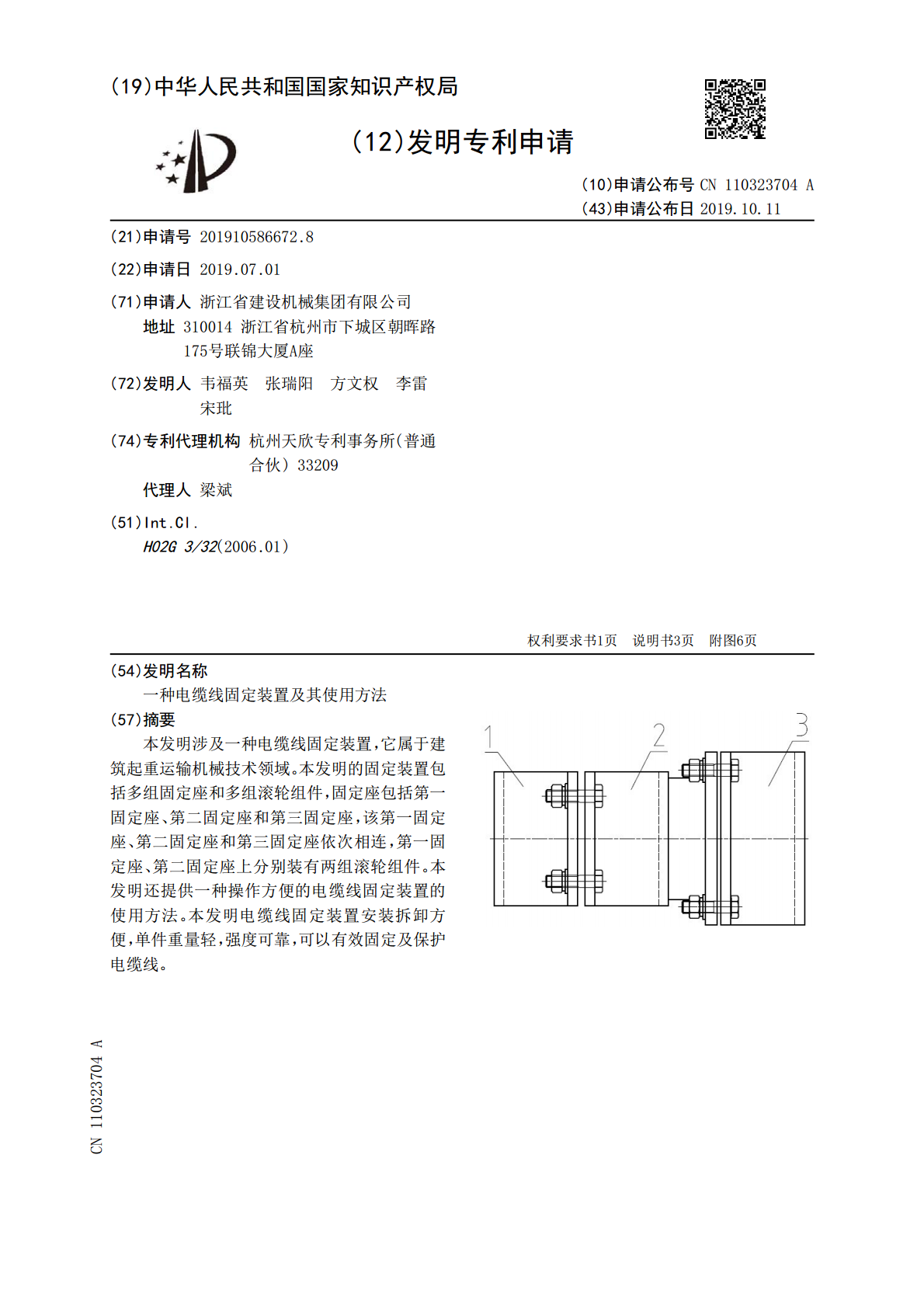

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110323704A(43)申请公布日2019.10.11(21)申请号201910586672.8(22)申请日2019.07.01(71)申请人浙江省建设机械集团有限公司地址310014浙江省杭州市下城区朝晖路175号联锦大厦A座(72)发明人韦福英张瑞阳方文权李雷宋玭(74)专利代理机构杭州天欣专利事务所(普通合伙)33209代理人梁斌(51)Int.Cl.H02G3/32(2006.01)权利要求书1页说明书3页附图6页(54)发明名称一种电缆线固定装置及其使用方法(57)摘要本发明涉及一种电缆线固定装置，它属于建筑起重运输机械技术领域。本发明的固定装置包括多组固定座和多组滚轮组件，固定座包括第一固定座、第二固定座和第三固定座，该第一固定座、第二固定座和第三固定座依次相连，第一固定座、第二固定座上分别装有两组滚轮组件。本发明还提供一种操作方便的电缆线固定装置的使用方法。本发明电缆线固定装置安装拆卸方便，单件重量轻，强度可靠，可以有效固定及保护电缆线。CN110323704ACN110323704A权利要求书1/1页1.一种电缆线固定装置，包括多组固定座和多组滚轮组件，其特征在于：所述固定座包括第一固定座、第二固定座和第三固定座，该第一固定座、第二固定座和第三固定座依次相连，第一固定座、第二固定座上分别装有两组滚轮组件；第一固定座包括相互焊接的两块耳板和一块弯板，该弯板上设有连接螺栓孔，两块耳板上设有用于安装滚轮组件的孔；第二固定座包括相互焊接的第一固定座、一块钢板和一块连接板，该连接板上设有连接螺栓孔，用于与第三固定座连接紧固，连接板在竖直方向上焊接成任意角度；第三固定座包括折弯而成的一块钢板，该钢板上设有螺栓孔。2.根据权利要求1所述的电缆线固定装置，其特征在于：所述滚轮组件为四组，每组滚轮组件均包括滚轮、轴承和隔套。3.根据权利要求1所述的电缆线固定装置，其特征在于：所述滚轮组件通过螺栓与第一固定座、第二固定座连接。4.根据权利要求2所述的电缆线固定装置，其特征在于：所述第一固定座、第二固定座之间通过滚轮组件将电缆线固定并夹紧，电缆线与滚轮在水平方向内相对滚动。5.根据权利要求1所述的电缆线固定装置，其特征在于：所述第一固定座、第二固定座和第三固定座依次通过螺栓连接。6.根据权利要求1所述的电缆线固定装置，其特征在于：所述第三固定座的倾角可调。7.一种电缆线固定装置的使用方法，采用权利要求1-6任意一项所述的电缆线固定装置，其特征在于：使用方法如下：当起重运输机械需要固定电缆线时，先在需要固定电缆线的位置安装第二固定座、第三固定座，再将需要固定的电缆线靠近第二固定座上的滚轮，安装第一固定座，将电缆线夹紧，电缆线在竖直方向被固定住，不能下坠，水平方向与滚轮相对滚动，以适应施工现场的实际需要，根据电缆线的高度不同，安装若干组电缆线固定装置，达到固定及保护电缆线。2CN110323704A说明书1/3页一种电缆线固定装置及其使用方法技术领域[0001]本发明涉及一种装置和方法，尤其是涉及一种电缆线固定装置及其使用方法，它属于建筑起重运输机械技术领域。背景技术[0002]随着国民经济的不断发展，城市的建设也在不断加快，建筑工地也日益增多，尤其是高层建筑，更是城市建设的主力，高层建筑施工离不开起重运输机械。而起重运输机械的供电电缆，通常是由地下一直通到起重机的高处，以便给高空中的起重机电气控制系统提供电源。[0003]现在电缆线一般是用铁丝等固定于起重机塔身上，容易伤到电缆线，且不牢靠，不能有效固定及保护电缆线，而且电缆线重量大，固定不牢固容易脱落，存在一定安全隐患。[0004]公开日为2015年12月02日，公开号为204823815U的中国专利中，公开了一种名称为“一种起重机大车用电缆固定装置”的实用新型专利。该专利包括端梁，端梁上端设置有支腿、支架和支座，端梁一侧面设置有横板和限位块，端梁下部设置有行走轮，支架上端设置有伺服电机和轴座，伺服电机连接有轴，轴穿过轴座连接有大卷盘，横板上端设置有两个弹簧杆，弹簧杆上端设置有滚筒，支座上设置有螺栓孔，支座上部连接有立柱，立柱上设置有条形通孔，立柱连接有小卷盘；虽然该专利结构简单，有效减少电缆线的松散、散乱；但是电缆线，安装和拆卸不方便，不牢靠，不能有效固定及保护电缆线，故其还是存在上述缺陷。[0005]因此，提供一种便于安装拆卸，且易于调整，安全可靠的电缆线固定装置，显得尤为必要。发明内容[0006]本发明的目的在于克服现有技术中存在的上述不足，而提供一种结构设计简单合理，安全可靠，可拆卸易安装，强度可靠，操作方便的电缆线固定装置及其使用方法。[0007]本发明解决上述问题所采用的技术方案是：该电缆
