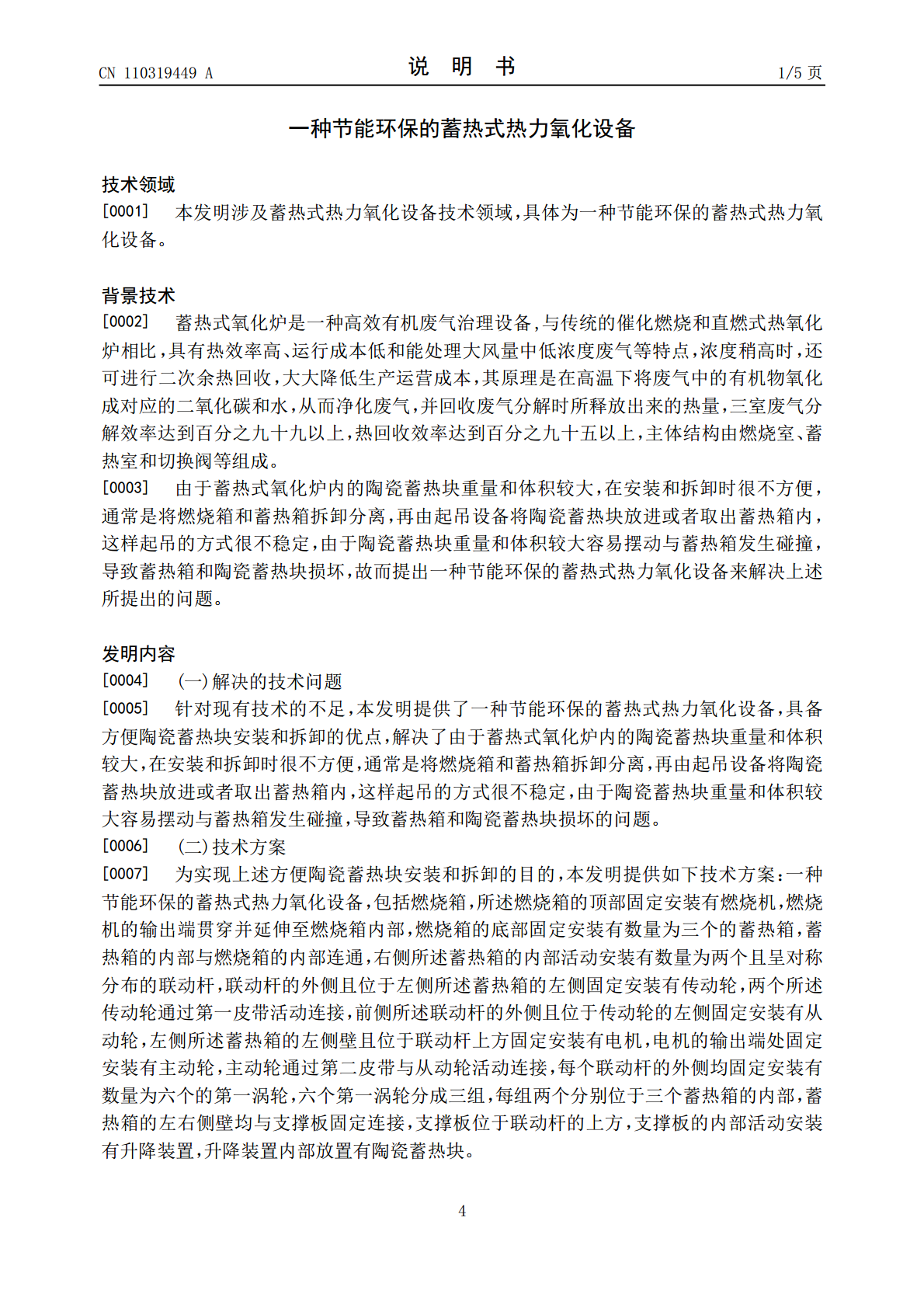

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110319449A(43)申请公布日2019.10.11(21)申请号201910217206.2(22)申请日2019.03.21(71)申请人扬州绿泉环保工程技术有限公司地址225600江苏省扬州市高邮城南经济新区中心大道(72)发明人吴国平(74)专利代理机构北京科家知识产权代理事务所(普通合伙)11427代理人艾秀丽(51)Int.Cl.F23G7/06(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种节能环保的蓄热式热力氧化设备(57)摘要本发明涉及蓄热式热力氧化设备技术领域，且公开了一种节能环保的蓄热式热力氧化设备，包括燃烧箱，所述燃烧箱的顶部固定安装有燃烧机，燃烧机的输出端贯穿并延伸至燃烧箱内部。该节能环保的蓄热式热力氧化设备，在安装陶瓷蓄热块时，陶瓷蓄热块与导向转轮接触，通过导向转轮将陶瓷蓄热块内部避免晃动，同时向左右两侧挤压导向板，瓷蓄热块将很顺利的放置在蓄热箱的内腔底壁，同时U形承重板受力将压缩第一弹簧，然后通过T形连接块和滑块压缩第二弹簧，将陶瓷蓄热块对U形承重板突然的撞击力卸掉，再通过升降装置将陶瓷蓄热块安装到位，使得陶瓷蓄热块安装稳定，具备了方便陶瓷蓄热块安装的优点。CN110319449ACN110319449A权利要求书1/2页1.一种节能环保的蓄热式热力氧化设备，包括燃烧箱(1)，其特征在于：所述燃烧箱(1)的顶部固定安装有燃烧机(2)，燃烧机(2)的输出端贯穿并延伸至燃烧箱(1)内部，燃烧箱(1)的底部固定安装有数量为三个的蓄热箱(3)，蓄热箱(3)的内部与燃烧箱(1)的内部连通，右侧所述蓄热箱(3)的内部活动安装有数量为两个且呈对称分布的联动杆(4)，联动杆(4)的外侧且位于左侧所述蓄热箱(3)的左侧固定安装有传动轮(5)，两个所述传动轮(5)通过第一皮带(6)活动连接，前侧所述联动杆(4)的外侧且位于传动轮(5)的左侧固定安装有从动轮(7)，左侧所述蓄热箱(3)的左侧壁且位于联动杆(4)上方固定安装有电机(8)，电机(8)的输出端处固定安装有主动轮(9)，主动轮(9)通过第二皮带(10)与从动轮(7)活动连接，每个联动杆(4)的外侧均固定安装有数量为六个的第一涡轮(11)，六个第一涡轮(11)分成三组，每组两个分别位于三个蓄热箱(3)的内部，蓄热箱(3)的左右侧壁均与支撑板(12)固定连接，支撑板(12)位于联动杆(4)的上方，支撑板(12)的内部活动安装有升降装置(13)，升降装置(13)内部放置有陶瓷蓄热块(14)；升降装置(13)包括与支撑板(12)内部活动连接的转轴(1301)，转轴(1301)的数量为四个，转轴(1301)呈左右两侧分布且呈对称分布，转轴(1301)的外侧固定安装有第二涡轮(1302)，第二涡轮(1302)的轮齿与第一涡轮(11)的轮齿啮合，转轴(1301)的外侧且位于第二涡轮(1302)的上方活动连接有升降块(1303)，左侧所述升降块(1303)与右侧所述升降块(1303)相背的一侧均固定安装有L形连接杆(1304)，L形连接杆(1304)内部固定安装有支撑杆(1305)，支撑杆(1305)顶部固定安装有第一弹簧(1306)，左侧所述支撑杆(1305)与右侧所述支撑杆(1305)相对的一侧均与平衡杆(1307)固定连接，平衡杆(1307)的外侧滑动连接有数量为两个且呈对称分布的滑块(1308)，左侧所述支撑杆(1305)与右侧所述支撑杆(1305)相对的一侧均固定安装有一端与滑块(1308)固定连接的第二弹簧(1309)，第二弹簧(1309)套接于平衡杆(1307)的外侧，四个所述第一弹簧(1306)的顶部均与U形承重板(1310)固定连接，U形承重板(1310)的内腔底壁放置有陶瓷蓄热块(14)，U形承重板(1310)内腔左右两侧壁的前后两侧均固定安装有数量为两个且呈对称分布的第三弹簧(1311)，U形承重板(1310)的前后两侧均固定安装有T形连接块(1312)，滑块(1308)通过支杆与T形连接块(1312)活动连接，左侧所述第三弹簧(1311)与右侧所述第三弹簧(1311)相对的一侧均与导向板(1313)固定连接，左侧两个所述导向板(1313)相对的一侧与右侧两个所述导向板(1313)相对的一侧均与导向转轮(1314)活动连接。2.根据权利要求1所述的一种节能环保的蓄热式热力氧化设备，其特征在于：所述蓄热箱(3)的内部固定安装有轴承，蓄热箱(3)通过轴承与联动杆(4)活动连接。3.根据权利要求1所述的一种节能环保的蓄热式热力氧化设备，其特征在于：所述转轴(1301)由圆柱形光滑杆件与丝杆组成，圆柱形光滑杆件与支撑板(12)活动连接，圆柱形光滑杆件外侧固定
