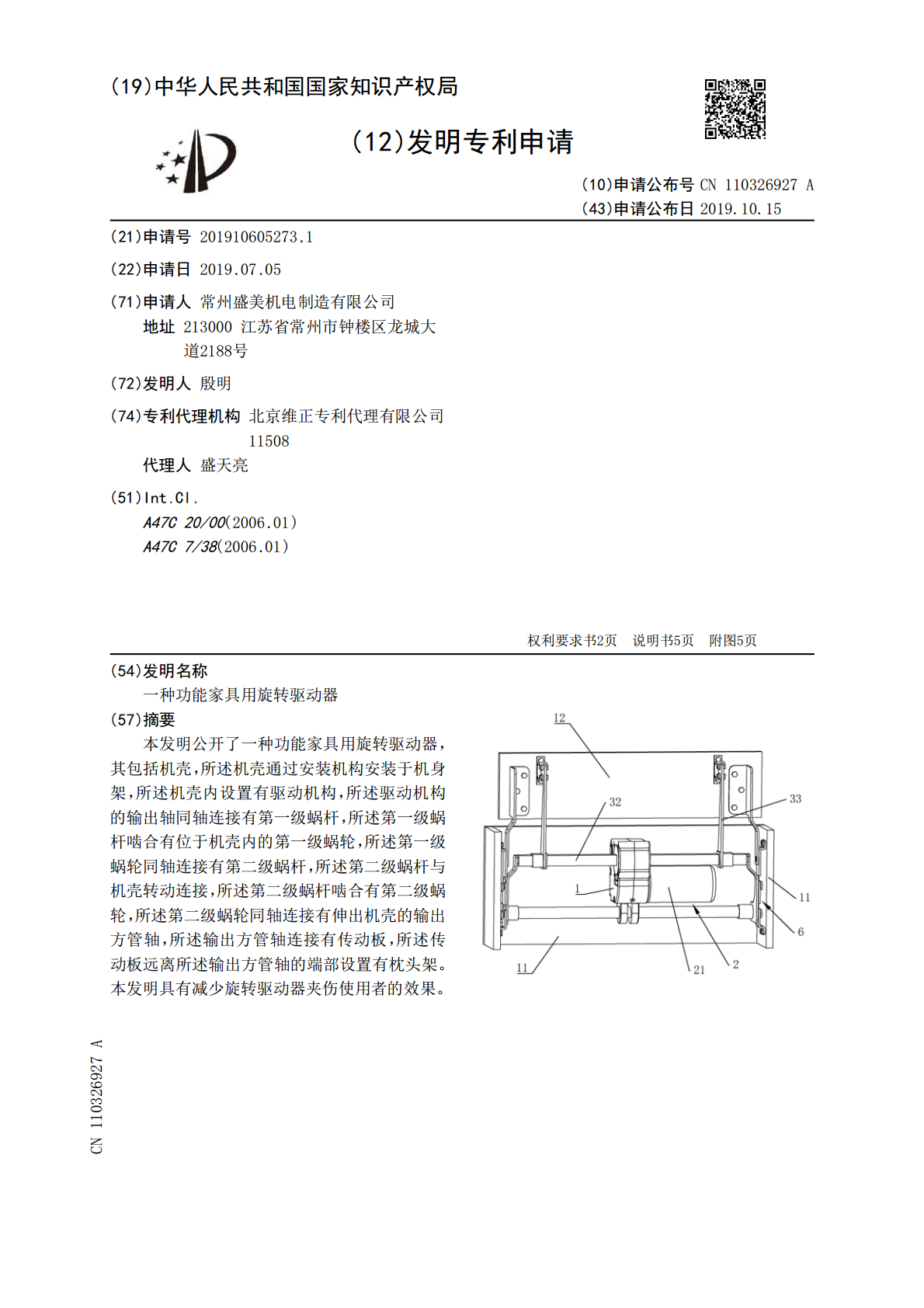

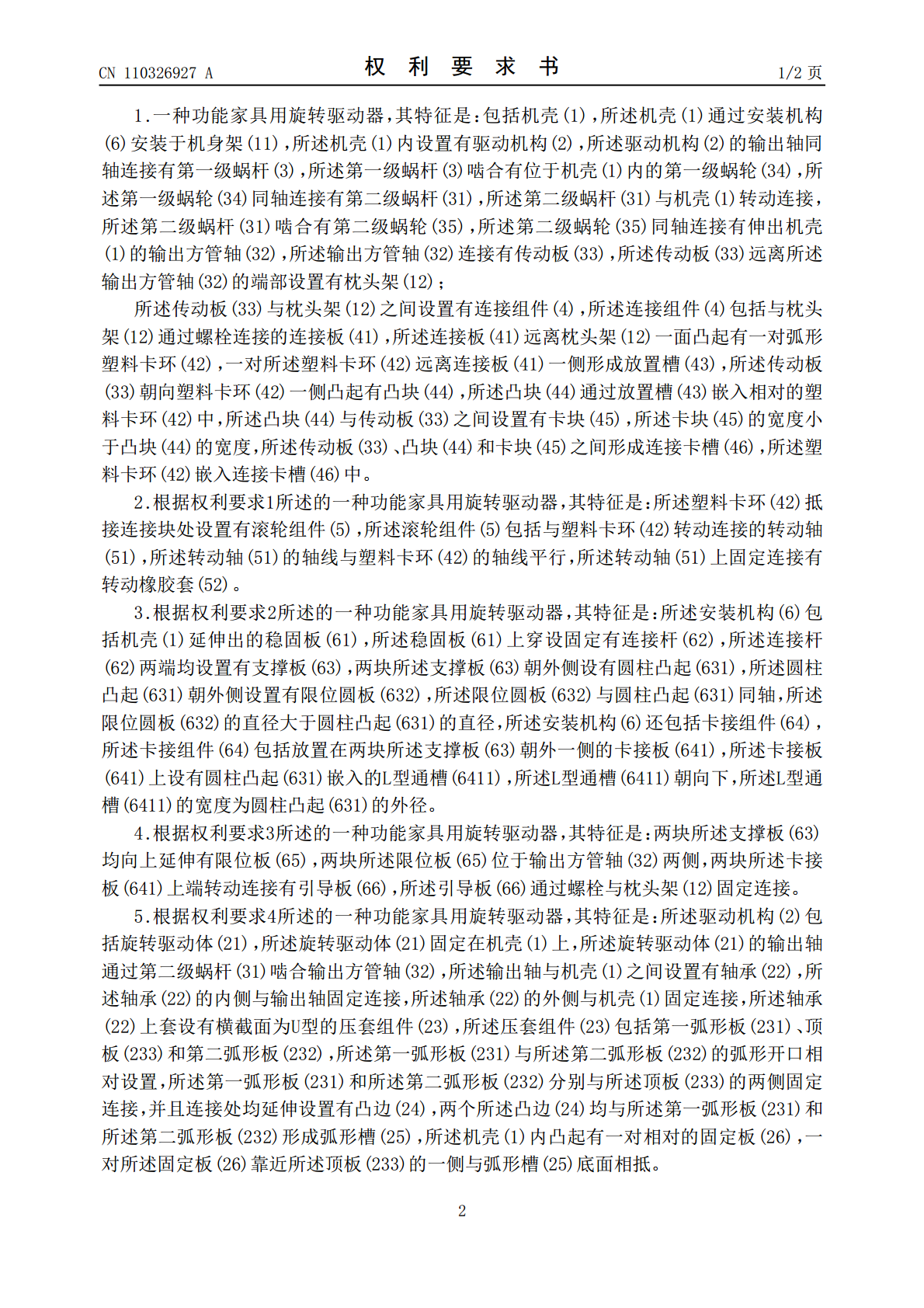

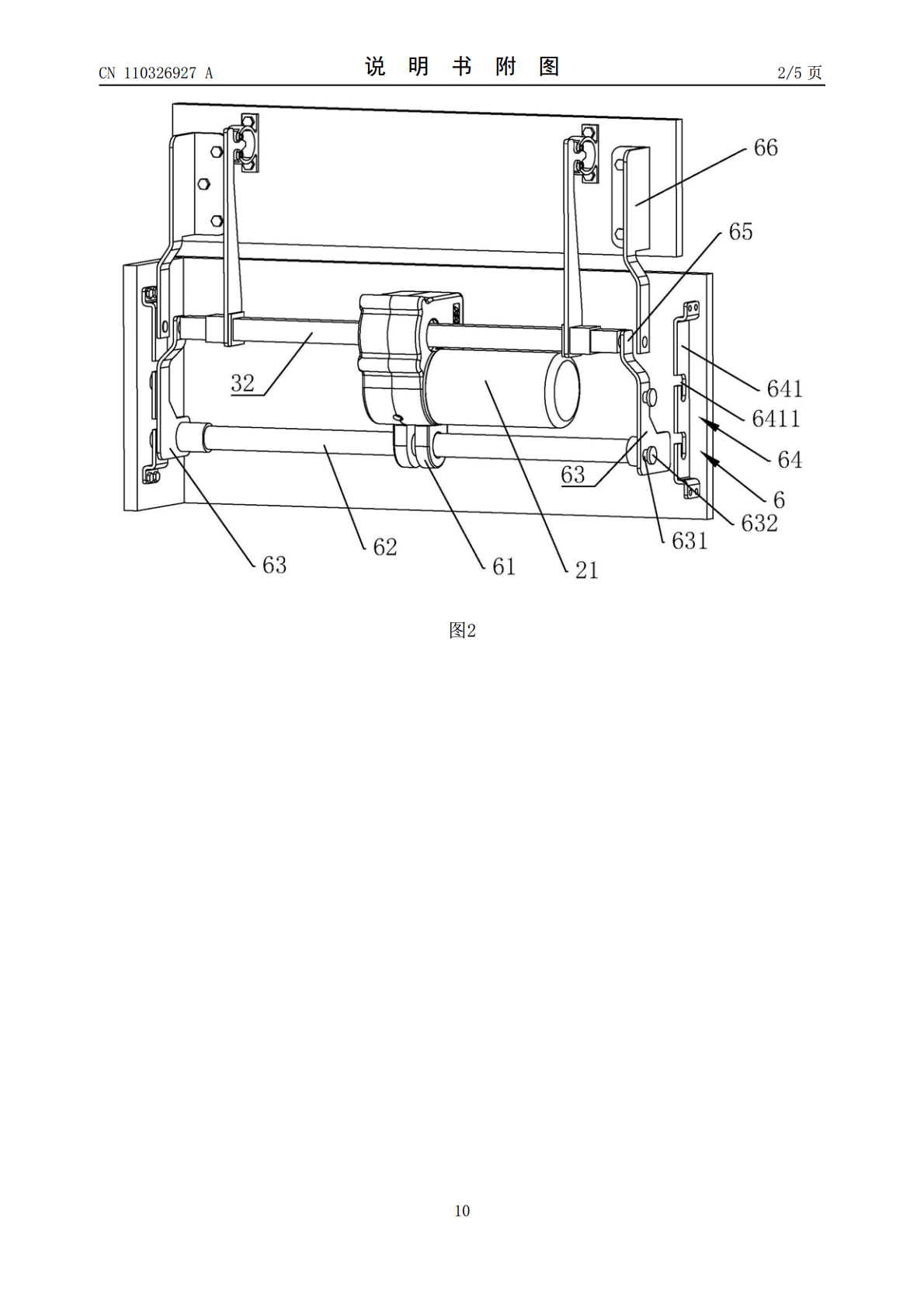

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110326927A(43)申请公布日2019.10.15(21)申请号201910605273.1(22)申请日2019.07.05(71)申请人常州盛美机电制造有限公司地址213000江苏省常州市钟楼区龙城大道2188号(72)发明人殷明(74)专利代理机构北京维正专利代理有限公司11508代理人盛天亮(51)Int.Cl.A47C20/00(2006.01)A47C7/38(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种功能家具用旋转驱动器(57)摘要本发明公开了一种功能家具用旋转驱动器，其包括机壳，所述机壳通过安装机构安装于机身架，所述机壳内设置有驱动机构，所述驱动机构的输出轴同轴连接有第一级蜗杆，所述第一级蜗杆啮合有位于机壳内的第一级蜗轮，所述第一级蜗轮同轴连接有第二级蜗杆，所述第二级蜗杆与机壳转动连接，所述第二级蜗杆啮合有第二级蜗轮，所述第二级蜗轮同轴连接有伸出机壳的输出方管轴，所述输出方管轴连接有传动板，所述传动板远离所述输出方管轴的端部设置有枕头架。本发明具有减少旋转驱动器夹伤使用者的效果。CN110326927ACN110326927A权利要求书1/2页1.一种功能家具用旋转驱动器，其特征是：包括机壳(1)，所述机壳(1)通过安装机构(6)安装于机身架(11)，所述机壳(1)内设置有驱动机构(2)，所述驱动机构(2)的输出轴同轴连接有第一级蜗杆(3)，所述第一级蜗杆(3)啮合有位于机壳(1)内的第一级蜗轮(34)，所述第一级蜗轮(34)同轴连接有第二级蜗杆(31)，所述第二级蜗杆(31)与机壳(1)转动连接，所述第二级蜗杆(31)啮合有第二级蜗轮(35)，所述第二级蜗轮(35)同轴连接有伸出机壳(1)的输出方管轴(32)，所述输出方管轴(32)连接有传动板(33)，所述传动板(33)远离所述输出方管轴(32)的端部设置有枕头架(12)；所述传动板(33)与枕头架(12)之间设置有连接组件(4)，所述连接组件(4)包括与枕头架(12)通过螺栓连接的连接板(41)，所述连接板(41)远离枕头架(12)一面凸起有一对弧形塑料卡环(42)，一对所述塑料卡环(42)远离连接板(41)一侧形成放置槽(43)，所述传动板(33)朝向塑料卡环(42)一侧凸起有凸块(44)，所述凸块(44)通过放置槽(43)嵌入相对的塑料卡环(42)中，所述凸块(44)与传动板(33)之间设置有卡块(45)，所述卡块(45)的宽度小于凸块(44)的宽度，所述传动板(33)、凸块(44)和卡块(45)之间形成连接卡槽(46)，所述塑料卡环(42)嵌入连接卡槽(46)中。2.根据权利要求1所述的一种功能家具用旋转驱动器，其特征是：所述塑料卡环(42)抵接连接块处设置有滚轮组件(5)，所述滚轮组件(5)包括与塑料卡环(42)转动连接的转动轴(51)，所述转动轴(51)的轴线与塑料卡环(42)的轴线平行，所述转动轴(51)上固定连接有转动橡胶套(52)。3.根据权利要求2所述的一种功能家具用旋转驱动器，其特征是：所述安装机构(6)包括机壳(1)延伸出的稳固板(61)，所述稳固板(61)上穿设固定有连接杆(62)，所述连接杆(62)两端均设置有支撑板(63)，两块所述支撑板(63)朝外侧设有圆柱凸起(631)，所述圆柱凸起(631)朝外侧设置有限位圆板(632)，所述限位圆板(632)与圆柱凸起(631)同轴，所述限位圆板(632)的直径大于圆柱凸起(631)的直径，所述安装机构(6)还包括卡接组件(64)，所述卡接组件(64)包括放置在两块所述支撑板(63)朝外一侧的卡接板(641)，所述卡接板(641)上设有圆柱凸起(631)嵌入的L型通槽(6411)，所述L型通槽(6411)朝向下，所述L型通槽(6411)的宽度为圆柱凸起(631)的外径。4.根据权利要求3所述的一种功能家具用旋转驱动器，其特征是：两块所述支撑板(63)均向上延伸有限位板(65)，两块所述限位板(65)位于输出方管轴(32)两侧，两块所述卡接板(641)上端转动连接有引导板(66)，所述引导板(66)通过螺栓与枕头架(12)固定连接。5.根据权利要求4所述的一种功能家具用旋转驱动器，其特征是：所述驱动机构(2)包括旋转驱动体(21)，所述旋转驱动体(21)固定在机壳(1)上，所述旋转驱动体(21)的输出轴通过第二级蜗杆(31)啮合输出方管轴(32)，所述输出轴与机壳(1)之间设置有轴承(22)，所述轴承(22)的内侧与输出轴固定连接，所述轴承(22)的外侧与机壳(1)固定连接，所述轴承(22)上套设有横截面为U型的压套组件(23)，所述压套组件(23)包括第一弧形板(231)、顶板
