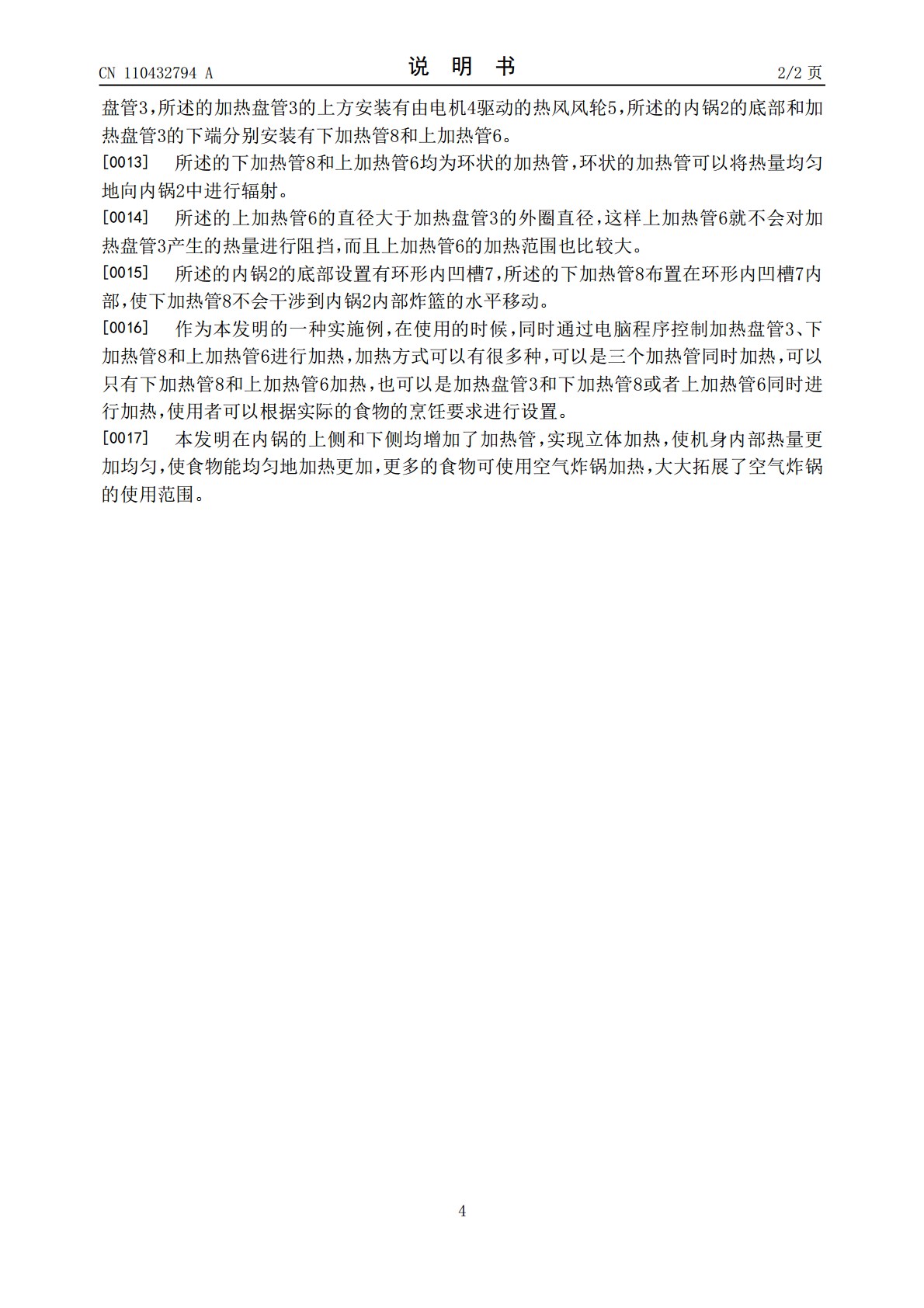

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110432794A(43)申请公布日2019.11.12(21)申请号201910744275.9(22)申请日2019.08.13(71)申请人宁波市嘉乐电器有限公司地址315327浙江省宁波市杭州湾新区庵东工业区纬二路558号(72)发明人张一驰(74)专利代理机构上海泰能知识产权代理事务所31233代理人王亮(51)Int.Cl.A47J37/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种具有新型加热系统的空气炸锅(57)摘要本发明涉及一种具有新型加热系统的空气炸锅，包括机身外壳，所述的机身外壳的内部设置有上端开口的内锅，所述的内锅的上方安装有加热盘管，所述的加热盘管的上方安装有由电机驱动的热风风轮，所述的内锅的底部和加热盘管的下端分别安装有下加热管和上加热管。本发明使食物的加热更加地均匀，更多的食物可使用空气炸锅加热，大大拓展了空气炸锅的使用范围。CN110432794ACN110432794A权利要求书1/1页1.一种具有新型加热系统的空气炸锅，包括机身外壳(1)，所述的机身外壳(1)的内部设置有上端开口的内锅(2)，所述的内锅(2)的上方安装有加热盘管(3)，所述的加热盘管(3)的上方安装有由电机(4)驱动的热风风轮(5)，其特征在于，所述的内锅(2)的底部和加热盘管(3)的下端分别安装有下加热管(8)和上加热管(6)。2.根据权利要求1所述的具有新型加热系统的空气炸锅，其特征在于：所述的下加热管(8)和上加热管(6)均为环状的加热管。3.根据权利要求2所述的具有新型加热系统的空气炸锅，其特征在于：所述的上加热管(6)的直径大于加热盘管(3)的外圈直径。4.根据权利要求2所述的具有新型加热系统的空气炸锅，其特征在于：所述的内锅(2)的底部设置有环形内凹槽(7)，所述的下加热管(8)布置在环形内凹槽(7)内部。2CN110432794A说明书1/2页一种具有新型加热系统的空气炸锅技术领域[0001]本发明涉及空气炸锅领域，特别是涉及一种具有新型加热系统的空气炸锅。背景技术[0002]空气炸锅是现在人们都比较喜爱的一种烹饪电器，现在的空气炸锅的加热原理都是通过热风风轮将位于其下侧的加热盘管发出的热量往下吹，对食物进行加热，在整个空气炸锅中仅有一个发热管，热量从上向下传导，这样的加热传导形式使可加热食物的种类受到限制，容易导致食物上面部分受热多，下面部分受热少，影响食物的加热效率。发明内容[0003]本发明所要解决的技术问题是提供一种具有新型加热系统的空气炸锅，使食物的加热更加地均匀，更多的食物可使用空气炸锅加热，大大拓展了空气炸锅的使用范围。[0004]本发明解决其技术问题所采用的技术方案是：提供一种具有新型加热系统的空气炸锅，包括机身外壳，所述的机身外壳的内部设置有上端开口的内锅，所述的内锅的上方安装有加热盘管，所述的加热盘管的上方安装有由电机驱动的热风风轮，所述的内锅的底部和加热盘管的下端分别安装有下加热管和上加热管。[0005]作为一种补充，所述的下加热管和上加热管均为环状的加热管。[0006]进一步的，所述的上加热管的直径大于加热盘管的外圈直径。[0007]进一步的，所述的内锅的底部设置有环形内凹槽，所述的下加热管布置在环形内凹槽内部。[0008]有益效果：本发明涉及一种具有新型加热系统的空气炸锅，在内锅的上侧和下侧均增加了加热管，实现立体加热，使机身内部热量更加均匀，使食物能均匀地加热更加，更多的食物可使用空气炸锅加热，大大拓展了空气炸锅的使用范围。附图说明[0009]图1是本发明的主视半剖结构图。[0010]附图标记：1、机身外壳；2、内锅；3、加热盘管；4、电机；5、热风风轮；6、上加热管；7、环形内凹槽；8、下加热管。具体实施方式[0011]下面结合具体实施例，进一步阐述本发明。应理解，这些实施例仅用于说明本发明而不用于限制本发明的范围。此外应理解，在阅读了本发明讲授的内容之后，本领域技术人员可以对本发明作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。[0012]如图1所示，本发明的实施方式涉及一种具有新型加热系统的空气炸锅，包括机身外壳1，所述的机身外壳1的内部设置有上端开口的内锅2，所述的内锅2的上方安装有加热3CN110432794A说明书2/2页盘管3，所述的加热盘管3的上方安装有由电机4驱动的热风风轮5，所述的内锅2的底部和加热盘管3的下端分别安装有下加热管8和上加热管6。[0013]所述的下加热管8和上加热管6均为环状的加热管，环状的加热管可以将热量均匀地向内锅2中进行辐射。[0014]所述的上加热管6的直径大于加热盘管3的外圈直径，这样上加热管6就不会对加热盘
