用于底部出料料箱的吊具及吊运方法.pdf

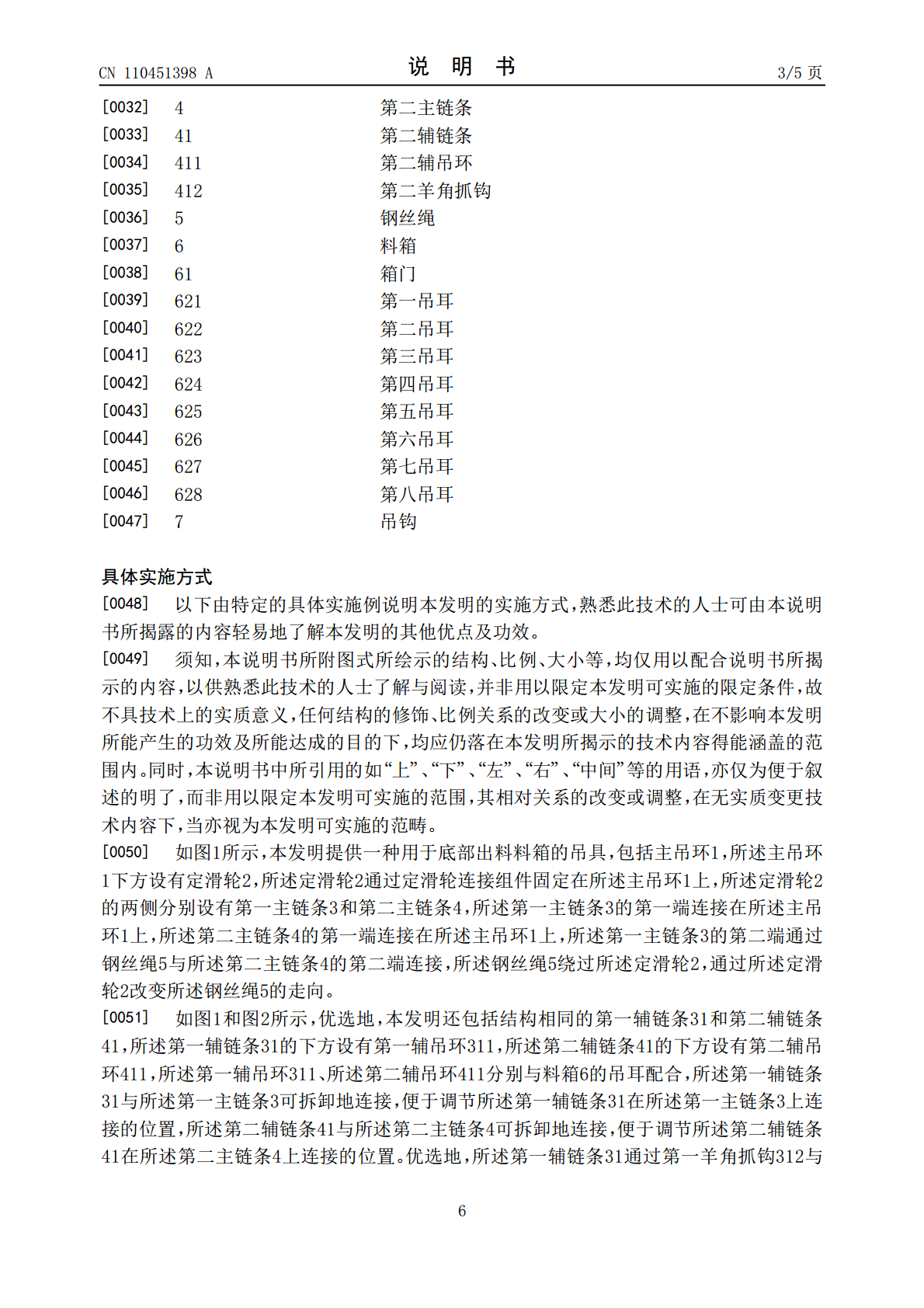

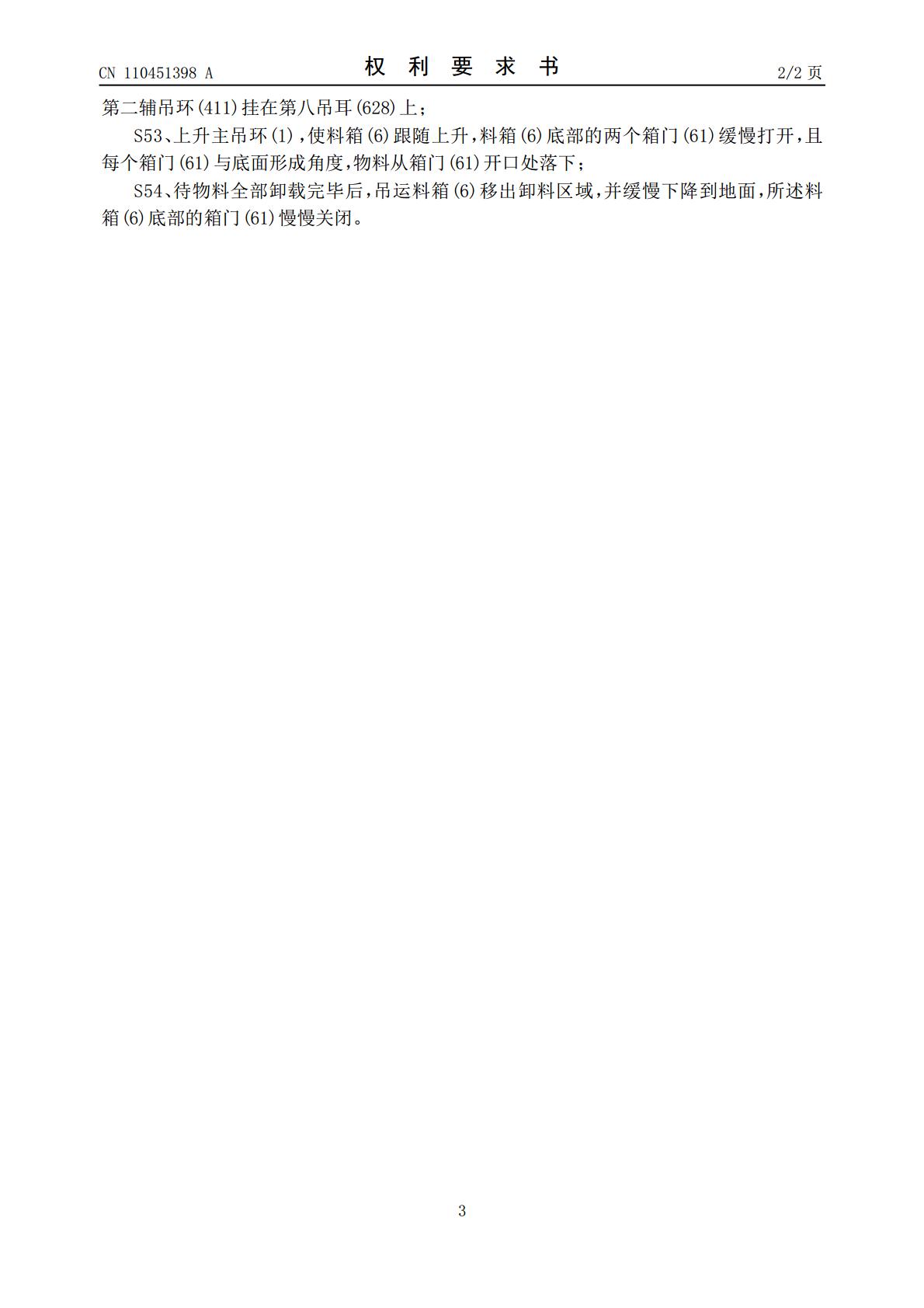

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110451398A(43)申请公布日2019.11.15(21)申请号201810432510.4(22)申请日2018.05.08(71)申请人中冶宝钢技术服务有限公司地址200941上海市宝山区宝泉路1号(72)发明人李曙光段欣赵华友(74)专利代理机构上海光华专利事务所(普通合伙)31219代理人李峰(51)Int.Cl.B66C1/12(2006.01)B66C1/14(2006.01)权利要求书2页说明书5页附图3页(54)发明名称用于底部出料料箱的吊具及吊运方法(57)摘要本发明提供一种用于底部出料料箱的吊具，包括主吊环，主吊环下方设有定滑轮，定滑轮的两侧分别设有第一主链条和第二主链条，第一主链条的第一端连接在主吊环上，第二主链条的第一端连接在主吊环上，第一主链条的第二端通过钢丝绳与第二主链条的第二端连接，钢丝绳绕过定滑轮。本发明还提供了一种用于底部出料料箱的吊运方法。本发明结构简单，使用方便，够实现底部出料料箱的安全吊运和卸料，消除使用普通链条吊具时需重新去摘挂链条的重复作业，尤其是料箱里的物料要卸载到卡车里时，可以避免作业人员登上卡车进行摘挂链条的作业，消除登高以及在空间受限的车厢里取挂链条作业带来的安全隐患，并且提高了效率。CN110451398ACN110451398A权利要求书1/2页1.一种用于底部出料料箱的吊具，其特征在于，包括主吊环(1)，所述主吊环(1)下方设有定滑轮(2)，所述定滑轮(2)的两侧分别设有第一主链条(3)和第二主链条(4)，所述第一主链条(3)的第一端连接在所述主吊环(1)上，所述第二主链条(4)的第一端连接在所述主吊环(1)上，所述第一主链条(3)的第二端通过钢丝绳(5)与所述第二主链条(4)的第二端连接，所述钢丝绳(5)绕过所述定滑轮(2)。2.根据权利要求1所述的用于底部出料料箱的吊具，其特征在于：还包括结构相同的第一辅链条(31)和第二辅链条(41)，所述第一辅链条(31)的下方设有第一辅吊环(311)，所述第二辅链条(41)的下方设有第二辅吊环(411)，所述第一辅链条(31)与所述第一主链条(3)可拆卸地连接，所述第二辅链条(41)与所述第二主链条(4)可拆卸地连接。3.根据权利要求2所述的用于底部出料料箱的吊具，其特征在于：所述第一辅链条(31)通过第一羊角抓钩(312)与所述第一主链条(3)可拆卸地连接，所述第二辅链条(41)通过第二羊角抓钩(412)与所述第二主链条(4)可拆卸地连接。4.根据权利要求1所述的用于底部出料料箱的吊运方法，利用权利要求1至3中任一项所述的用于底部出料料箱吊运的吊具，料箱(6)上部开口，下部设有两个可打开的箱门(61)，所述料箱(6)上设有八个吊耳，分别为第一吊耳(621)、第二吊耳(622)、第三吊耳(623)、第四吊耳(624)、第五吊耳(625)、第六吊耳(626)、第七吊耳(627)和第八吊耳(628)，其中第一吊耳(621)和第四吊耳(624)设置在所述料箱(6)左侧的顶部，所述第五吊耳(625)和第八吊耳(628)设在所述料箱(6)右侧的顶部，所述第二吊耳(622)和第六吊耳(626)分别位于其中一块箱门(61)的两侧，所述第三吊耳(623)和第七吊耳(627)分别位于另一块箱门(61)的两侧，其特征在于，包括如下步骤：S1、从所述料箱(6)的上部向料箱(6)中装入物料；S2、将主吊环(1)挂在起重设备的吊钩(7)上，并将吊具移到料箱(6)上方；S3、将第一主链条(3)布置在所述料箱(6)的左侧，使第一主链条(3)兜挂住料箱(6)底部的第二吊耳(622)和第三吊耳(623)，第一主链条(3)靠在第一吊耳(621)和第四吊耳(624)的外侧；S4、将第二主链条(4)布置在所述料箱(6)的右侧，使第二主链条(4)兜挂住料箱(6)底部的第六吊耳(626)和第七吊耳(627)，第二主链条(4)靠在第五吊耳(625)和第八吊耳(628)的外侧，并且第一主链条(3)的第二端位于第四吊耳(624)的外侧，第二主链条(4)的第二端位于第五吊耳(625)的外侧；S5、启动起重设备，吊起料箱(6)并移到卸料区域。5.根据权利要求4所述的用于底部出料料箱的吊运方法，其特征在于：将第一辅链条(31)的第一辅吊环(311)挂在第一吊耳(621)上，第二辅链条(41)的第二辅吊环(411)挂在第八吊耳(628)上。6.根据权利要求4所述的用于底部出料料箱的吊运方法，其特征在于：还包括如下卸料步骤：S51、在料箱(6)移到卸料区域后，下降主吊环(1)，将第二主链条(4)从第六吊耳(626)和第七吊耳(627)上脱离，然后上升主吊环(1)，将其兜挂在第五吊耳(625)和第八吊耳
