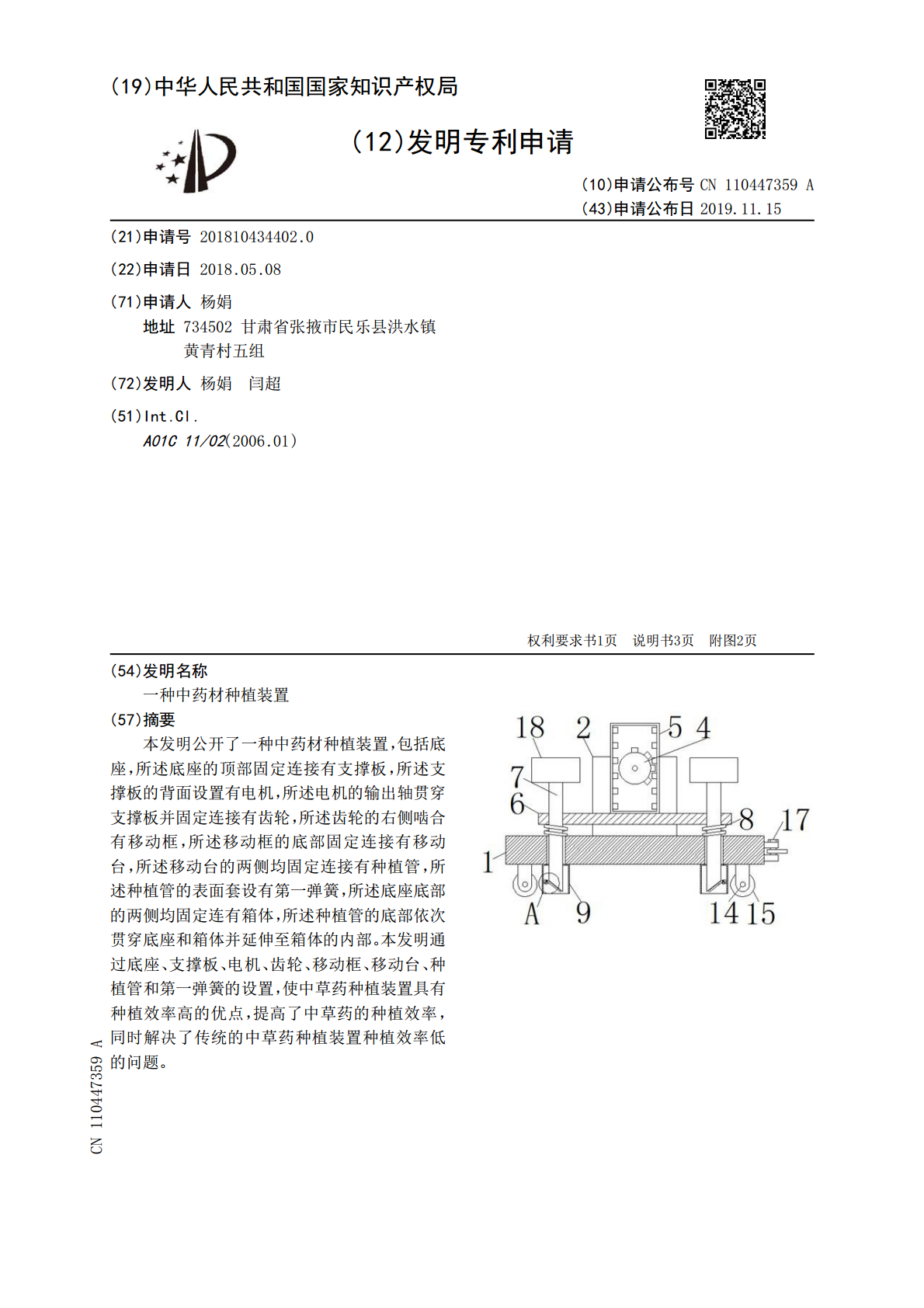

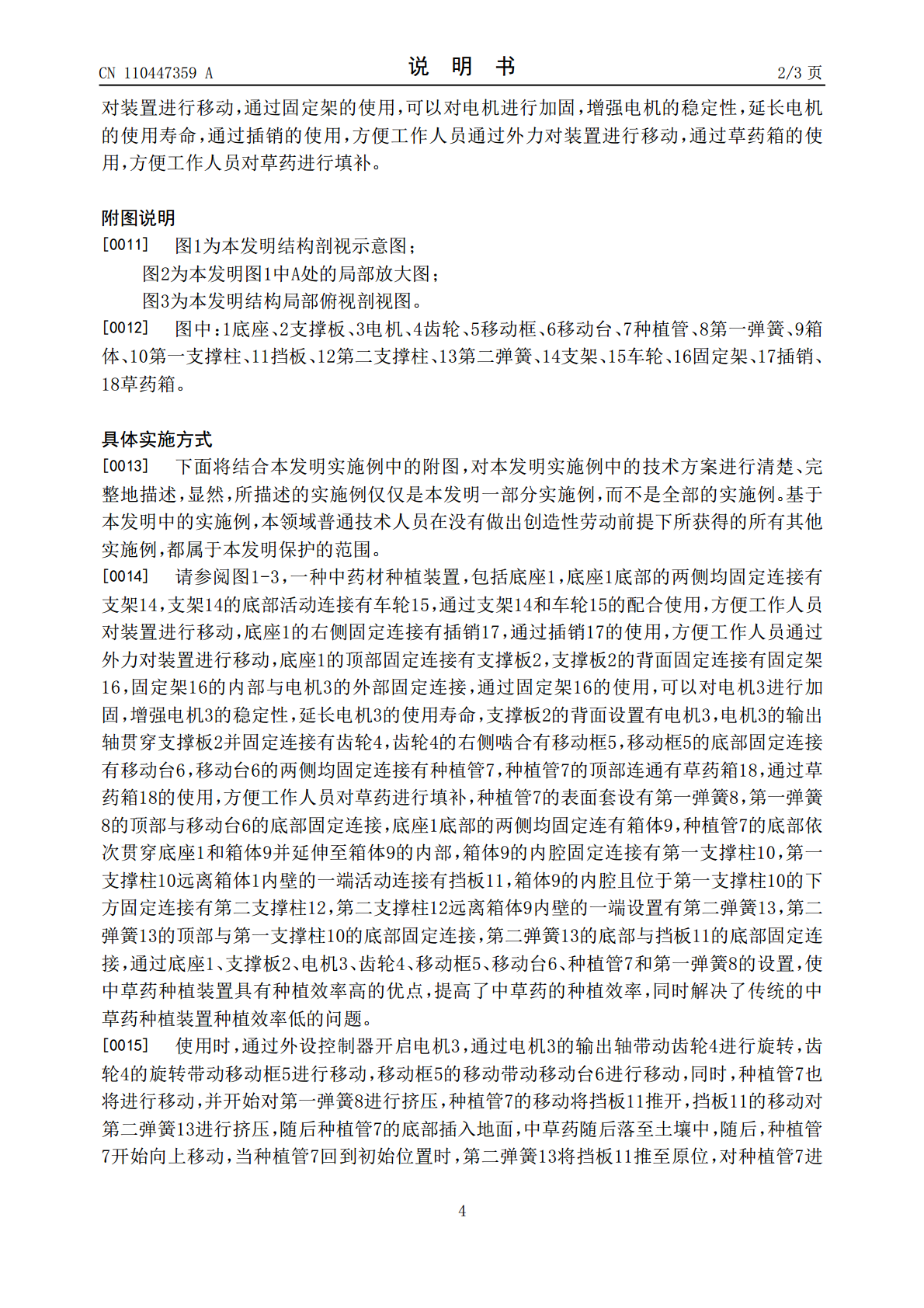

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110447359A(43)申请公布日2019.11.15(21)申请号201810434402.0(22)申请日2018.05.08(71)申请人杨娟地址734502甘肃省张掖市民乐县洪水镇黄青村五组(72)发明人杨娟闫超(51)Int.Cl.A01C11/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种中药材种植装置(57)摘要本发明公开了一种中药材种植装置，包括底座，所述底座的顶部固定连接有支撑板，所述支撑板的背面设置有电机，所述电机的输出轴贯穿支撑板并固定连接有齿轮，所述齿轮的右侧啮合有移动框，所述移动框的底部固定连接有移动台，所述移动台的两侧均固定连接有种植管，所述种植管的表面套设有第一弹簧，所述底座底部的两侧均固定连有箱体，所述种植管的底部依次贯穿底座和箱体并延伸至箱体的内部。本发明通过底座、支撑板、电机、齿轮、移动框、移动台、种植管和第一弹簧的设置，使中草药种植装置具有种植效率高的优点，提高了中草药的种植效率，同时解决了传统的中草药种植装置种植效率低的问题。CN110447359ACN110447359A权利要求书1/1页1.一种中药材种植装置，包括底座（1），其特征在于：所述底座（1）的顶部固定连接有支撑板（2），所述支撑板（2）的背面设置有电机（3），所述电机（3）的输出轴贯穿支撑板（2）并固定连接有齿轮（4），所述齿轮（4）的右侧啮合有移动框（5），所述移动框（5）的底部固定连接有移动台（6），所述移动台（6）的两侧均固定连接有种植管（7），所述种植管（7）的表面套设有第一弹簧（8），所述第一弹簧（8）的顶部与移动台（6）的底部固定连接，所述底座（1）底部的两侧均固定连有箱体（9），所述种植管（7）的底部依次贯穿底座（1）和箱体（9）并延伸至箱体（9）的内部，所述箱体（9）的内腔固定连接有第一支撑柱（10），所述第一支撑柱（10）远离箱体（1）内壁的一端活动连接有挡板（11），所述箱体（9）的内腔且位于第一支撑柱（10）的下方固定连接有第二支撑柱（12），所述第二支撑柱（12）远离箱体（9）内壁的一端设置有第二弹簧（13），所述第二弹簧（13）的顶部与第一支撑柱（10）的底部固定连接，所述第二弹簧（13）的底部与挡板（11）的底部固定连接。2.根据权利要求1所述的一种中药材种植装置，其特征在于：所述底座（1）底部的两侧均固定连接有支架（14），所述支架（14）的底部活动连接有车轮（15）。3.根据权利要求1所述的一种中药材种植装置，其特征在于：所述支撑板（2）的背面固定连接有固定架（16），所述固定架（16）的内部与电机（3）的外部固定连接。4.根据权利要求1所述的一种中药材种植装置，其特征在于：所述底座（1）的右侧固定连接有插销（17），所述种植管（7）的顶部连通有草药箱（18）。2CN110447359A说明书1/3页一种中药材种植装置技术领域[0001]本发明涉及中草药种植设备技术领域，具体为一种中药材种植装置。背景技术[0002]中草药:中药主要由植物药（根、茎、叶、果）、动物药（内脏、皮、骨、器官等）和矿物药组成，因植物药占中药的大多数，所以中药也称中草药，中国是中草药的发源地，目前中国大约有12000种药用植物，这是其他国家所不具备的，在中药资源上我们占据垄断优势，古代先贤对中草药和中医药学的深入探索、研究和总结，使得中草药得到了最广泛的认同与应用。[0003]在对中草药进行栽培时，需要用到中草药种植装置，传统的中草药种植装置种植效率低，无法满足现代中草药的种植需求，降低了中草药的种植效率。发明内容[0004]本发明的目的在于提供一种中药材种植装置，具备种植效率高的优点，解决了传统的中草药种植装置种植效率低的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种中药材种植装置，包括底座，所述底座的顶部固定连接有支撑板，所述支撑板的背面设置有电机，所述电机的输出轴贯穿支撑板并固定连接有齿轮，所述齿轮的右侧啮合有移动框，所述移动框的底部固定连接有移动台，所述移动台的两侧均固定连接有种植管，所述种植管的表面套设有第一弹簧，所述第一弹簧的顶部与移动台的底部固定连接，所述底座底部的两侧均固定连有箱体，所述种植管的底部依次贯穿底座和箱体并延伸至箱体的内部，所述箱体的内腔固定连接有第一支撑柱，所述第一支撑柱远离箱体内壁的一端活动连接有挡板，所述箱体的内腔且位于第一支撑柱的下方固定连接有第二支撑柱，所述第二支撑柱远离箱体内壁的一端设置有第二弹簧，所述第二弹簧的顶部与第一支撑柱的底部固定连接，所述第二弹簧的底部与挡板的底部固定连接。[0006]优选的，所述底座底部的两侧均固定连接有支架，所述支架的底部活
