一种防导线鞭击分裂的同步止停张力盘式放线架.pdf

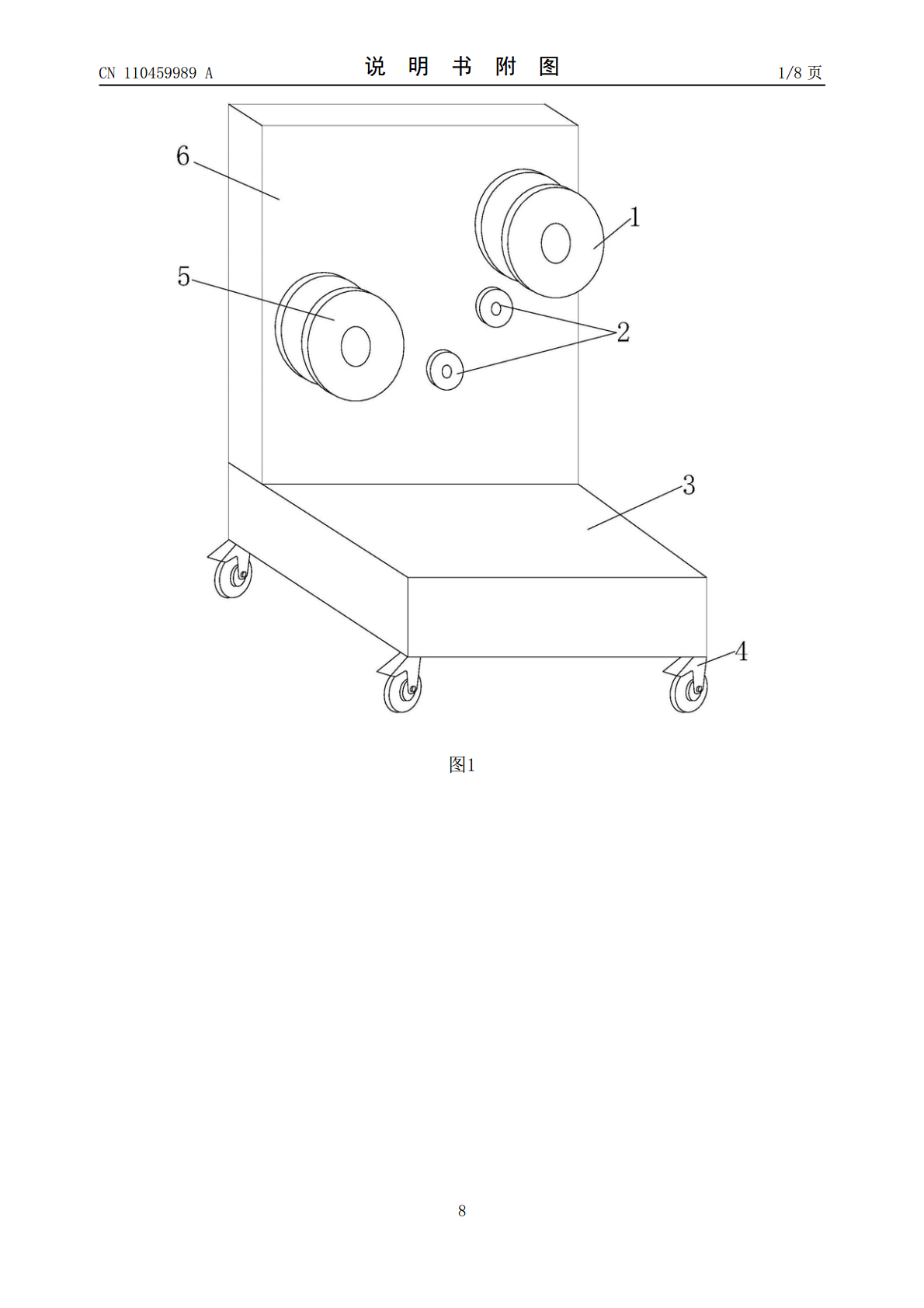

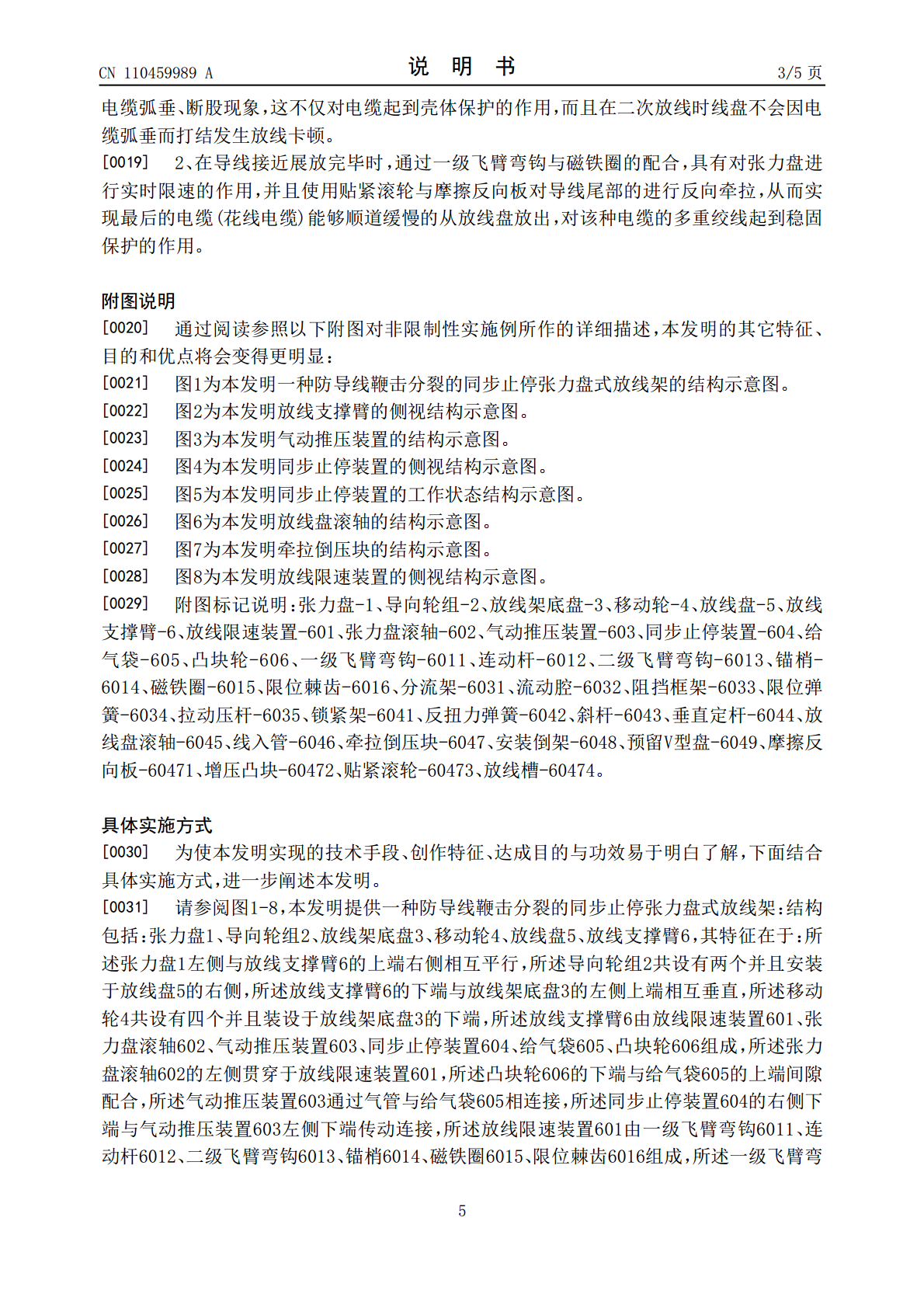

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110459989A(43)申请公布日2019.11.15(21)申请号201910856121.9(22)申请日2019.09.11(71)申请人姜爱涛地址753400宁夏回族自治区石嘴山市平罗县姚伏镇沈渠村二队22(72)发明人姜爱涛(74)专利代理机构北京恒泰铭睿知识产权代理有限公司11642代理人周成金(51)Int.Cl.H02G1/06(2006.01)权利要求书1页说明书5页附图8页(54)发明名称一种防导线鞭击分裂的同步止停张力盘式放线架(57)摘要本发明公开了一种防导线鞭击分裂的同步止停张力盘式放线架，其结构包括：张力盘、导向轮组、放线架底盘、移动轮、放线盘、放线支撑臂，其特征在于：张力盘左侧与放线支撑臂的上端右侧相互平行，导向轮组共设有两个并且安装于放线盘的右侧，本发明一种防导线鞭击分裂的同步止停张力盘式放线架，实现了在放线时遇到紧急停车时，通过气动推压装置与锁紧架的配合，具有对放线盘滚轴立刻限位其转动的作用，使得张力盘滚轴与放线盘滚轴能够同步止停，从而避免放线盘与导轮组的拐角处出现电缆弧垂、断股现象，这不仅对电缆起到壳体保护的作用，而且在二次放线时线盘不会因电缆弧垂而打结发生放线卡顿。CN110459989ACN110459989A权利要求书1/1页1.一种防导线鞭击分裂的同步止停张力盘式放线架，其结构包括：张力盘(1)、导向轮组(2)、放线架底盘(3)、移动轮(4)、放线盘(5)、放线支撑臂(6)，其特征在于：所述张力盘(1)左侧与放线支撑臂(6)的上端右侧相互平行，所述导向轮组(2)共设有两个并且安装于放线盘(5)的右侧，所述放线支撑臂(6)的下端与放线架底盘(3)的左侧上端相互垂直，所述移动轮(4)共设有四个并且装设于放线架底盘(3)的下端。2.根据权利要求1所述的一种防导线鞭击分裂的同步止停张力盘式放线架，其特征在于：所述放线支撑臂(6)由放线限速装置(601)、张力盘滚轴(602)、气动推压装置(603)、同步止停装置(604)、给气袋(605)、凸块轮(606)组成，所述张力盘滚轴(602)的左侧贯穿于放线限速装置(601)，所述凸块轮(606)的下端与给气袋(605)的上端间隙配合，所述气动推压装置(603)通过气管与给气袋(605)相连接，所述同步止停装置(604)的右侧下端与气动推压装置(603)左侧下端传动连接。3.根据权利要求2所述的一种防导线鞭击分裂的同步止停张力盘式放线架，其特征在于：所述放线限速装置(601)由一级飞臂弯钩(6011)、连动杆(6012)、二级飞臂弯钩(6013)、锚梢(6014)、磁铁圈(6015)、限位棘齿(6016)组成，所述一级飞臂弯钩(6011)通过连接轴与连动杆(6012)相连接，所述锚梢(6014)采用嵌套的方式连接于二级飞臂弯钩(6013)的中段处，所述磁铁圈(6015)的外环与一级飞臂弯钩(6011)的左侧下端相贴合，所述限位棘齿(6016)装设于一级飞臂弯钩(6011)的左侧上端。4.根据权利要求2所述的一种防导线鞭击分裂的同步止停张力盘式放线架，其特征在于：所述气动推压装置(603)由分流架(6031)、流动腔(6032)、阻挡框架(6033)、限位弹簧(6034)、拉动压杆(6035)组成，所述分流架(6031)嵌入安装于流动腔(6032)的内部上端，所述限位弹簧(6034)的上端与阻挡框架(6033)的下端相焊接，所述拉动压杆(6035)的上端电焊的方式固定连接于阻挡框架(6033)的左侧下端。5.根据权利要求2所述的一种防导线鞭击分裂的同步止停张力盘式放线架，其特征在于：所述同步止停装置(604)由锁紧架(6041)、反扭力弹簧(6042)、斜杆(6043)、垂直定杆(6044)、放线盘滚轴(6045)、线入管(6046)、牵拉倒压块(6047)、安装倒架(6048)、预留V型盘(6049)组成，所述放线盘滚轴(6045)嵌入安装于锁紧架(6041)内，所述斜杆(6043)的下端与垂直定杆(6044)的上端传动连接，所述反扭力弹簧(6042)装设于斜杆(6043)的左侧下端，所述牵拉倒压块(6047)的上端与安装倒架(6048)的下端相焊接，所述线入管(6046)的上端与预留V型盘(6049)间隙配合，所述安装倒架(6048)共设有三个并且安装于预留V型盘(6049)内。6.所述根据权利要求5所述的一种防导线鞭击分裂的同步止停张力盘式放线架，其特征在于：所述牵拉倒压块(6047)由摩擦反向板(60471)、增压凸块(60472)、贴紧滚轮(60473)、放线槽(60474)组成，所述摩擦反向板(60471)采用嵌套的方式连接于放线槽(60474)内并且采用间
