小推车.pdf

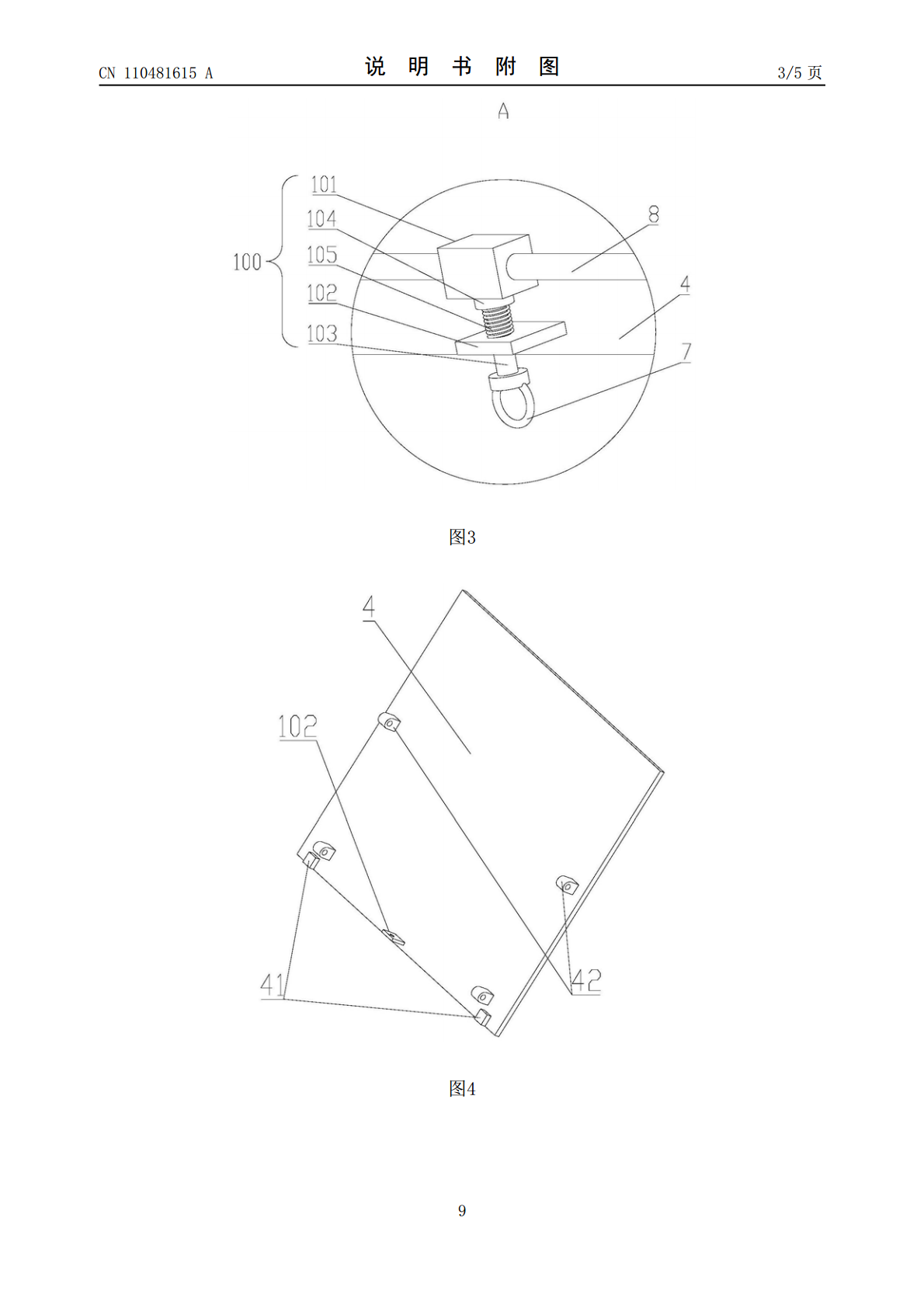

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110481615A(43)申请公布日2019.11.22(21)申请号201910814233.8(22)申请日2019.08.30(71)申请人河北科技大学地址050000河北省石家庄市裕华区裕翔街26号(72)发明人张苏英胡雪松郑文俭赵英宝(74)专利代理机构石家庄国为知识产权事务所13120代理人谢茵(51)Int.Cl.B62B3/02(2006.01)权利要求书1页说明书4页附图5页(54)发明名称小推车(57)摘要本发明提供了一种小推车，属于小型运输工具技术领域，包括底板、滚轮、把手、折叠板、滑杆、连杆和固定机构。折叠板设于底板的上方且其一端能够绕水平轴线相对底板转动，滑杆竖直设置且与底板滑动连接，连杆的两端分别与折叠板的中部和滑杆的顶端绕水平轴线转动连接，折叠板借助于滑杆滑动和连杆的传动实现转动，固定机构用于锁定处于水平或者竖直状态的折叠板。本发明提供的小推车，当需要运输的货物较多时，固定机构将处于水平状态的折叠板锁定，将货物分别放置在底板和折叠板上，本发明降低了由于货物堆积的较高带来的下层货物被压坏或者顶层货物滑落的几率。CN110481615ACN110481615A权利要求书1/1页1.小推车，包括底板、滚轮和把手，其特征在于，还包括：折叠板，设于所述底板的上方且其一端能够绕水平轴线相对底板转动；滑杆，竖直设置且与所述底板滑动连接；连杆，两端分别与所述折叠板的中部和所述滑杆的顶端绕水平轴线转动连接，所述折叠板借助于滑杆滑动和连杆的传动实现转动；以及固定机构，用于锁定处于水平或者竖直状态的折叠板。2.如权利要求1所述的小推车，其特征在于，所述底板的一端的正上方固设有水平设置的固定轴，所述折叠板的一端与所述固定轴转动连接。3.如权利要求2所述的小推车，其特征在于，所述把手呈U形结构且垂直固定于所述折叠板的远离所述固定轴的一端。4.如权利要求2所述的小推车，其特征在于，所述固定机构包括：固定块，固设于所述固定轴上，所述固定块的侧面设有两个互相垂直的定位孔；压板，固设于所述折叠板；定位柱，一端滑动穿过所述压板且用于穿入其中一个所述定位孔以使所述折叠板处于竖直或者水平状态。5.如权利要求4所述的小推车，其特征在于，所述固定机构还包括：固定环，设于所述固定块与所述压板之间且与所述定位柱同轴固定连接；压缩弹簧，套设于所述定位柱上，所述压缩弹簧的两端分别挤压所述压板和所述固定环。6.如权利要求5所述的小推车，其特征在于，所述定位柱的自由端固设有拉环。7.如权利要求1所述的小推车，其特征在于，所述滑杆借助滑动组件滑动连接所述折叠板，所述滑动组件包括：滑轨，沿所述滑杆滑动方向设置且与所述底板固定连接；滑动部，与所述滑轨滑动连接且固定于所述滑杆的底端。8.如权利要求2所述的小推车，其特征在于，所述固定轴借助两根立柱与所述底板固定连接，所述折叠板上固设有两个第一定位块，所述折叠板处于竖直状态时，两个所述第一定位块分别抵接一个所述定位柱。9.如权利要求1所述的小推车，其特征在于，所述连杆和所述滑杆的数量均为两个且对称设于所述底板的两侧，所述滑杆转动连接所述连杆的一端设有第二定位块，所述折叠板处于水平状态时，所述第二定位块抵接所述折叠板。10.如权利要求1所述的小推车，其特征在于，所述滑杆的顶端设有第一环形凹槽，所述连杆的一端转动套设于所述第一环形凹槽内，所述连杆的另一端设有第二环形凹槽，所述折叠板固设有连接块，所述连接块转动套设于所述第二环形凹槽内。2CN110481615A说明书1/4页小推车技术领域[0001]本发明属于小型运输工具技术领域，更具体地说，是涉及一种小推车。背景技术[0002]在一些大型超市内，需要经常借助小推车运输货物，由于超市内障碍物较多，行走的路径较小，所以小推车所占用的水平空间较小，当运输的货物较多时，为了减少运输次数则只能在小推车上堆积尽可能多的货物，而当小推车上堆积的货物较多时，则下层的货物有可能被压坏，而且有的时候，货物如果堆积的不平稳，则顶层的货物有可能滑落，在货物被损坏的同时还有可能给其他人员带来危险。发明内容[0003]本发明的目的在于提供一种小推车，当要运输的货物较多时，旨在降低由于货物堆积的较高带来的下层货物被压坏或者顶层货物滑落的几率。[0004]为实现上述目的，本发明采用的技术方案是：提供一种小推车，包括底板、滚轮和把手，还包括：[0005]折叠板，设于所述底板的上方且其一端能够绕水平轴线相对底板转动；[0006]滑杆，竖直设置且与所述底板滑动连接；[0007]连杆，两端分别与所述折叠板的中部和所述滑杆的顶端绕水平轴线转动连接，所述折叠板借助于滑杆滑动和连杆的传动实现转动；以及[0008]固定机构，用于锁定处
