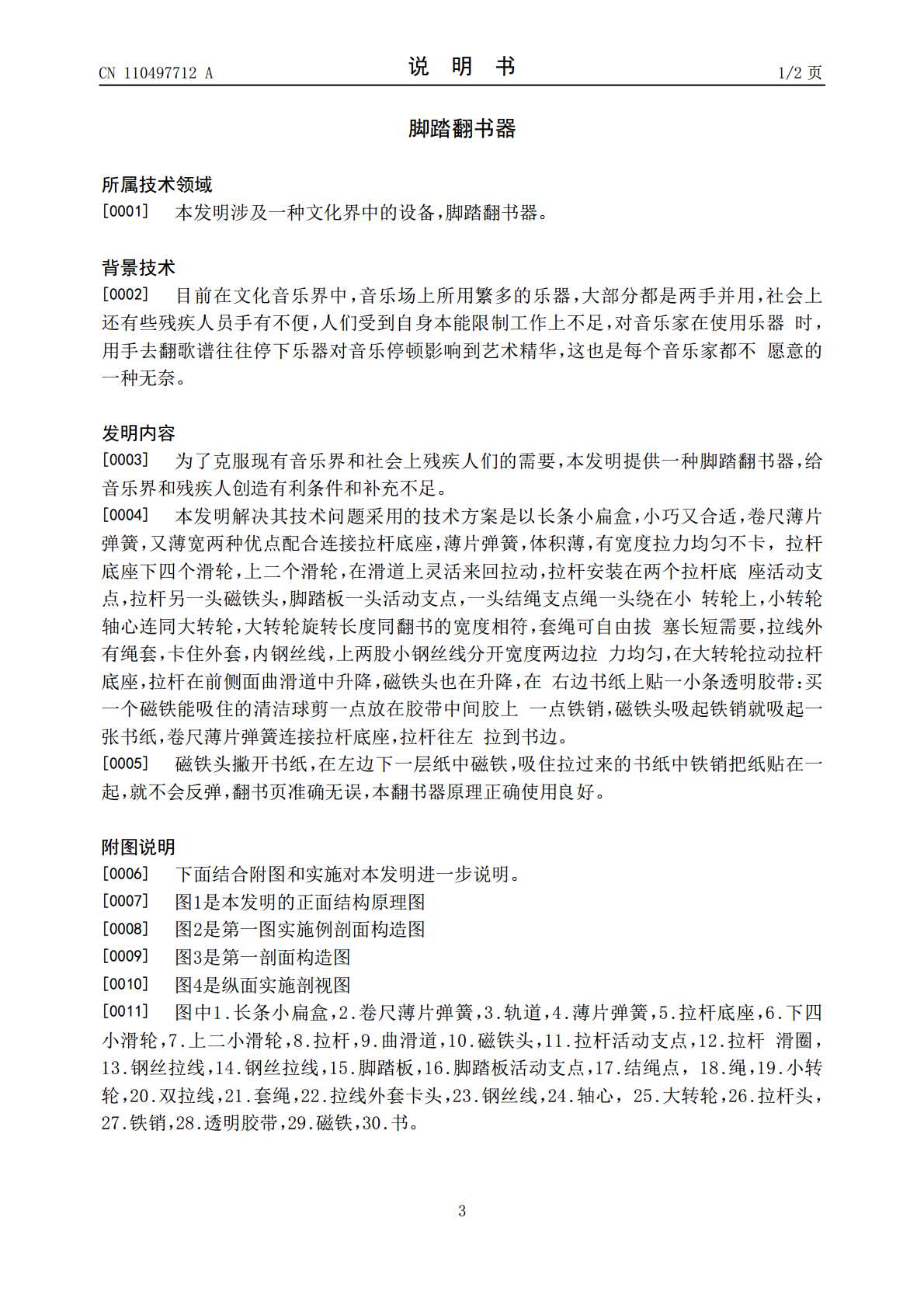

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110497712A(43)申请公布日2019.11.26(21)申请号201810544864.8(22)申请日2018.05.17(71)申请人王三保地址317314浙江省台州市仙居县溪港乡仁庄村62号(72)发明人王三保(51)Int.Cl.B42D9/04(2006.01)权利要求书1页说明书2页附图3页(54)发明名称脚踏翻书器(57)摘要本发明一种脚踏翻书器，以长条小扁盒小巧合适，卷尺薄片弹簧薄宽优点拉力均匀连接拉杆底座，底座配制了小滑轮在滑道上灵活来回，拉杆安装在拉杆底座，拉杆另一头磁铁头，脚踏板安装在组装盒里，脚踏板连接拉绳带动大小转轮，薄片弹簧，铁丝拉线拉动拉杆底座，在轨道来回，拉杆在前则面曲滑道中升降，磁铁头也在升降，在右边书纸边小条透明胶带，胶上一点铁销，磁铁头吸起铁销就吸起一张书纸，往左拉到书边，磁铁头撇开书纸，在左边下一层纸中磁铁，吸住拉过来纸中铁销把书纸贴在一起，书纸就不会反弹，翻书页准确无误，本翻书器原理正确使用良好。CN110497712ACN110497712A权利要求书1/1页1.一种发明脚踏翻书器，长条小扁盒1，卷尺薄片弹簧2，轨道3，薄片弹簧4，拉杆底座5，下四小滑轮6，上二小滑轮7，拉杆8，曲滑道9，磁铁头10，拉杆活动支点11，拉杆滑圈12，钢丝拉线13，钢丝拉线14，脚踏板15，脚踏板活动支点16，结绳点17，拉绳18，小转轮19，双拉线20，套绳21，拉线外套卡头22，钢丝线23，钢丝线24，大转轮25，拉杆头26，铁销27，透明胶带28，磁铁29，书30，其特征：长条小扁盒1，合适翻书器，卷尺薄片弹簧2，需要的薄宽，优点拉力均匀不卡，连接在拉杆底座5，拉杆8另一头磁铁头10，脚踏板15连接拉绳18，拉动小转轮19，连动大转轮25，薄片弹簧4铁丝拉线23，铁丝拉线24，拉动拉杆底座5，在轨道3来回，拉杆8在前则面曲滑道中升降，磁铁头10也在升降，在右边书纸边小条透明胶带28胶上一点铁销27，磁铁头10吸起铁销27就吸起一张书纸，往左拉到书边，磁铁头10撇开书纸，在左边下一层纸中磁铁29，吸住拉过来纸中铁销27，把书纸贴在一起不会反弹，脚踏一下脚踏板15拉杆底座5拉向右书边，放下脚，卷尺薄片弹簧2就往左书边拉，磁铁头10也跟随来回拉纸。2CN110497712A说明书1/2页脚踏翻书器所属技术领域[0001]本发明涉及一种文化界中的设备，脚踏翻书器。背景技术[0002]目前在文化音乐界中，音乐场上所用繁多的乐器，大部分都是两手并用，社会上还有些残疾人员手有不便，人们受到自身本能限制工作上不足，对音乐家在使用乐器时，用手去翻歌谱往往停下乐器对音乐停顿影响到艺术精华，这也是每个音乐家都不愿意的一种无奈。发明内容[0003]为了克服现有音乐界和社会上残疾人们的需要，本发明提供一种脚踏翻书器，给音乐界和残疾人创造有利条件和补充不足。[0004]本发明解决其技术问题采用的技术方案是以长条小扁盒，小巧又合适，卷尺薄片弹簧，又薄宽两种优点配合连接拉杆底座，薄片弹簧，体积薄，有宽度拉力均匀不卡，拉杆底座下四个滑轮，上二个滑轮，在滑道上灵活来回拉动，拉杆安装在两个拉杆底座活动支点，拉杆另一头磁铁头，脚踏板一头活动支点，一头结绳支点绳一头绕在小转轮上，小转轮轴心连同大转轮，大转轮旋转长度同翻书的宽度相符，套绳可自由拔塞长短需要，拉线外有绳套，卡住外套，内钢丝线，上两股小钢丝线分开宽度两边拉力均匀，在大转轮拉动拉杆底座，拉杆在前侧面曲滑道中升降，磁铁头也在升降，在右边书纸上贴一小条透明胶带：买一个磁铁能吸住的清洁球剪一点放在胶带中间胶上一点铁销，磁铁头吸起铁销就吸起一张书纸，卷尺薄片弹簧连接拉杆底座，拉杆往左拉到书边。[0005]磁铁头撇开书纸，在左边下一层纸中磁铁，吸住拉过来的书纸中铁销把纸贴在一起，就不会反弹，翻书页准确无误，本翻书器原理正确使用良好。附图说明[0006]下面结合附图和实施对本发明进一步说明。[0007]图1是本发明的正面结构原理图[0008]图2是第一图实施例剖面构造图[0009]图3是第一剖面构造图[0010]图4是纵面实施剖视图[0011]图中1.长条小扁盒，2.卷尺薄片弹簧，3.轨道，4.薄片弹簧，5.拉杆底座，6.下四小滑轮，7.上二小滑轮，8.拉杆，9.曲滑道，10.磁铁头，11.拉杆活动支点，12.拉杆滑圈，13.钢丝拉线，14.钢丝拉线，15.脚踏板，16.脚踏板活动支点，17.结绳点，18.绳，19.小转轮，20.双拉线，21.套绳，22.拉线外套卡头，23.钢丝线，24.轴心，25.大转轮，26.拉杆头，27.铁销，28.透明胶带，29.磁铁，30.书。3CN110497712A说明书2
