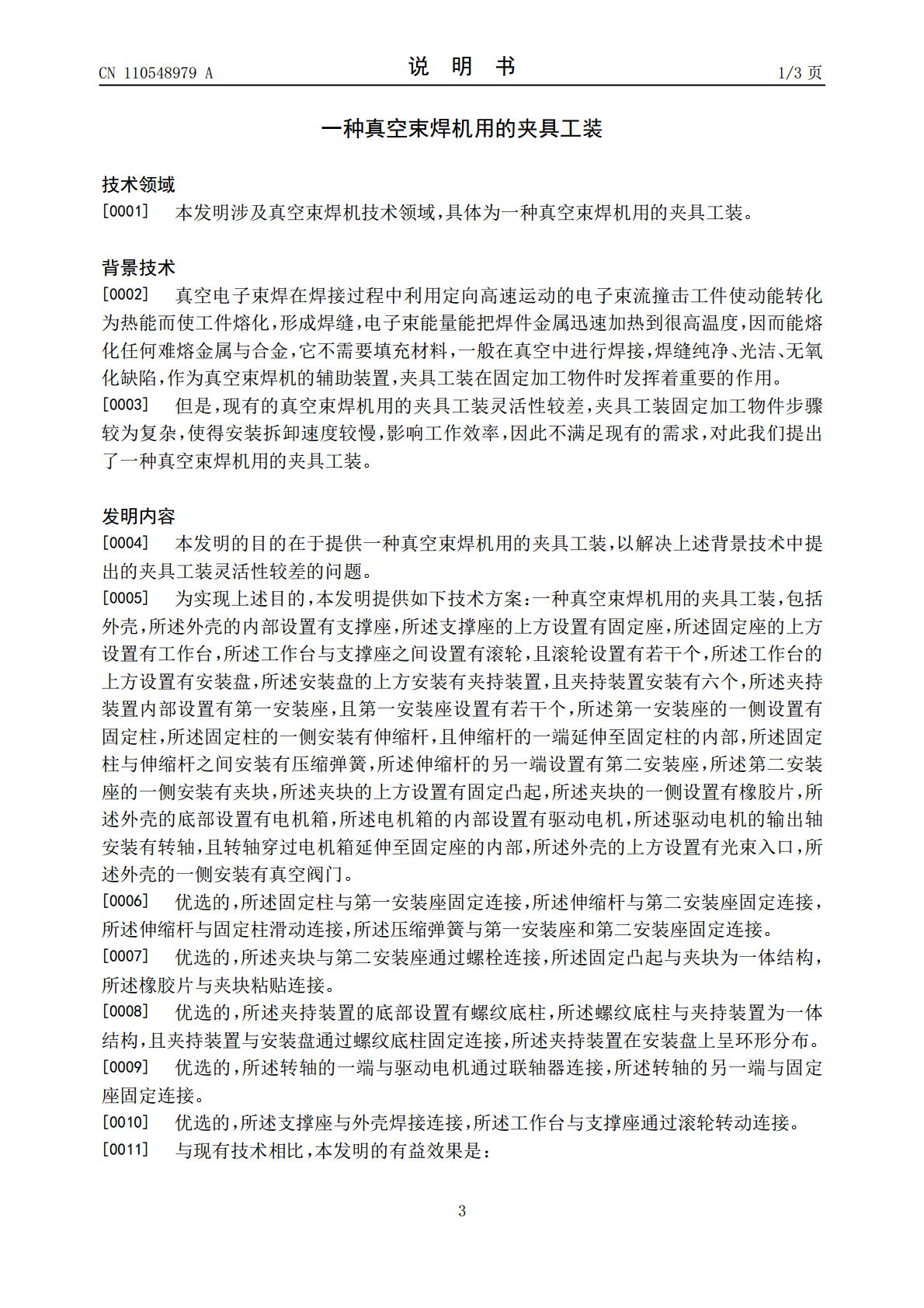

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110548979A(43)申请公布日2019.12.10(21)申请号201910997635.6(22)申请日2019.10.21(71)申请人太仓束捍机电科技有限公司地址215400江苏省苏州市太仓市浮桥镇老闸区通港东路175号(72)发明人尤军杨尚武李仕毅(74)专利代理机构苏州周智专利代理事务所(特殊普通合伙)32312代理人周雅卿(51)Int.Cl.B23K15/00(2006.01)B23K15/06(2006.01)B23K37/04(2006.01)权利要求书1页说明书3页附图5页(54)发明名称一种真空束焊机用的夹具工装(57)摘要本发明公开了一种真空束焊机用的夹具工装，涉及真空束焊机技术领域，为解决现有的夹具工装灵活性较差的问题。所述固定座的上方设置有工作台，所述工作台与支撑座之间设置有滚轮，所述安装盘的上方安装有夹持装置，所述夹持装置内部设置有第一安装座，所述第一安装座的一侧设置有固定柱，所述固定柱的一侧安装有伸缩杆，所述固定柱与伸缩杆之间安装有压缩弹簧，所述伸缩杆的另一端设置有第二安装座，所述第二安装座的一侧安装有夹块，所述夹块的上方设置有固定凸起，所述夹块的一侧设置有橡胶片，所述电机箱的内部设置有驱动电机，所述外壳的上方设置有光束入口，所述外壳的一侧安装有真空阀门。CN110548979ACN110548979A权利要求书1/1页1.一种真空束焊机用的夹具工装，包括外壳(1)，其特征在于：所述外壳(1)的内部设置有支撑座(18)，所述支撑座(18)的上方设置有固定座(5)，所述固定座(5)的上方设置有工作台(4)，所述工作台(4)与支撑座(18)之间设置有滚轮(19)，且滚轮(19)设置有若干个，所述工作台(4)的上方设置有安装盘(3)，所述安装盘(3)的上方安装有夹持装置(2)，且夹持装置(2)安装有六个，所述夹持装置(2)内部设置有第一安装座(9)，且第一安装座(9)设置有若干个，所述第一安装座(9)的一侧设置有固定柱(10)，所述固定柱(10)的一侧安装有伸缩杆(11)，且伸缩杆(11)的一端延伸至固定柱(10)的内部，所述固定柱(10)与伸缩杆(11)之间安装有压缩弹簧(12)，所述伸缩杆(11)的另一端设置有第二安装座(13)，所述第二安装座(13)的一侧安装有夹块(14)，所述夹块(14)的上方设置有固定凸起(16)，所述夹块(14)的一侧设置有橡胶片(17)，所述外壳(1)的底部设置有电机箱(7)，所述电机箱(7)的内部设置有驱动电机(8)，所述驱动电机(8)的输出轴安装有转轴(6)，且转轴(6)穿过电机箱(7)延伸至固定座(5)的内部，所述外壳(1)的上方设置有光束入口(20)，所述外壳(1)的一侧安装有真空阀门(21)。2.根据权利要求1所述的一种真空束焊机用的夹具工装，其特征在于：所述固定柱(10)与第一安装座(9)固定连接，所述伸缩杆(11)与第二安装座(13)固定连接，所述伸缩杆(11)与固定柱(10)滑动连接，所述压缩弹簧(12)与第一安装座(9)和第二安装座(13)固定连接。3.根据权利要求1所述的一种真空束焊机用的夹具工装，其特征在于：所述夹块(14)与第二安装座(13)通过螺栓连接，所述固定凸起(16)与夹块(14)为一体结构，所述橡胶片(17)与夹块(14)粘贴连接。4.根据权利要求1所述的一种真空束焊机用的夹具工装，其特征在于：所述夹持装置(2)的底部设置有螺纹底柱(15)，所述螺纹底柱(15)与夹持装置(2)为一体结构，且夹持装置(2)与安装盘(3)通过螺纹底柱(15)固定连接，所述夹持装置(2)在安装盘(3)上呈环形分布。5.根据权利要求1所述的一种真空束焊机用的夹具工装，其特征在于：所述转轴(6)的一端与驱动电机(8)通过联轴器连接，所述转轴(6)的另一端与固定座(5)固定连接。6.根据权利要求1所述的一种真空束焊机用的夹具工装，其特征在于：所述支撑座(18)与外壳(1)焊接连接，所述工作台(4)与支撑座(18)通过滚轮(19)转动连接。2CN110548979A说明书1/3页一种真空束焊机用的夹具工装技术领域[0001]本发明涉及真空束焊机技术领域，具体为一种真空束焊机用的夹具工装。背景技术[0002]真空电子束焊在焊接过程中利用定向高速运动的电子束流撞击工件使动能转化为热能而使工件熔化，形成焊缝，电子束能量能把焊件金属迅速加热到很高温度，因而能熔化任何难熔金属与合金，它不需要填充材料，一般在真空中进行焊接，焊缝纯净、光洁、无氧化缺陷，作为真空束焊机的辅助装置，夹具工装在固定加工物件时发挥着重要的作用。[0003]但是，现有的真空束焊机用的夹具工装灵活性较差，夹具工装固定加工物
