一种新型电梯门机.pdf

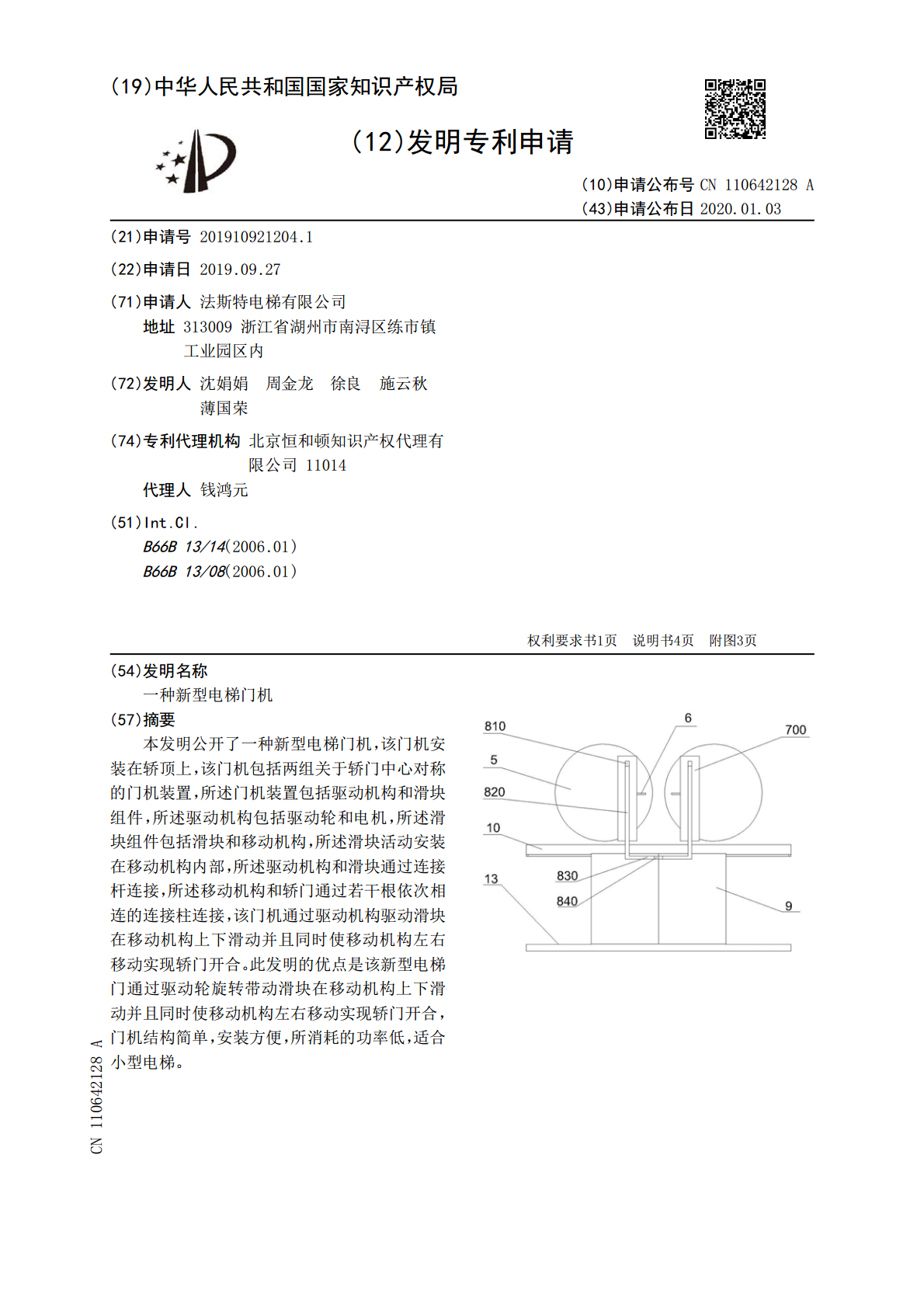

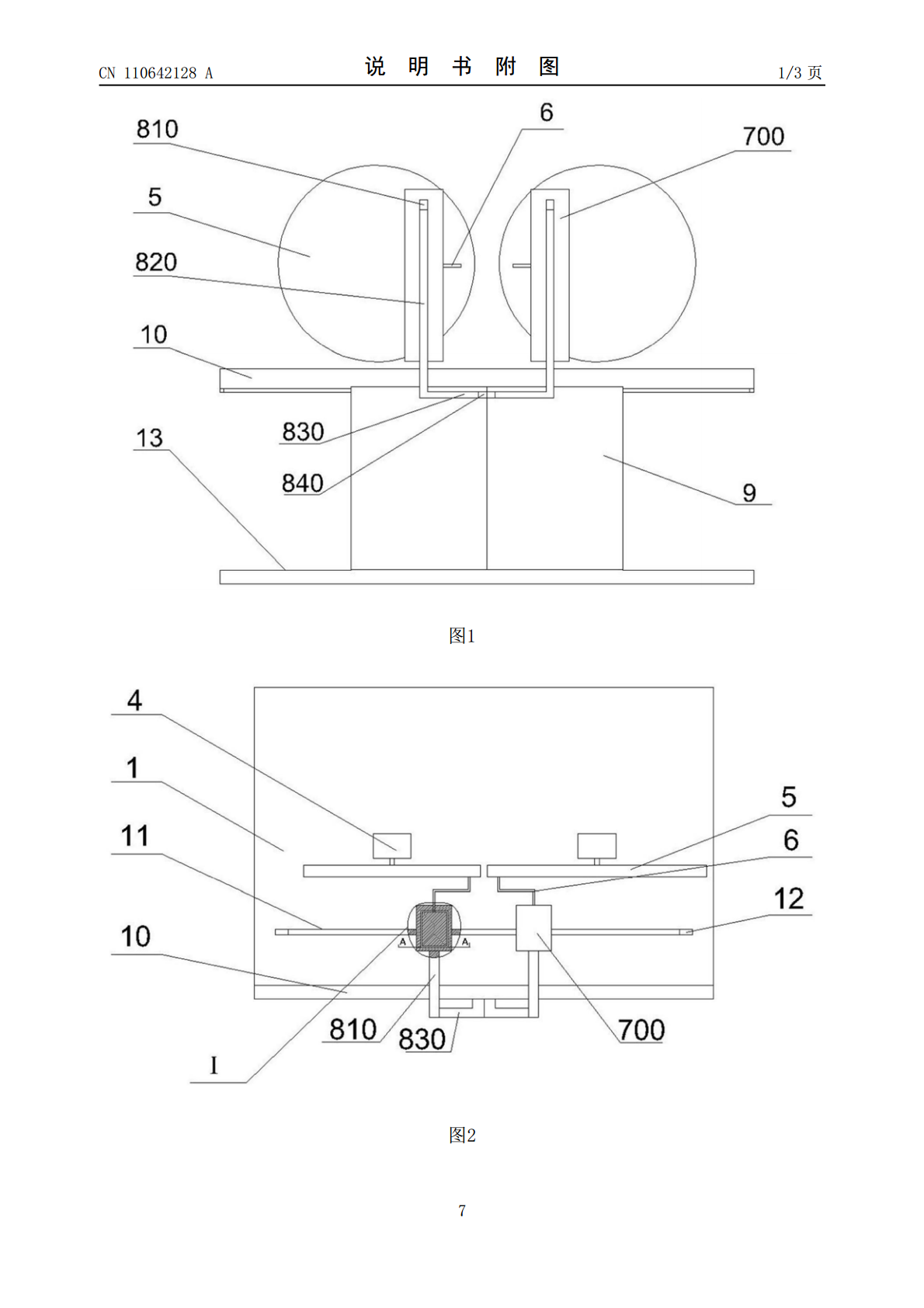

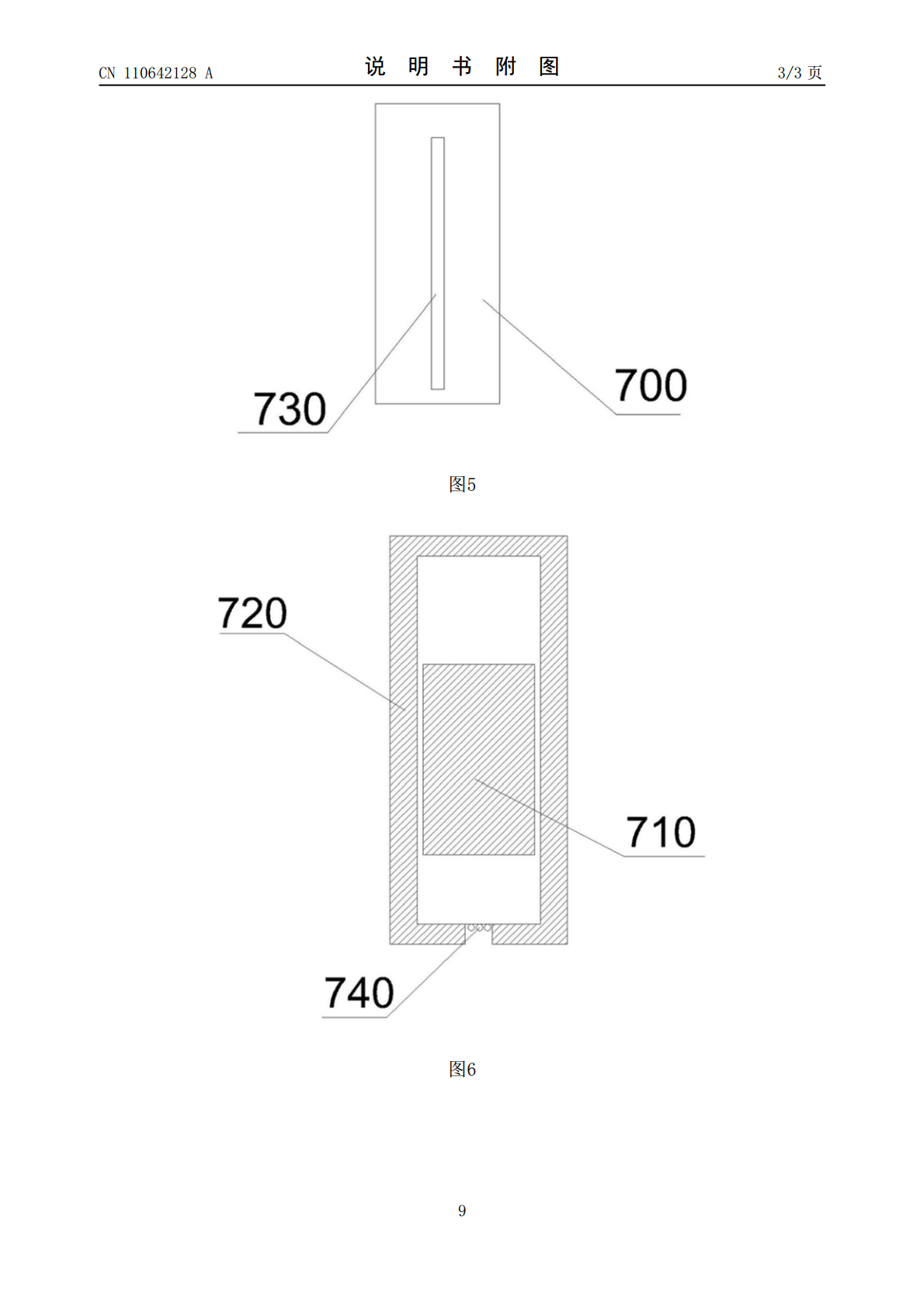

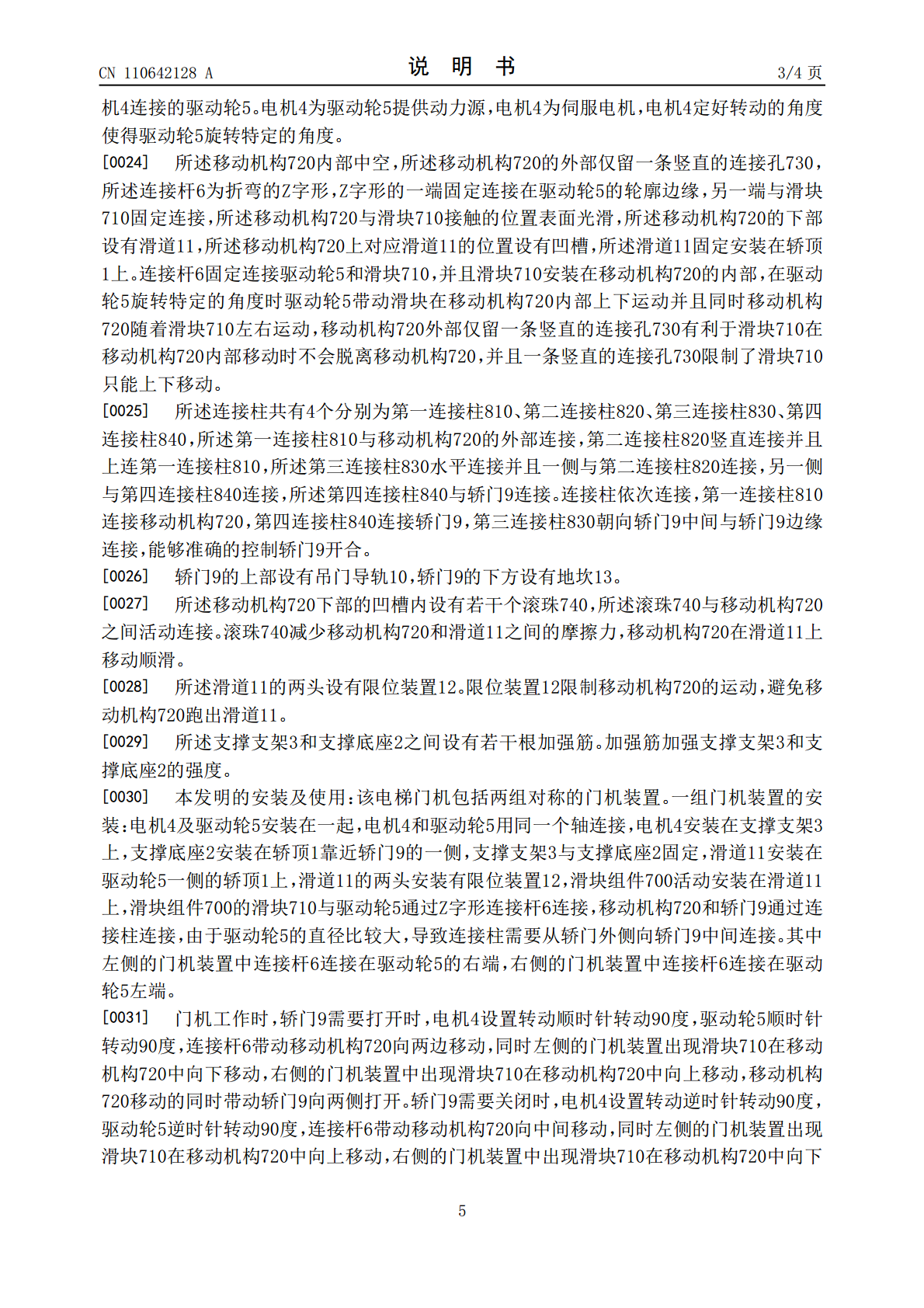

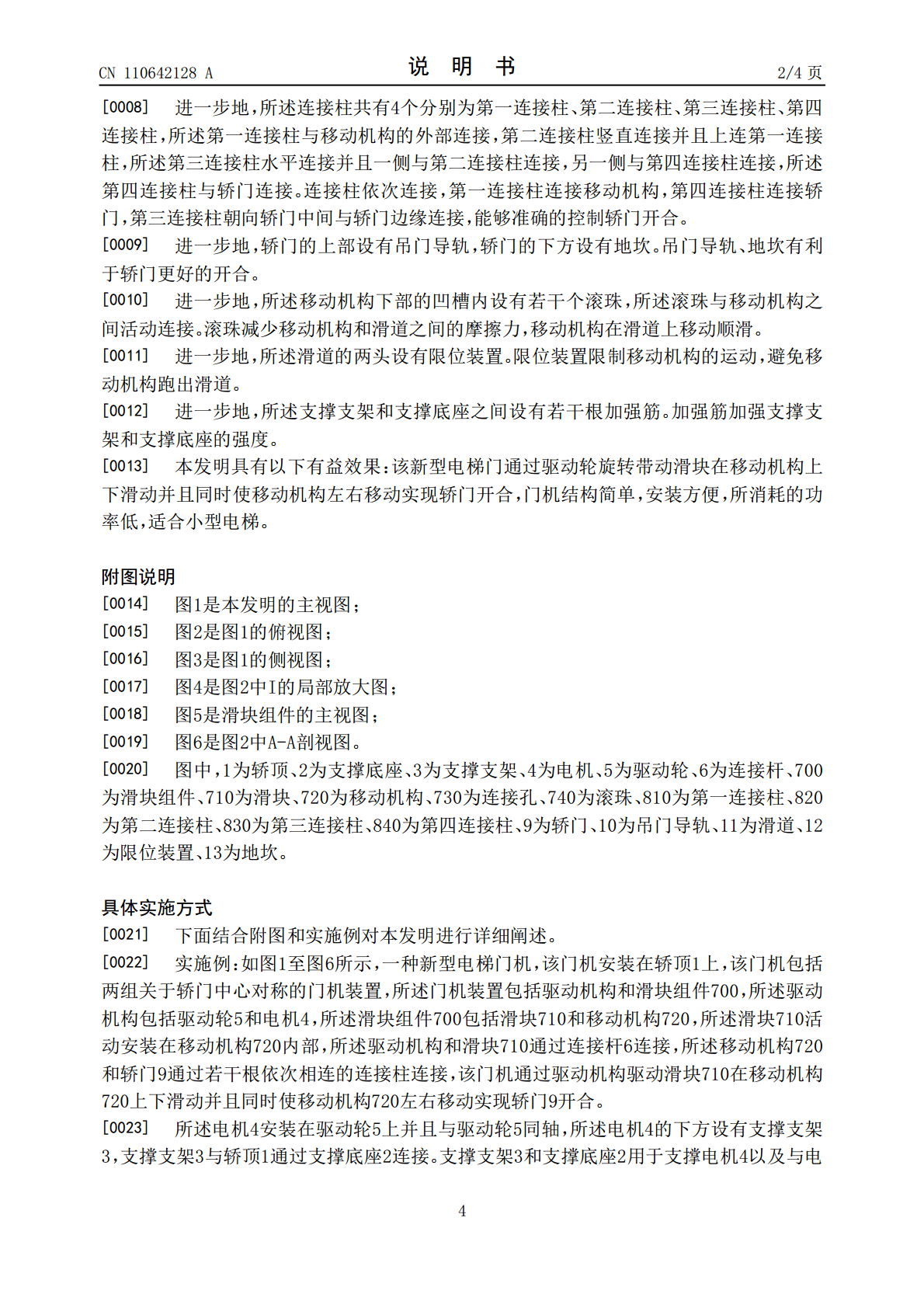

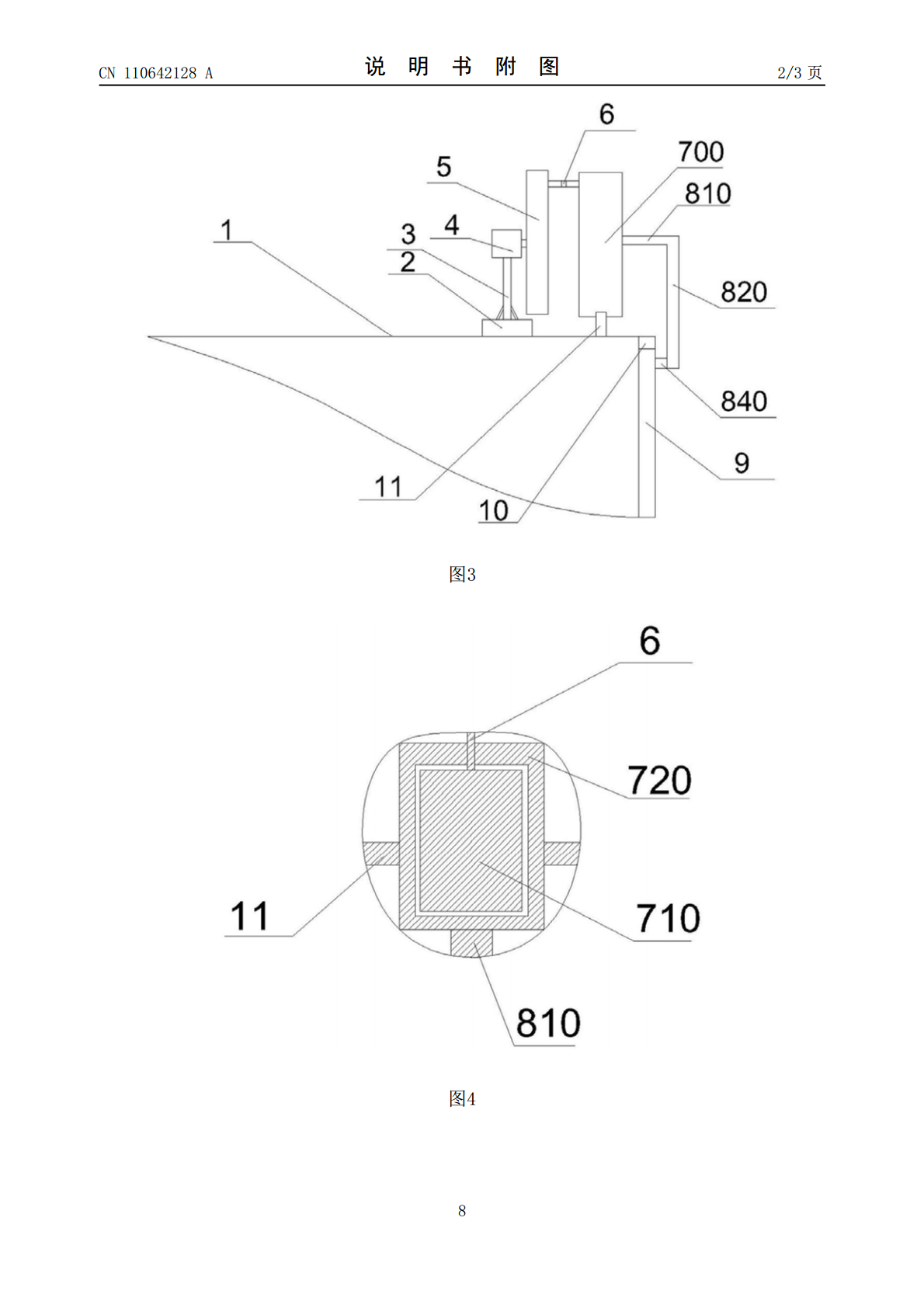

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110642128A(43)申请公布日2020.01.03(21)申请号201910921204.1(22)申请日2019.09.27(71)申请人法斯特电梯有限公司地址313009浙江省湖州市南浔区练市镇工业园区内(72)发明人沈娟娟周金龙徐良施云秋薄国荣(74)专利代理机构北京恒和顿知识产权代理有限公司11014代理人钱鸿元(51)Int.Cl.B66B13/14(2006.01)B66B13/08(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种新型电梯门机(57)摘要本发明公开了一种新型电梯门机，该门机安装在轿顶上，该门机包括两组关于轿门中心对称的门机装置，所述门机装置包括驱动机构和滑块组件，所述驱动机构包括驱动轮和电机，所述滑块组件包括滑块和移动机构，所述滑块活动安装在移动机构内部，所述驱动机构和滑块通过连接杆连接，所述移动机构和轿门通过若干根依次相连的连接柱连接，该门机通过驱动机构驱动滑块在移动机构上下滑动并且同时使移动机构左右移动实现轿门开合。此发明的优点是该新型电梯门通过驱动轮旋转带动滑块在移动机构上下滑动并且同时使移动机构左右移动实现轿门开合，门机结构简单，安装方便，所消耗的功率低，适合小型电梯。CN110642128ACN110642128A权利要求书1/1页1.一种新型电梯门机，其特征在于，该门机安装在轿顶(1)上，该门机包括两组关于轿门中心对称的门机装置，所述门机装置包括驱动机构和滑块组件(700)，所述驱动机构包括驱动轮(5)和电机(4)，所述滑块组件(700)包括滑块(710)和移动机构(720)，所述滑块(710)活动安装在移动机构(720)内部，所述驱动机构和滑块(710)通过连接杆(6)连接，所述移动机构(720)和轿门(9)通过若干根依次相连的连接柱连接，该门机通过驱动机构驱动滑块(710)在移动机构(720)上下滑动并且同时使移动机构(720)左右移动实现轿门(9)开合。2.根据权利要求1所述的一种新型电梯门机，其特征在于，所述电机(4)安装在驱动轮(5)上并且与驱动轮(5)同轴，所述电机(4)的下方设有支撑支架(3)，支撑支架(3)与轿顶(1)通过支撑底座(2)连接。3.根据权利要求1所述的一种新型电梯门机，其特征在于，所述移动机构(720)内部中空，所述移动机构(720)的外部仅留一条竖直的连接孔(730)，所述连接杆(6)为折弯的Z字形，Z字形的一端固定连接在驱动轮(5)的轮廓边缘，另一端与滑块(710)固定连接，所述移动机构(720)与滑块(710)接触的位置表面光滑，所述移动机构(720)的下部设有滑道(11)，所述移动机构(720)上对应滑道(11)的位置设有凹槽，所述滑道(11)固定安装在轿顶(1)上。4.根据权利要求1所述的一种新型电梯门机，其特征在于，所述连接柱共有4个分别为第一连接柱(810)、第二连接柱(820)、第三连接柱(830)、第四连接柱(840)，所述第一连接柱(810)与移动机构(720)的外部连接，第二连接柱(820)竖直连接并且上连第一连接柱(810)，所述第三连接柱(830)水平连接并且一侧与第二连接柱(820)连接，另一侧与第四连接柱(840)连接，所述第四连接柱(840)与轿门(9)连接。5.根据权利要求1所述的一种新型电梯门机，其特征在于，轿门(9)的上部设有吊门导轨(10)，轿门(9)的下方设有地坎(13)。6.根据权利要求3所述的一种新型电梯门机，其特征在于，所述移动机构(720)下部的凹槽内设有若干个滚珠(740)，所述滚珠(740)与移动机构(720)之间活动连接。7.根据权利要求3所述的一种新型电梯门机，其特征在于，所述滑道(11)的两头设有限位装置(12)。8.根据权利要求2所述的一种新型电梯门机，其特征在于，所述支撑支架(3)和支撑底座(2)之间设有若干根加强筋。2CN110642128A说明书1/4页一种新型电梯门机技术领域[0001]本发明涉及一种门机，尤其是涉及一种新型电梯门机。背景技术[0002]电梯门机，是一个负责启、闭电梯厅轿门的机构，当其受到电梯开、关门信号，电梯门机通过自带的控制系统控制开门电机，将电机产生的力矩转变为一个特定方向的力，关闭或打开门。目前的门机大多数有交流调频调速驱动和永磁同步电机驱动，交流调频调速驱动是利用交流调频调压调速技术对交流电机进行调速，而永磁同步电机驱动利用永磁同步电机直接驱动开关门机构，这两种开关门机构都是通过同步齿形带传动，同步齿形带时间过久会出现卡死传动不利索等问题，并且交流调频调速驱动和永磁同步电机驱动这两种门机结构复杂，造价昂贵，小型的电梯采用这两种门机成本高。还有一种直流调压驱动
