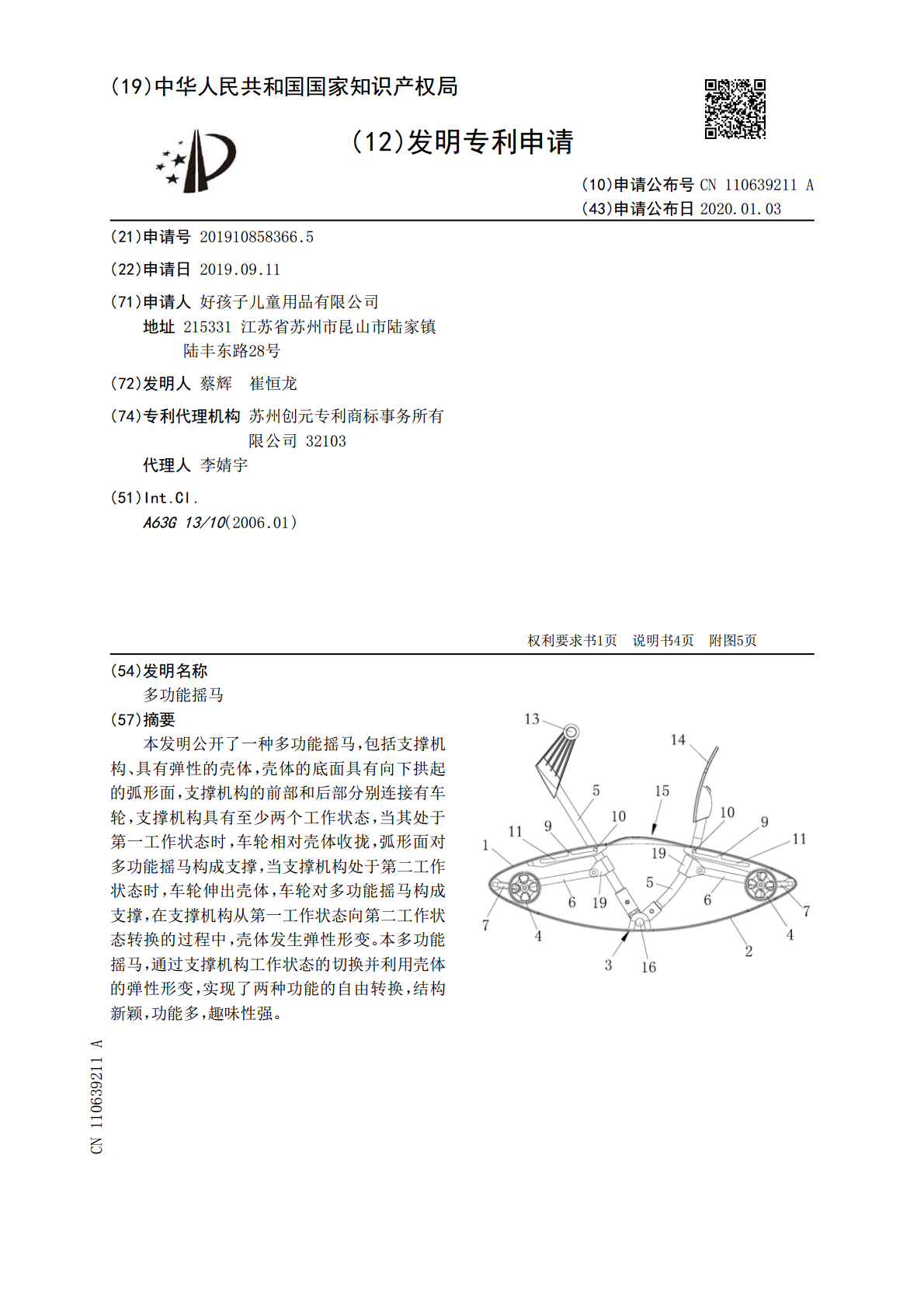

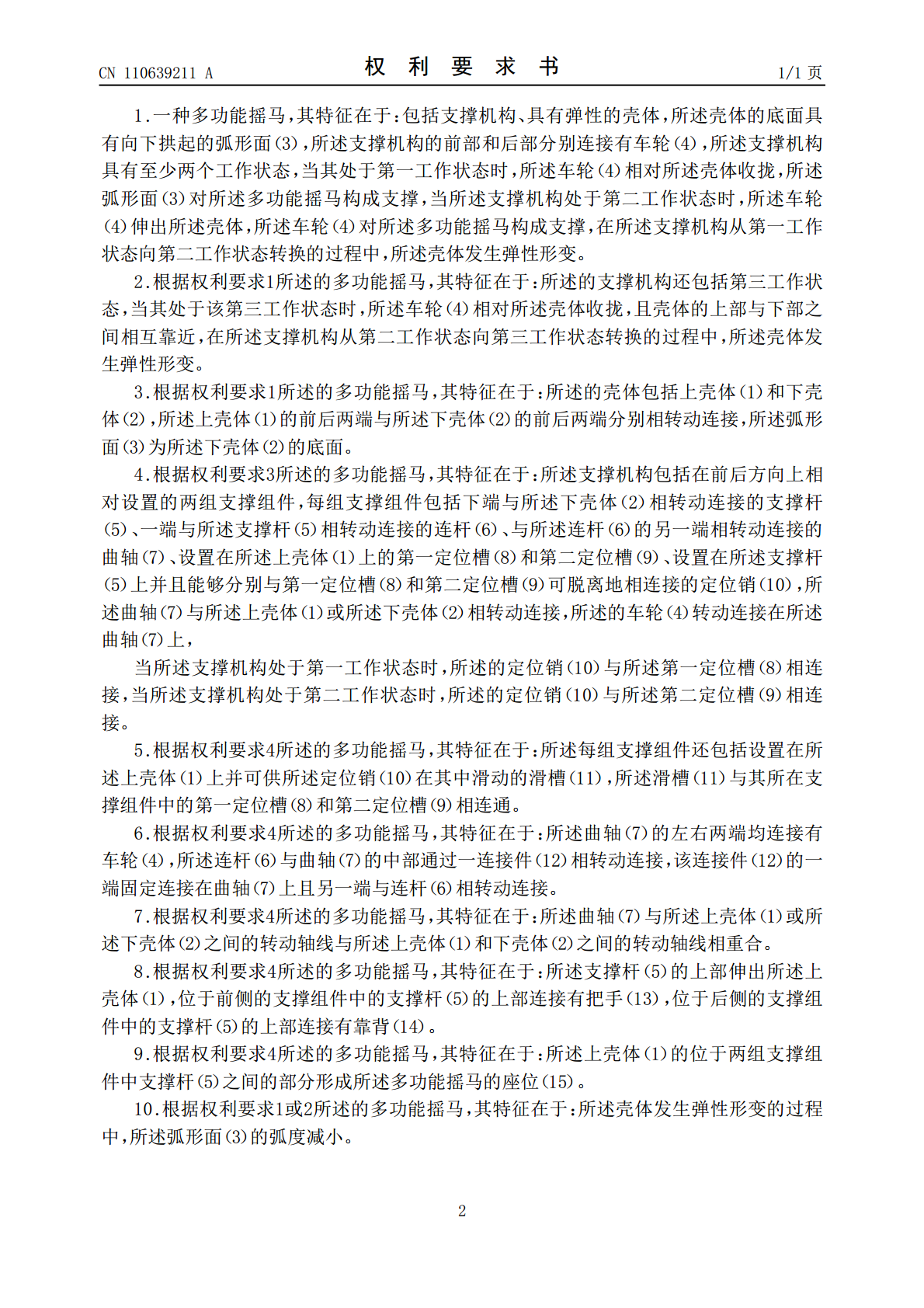

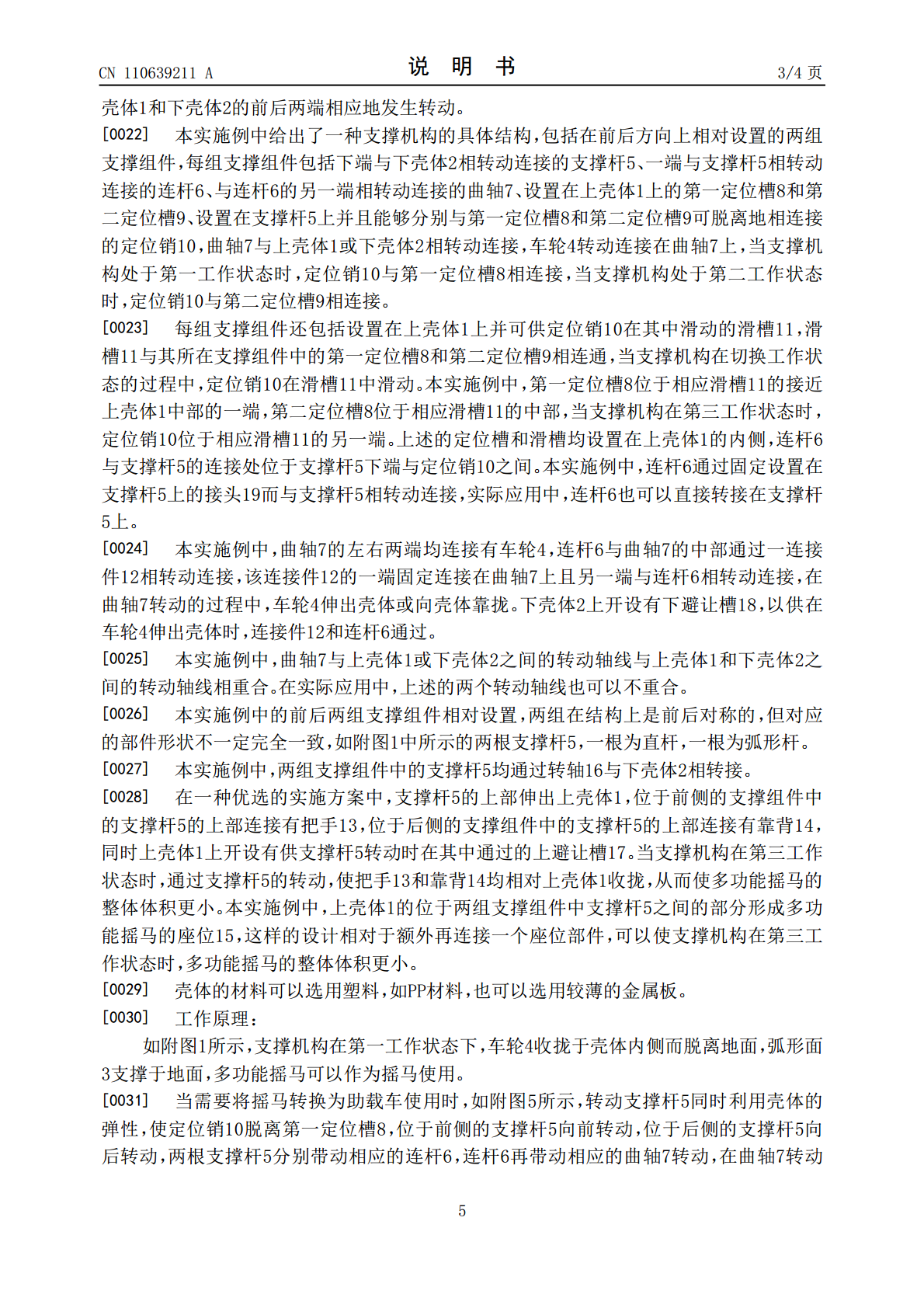

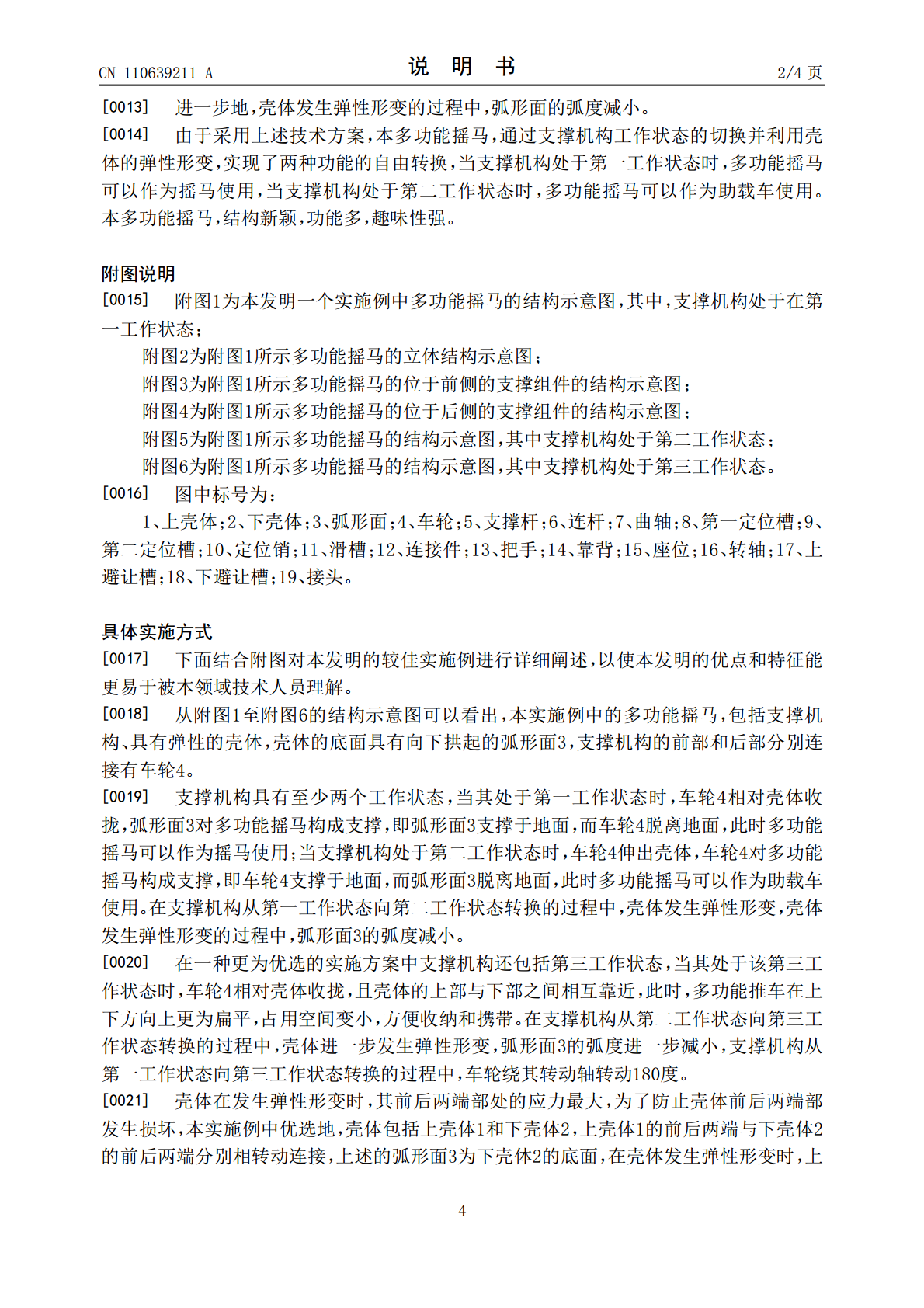

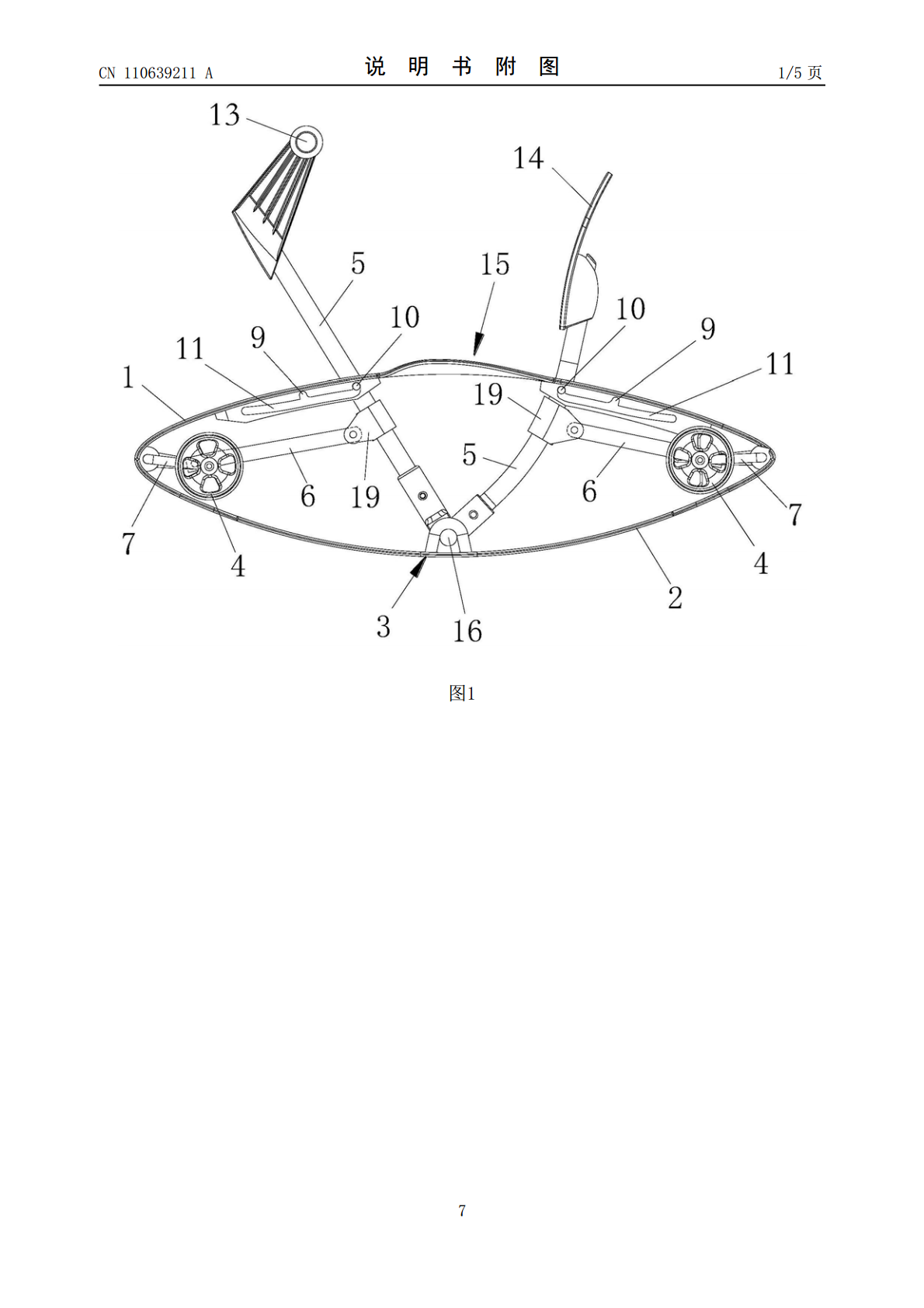

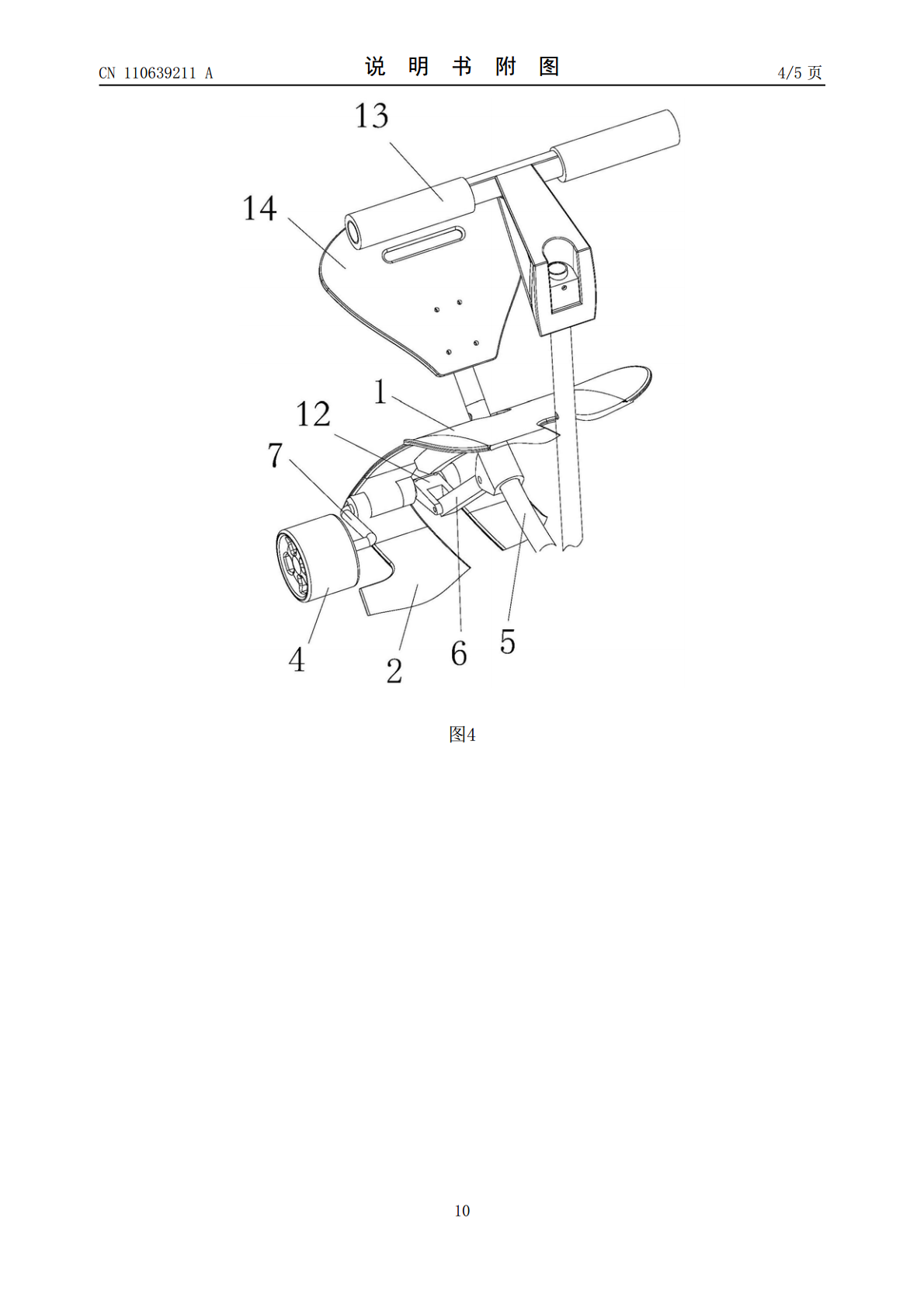

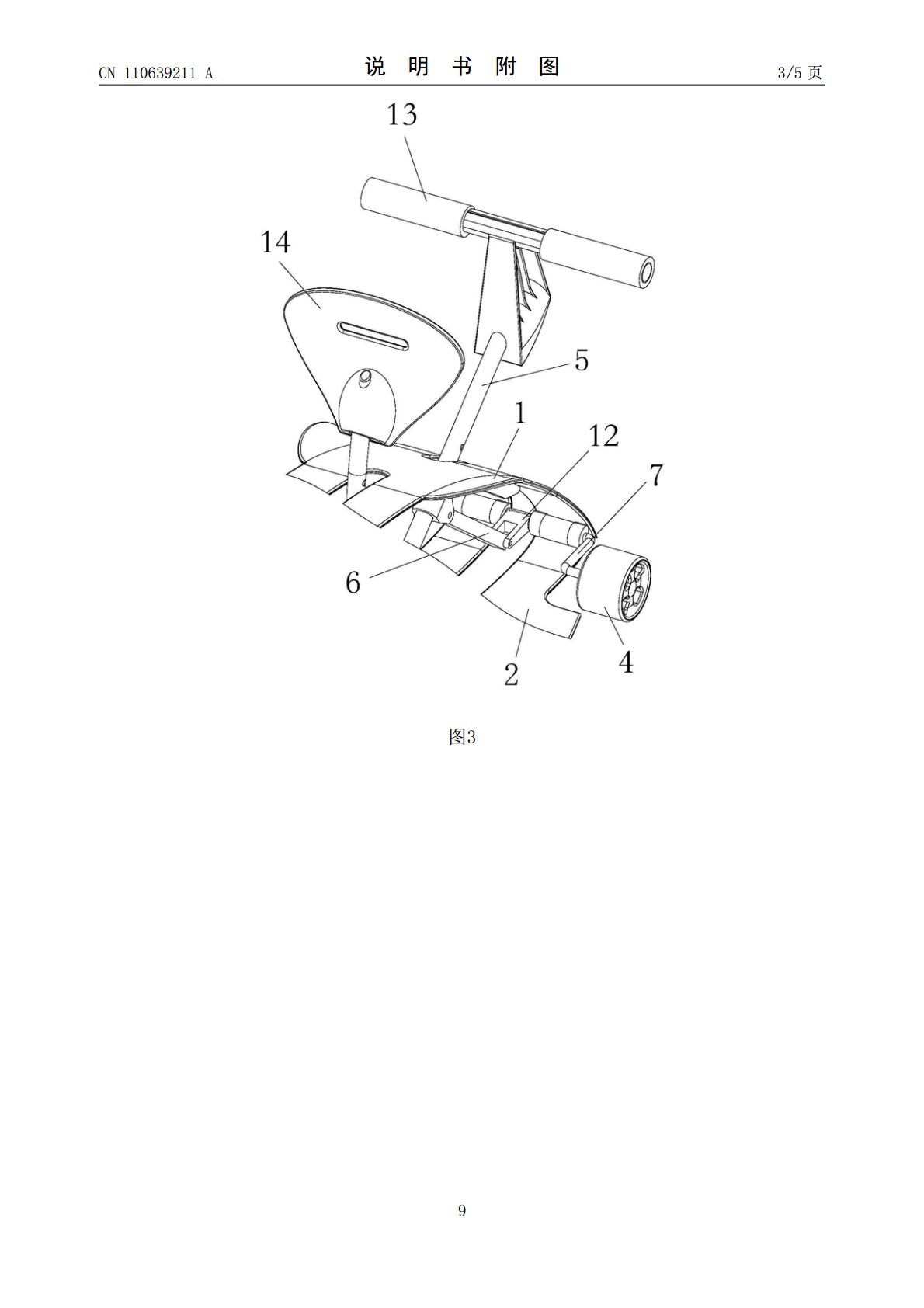

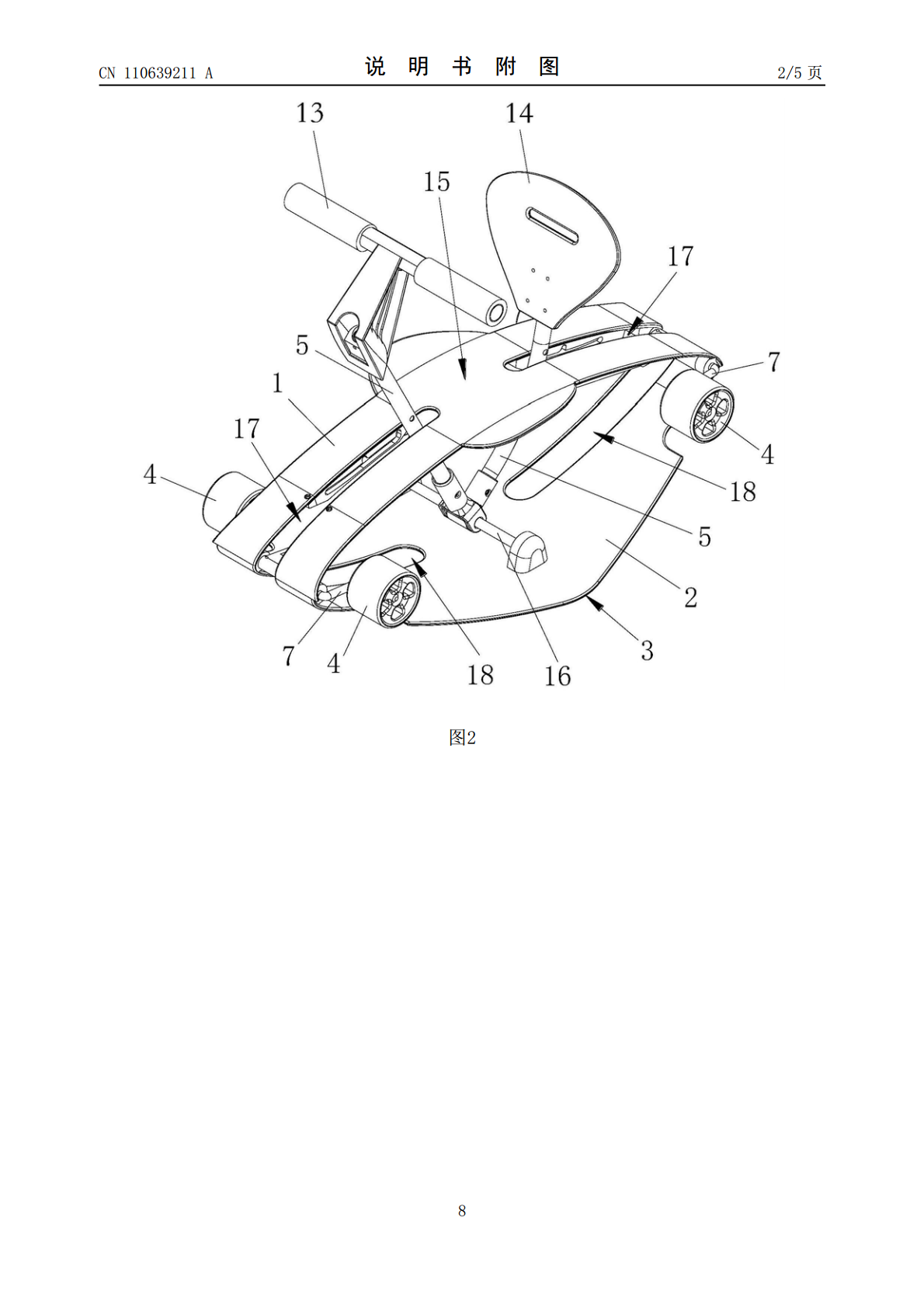

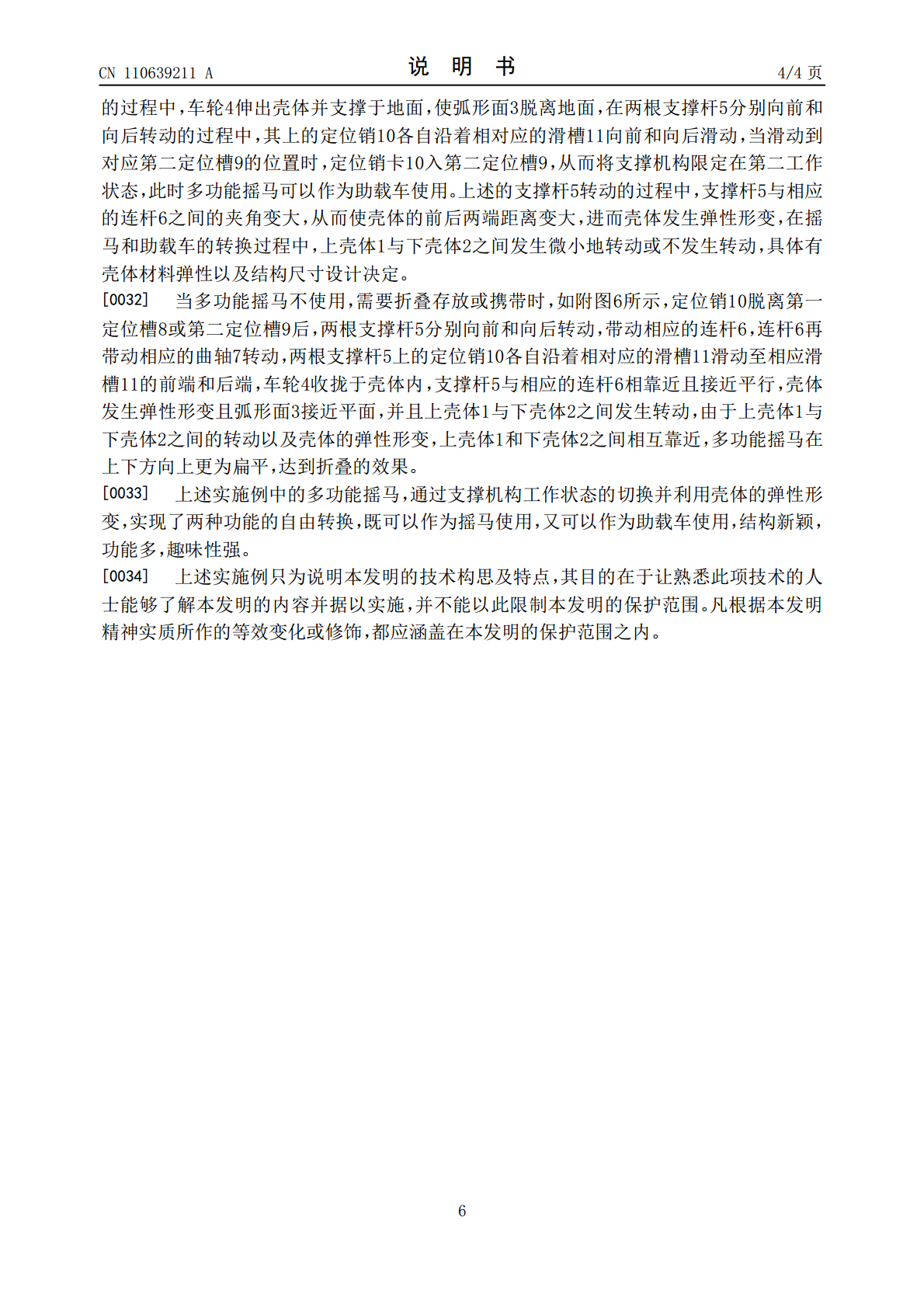

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110639211A(43)申请公布日2020.01.03(21)申请号201910858366.5(22)申请日2019.09.11(71)申请人好孩子儿童用品有限公司地址215331江苏省苏州市昆山市陆家镇陆丰东路28号(72)发明人蔡辉崔恒龙(74)专利代理机构苏州创元专利商标事务所有限公司32103代理人李婧宇(51)Int.Cl.A63G13/10(2006.01)权利要求书1页说明书4页附图5页(54)发明名称多功能摇马(57)摘要本发明公开了一种多功能摇马，包括支撑机构、具有弹性的壳体，壳体的底面具有向下拱起的弧形面，支撑机构的前部和后部分别连接有车轮，支撑机构具有至少两个工作状态，当其处于第一工作状态时，车轮相对壳体收拢，弧形面对多功能摇马构成支撑，当支撑机构处于第二工作状态时，车轮伸出壳体，车轮对多功能摇马构成支撑，在支撑机构从第一工作状态向第二工作状态转换的过程中，壳体发生弹性形变。本多功能摇马，通过支撑机构工作状态的切换并利用壳体的弹性形变，实现了两种功能的自由转换，结构新颖，功能多，趣味性强。CN110639211ACN110639211A权利要求书1/1页1.一种多功能摇马，其特征在于：包括支撑机构、具有弹性的壳体，所述壳体的底面具有向下拱起的弧形面（3），所述支撑机构的前部和后部分别连接有车轮（4），所述支撑机构具有至少两个工作状态，当其处于第一工作状态时，所述车轮（4）相对所述壳体收拢，所述弧形面（3）对所述多功能摇马构成支撑，当所述支撑机构处于第二工作状态时，所述车轮（4）伸出所述壳体，所述车轮（4）对所述多功能摇马构成支撑，在所述支撑机构从第一工作状态向第二工作状态转换的过程中，所述壳体发生弹性形变。2.根据权利要求1所述的多功能摇马，其特征在于：所述的支撑机构还包括第三工作状态，当其处于该第三工作状态时，所述车轮（4）相对所述壳体收拢，且壳体的上部与下部之间相互靠近，在所述支撑机构从第二工作状态向第三工作状态转换的过程中，所述壳体发生弹性形变。3.根据权利要求1所述的多功能摇马，其特征在于：所述的壳体包括上壳体（1）和下壳体（2），所述上壳体（1）的前后两端与所述下壳体（2）的前后两端分别相转动连接，所述弧形面（3）为所述下壳体（2）的底面。4.根据权利要求3所述的多功能摇马，其特征在于：所述支撑机构包括在前后方向上相对设置的两组支撑组件，每组支撑组件包括下端与所述下壳体（2）相转动连接的支撑杆（5）、一端与所述支撑杆（5）相转动连接的连杆（6）、与所述连杆（6）的另一端相转动连接的曲轴（7）、设置在所述上壳体（1）上的第一定位槽（8）和第二定位槽（9）、设置在所述支撑杆（5）上并且能够分别与第一定位槽（8）和第二定位槽（9）可脱离地相连接的定位销（10），所述曲轴（7）与所述上壳体（1）或所述下壳体（2）相转动连接，所述的车轮（4）转动连接在所述曲轴（7）上，当所述支撑机构处于第一工作状态时，所述的定位销（10）与所述第一定位槽（8）相连接，当所述支撑机构处于第二工作状态时，所述的定位销（10）与所述第二定位槽（9）相连接。5.根据权利要求4所述的多功能摇马，其特征在于：所述每组支撑组件还包括设置在所述上壳体（1）上并可供所述定位销（10）在其中滑动的滑槽（11），所述滑槽（11）与其所在支撑组件中的第一定位槽（8）和第二定位槽（9）相连通。6.根据权利要求4所述的多功能摇马，其特征在于：所述曲轴（7）的左右两端均连接有车轮（4），所述连杆（6）与曲轴（7）的中部通过一连接件（12）相转动连接，该连接件（12）的一端固定连接在曲轴（7）上且另一端与连杆（6）相转动连接。7.根据权利要求4所述的多功能摇马，其特征在于：所述曲轴（7）与所述上壳体（1）或所述下壳体（2）之间的转动轴线与所述上壳体（1）和下壳体（2）之间的转动轴线相重合。8.根据权利要求4所述的多功能摇马，其特征在于：所述支撑杆（5）的上部伸出所述上壳体（1），位于前侧的支撑组件中的支撑杆（5）的上部连接有把手（13），位于后侧的支撑组件中的支撑杆（5）的上部连接有靠背（14）。9.根据权利要求4所述的多功能摇马，其特征在于：所述上壳体（1）的位于两组支撑组件中支撑杆（5）之间的部分形成所述多功能摇马的座位（15）。10.根据权利要求1或2所述的多功能摇马，其特征在于：所述壳体发生弹性形变的过程中，所述弧形面（3）的弧度减小。2CN110639211A说明书1/4页多功能摇马技术领域[0001]本发明涉及一种多功能摇马。背景技术[0002]摇马是一种常见的儿童玩具，其具有弧形的底面，儿童骑（或坐）在摇马上，可使摇马前后摇晃。传统的摇马体积较大，结构较为
