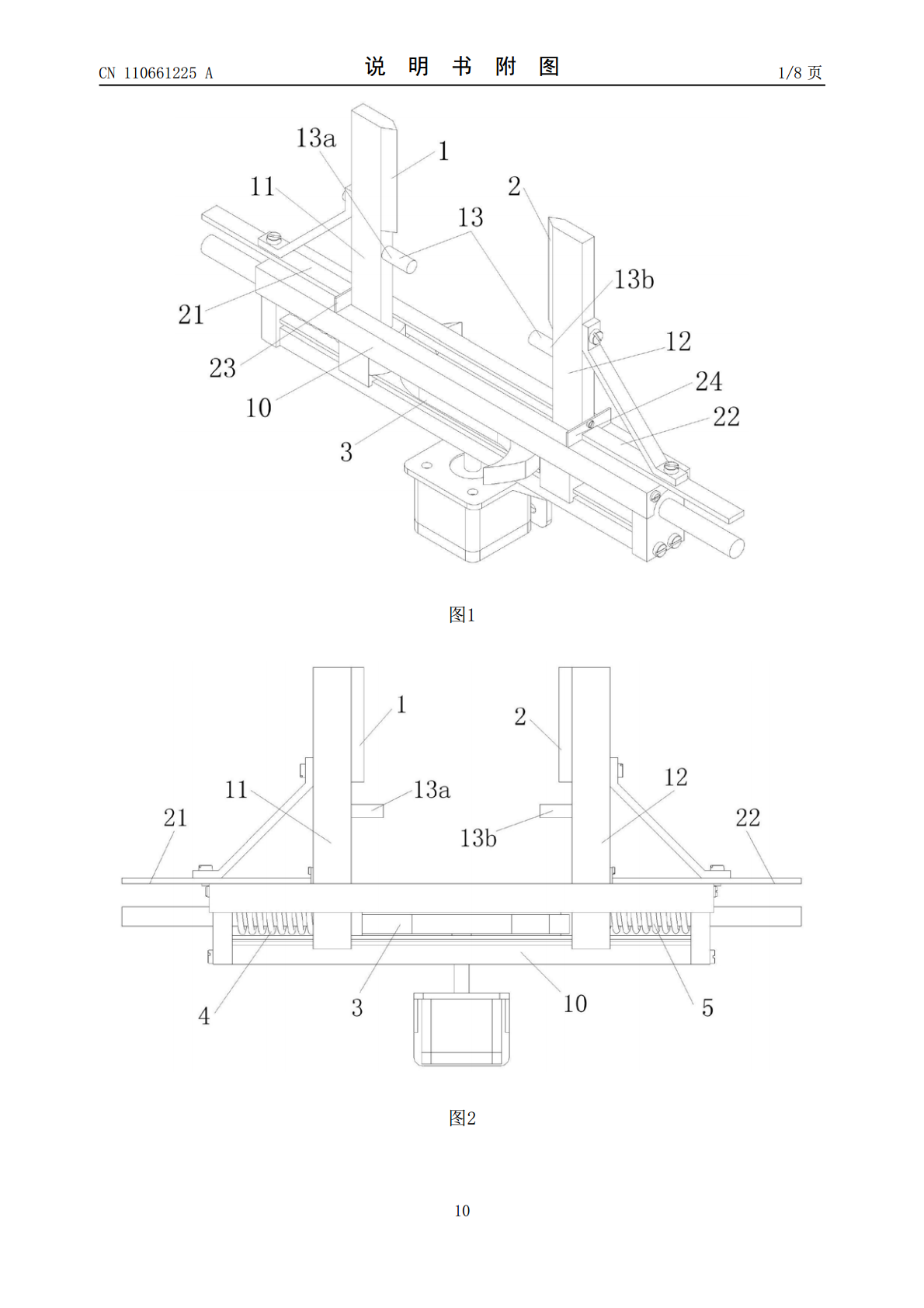

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110661225A(43)申请公布日2020.01.07(21)申请号201910939092.2(22)申请日2019.09.30(71)申请人合肥工业大学地址230009安徽省合肥市包河区屯溪路193号(72)发明人刘小君汪张宝许吉敏叶家鑫吴少雷冯玉刘焜王伟(74)专利代理机构合肥市上嘉专利代理事务所(普通合伙)34125代理人郭华俊(51)Int.Cl.H02G7/16(2006.01)权利要求书2页说明书6页附图8页(54)发明名称一种电缆除冰装置(57)摘要本发明公开了一种电缆除冰装置，包括除冰单元和进给单元，其中，除冰单元包括：除冰刀具，包括用于自电缆线的两侧对电缆线水平地进行破冰的第一刀具和第二刀具；凸轮，用于驱使第一刀具和第二刀具远离电缆线；以及除冰动力组件，包括分别用于驱使第一刀具和第二刀具进行破冰的第一蓄能弹簧和第二蓄能弹簧，进给单元包括用于置放在电缆线顶部的行走滑轮和支撑滑轮，所述支撑滑轮具有用于与电缆线的底部滚动接触的工作位置和远离电缆线的初始位置，其中，第一刀具和第二刀具在对电缆线的任意一处进行破冰工作时，本装置在电缆线上的位置保持固定。本发明利用刀具来对电缆线进行有效除冰，除冰效率高，安全性高，同时还具有结构简单的特点。CN110661225ACN110661225A权利要求书1/2页1.一种电缆除冰装置，其特征在于，包括用于除冰的除冰单元和用于在电缆线(100)上行进移动的进给单元，其中所述除冰单元包括：除冰刀具，包括用于自所述电缆线(100)的两侧对电缆线(100)水平地进行破冰的第一刀具(1)和第二刀具(2)；凸轮(3)，可转动，用于驱使所述第一刀具(1)和第二刀具(2)向远离电缆线(100)的方向移动；以及除冰动力组件，包括用于驱使所述第一刀具(1)快速向电缆线(100)移动，以对电缆线(100)一侧进行破冰的第一蓄能弹簧(4)、用于驱使所述第二刀具(2)快速向电缆线(100)移动，以对电缆线(100)另一侧进行破冰的第二蓄能弹簧(5)，其中，所述凸轮(3)在驱使所述第一刀具(1)和第二刀具(2)向远离电缆线(100)的方向移动时，所述第一蓄能弹簧(4)和第二蓄能弹簧(5)均处于蓄能阶段，所述第一蓄能弹簧(4)和第二蓄能弹簧(5)在驱使第一刀具(1)和第二刀具(2)破冰时，所述凸轮(3)处于空转阶段，其中，所述除冰单元位于进给单元在行进方向上的前方，所述第一刀具(1)和第二刀具(2)在对电缆线(100)的任意一处进行破冰工作时，所述进给单元停止工作以使本电缆除冰装置在电缆线(100)上的位置保持固定。2.根据权利要求1所述的电缆除冰装置，其特征在于，所述除冰单元还包括刀座(10)以及可移动地设置在所述刀座(10)上的第一刀柄(11)和第二刀柄(12)，其中，所述第一刀具(1)设在第一刀柄(11)上，所述第二刀具(2)设在第二刀柄(12)上，所述第一蓄能弹簧(4)的两端分别连接第一刀柄(11)和刀座(10)，所述第二蓄能弹簧(5)的两端分别连接第二刀柄(12)与刀座(10)，所述凸轮(3)设置在所述第一刀柄(11)和第二刀柄(12)二者之间并通过驱动电机驱动。3.根据权利要求2所述的电缆除冰装置，其特征在于，所述凸轮(3)为中心对称件，所述第一刀柄(11)与第二刀柄(12)的移动方向位于一条直线上，所述凸轮(3)的对第一刀柄(11)以及第二刀柄(12)的驱动位置由最小半径处向最大半径处转变时，所述第一刀柄(11)和第二刀柄(12)分别向刀座(10)的两侧移动。4.根据权利要求3所述的电缆除冰装置，其特征在于，所述第一刀柄(11)和第二刀柄(12)之间设置有用于在除冰时保护电缆线(100)的顶柱(13)，通过所述顶柱(13)使得第一刀具(1)和第二刀具(2)在相向移动后二者之间留有供电缆线(100)通过的间距。5.根据权利要求4所述的电缆除冰装置，其特征在于，所述顶柱(13)包括相对设置的顶柱一(13a)和顶柱二(13b)，其中，所述顶柱一(13a)设置在第一刀柄(11)上，所述顶柱二(13b)设置在第二刀柄(12)上，所述第一刀柄(11)和第二刀柄(12)在相向移动后所述顶柱一(13a)与顶柱二(13b)对接，以使所述第一刀具(1)和第二刀具(2)二者之间留有供电缆线(100)通过的间距。6.根据权利要求1所述的电缆除冰装置，其特征在于，还包括连接座(14)，通过所述连接座(14)将所述除冰单元与进给单元连接在一起。7.根据权利要求6所述的电缆除冰装置，其特征在于，所述进给单元包括：行走组件，用于悬挂于所述电缆线(100)上，包括用于置放在电缆线(100)顶部的多个2CN110661225A权利要求书2/2页行走滑
