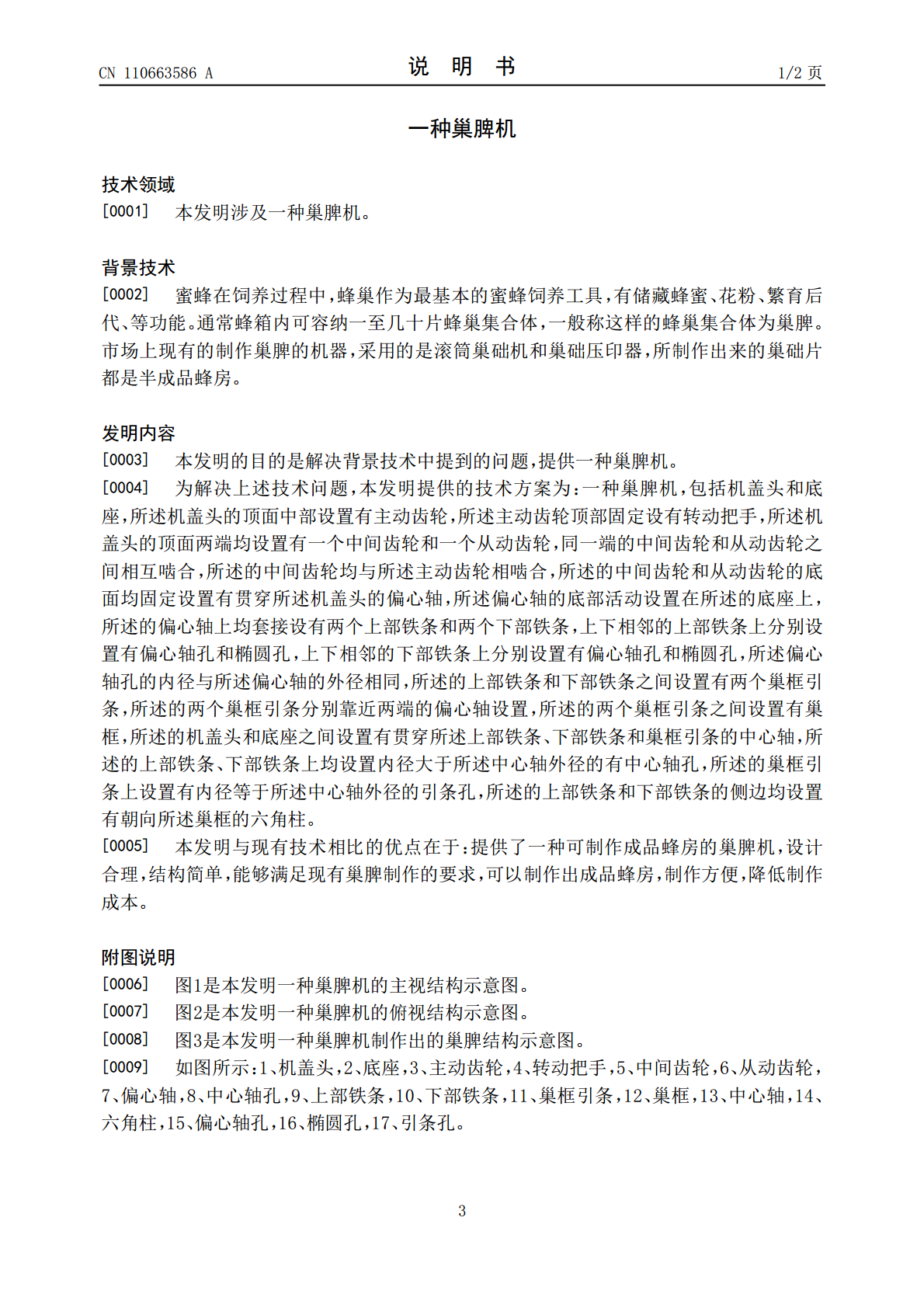

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110663586A(43)申请公布日2020.01.10(21)申请号201911034370.6(22)申请日2019.10.29(71)申请人田保刚地址435300湖北省黄冈市蕲春县檀林镇流芳村四组(72)发明人田保刚(74)专利代理机构北京盛凡智荣知识产权代理有限公司11616代理人郑丰平(51)Int.Cl.A01K47/04(2006.01)A01K47/02(2006.01)A01K47/00(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种巢脾机(57)摘要本发明公开了一种巢脾机，包括机盖头和底座，所述机盖头的顶面中部设置有主动齿轮，所述主动齿轮顶部固定设有转动把手，所述机盖头的顶面两端均设置有一个中间齿轮和一个从动齿轮，同一端的中间齿轮和从动齿轮之间相互啮合，所述的中间齿轮和从动齿轮的底面均固定设置有贯穿所述机盖头的偏心轴，所述偏心轴的底部活动设置在所述的底座上，所述的偏心轴上均套接设有两个上部铁条和两个下部铁条，上下相邻的上部铁条上分别设置有偏心轴孔和椭圆孔，上下相邻的下部铁条上分别设置有偏心轴孔和椭圆孔。本发明与现有技术相比的优点在于：设计合理，结构简单，能够满足现有巢脾制作的要求，可以制作成品巢脾，制作方便，降低制作成本。CN110663586ACN110663586A权利要求书1/1页1.一种巢脾机，其特征在于，包括机盖头和底座，所述机盖头的顶面中部设置有主动齿轮，所述主动齿轮顶部固定设有转动把手，所述机盖头的顶面两端均设置有一个中间齿轮和一个从动齿轮，同一端的中间齿轮和从动齿轮之间相互啮合，所述的中间齿轮均与所述主动齿轮相啮合，所述的中间齿轮和从动齿轮的底面均固定设置有贯穿所述机盖头的偏心轴，所述偏心轴的底部活动设置在所述的底座上，所述的偏心轴上均套接设有两个上部铁条和两个下部铁条，上下相邻的上部铁条上分别设置有偏心轴孔和椭圆孔，上下相邻的下部铁条上分别设置有偏心轴孔和椭圆孔，所述偏心轴孔的内径与所述偏心轴的外径相同，所述的上部铁条和下部铁条之间设置有两个巢框引条，所述的两个巢框引条分别靠近两端的偏心轴设置，所述的两个巢框引条之间设置有巢框，所述的机盖头和底座之间设置有贯穿所述上部铁条、下部铁条和巢框引条的中心轴，所述的上部铁条、下部铁条上均设置内径大于所述中心轴外径的有中心轴孔，所述的巢框引条上设置有内径等于所述中心轴外径的引条孔，所述的上部铁条和下部铁条的侧边均设置有朝向所述巢框的六角柱。2CN110663586A说明书1/2页一种巢脾机技术领域[0001]本发明涉及一种巢脾机。背景技术[0002]蜜蜂在饲养过程中，蜂巢作为最基本的蜜蜂饲养工具，有储藏蜂蜜、花粉、繁育后代、等功能。通常蜂箱内可容纳一至几十片蜂巢集合体，一般称这样的蜂巢集合体为巢脾。市场上现有的制作巢脾的机器，采用的是滚筒巢础机和巢础压印器，所制作出来的巢础片都是半成品蜂房。发明内容[0003]本发明的目的是解决背景技术中提到的问题，提供一种巢脾机。[0004]为解决上述技术问题，本发明提供的技术方案为：一种巢脾机，包括机盖头和底座，所述机盖头的顶面中部设置有主动齿轮，所述主动齿轮顶部固定设有转动把手，所述机盖头的顶面两端均设置有一个中间齿轮和一个从动齿轮，同一端的中间齿轮和从动齿轮之间相互啮合，所述的中间齿轮均与所述主动齿轮相啮合，所述的中间齿轮和从动齿轮的底面均固定设置有贯穿所述机盖头的偏心轴，所述偏心轴的底部活动设置在所述的底座上，所述的偏心轴上均套接设有两个上部铁条和两个下部铁条，上下相邻的上部铁条上分别设置有偏心轴孔和椭圆孔，上下相邻的下部铁条上分别设置有偏心轴孔和椭圆孔，所述偏心轴孔的内径与所述偏心轴的外径相同，所述的上部铁条和下部铁条之间设置有两个巢框引条，所述的两个巢框引条分别靠近两端的偏心轴设置，所述的两个巢框引条之间设置有巢框，所述的机盖头和底座之间设置有贯穿所述上部铁条、下部铁条和巢框引条的中心轴，所述的上部铁条、下部铁条上均设置内径大于所述中心轴外径的有中心轴孔，所述的巢框引条上设置有内径等于所述中心轴外径的引条孔，所述的上部铁条和下部铁条的侧边均设置有朝向所述巢框的六角柱。[0005]本发明与现有技术相比的优点在于：提供了一种可制作成品蜂房的巢脾机，设计合理，结构简单，能够满足现有巢脾制作的要求，可以制作出成品蜂房，制作方便，降低制作成本。附图说明[0006]图1是本发明一种巢脾机的主视结构示意图。[0007]图2是本发明一种巢脾机的俯视结构示意图。[0008]图3是本发明一种巢脾机制作出的巢脾结构示意图。[0009]如图所示：1、机盖头，2、底座，3、主动齿轮，4、转动把手，5、中间齿轮，6、从动齿轮，7、
