一种HDPE给水管加工输送装置.pdf

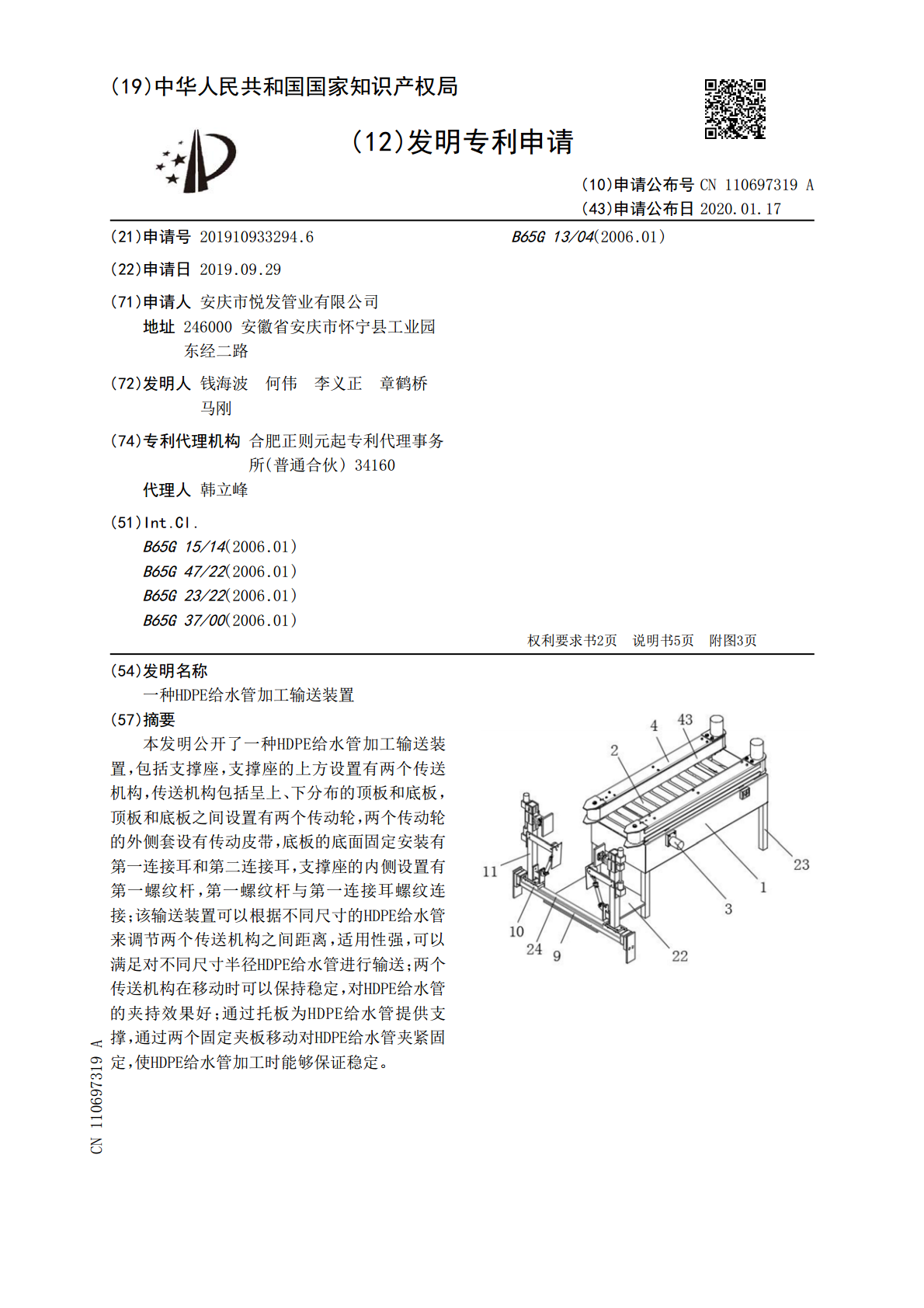

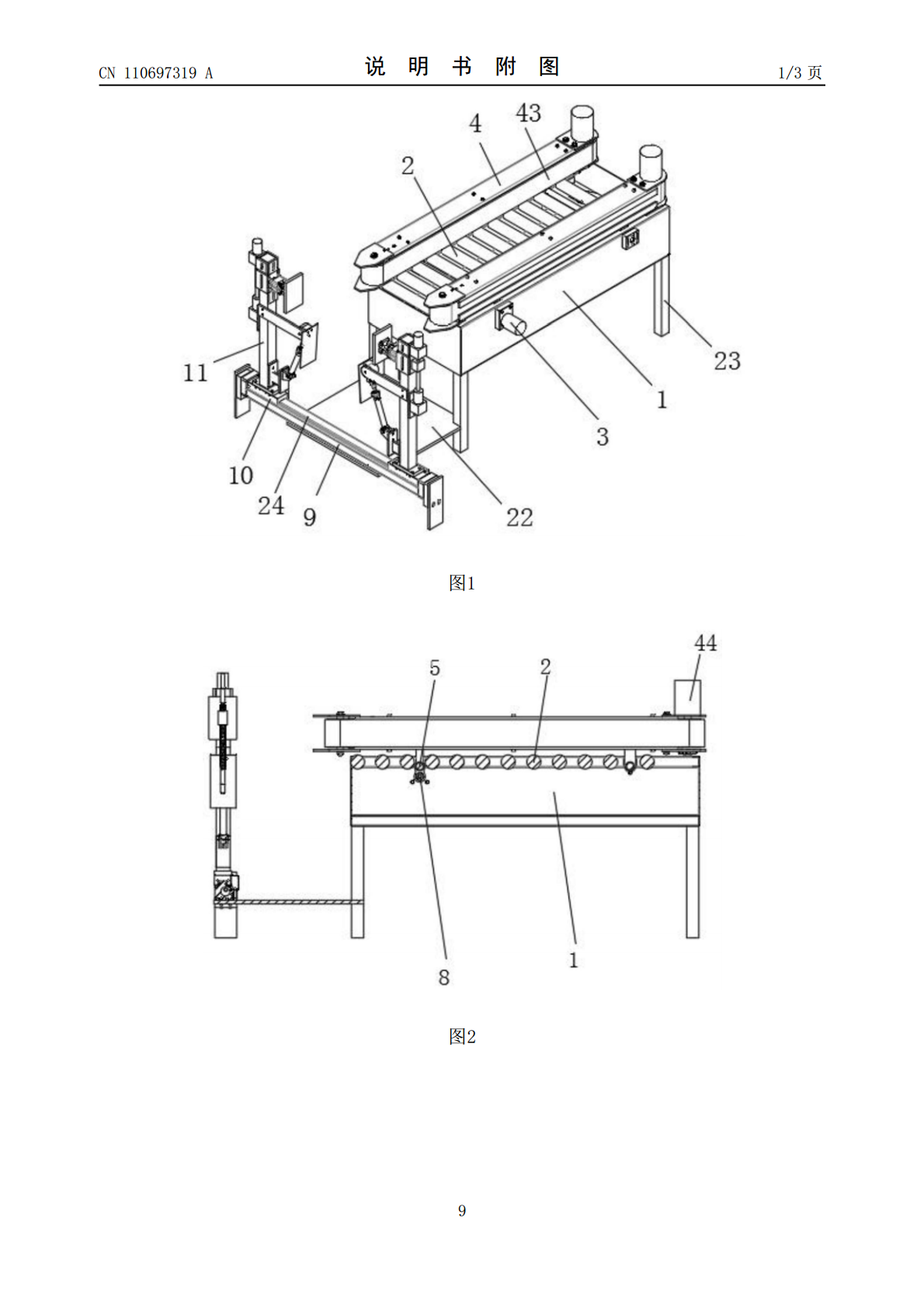

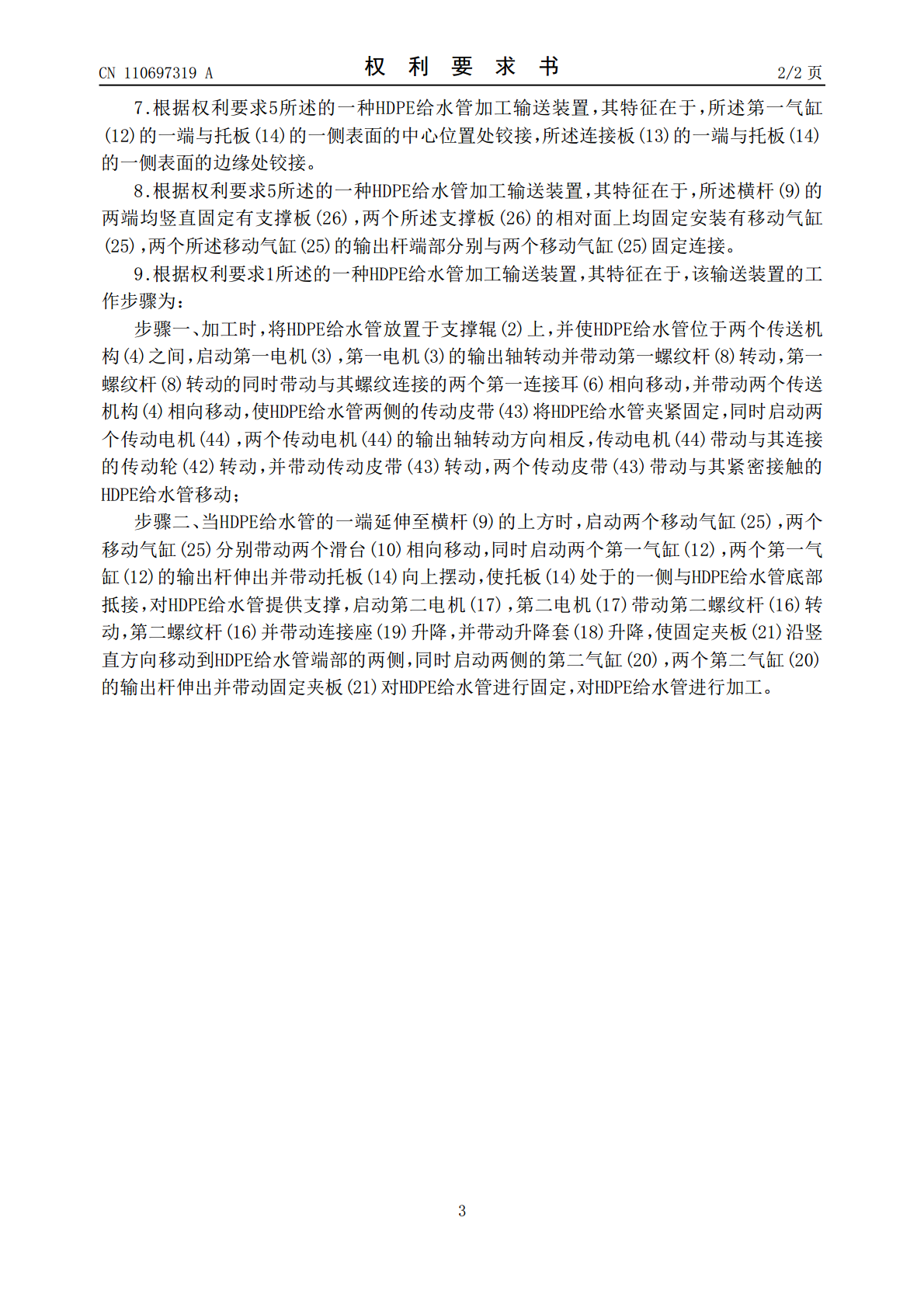

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110697319A(43)申请公布日2020.01.17(21)申请号201910933294.6B65G13/04(2006.01)(22)申请日2019.09.29(71)申请人安庆市悦发管业有限公司地址246000安徽省安庆市怀宁县工业园东经二路(72)发明人钱海波何伟李义正章鹤桥马刚(74)专利代理机构合肥正则元起专利代理事务所(普通合伙)34160代理人韩立峰(51)Int.Cl.B65G15/14(2006.01)B65G47/22(2006.01)B65G23/22(2006.01)B65G37/00(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种HDPE给水管加工输送装置(57)摘要本发明公开了一种HDPE给水管加工输送装置，包括支撑座，支撑座的上方设置有两个传送机构，传送机构包括呈上、下分布的顶板和底板，顶板和底板之间设置有两个传动轮，两个传动轮的外侧套设有传动皮带，底板的底面固定安装有第一连接耳和第二连接耳，支撑座的内侧设置有第一螺纹杆，第一螺纹杆与第一连接耳螺纹连接；该输送装置可以根据不同尺寸的HDPE给水管来调节两个传送机构之间距离，适用性强，可以满足对不同尺寸半径HDPE给水管进行输送；两个传送机构在移动时可以保持稳定，对HDPE给水管的夹持效果好；通过托板为HDPE给水管提供支撑，通过两个固定夹板移动对HDPE给水管夹紧固定，使HDPE给水管加工时能够保证稳定。CN110697319ACN110697319A权利要求书1/2页1.一种HDPE给水管加工输送装置，其特征在于，包括支撑座(1)，所述支撑座(1)为上、下面贯通的长方体结构，所述支撑座(1)的上方设置有两个传送机构(4)，两个所述传送机构(4)呈对称分布，所述支撑座(1)的内侧设置有若干个支撑辊(2)；所述传送机构(4)包括呈上、下分布的顶板(41)和底板(46)，所述顶板(41)和底板(46)之间垂直固定有三个固定杆(45)，所述固定杆(45)的上、下端分别与顶板(41)和底板(46)焊接固定，所述顶板(41)和底板(46)之间设置有两个传动轮(42)，且两个传动轮(42)分别位于底板(46)上表面的两侧边缘处，所述传动轮(42)的两端分别与顶板(41)和底板(46)转动连接，所述顶板(41)上表面的一侧边缘处固定安装有传动电机(44)，所述传动电机(44)的输出轴端与其中一个传动轮(42)的端部固定连接，两个所述传动轮(42)的外侧套设有传动皮带(43)；所述底板(46)的底面固定安装有第一连接耳(6)和第二连接耳(7)，所述支撑座(1)的内侧水平设置有第一螺纹杆(8)，所述第一螺纹杆(8)的两端分别转动连接于支撑座(1)的两侧内壁处，所述支撑座(1)的外壁处固定安装有第一电机(3)，所述第一电机(3)的输出轴端与第一螺纹杆(8)的一端固定连接，所述第一螺纹杆(8)与第一连接耳(6)螺纹连接。2.根据权利要求1所述的一种HDPE给水管加工输送装置，其特征在于，若干个所述支撑辊(2)呈并排等间距分布，且所述支撑辊(2)的两端分别与支撑座(1)的两侧内壁转动连接。3.根据权利要求1所述的一种HDPE给水管加工输送装置，其特征在于，所述第一螺纹杆(8)上两端的螺纹呈对称分布。4.根据权利要求1所述的一种HDPE给水管加工输送装置，其特征在于，所述第一连接耳(6)上开设有螺纹孔和安装孔，且所述安装孔和螺纹孔呈上、下分布，所述第二连接耳(7)上也开设有安装孔，所述螺纹孔与第一螺纹杆(8)螺纹配合，所述支撑座(1)的内侧还设置有两个导向杆(5)，两个所述导向杆(5)的两端分别与支撑座(1)的两侧内壁焊接固定，两个所述导向杆(5)分别通过相应的安装孔安装于第一连接耳(6)和第二连接耳(7)的内侧。5.根据权利要求1所述的一种HDPE给水管加工输送装置，其特征在于，所述支撑座(1)的底面垂直固定有四个支撑杆(23)，四个所述支撑杆(23)分别位于支撑座(1)底面的边角处，其中两个所述支撑杆(23)的一侧水平固定有固定板(22)，所述固定板(22)的远离支撑杆(23)的一端固定连接有横杆(9)，所述横杆(9)的顶部固定安装有滑轨(24)，所述滑轨(24)上滑动连接有两个滑台(10)，两个所述滑台(10)的上表面均竖直固定有支撑柱(11)，两个所述支撑柱(11)的相对面一侧上均铰接有第一气缸(12)，所述第一气缸(12)的输出杆端部铰接有托板(14)，所述支撑柱(11)的中部通过螺栓固定安装有连接板(13)，所述连接板(13)的一端与托板(14)铰接，两个所述支撑柱(11)上均活动套设有升降套(18)，两个所述升降套(18)相对面上均固定安装有第二气缸(2
