一种卫浴配件运输装置.pdf

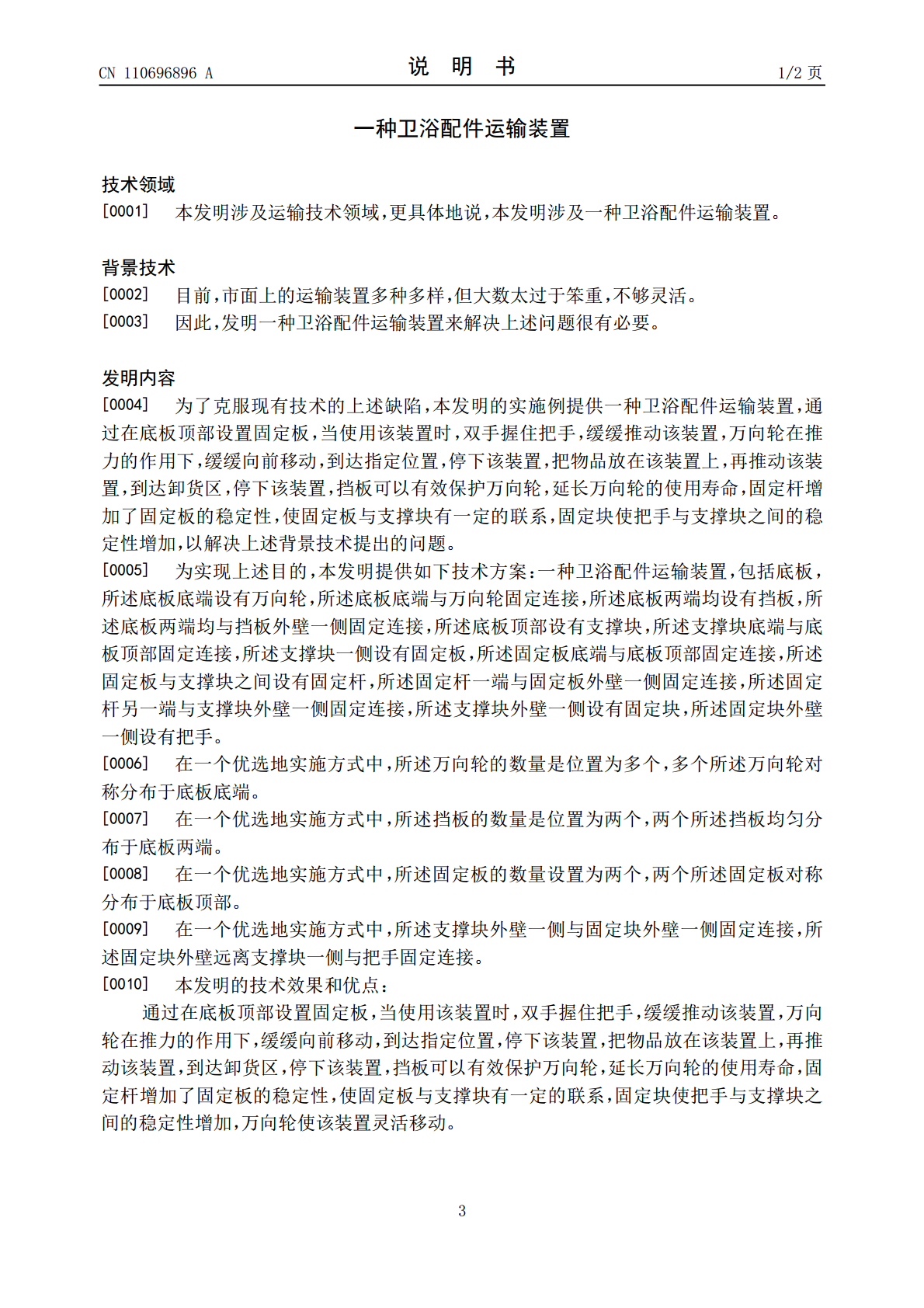

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110696896A(43)申请公布日2020.01.17(21)申请号201911122837.2(22)申请日2019.11.16(71)申请人丰县正标卫浴有限公司地址221000江苏省徐州市丰县宋楼镇史大楼村东(72)发明人许巍(51)Int.Cl.B62B3/04(2006.01)B62B5/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种卫浴配件运输装置(57)摘要本发明公开了一种卫浴配件运输装置，具体涉及运输技术领域，包括底板，所述底板底端设有万向轮，所述底板底端与万向轮固定连接，所述底板两端均设有挡板，所述底板两端均与挡板外壁一侧固定连接，所述底板顶部设有支撑块。本发明通过在底板顶部设置固定板，当使用该装置时，双手握住把手，缓缓推动该装置，万向轮在推力的作用下，缓缓向前移动，到达指定位置，停下该装置，把物品放在该装置上，再推动该装置，到达卸货区，停下该装置，挡板可以有效保护万向轮，延长万向轮的使用寿命，固定杆增加了固定板的稳定性，使固定板与支撑块有一定的联系，固定块使把手与支撑块之间的稳定性增加。CN110696896ACN110696896A权利要求书1/1页1.一种卫浴配件运输装置，包括底板（1），其特征在于：所述底板（1）底端设有万向轮（2），所述底板（1）底端与万向轮（2）固定连接，所述底板（1）两端均设有挡板（3），所述底板（1）两端均与挡板（3）外壁一侧固定连接，所述底板（1）顶部设有支撑块（4），所述支撑块（4）底端与底板（1）顶部固定连接，所述支撑块（4）一侧设有固定板（5），所述固定板（5）底端与底板（1）顶部固定连接，所述固定板（5）与支撑块（4）之间设有固定杆（6），所述固定杆（6）一端与固定板（5）外壁一侧固定连接，所述固定杆（6）另一端与支撑块（4）外壁一侧固定连接，所述支撑块（4）外壁一侧设有固定块（7），所述固定块（7）外壁一侧设有把手（8）。2.根据权利要求1所述的一种卫浴配件运输装置，其特征在于：所述万向轮（2）的数量是位置为多个，多个所述万向轮（2）对称分布于底板（1）底端。3.根据权利要求1所述的一种卫浴配件运输装置，其特征在于：所述挡板（3）的数量是位置为两个，两个所述挡板（3）均匀分布于底板（1）两端。4.根据权利要求1所述的一种卫浴配件运输装置，其特征在于：所述固定板（5）的数量设置为两个，两个所述固定板（5）对称分布于底板（1）顶部。5.根据权利要求1所述的一种卫浴配件运输装置，其特征在于：所述支撑块（4）外壁一侧与固定块（7）外壁一侧固定连接，所述固定块（7）外壁远离支撑块（4）一侧与把手（8）固定连接。2CN110696896A说明书1/2页一种卫浴配件运输装置技术领域[0001]本发明涉及运输技术领域，更具体地说，本发明涉及一种卫浴配件运输装置。背景技术[0002]目前，市面上的运输装置多种多样，但大数太过于笨重，不够灵活。[0003]因此，发明一种卫浴配件运输装置来解决上述问题很有必要。发明内容[0004]为了克服现有技术的上述缺陷，本发明的实施例提供一种卫浴配件运输装置，通过在底板顶部设置固定板，当使用该装置时，双手握住把手，缓缓推动该装置，万向轮在推力的作用下，缓缓向前移动，到达指定位置，停下该装置，把物品放在该装置上，再推动该装置，到达卸货区，停下该装置，挡板可以有效保护万向轮，延长万向轮的使用寿命，固定杆增加了固定板的稳定性，使固定板与支撑块有一定的联系，固定块使把手与支撑块之间的稳定性增加，以解决上述背景技术提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种卫浴配件运输装置，包括底板，所述底板底端设有万向轮，所述底板底端与万向轮固定连接，所述底板两端均设有挡板，所述底板两端均与挡板外壁一侧固定连接，所述底板顶部设有支撑块，所述支撑块底端与底板顶部固定连接，所述支撑块一侧设有固定板，所述固定板底端与底板顶部固定连接，所述固定板与支撑块之间设有固定杆，所述固定杆一端与固定板外壁一侧固定连接，所述固定杆另一端与支撑块外壁一侧固定连接，所述支撑块外壁一侧设有固定块，所述固定块外壁一侧设有把手。[0006]在一个优选地实施方式中，所述万向轮的数量是位置为多个，多个所述万向轮对称分布于底板底端。[0007]在一个优选地实施方式中，所述挡板的数量是位置为两个，两个所述挡板均匀分布于底板两端。[0008]在一个优选地实施方式中，所述固定板的数量设置为两个，两个所述固定板对称分布于底板顶部。[0009]在一个优选地实施方式中，所述支撑块外壁一侧与固定块外壁一侧固定连接，所述固定块外壁远离支撑块一侧与把手固定连接。[0010]本发明的技术效果和优点：
