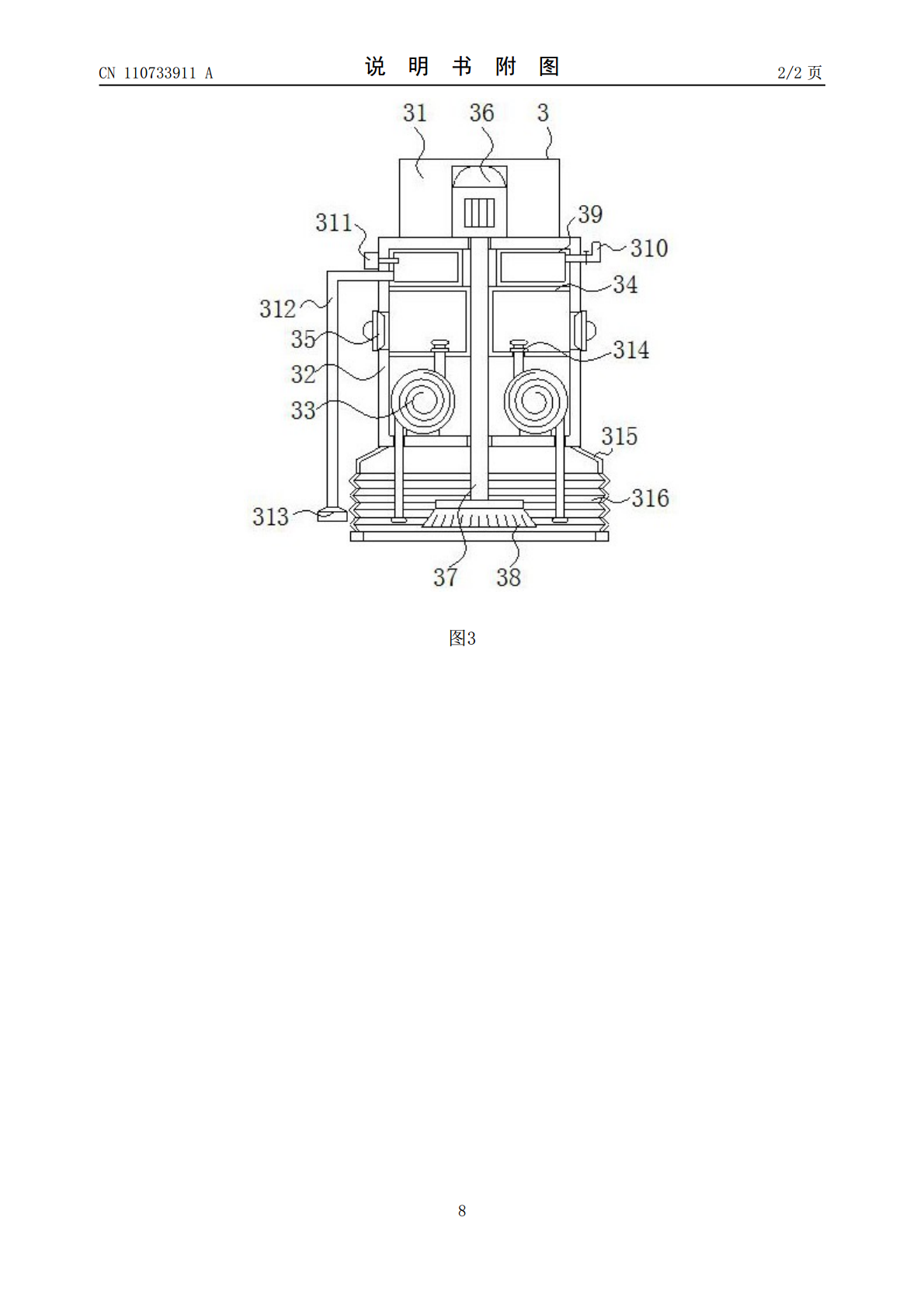

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110733911A(43)申请公布日2020.01.31(21)申请号201910971544.5(22)申请日2019.10.14(71)申请人西安市永鑫科技有限公司地址710075陕西省西安市雁塔区高新区新型工业园硕士路2号18幢10401室(72)发明人王海银(74)专利代理机构西安吉顺和知识产权代理有限公司61238代理人张佰鹏(51)Int.Cl.B65G69/18(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种用于工业自动化传送带的除尘装置(57)摘要本发明公开了一种用于工业自动化传送带的除尘装置，包括升降机构、横移机构和除尘机构，所述横移机构设在升降机构的顶部，所述除尘机构设在横移机构上，所述升降机构的底部设有支撑座，所述支撑座的底部设有移动轮，所述升降机构包括防护壳，所述防护壳的底部与支撑座顶部固定连接，所述防护壳内壁的底部安装有气缸，所述气缸的顶部固定连接有立柱，所述立柱的顶端贯穿防护壳且延伸至其外部。该用于工业制动化传送带的除尘装置，结构设计合理，使用方便，采用自动清洁的方法，无需过多人工手动操作，提高了工作效率，降低了工人的劳动强度，可有效保证传送带清洁的彻底性，利于后续使用。CN110733911ACN110733911A权利要求书1/1页1.一种用于工业自动化传送带的除尘装置，包括升降机构（1）、横移机构（2）和除尘机构（3），其特征在于：所述横移机构（2）设在升降机构（1）的顶部，所述除尘机构（3）设在横移机构（2）上，所述升降机构（1）的底部设有支撑座（4），所述支撑座（4）的底部设有移动轮（5）；所述升降机构（1）包括防护壳（11），所述防护壳（11）的底部与支撑座（4）顶部固定连接，所述防护壳（11）内壁的底部安装有气缸（12），所述气缸（12）的顶部固定连接有立柱（13），所述立柱（13）的顶端贯穿防护壳（11）且延伸至其外部；所述横移机构（2）包括连接支架（21），所述连接支架（21）的左侧固定连接在立柱（13）的顶端，所述连接支架（21）的右侧安装有驱动电机（22），所述驱动电机（22）的输出轴上固定连接有驱动转轴（23），所述驱动转轴（23）的左端贯穿连接支架（21）且延伸至其内部固定连接有丝杆（24），所述丝杆（24）的表面螺纹连接有横移块（25），所述连接支架（21）内壁的左侧固定连接有限位横杆（26），所述限位横杆（26）的右端贯穿横移块（25）且延伸至其外部，所述横移块（25）的底部贯穿连接支架（21）且延伸至其外部；所述除尘机构（3）包括连接块（31），所述连接块（31）的顶部与横移块（25）底部固定连接，所述连接块（31）的底部固定连接有箱体（32），所述箱体（32）内壁的底部对称设有吸尘机（33），所述吸尘机（33）的吸尘管贯穿箱体（32）且延伸至其外部，所述箱体（32）内壁两侧且位于吸尘机（33）的上方均设有储尘盒（34），所述吸尘机（33）的出尘管贯穿储尘盒（34）且延伸至其内部，所述箱体（32）内壁两侧的取尘口内均设有橡胶塞（35），所述连接块（31）底部的凹槽内安装有清扫电机（36），所述清扫电机（36）的输出轴上固定连接有清扫转轴（37），所述清扫转轴（37）的底端贯穿箱体（32）且延伸至其外部固定连接有清扫刷（38），所述箱体（32）内壁的顶部固定连接有水箱（39），所述箱体（32）右侧且对应水箱（39）的位置设有与其相互连通的加水管（310），所述箱体（32）左侧且对应水箱（39）的位置设有加压泵（311），所述加压泵（311）的加压端依次贯穿箱体（32）和水箱（39）且延伸至水箱（39）的内部，所述水箱（39）的左侧设有与其相互连通的通水管道（312），所述通水管道（312）远离水箱（39）的一端贯穿箱体（32）且延伸至其外部固定连接有与其相互连通的雾状喷头（313）。2.根据权利要求1所述的一种用于工业自动化传送带的除尘装置，其特征在于：所述连接支架（21）右侧且对应驱动电机（22）的位置设有稳固壳（27），所述稳固壳（27）的表面开设有散热孔。3.根据权利要求1所述的一种用于工业自动化传送带的除尘装置，其特征在于：所述储尘盒（34）内壁底部且对应吸尘机（33）出尘管的位置设有密封圈（314）。4.根据权利要求1所述的一种用于工业自动化传送带的除尘装置，其特征在于：所述箱体（32）的底部固定连接有防护罩（315），所述防护罩（315）的底部安装有折叠筒（316）。5.根据权利要求1所述的一种用于工业自动化传送带的除尘装置，其特征在于：所述雾状喷头（313）底部所在平面略高于清扫刷（38）底部所在平面。2CN110733911A说明书1/4页一种用于工业自
