一种具有多组刀片的饲草切割器.pdf

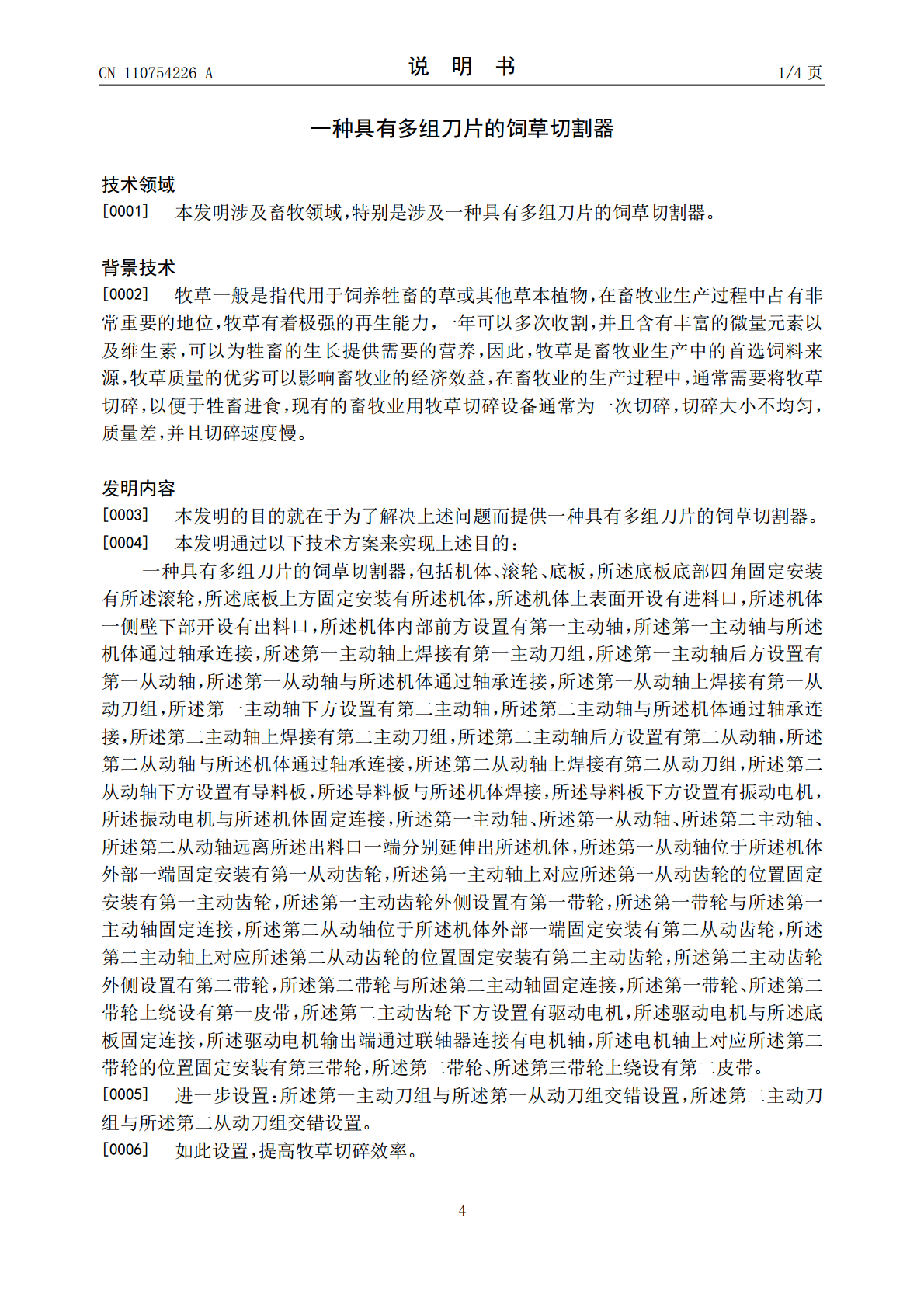

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110754226A(43)申请公布日2020.02.07(21)申请号201810825401.9(22)申请日2018.07.25(71)申请人原聚芝地址734500甘肃省张掖市民乐县世纪嘉园AB段26号(72)发明人原聚芝(51)Int.Cl.A01F29/04(2006.01)A01F29/09(2010.01)权利要求书2页说明书4页附图4页(54)发明名称一种具有多组刀片的饲草切割器(57)摘要本发明公开了一种具有多组刀片的饲草切割器，包括机体、滚轮、底板，所述底板底部四角固定安装有所述滚轮，所述底板上方固定安装有所述机体，所述机体上表面开设有进料口，所述机体一侧壁下部开设有出料口，所述机体内部前方设置有第一主动轴，所述第一主动轴与所述机体通过轴承连接，所述第一主动轴上焊接有第一主动刀组，所述第一主动轴后方设置有第一从动轴。有益效果在于：1、通过第一主动刀组、第一从动刀组相配合完成牧草的一级切碎，第二主动刀组、第二从动刀组相配合完成牧草的二级切碎，实现对牧草的多级切碎，保证牧草切碎质量；2、通过带传动，保证运动同步，通过齿轮传动，提高切碎速度。CN110754226ACN110754226A权利要求书1/2页1.一种具有多组刀片的饲草切割器，其特征在于：包括机体（1）、滚轮（16）、底板（18），所述底板（18）底部四角固定安装有所述滚轮（16），所述底板（18）上方固定安装有所述机体（1），所述机体（1）上表面开设有进料口（2），所述机体（1）一侧壁下部开设有出料口（20），所述机体（1）内部前方设置有第一主动轴（5），所述第一主动轴（5）与所述机体（1）通过轴承连接，所述第一主动轴（5）上焊接有第一主动刀组（4），所述第一主动轴（5）后方设置有第一从动轴（24），所述第一从动轴（24）与所述机体（1）通过轴承连接，所述第一从动轴（24）上焊接有第一从动刀组（3），所述第一主动轴（5）下方设置有第二主动轴（10），所述第二主动轴（10）与所述机体（1）通过轴承连接，所述第二主动轴（10）上焊接有第二主动刀组（21），所述第二主动轴（10）后方设置有第二从动轴（26），所述第二从动轴（26）与所述机体（1）通过轴承连接，所述第二从动轴（26）上焊接有第二从动刀组（22），所述第二从动轴（26）下方设置有导料板（19），所述导料板（19）与所述机体（1）焊接，所述导料板（19）下方设置有振动电机（17），所述振动电机（17）与所述机体（1）固定连接，所述第一主动轴（5）、所述第一从动轴（24）、所述第二主动轴（10）、所述第二从动轴（26）远离所述出料口（20）一端分别延伸出所述机体（1），所述第一从动轴（24）位于所述机体（1）外部一端固定安装有第一从动齿轮（23），所述第一主动轴（5）上对应所述第一从动齿轮（23）的位置固定安装有第一主动齿轮（6），所述第一主动齿轮（6）外侧设置有第一带轮（7），所述第一带轮（7）与所述第一主动轴（5）固定连接，所述第二从动轴（26）位于所述机体（1）外部一端固定安装有第二从动齿轮（25），所述第二主动轴（10）上对应所述第二从动齿轮（25）的位置固定安装有第二主动齿轮（11），所述第二主动齿轮（11）外侧设置有第二带轮（9），所述第二带轮（9）与所述第二主动轴（10）固定连接，所述第一带轮（7）、所述第二带轮（9）上绕设有第一皮带（8），所述第二主动齿轮（11）下方设置有驱动电机（15），所述驱动电机（15）与所述底板（18）固定连接，所述驱动电机（15）输出端通过联轴器连接有电机轴（14），所述电机轴（14）上对应所述第二带轮（9）的位置固定安装有第三带轮（12），所述第二带轮（9）、所述第三带轮（12）上绕设有第二皮带（13）。2.根据权利要求1所述的一种具有多组刀片的饲草切割器，其特征在于：所述第一主动刀组（4）与所述第一从动刀组（3）交错设置，所述第二主动刀组（21）与所述第二从动刀组（22）交错设置。3.根据权利要求1所述的一种具有多组刀片的饲草切割器，其特征在于：所述第一主动齿轮（6）与所述第一从动齿轮（23）相互啮合，所述第二主动齿轮（11）与所述第二从动齿轮（25）相互啮合。4.根据权利要求1所述的一种具有多组刀片的饲草切割器，其特征在于：所述第一带轮（7）、所述第二带轮（9）、所述第三带轮（12）为V带轮，所述第一皮带（8）、所述第二皮带（13）为V带。5.根据权利要求1所述的一种具有多组刀片的饲草切割器，其特征在于：所述导料板（19）倾斜设置，所述导料板（19）靠近所述振动电机（17）一端高于另一端。6.根据权利要求1所述的一种具有多组刀片的饲草切割器，其特征在于：所述滚轮（16）
