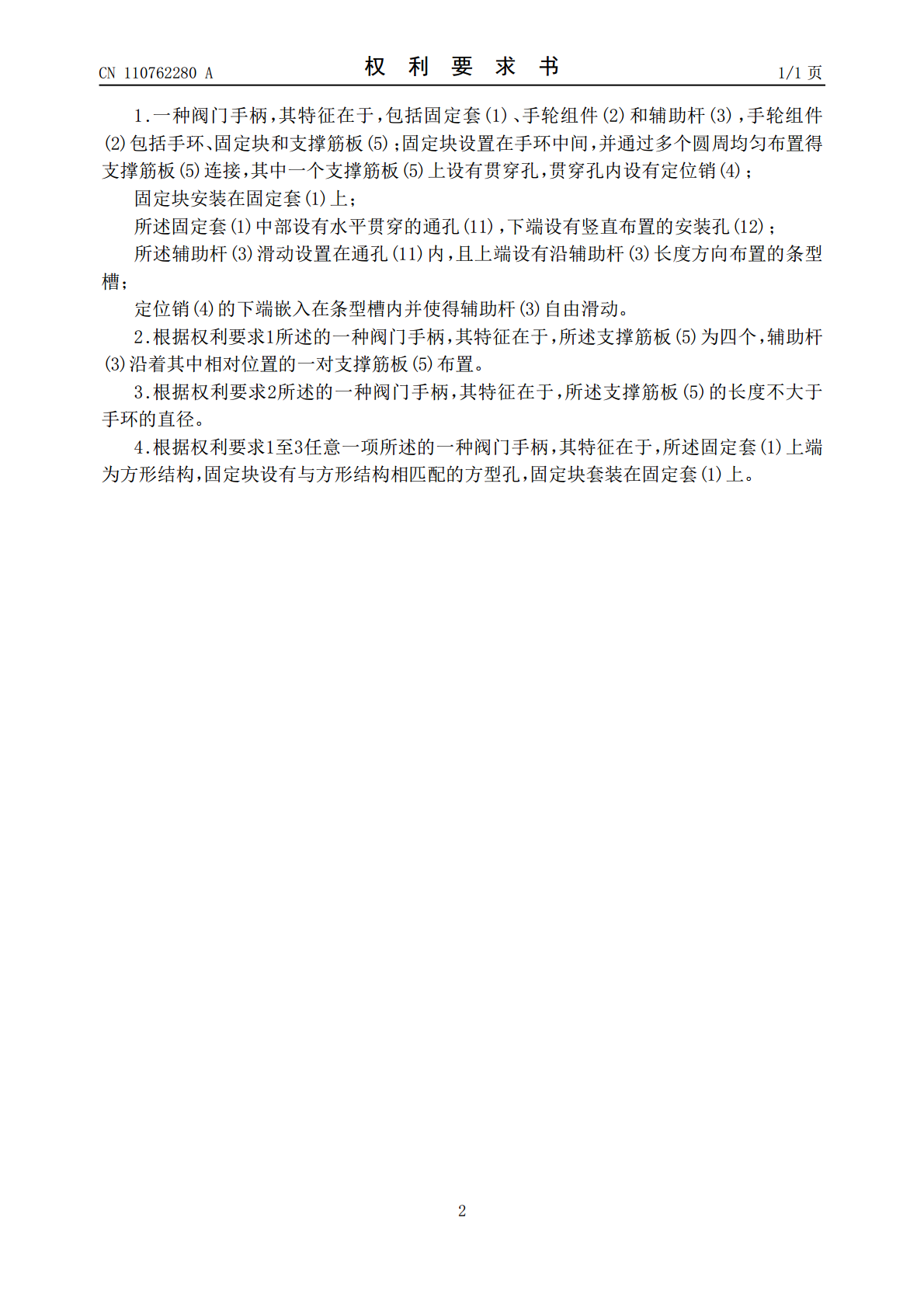

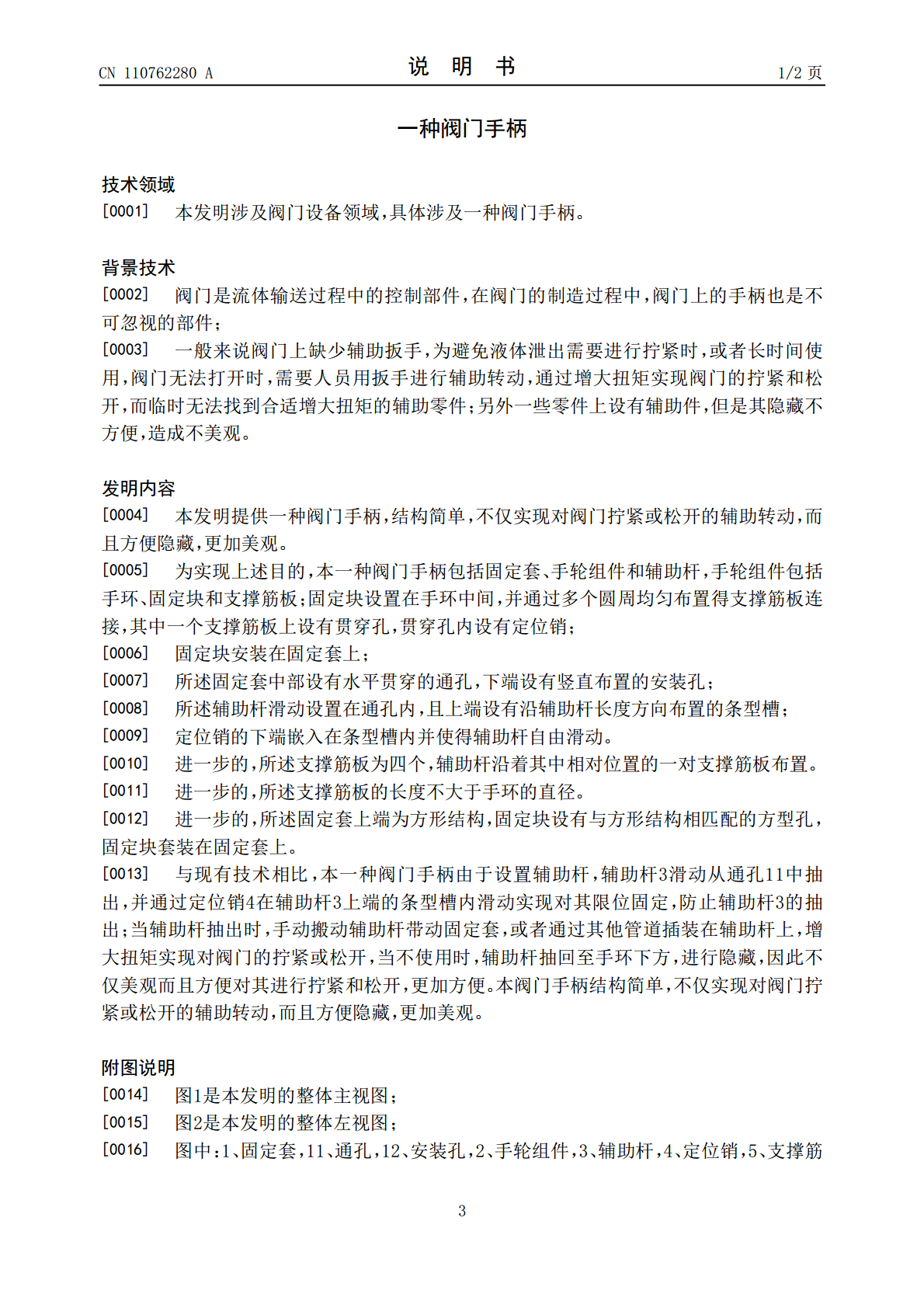

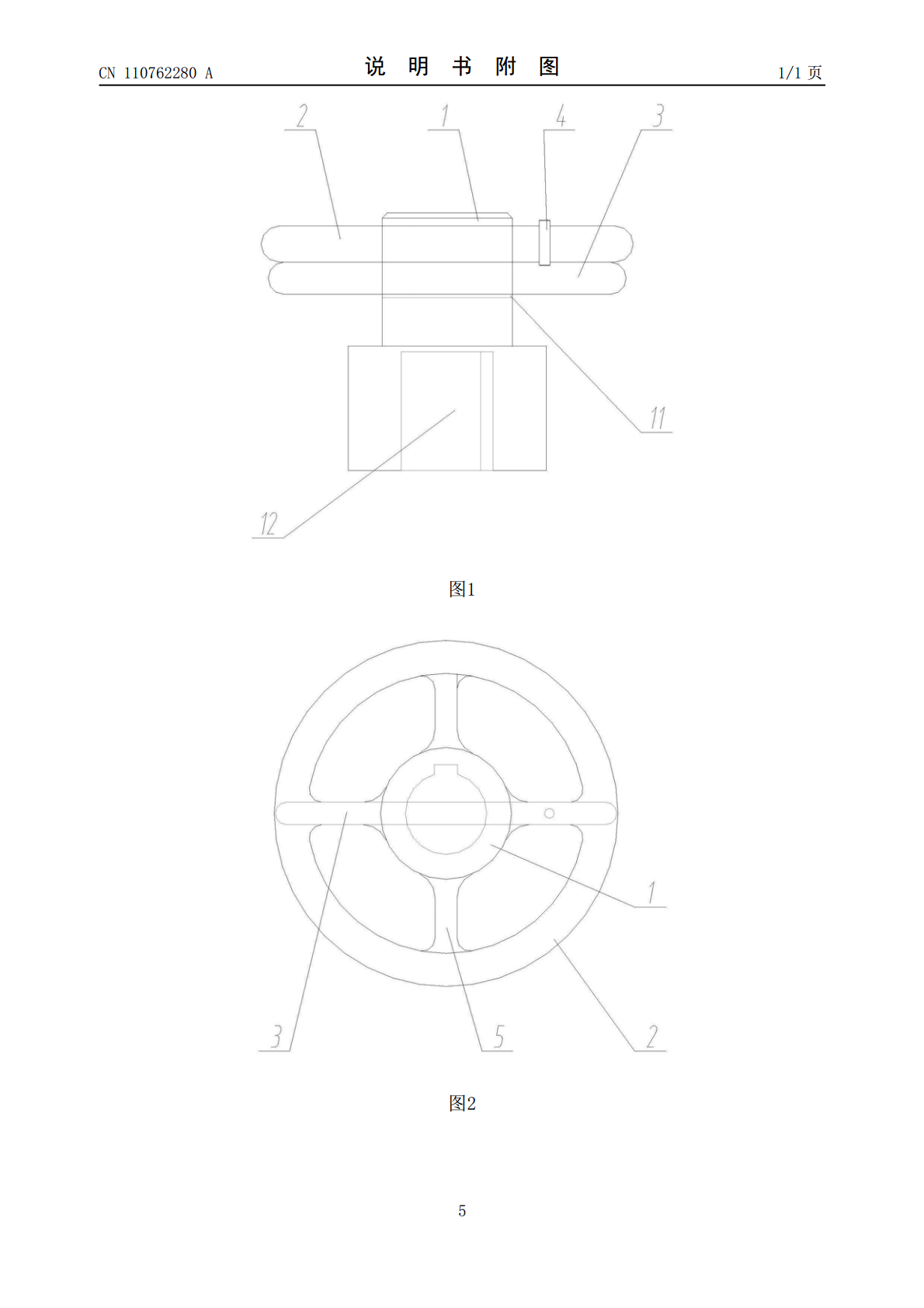

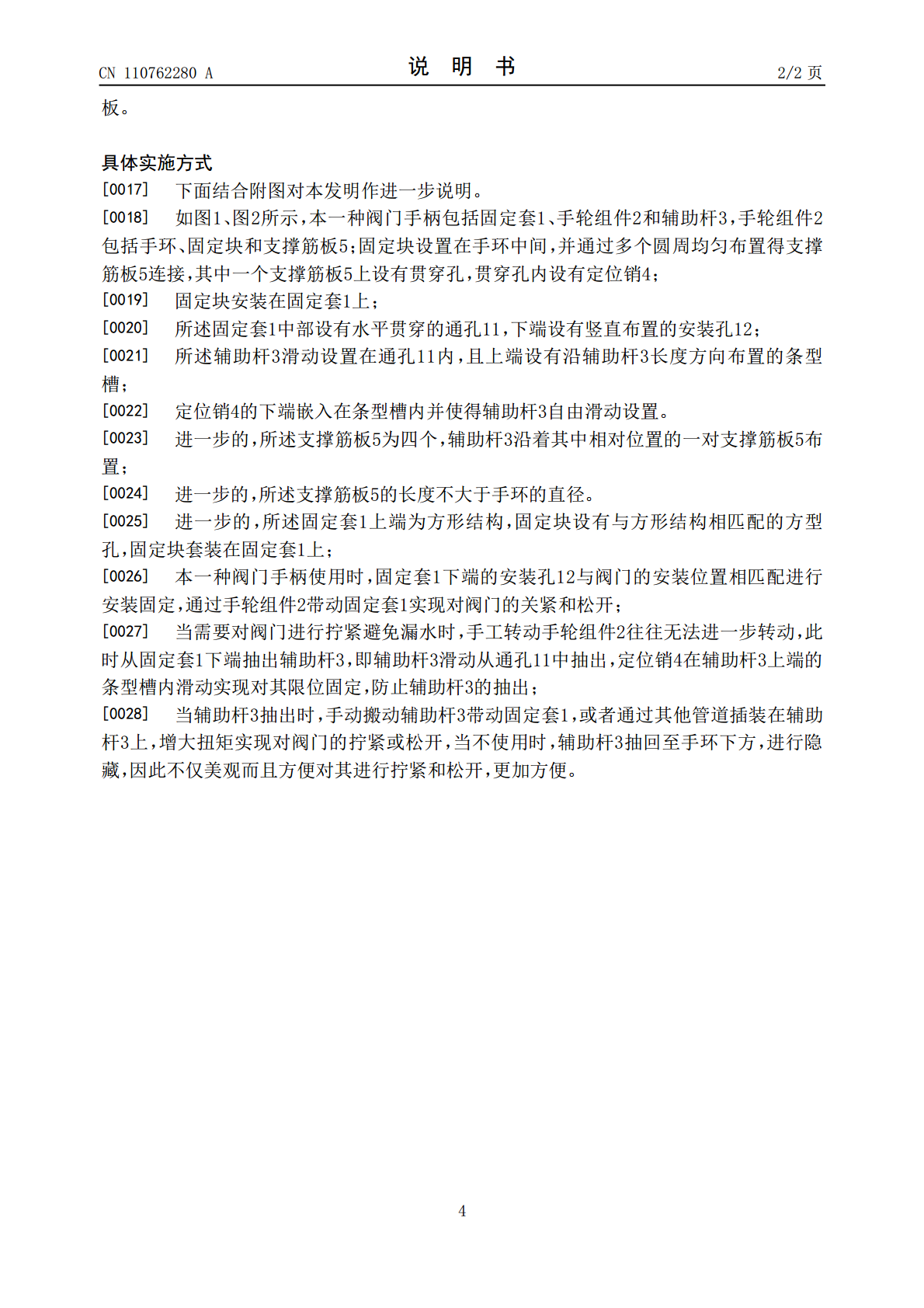

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110762280A(43)申请公布日2020.02.07(21)申请号201911005571.3(22)申请日2019.10.22(71)申请人江苏辰龙阀门制造有限公司地址221000江苏省徐州市铜山区张集镇魏集村徐单路南侧(72)发明人魏方(51)Int.Cl.F16K31/60(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种阀门手柄(57)摘要本发明公开了一种阀门手柄，包括固定套、手轮组件和辅助杆，手轮组件包括手环、固定块和支撑筋板；固定块设置在手环中间，并通过多个圆周均匀布置得支撑筋板连接，其中一个支撑筋板上设有贯穿孔，贯穿孔内设有定位销；固定块安装在固定套上；固定套中部设有水平贯穿的通孔，下端设有竖直布置的安装孔；辅助杆滑动设置在通孔内，且上端设有沿辅助杆长度方向布置的条型槽；定位销的下端嵌入在条型槽内并使得辅助杆自由滑动。本一种阀门手柄结构简单，不仅实现对阀门拧紧或松开的辅助转动，而且方便隐藏，更加美观。CN110762280ACN110762280A权利要求书1/1页1.一种阀门手柄，其特征在于，包括固定套(1)、手轮组件(2)和辅助杆(3)，手轮组件(2)包括手环、固定块和支撑筋板(5)；固定块设置在手环中间，并通过多个圆周均匀布置得支撑筋板(5)连接，其中一个支撑筋板(5)上设有贯穿孔，贯穿孔内设有定位销(4)；固定块安装在固定套(1)上；所述固定套(1)中部设有水平贯穿的通孔(11)，下端设有竖直布置的安装孔(12)；所述辅助杆(3)滑动设置在通孔(11)内，且上端设有沿辅助杆(3)长度方向布置的条型槽；定位销(4)的下端嵌入在条型槽内并使得辅助杆(3)自由滑动。2.根据权利要求1所述的一种阀门手柄，其特征在于，所述支撑筋板(5)为四个，辅助杆(3)沿着其中相对位置的一对支撑筋板(5)布置。3.根据权利要求2所述的一种阀门手柄，其特征在于，所述支撑筋板(5)的长度不大于手环的直径。4.根据权利要求1至3任意一项所述的一种阀门手柄，其特征在于，所述固定套(1)上端为方形结构，固定块设有与方形结构相匹配的方型孔，固定块套装在固定套(1)上。2CN110762280A说明书1/2页一种阀门手柄技术领域[0001]本发明涉及阀门设备领域，具体涉及一种阀门手柄。背景技术[0002]阀门是流体输送过程中的控制部件，在阀门的制造过程中，阀门上的手柄也是不可忽视的部件；[0003]一般来说阀门上缺少辅助扳手，为避免液体泄出需要进行拧紧时，或者长时间使用，阀门无法打开时，需要人员用扳手进行辅助转动，通过增大扭矩实现阀门的拧紧和松开，而临时无法找到合适增大扭矩的辅助零件；另外一些零件上设有辅助件，但是其隐藏不方便，造成不美观。发明内容[0004]本发明提供一种阀门手柄，结构简单，不仅实现对阀门拧紧或松开的辅助转动，而且方便隐藏，更加美观。[0005]为实现上述目的，本一种阀门手柄包括固定套、手轮组件和辅助杆，手轮组件包括手环、固定块和支撑筋板；固定块设置在手环中间，并通过多个圆周均匀布置得支撑筋板连接，其中一个支撑筋板上设有贯穿孔，贯穿孔内设有定位销；[0006]固定块安装在固定套上；[0007]所述固定套中部设有水平贯穿的通孔，下端设有竖直布置的安装孔；[0008]所述辅助杆滑动设置在通孔内，且上端设有沿辅助杆长度方向布置的条型槽；[0009]定位销的下端嵌入在条型槽内并使得辅助杆自由滑动。[0010]进一步的，所述支撑筋板为四个，辅助杆沿着其中相对位置的一对支撑筋板布置。[0011]进一步的，所述支撑筋板的长度不大于手环的直径。[0012]进一步的，所述固定套上端为方形结构，固定块设有与方形结构相匹配的方型孔，固定块套装在固定套上。[0013]与现有技术相比，本一种阀门手柄由于设置辅助杆，辅助杆3滑动从通孔11中抽出，并通过定位销4在辅助杆3上端的条型槽内滑动实现对其限位固定，防止辅助杆3的抽出；当辅助杆抽出时，手动搬动辅助杆带动固定套，或者通过其他管道插装在辅助杆上，增大扭矩实现对阀门的拧紧或松开，当不使用时，辅助杆抽回至手环下方，进行隐藏，因此不仅美观而且方便对其进行拧紧和松开，更加方便。本阀门手柄结构简单，不仅实现对阀门拧紧或松开的辅助转动，而且方便隐藏，更加美观。附图说明[0014]图1是本发明的整体主视图；[0015]图2是本发明的整体左视图；[0016]图中：1、固定套，11、通孔，12、安装孔，2、手轮组件，3、辅助杆，4、定位销，5、支撑筋3CN110762280A说明书2/2页板。具体实施方式[0017]下面结合附图对本发明作进一步说明。[0018]如图1、图2所示，本一种阀门手柄包括固定套1、手轮组件2
