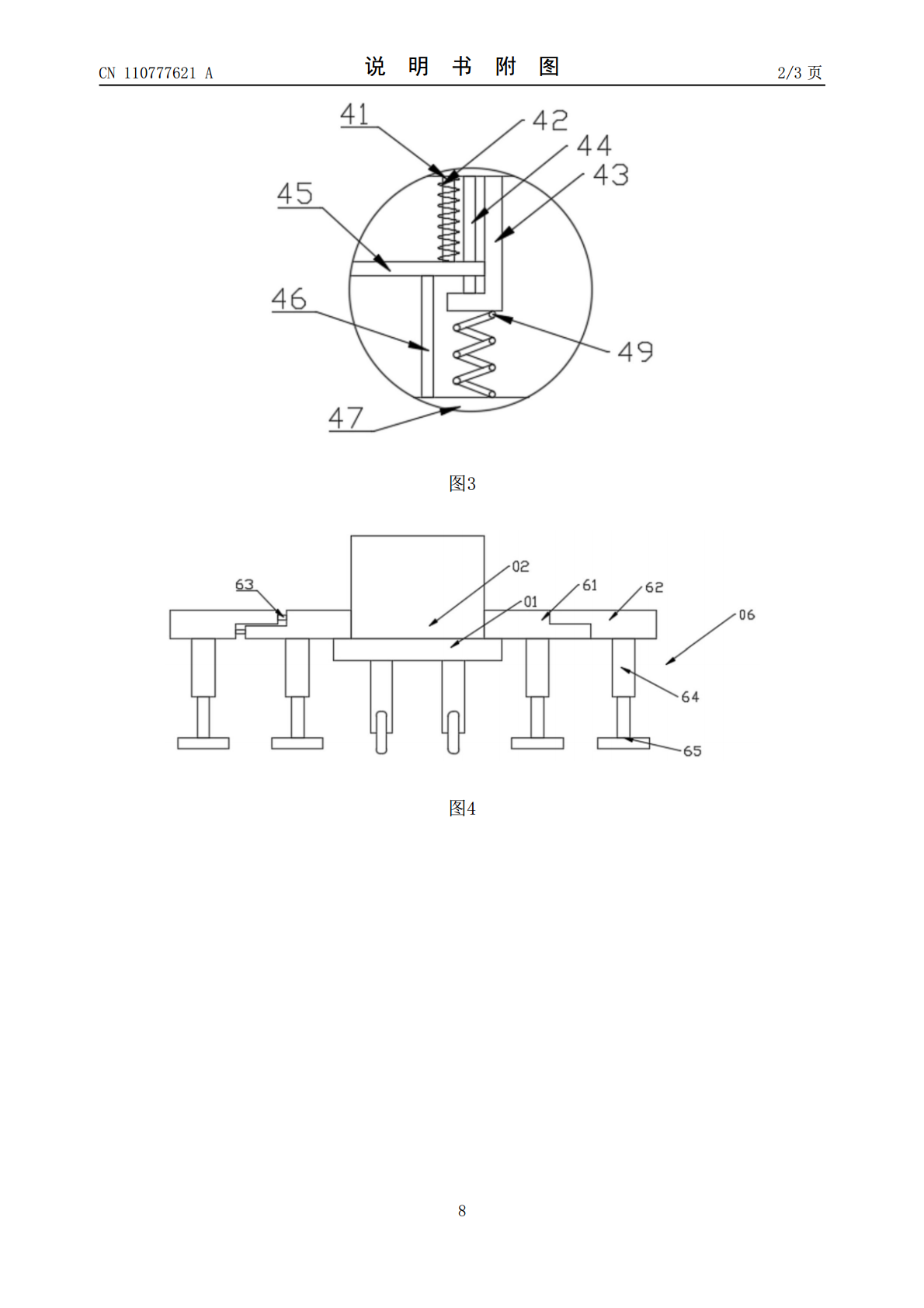

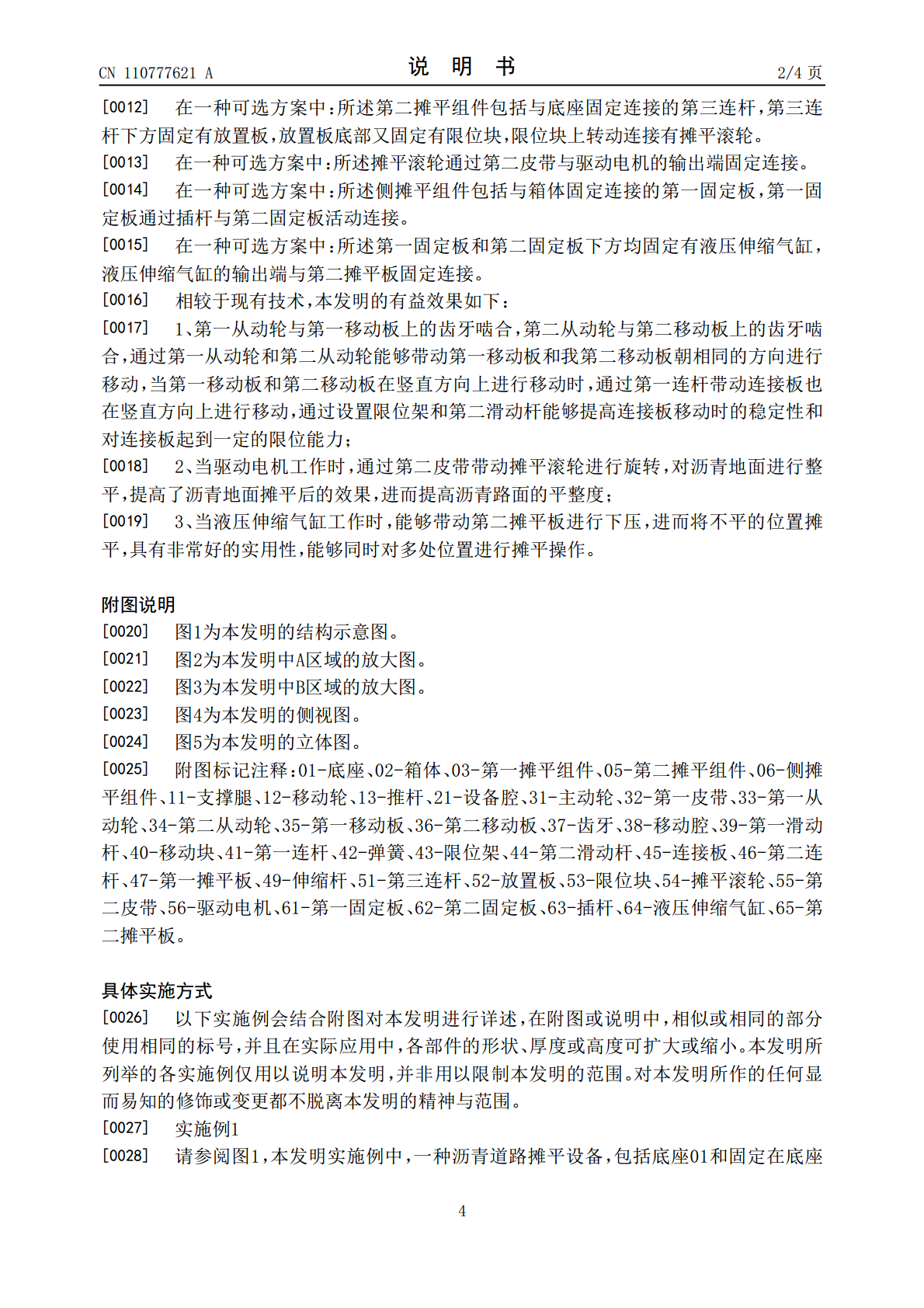

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110777621A(43)申请公布日2020.02.11(21)申请号201911115631.7(22)申请日2019.11.14(71)申请人广东财经大学华商学院地址511300广东省广州市增城荔城街华商路1号(72)发明人吕华斌(74)专利代理机构北京正鼎专利代理事务所(普通合伙)11495代理人岳亚(51)Int.Cl.E01C19/48(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种沥青道路摊平设备(57)摘要本发明公开了一种沥青道路摊平设备，包括底座和固定在底座上的箱体，所述箱体内部设有设备腔，设备腔内设有第一摊平组件，所述第一摊平组件包括转动连接在设备腔内的主动轮，主动轮与步进电机的输出轴固定连接，主动轮通过第一皮带与下方的第一从动轮连接，第一从动轮又与一侧的第二从动轮啮合，第一从动轮与第一移动板上的齿牙啮合，第二从动轮与第二移动板上的齿牙啮合，第一移动板和第二移动板均通过第一连杆与底座下方的连接板固定连接，连接板通过第二连杆与第一摊平板固定连接，第一摊平板与限位架之间通过伸缩杆固定连接；所述第一摊平组件一侧设有第二摊平组件，箱体两侧固定有侧摊平组件，提高了沥青道路的摊平效果。CN110777621ACN110777621A权利要求书1/1页1.一种沥青道路摊平设备，包括底座(01)和固定在底座(01)上的箱体(02)，其特征在于，所述箱体(02)内部设有设备腔(21)，设备腔(21)内设有第一摊平组件(03)，所述第一摊平组件(03)包括转动连接在设备腔(21)内的主动轮(31)，主动轮(31)与步进电机的输出轴固定连接，主动轮(31)通过第一皮带(32)与下方的第一从动轮(33)连接，第一从动轮(33)又与一侧的第二从动轮(34)啮合，第一从动轮(33)与第一移动板(35)上的齿牙(37)啮合，第二从动轮(34)与第二移动板(36)上的齿牙(37)啮合，第一移动板(35)和第二移动板(36)均通过第一连杆(41)与底座(01)下方的连接板(45)固定连接，连接板(45)通过第二连杆(46)与第一摊平板(47)固定连接，第一摊平板(47)与限位架(43)之间通过伸缩杆(49)固定连接；所述第一摊平组件(03)一侧设有第二摊平组件(05)，箱体(02)两侧固定有侧摊平组件(06)。2.根据权利要求1所述的沥青道路摊平设备，其特征在于，所述底座(01)下方固定有支撑腿(11)，支撑腿(11)上设有转动连接有移动轮(12)，箱体(02)上设有推杆(13)。3.根据权利要求1所述的沥青道路摊平设备，其特征在于，所述第一从动轮(33)和第二从动轮(34)转动连接在设备腔(21)内部。4.根据权利要求1所述的沥青道路摊平设备，其特征在于，所述第一移动板(35)和第二移动板(36)背面均固定有移动块(40)，移动块(40)与移动腔(38)内的第一滑动杆(39)滑动连接。5.根据权利要求1所述的沥青道路摊平设备，其特征在于，所述连接板(45)与限位架(43)内的第二滑动杆(44)滑动连接，连接板(45)通过弹簧(42)与底座(01)底部固定连接。6.根据权利要求1所述的沥青道路摊平设备，其特征在于，所述第二摊平组件(05)包括与底座(01)固定连接的第三连杆(51)，第三连杆(51)下方固定有放置板(52)，放置板(52)底部又固定有限位块(53)，限位块(53)上转动连接有摊平滚轮(54)。7.根据权利要求6所述的沥青道路摊平设备，其特征在于，所述摊平滚轮(54)通过第二皮带(55)与驱动电机(56)的输出端固定连接。8.根据权利要求1所述的沥青道路摊平设备，其特征在于，所述侧摊平组件(06)包括与箱体(02)固定连接的第一固定板(61)，第一固定板(61)通过插杆(63)与第二固定板(62)活动连接。9.根据权利要求8所述的沥青道路摊平设备，其特征在于，所述第一固定板(61)和第二固定板(62)下方均固定有液压伸缩气缸(64)，液压伸缩气缸(64)的输出端与第二摊平板(65)固定连接。2CN110777621A说明书1/4页一种沥青道路摊平设备技术领域[0001]本发明涉及道路摊平领域，具体是一种沥青道路摊平设备。背景技术[0002]沥青路面是指在矿质材料中掺入路用沥青材料铺筑的各种类型的路面。沥青结合料提高了铺路用粒料抵抗行车和自然因素对路面损害的能力，使路面平整少尘、不透水、经久耐用。因此，沥青路面是道路建设中一种被最广泛采用的高级路面。沥青路面的沥青类结构层本身，属于柔性路面范畴，但其基层除柔性材料外，也可采用刚性的水泥混凝土，或半刚性的水硬性材料。[0003]现有一种沥青道路摊平设备包括底座，所述底座的顶部固定安装
