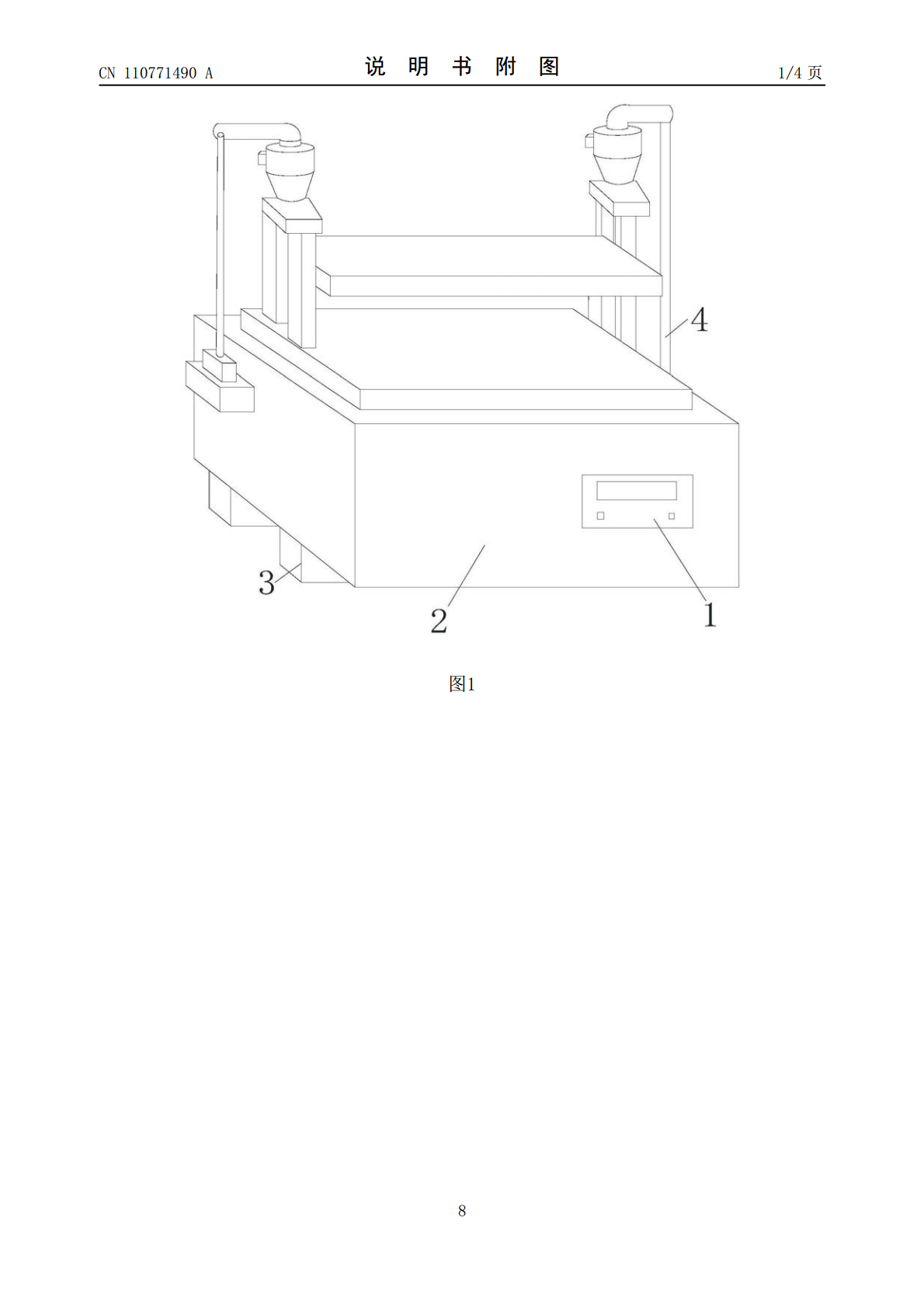

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110771490A(43)申请公布日2020.02.11(21)申请号201911207576.4(22)申请日2019.11.29(71)申请人吴学坤地址350022福建省福州市晋安区寿山乡企业服务中心大楼805室福州市规划设计研究院(72)发明人吴学坤(51)Int.Cl.A01G31/02(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种节水型蔬菜种植水培系统(57)摘要本发明公开了一种节水型蔬菜种植水培系统，其结构包括控制器、装置壳体、支撑座、活动水培装置，支撑座位于装置壳体远离控制器的一侧，并且与装置壳体通过机械焊接的方式组成一体化结构，活动水培装置与支撑座上下平行，并且嵌入装置壳体内部，控制器活动安装在装置壳体前端表面，支撑座下端设有横排型的移动轮，本发明的有益效果：通过弧形板和弧形块的相配合，通过渐变的向上的曲面结构配合上多段阻隔形成的多个的向上的通槽型活动结构，最后以弧面转向的方式引导水流流动的方向，从而不接触蔬菜根部的方式进行注水工作，能够很好的保护蔬菜的根部，不出现死苗现象。CN110771490ACN110771490A权利要求书1/1页1.一种节水型蔬菜种植水培系统，其结构包括控制器(1)、装置壳体(2)、支撑座(3)、活动水培装置(4)，其特征在于：所述支撑座(3)位于装置壳体(2)远离控制器(1)的一侧，并且与装置壳体(2)通过机械焊接的方式组成一体化结构，所述活动水培装置(4)与支撑座(3)上下平行，并且嵌入装置壳体(2)内部，所述控制器(1)活动安装在装置壳体(2)前端表面，所述支撑座(3)下端设有横排型的移动轮。所述活动水培装置(4)设有分离管(41)、配合块(42)、输出管(43)、活动架(44)、喷洒器(45)，所述输出管(43)位于活动架(44)远离配合块(42)的一侧，并且与活动架(44)贯通连接，所述配合块(42)与活动架(44)相互垂直并且与活动架(44)固定连接，所述喷洒器(45)位于两台活动架(44)之间并且与活动架(44)通过管道贯通连接，所述分离管(41)与配合块(42)贯通连接，所述分离管(41)为中间高两端低的通孔结构。2.根据权利要求1所述一种节水型蔬菜种植水培系统，其特征在于：所述配合块(42)设有U型槽(4a)、支撑块(4b)、分离架(4c)、结合管(4d)，所述支撑块(4b)包裹着U型槽(4a)外端两者为一体化结构，所述分离架(4c)设于支撑块(4b)远离U型槽(4a)的一端两者，并且通过机械焊接组成一体化结构，所述结合管(4d)垂直于分离架(4c)上端表面，并且于分离架(4c)以法兰活动连接连接，所述支撑块(4b)为半弧形并且弧面前端设有一小块凸起的异形结构。3.根据权利要求2所述一种节水型蔬菜种植水培系统，其特征在于：所述分离架(4c)设有弧形板(4c1)、扩孔(4c2)、弧形块(4c3)、隔板(4c4)、装配块(4c5)，所述扩孔(4c2)位于装配块(4c5)接近弧形板(4c1)的一侧，并且与装配块(4c5)固定连接，所述弧形板(4c1)与扩孔(4c2)固定连接，所述弧形块(4c3)设于扩孔(4c2)的后侧表面，所述隔板(4c4)与弧形块(4c3)相互垂直，并且与弧形块(4c3)通过机械焊接的方式组成一体化结构，所述弧形块(4c3)由底向上逐渐上升的弧形弯曲块体，所述弧形板(4c1)为中端为圆柱体两侧带有圆球结构的复合装置。4.根据权利要求1所述一种节水型蔬菜种植水培系统，其特征在于：所述活动架(44)设有机械槽(a)、虹吸管(b)、锥形块(c)、管道(d)、进水管(e)，所述机械槽(a)与管道(d)上下平行，并且固定安装在锥形块(c)的下端面，所述管道(d)位于锥形块(c)上表面并且与锥形块(c)贯通连接，所述虹吸管(b)设于机械槽(a)的左侧端面，并且与机械槽(a)贯通连接，所述进水管(e)与锥形块(c)固定连接，所述进水管(e)为方形的切向方向进入的活动结构。5.根据权利要求4所述一种节水型蔬菜种植水培系统，其特征在于：所述机械槽(a)设有机械块(a1)、集砂槽(a2)、输入管(a3)、凸起块(a4)、集水槽(a5)，所述集砂槽(a2)位于机械块(a1)上远离集水槽(a5)的一侧，并且与机械块(a1)固定连接，所述输入管(a3)垂直于集砂槽(a2)上端表面并且与集砂槽(a2)贯通连接，所述集水槽(a5)与机械块(a1)固定连接，所述凸起块(a4)设于集水槽(a5)和集砂槽(a2)之间，所述集水槽(a5)为由左向右逐渐降低的流线型的通孔型槽体结构并且设有一个圆形通孔。2CN110771490A说明书1/5页一种节水型蔬菜种植水培系统技术领域[0001]本
