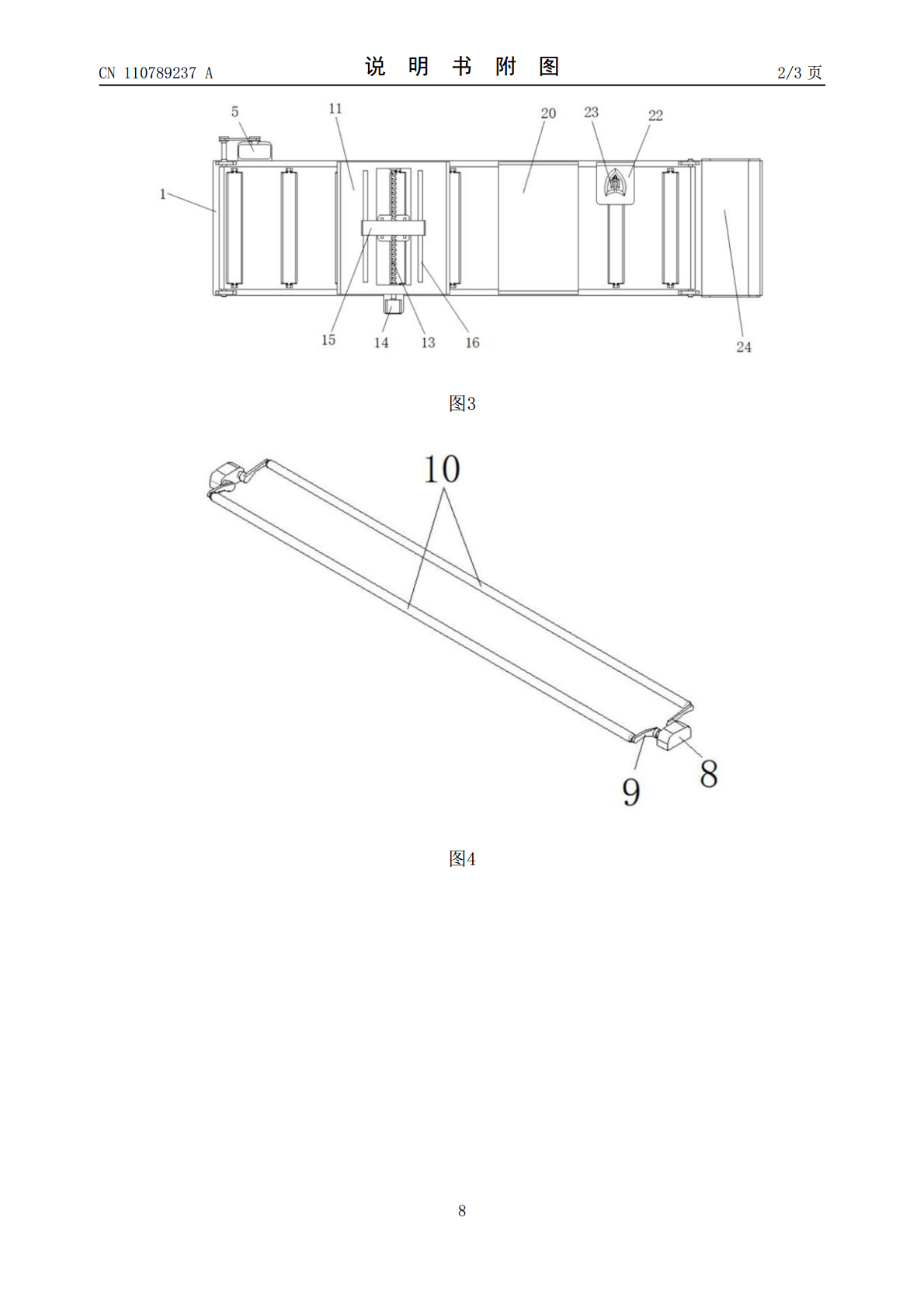

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110789237A(43)申请公布日2020.02.14(21)申请号201911059011.6(22)申请日2019.11.01(71)申请人湖州笛莎实业发展有限公司地址313000浙江省湖州市吴兴区织里镇栋梁路661-663号(72)发明人蒋国荣(74)专利代理机构北京华际知识产权代理有限公司11676代理人黄永兰(51)Int.Cl.B41J3/407(2006.01)B41J3/44(2006.01)B41J11/00(2006.01)B41J25/00(2006.01)B41J25/308(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种服装生产的印花装置(57)摘要本发明属于印花设备技术领域，尤其为一种服装生产的印花装置，包括工作面板，所述工作面板的底部设置有支撑腿，所述工作面板的顶部设置有固定块，所述固定块的一侧通过转轴活动连接有主动辊，所述主动辊的表面设有传送带，所述传送带的一端设有从动辊，所述主动辊的一端穿过固定块并延伸至固定块的一侧，且主动辊的一端设有第一传动轮，所述工作面板的一侧设有第一电机。通过设置的印花装置，一方面能够通过印花盒对服装的表面进行印花，通过印花盒底部的印花喷口对服装表面进行不同颜色和形状的印花，另一方面通过设置的传动螺杆，能够实现对印花盒不同位置的移动，从事实现对服装不同部位上的印花。CN110789237ACN110789237A权利要求书1/1页1.一种服装生产的印花装置，包括工作面板(1)，其特征在于：所述工作面板(1)的底部设置有支撑腿(2)，所述工作面板(1)的顶部设置有固定块(3)，所述固定块(3)的一侧通过转轴活动连接有主动辊，所述主动辊的表面设有传送带(4)，所述传送带(4)的一端设有从动辊，所述主动辊的一端穿过固定块(3)并延伸至固定块(3)的一侧，且主动辊的一端设有第一传动轮(7)，所述工作面板(1)的一侧设有第一电机(5)，所述第一电机(5)的输出端设有第二传动轮(6)，所述第二传动轮(6)与第一传动轮(7)之间通过皮带相连接，所述传送带(4)表面均匀的设有固定机构，所述传送带(4)上方设有第一支撑架(11)，所述第一支撑架(11)的顶部设有印花装置，所述第一支撑架(11)的一侧设有第二支撑架(20)，所述工作面板(1)的一端设有导料板(24)。2.根据权利要求1所述的一种服装生产的印花装置，其特征在于：所述固定机构包括安装块(8)，所述安装块(8)的内部设置有扭力弹簧，所述扭力弹簧通过转轴活动连接有弧形支架(9)，所述弧形支架(9)的一端通过转轴活动连接有按压限位辊(10)，所述安装块(8)的一侧共设置两组按压限位辊(10)。3.根据权利要求1所述的一种服装生产的印花装置，其特征在于：所述印花装置包括矩形凹槽(12)，所述矩形凹槽(12)的内壁设有传动螺杆(13)，所述第一支撑架(11)的一侧设有第二电机(14)，所述传动螺杆(13)的一端穿过第一支撑架(11)并与第二电机(14)的输出端相连接，所述传动螺杆(13)的表面螺纹连接有支撑块(15)，所述支撑块(15)的两侧设有滑槽(16)，所述支撑块(15)与滑槽(16)之间滑动连接，所述支撑块(15)的底部设有第二支撑板(17)，所述第二支撑板(17)的底部活动连接有第三支撑板(18)，所述第三支撑板(18)的底部设有印花盒(19)，所述印花盒(19)的底部均匀设有印花喷口。4.根据权利要求1所述的一种服装生产的印花装置，其特征在于：所述第二支撑架(20)的内壁设有环形电加热灯带(21)，所述环形电加热灯带(21)的数量为三个，且每个环形电加热灯带(21)之间的间距均相等。5.根据权利要求1所述的一种服装生产的印花装置，其特征在于：所述第二支撑架(20)的一侧设置有第三支撑架(22)，所述第三支撑架(22)的顶部设有电熨斗(23)。2CN110789237A说明书1/4页一种服装生产的印花装置技术领域[0001]本发明属于印花设备技术领域，具体涉及一种服装生产的印花装置。背景技术[0002]服装印花是制衣工艺，第一步，把织物匹染成单色，第二步，把图案印在织物上，第二步中的印花色浆含有能破坏底色染料的强漂白剂，因此用这种方法能生产蓝底白圆点图案的花布，这种工艺叫拔白，当漂白剂与不会同它反应的染料混合在同一色浆中时，可进行色拔印花，因此，当一种合适的黄色染料与色的漂白剂混合在一起时，就可在蓝底织物上印出黄色圆点图案，因为服装印花的底色是先采用匹染方式上染的，如果同底色是被印上去的满地印花比起来，底色的颜色要丰富且深得多，这是采用服装印花的主要目的。[0003]传统的服装印花工艺是热转印法,通常需要很多热转印加工的流程
