一种异形介质加载抛物线渐变线小型化宽带天线.pdf

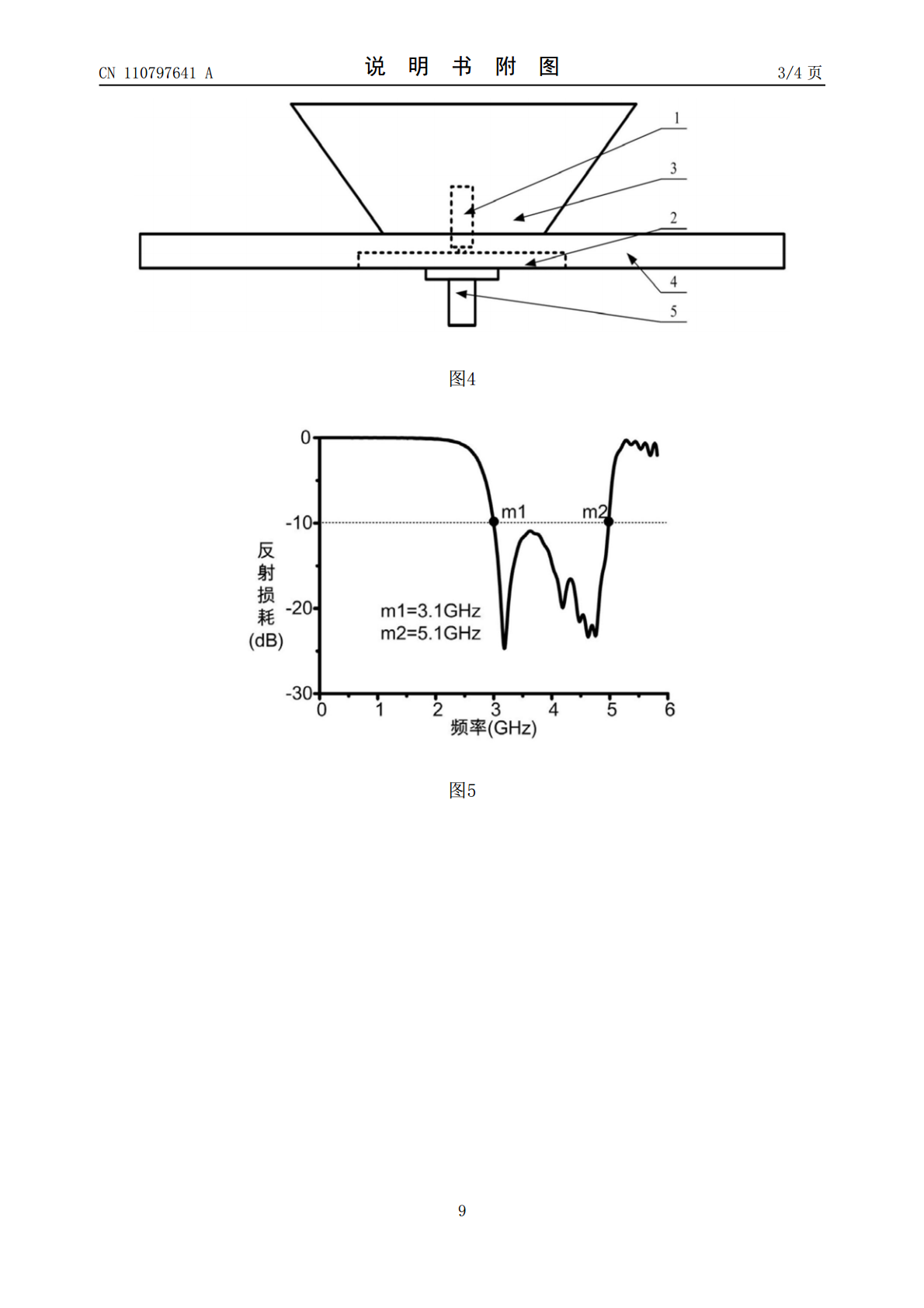

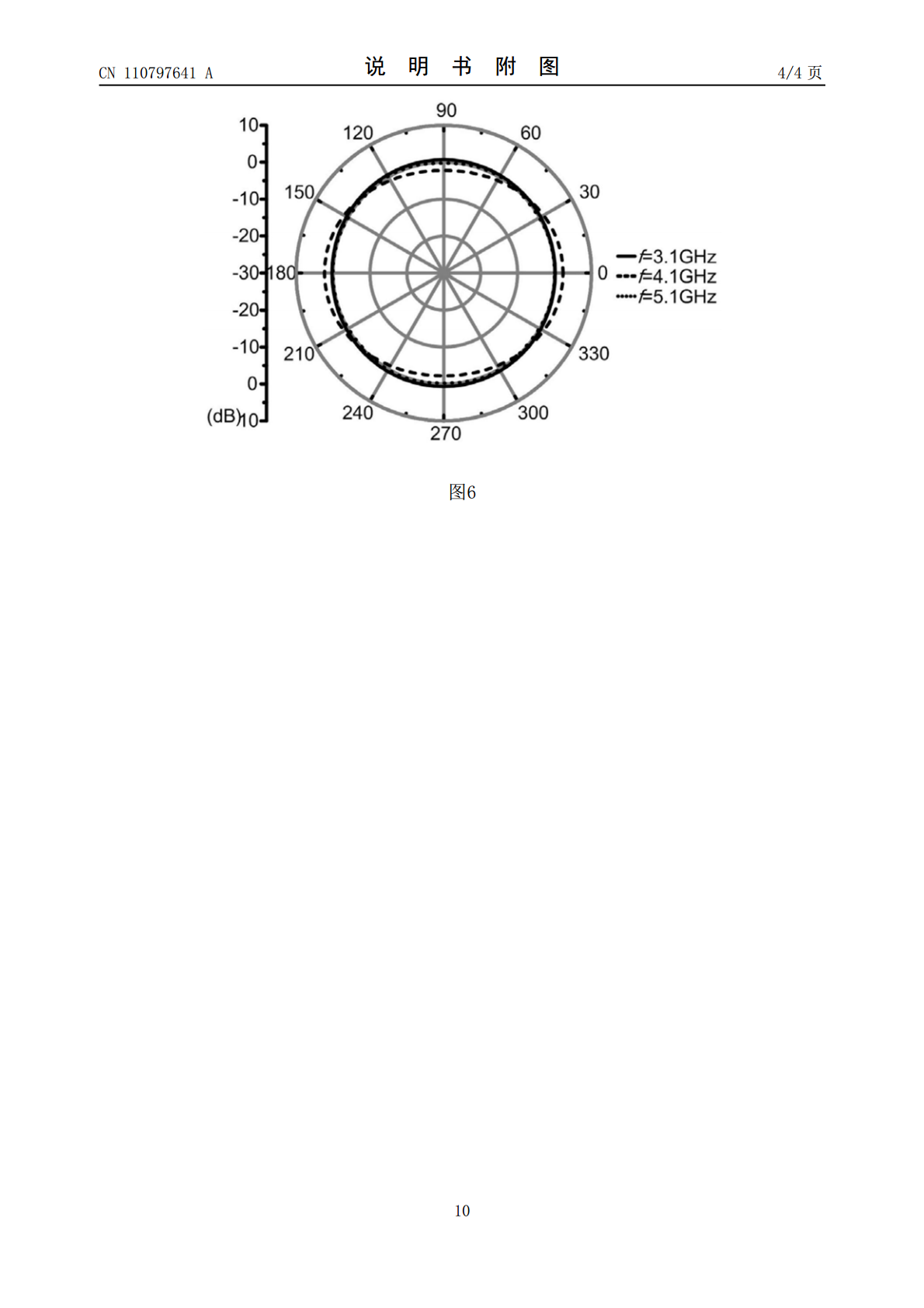

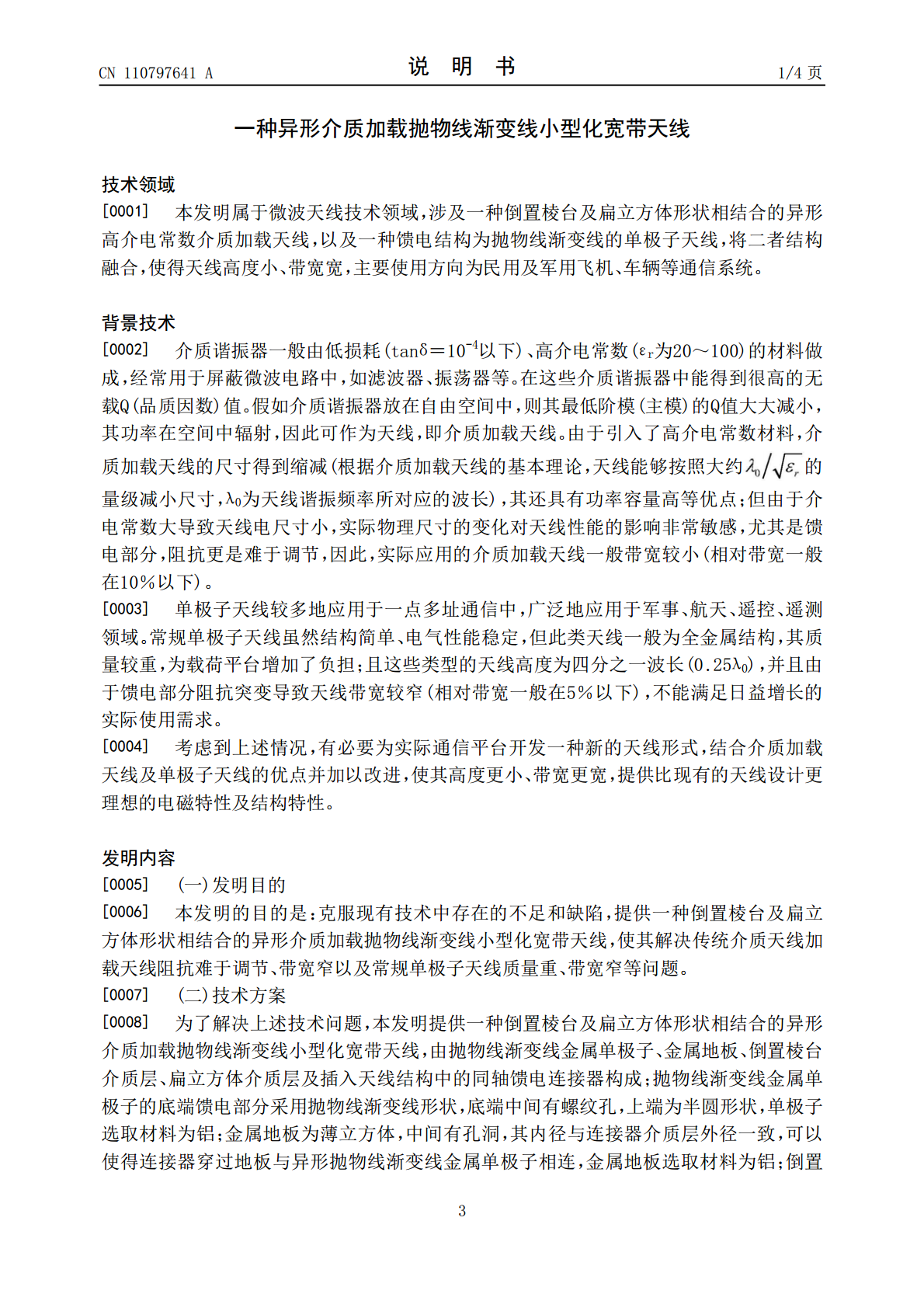

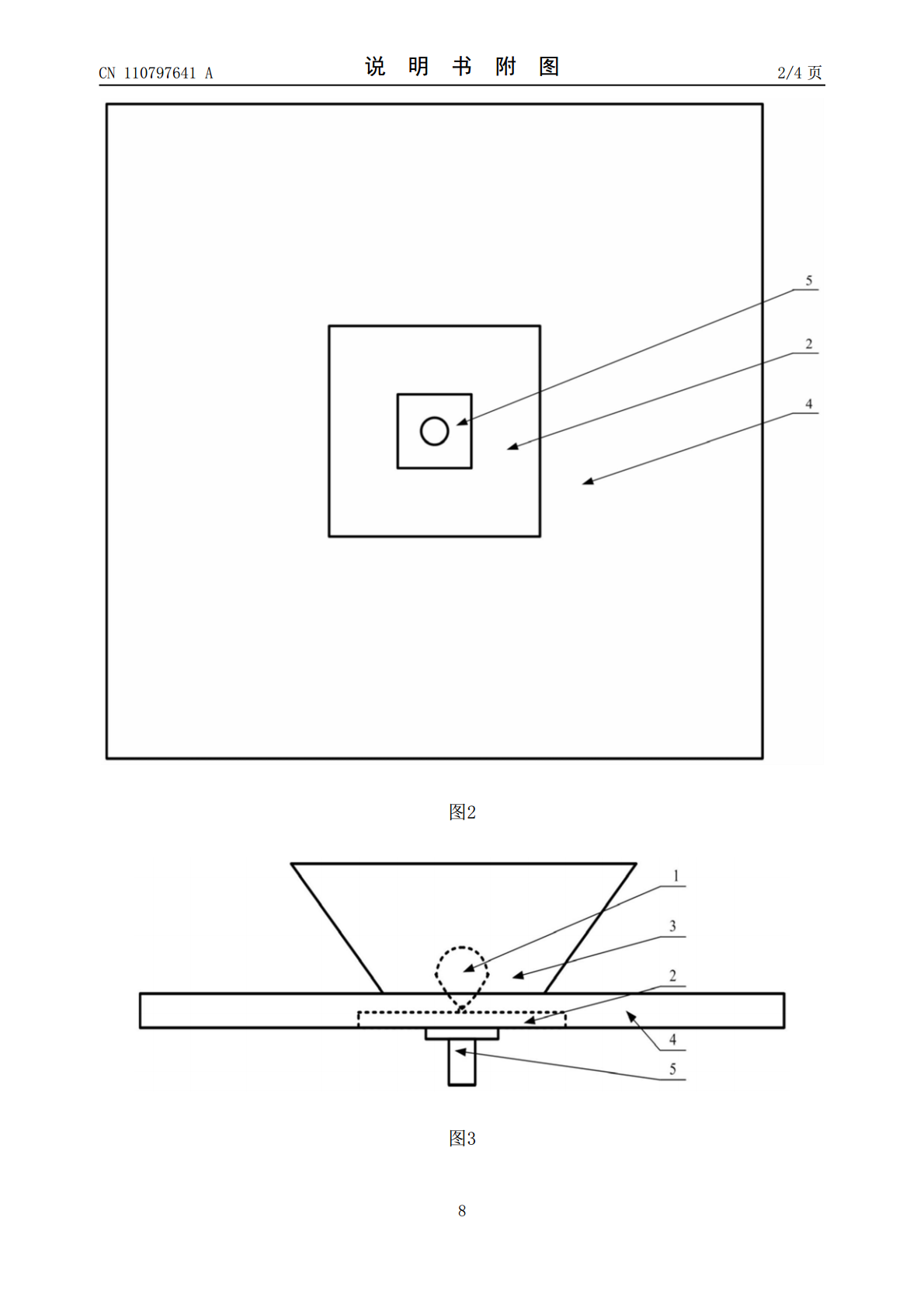

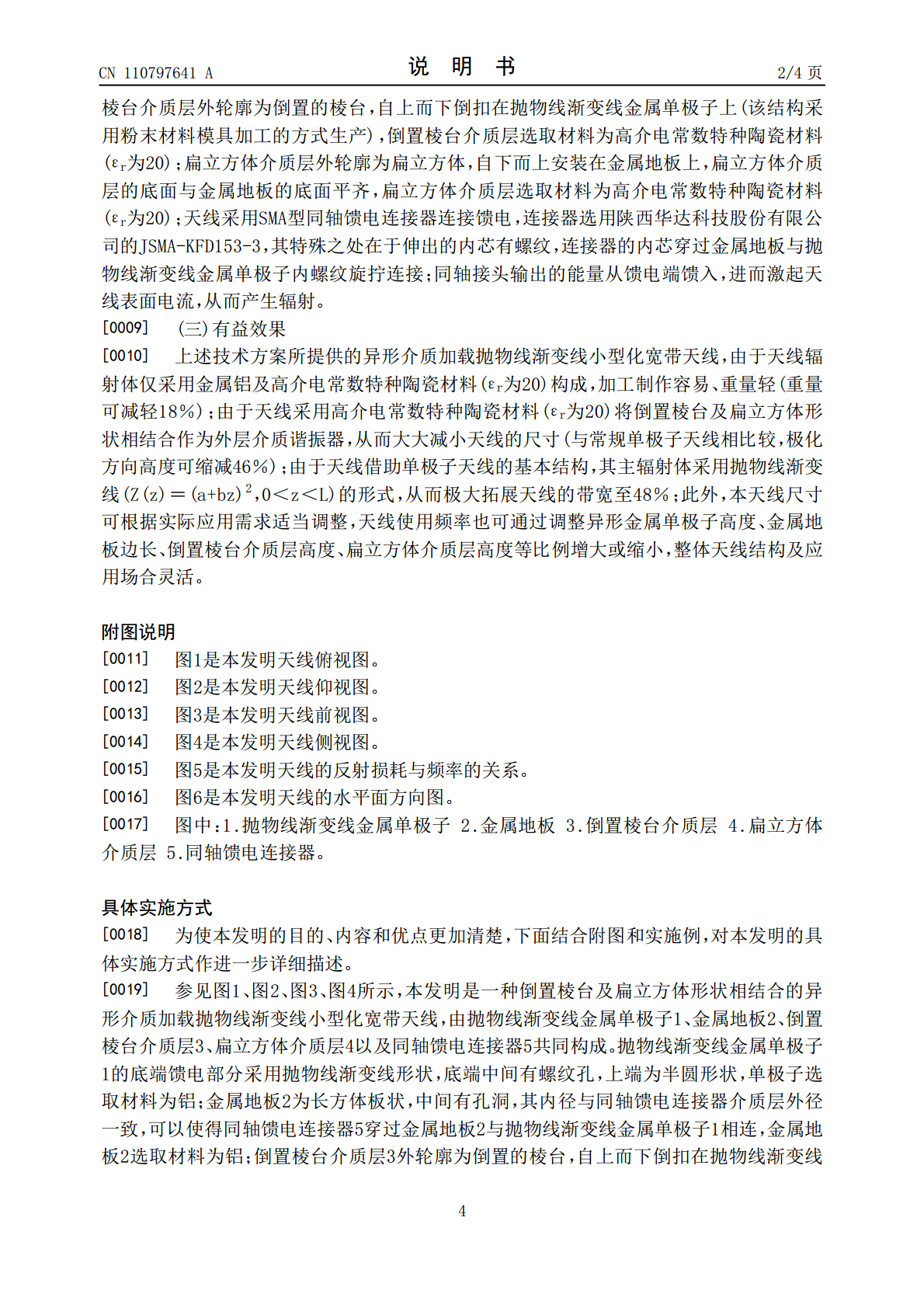

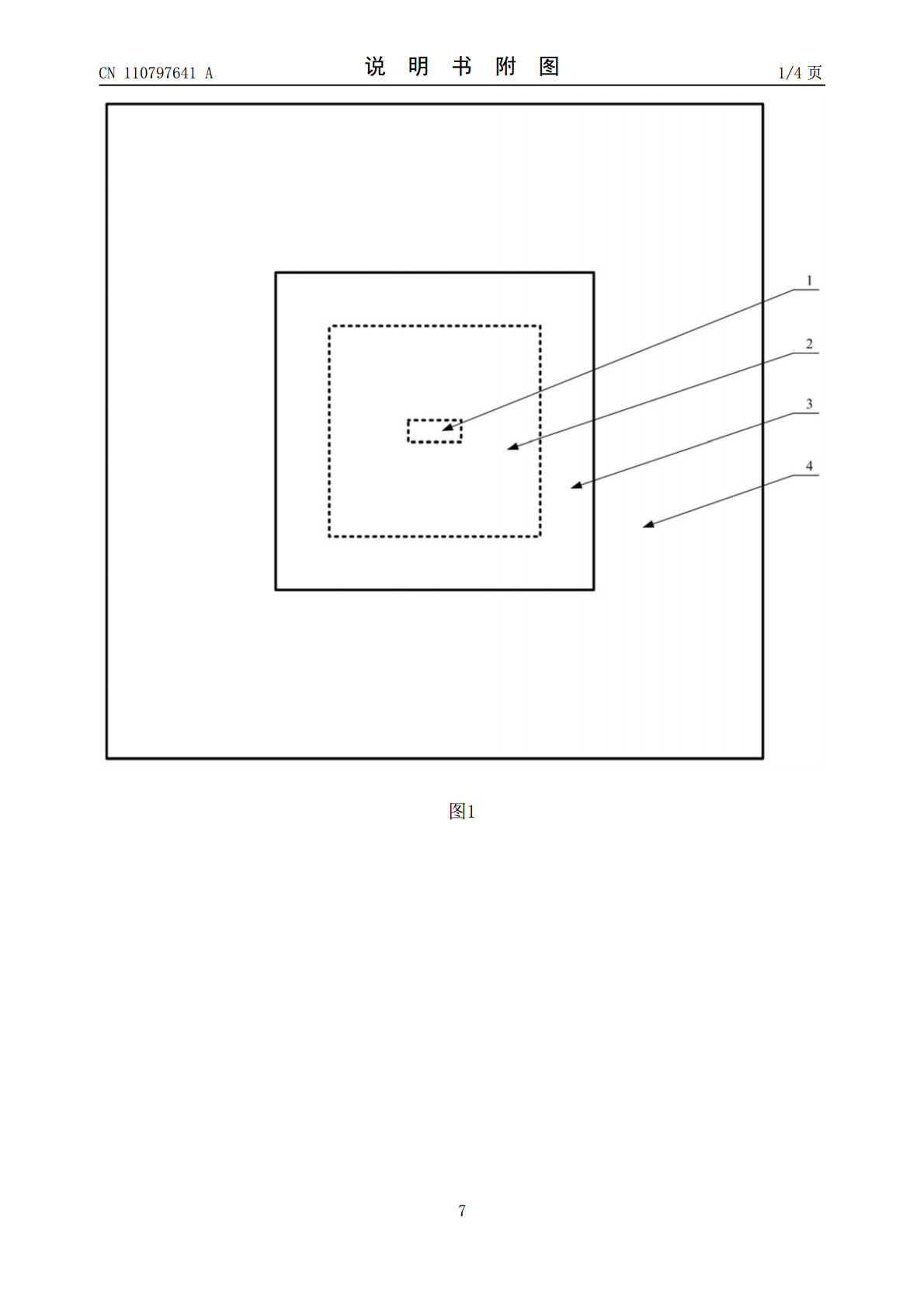

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110797641A(43)申请公布日2020.02.14(21)申请号201911106365.1(22)申请日2019.11.13(71)申请人天津津航计算技术研究所地址300308天津市东丽区空港经济区保税路357号(72)发明人钟玲玲(74)专利代理机构中国兵器工业集团公司专利中心11011代理人刘二格(51)Int.Cl.H01Q1/36(2006.01)H01Q1/38(2006.01)H01Q1/48(2006.01)H01Q1/50(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种异形介质加载抛物线渐变线小型化宽带天线(57)摘要本发明公开了一种异形介质加载抛物线渐变线小型化宽带天线，扁立方体介质层外轮廓为长方体板状，安装在金属地板上，抛物线渐变线金属单极子布置在扁立方体介质层上，其底端馈电部分采用抛物线渐变线形状，金属地板为长方体板状，中间孔洞内径与同轴馈电连接器介质层外径一致，使得同轴馈电连接器内芯穿过金属地板与抛物线渐变线金属单极子相连，倒置棱台介质层外轮廓为倒置的棱台，倒扣在抛物线渐变线金属单极子外部且位于扁立方体介质层上。本发明天线尺寸可根据实际应用需求适当调整，天线使用频率也可通过调整异形金属单极子高度、金属地板边长、倒置棱台介质层高度、扁立方体介质层高度等比例增大或缩小，整体天线结构及应用场合灵活。CN110797641ACN110797641A权利要求书1/1页1.一种异形介质加载抛物线渐变线小型化宽带天线，其特征在于，包括：抛物线渐变线金属单极子(1)、金属地板(2)、倒置棱台介质层(3)、扁立方体介质层(4)以及同轴馈电连接器(5)；扁立方体介质层(4)外轮廓为长方体板状，安装在金属地板(2)上，扁立方体介质层(4)的底面与金属地板(2)的底面平齐，抛物线渐变线金属单极子(1)布置在扁立方体介质层(4)上，其底端馈电部分采用抛物线渐变线形状，金属地板(2)为长方体板状，中间有孔洞，其内径与同轴馈电连接器介质层外径一致，使得同轴馈电连接器(5)内芯穿过金属地板(2)与抛物线渐变线金属单极子(1)相连，倒置棱台介质层(3)外轮廓为倒置的棱台，倒扣在抛物线渐变线金属单极子(1)外部且位于扁立方体介质层(4)上。2.如权利要求1所述的异形介质加载抛物线渐变线小型化宽带天线，其特征在于，所述抛物线渐变线金属单极子(1)采用抛物线渐变线Z(z)＝(a+bz)2，0＜z＜L的形式，a、b、L为常数。3.如权利要求2所述的异形介质加载抛物线渐变线小型化宽带天线，其特征在于，所述抛物线渐变线金属单极子(1)底端中间有连接同轴馈电连接器(5)内芯的螺纹孔，上端为半圆形状。4.如权利要求3所述的异形介质加载抛物线渐变线小型化宽带天线，其特征在于，所述同轴馈电连接器(5)采用SMA型同轴馈电连接器。5.如权利要求4所述的异形介质加载抛物线渐变线小型化宽带天线，其特征在于，所述同轴馈电连接器(5)内芯有外螺纹，内芯穿过金属地板(2)与抛物线渐变线金属单极子(1)内螺纹旋拧连接；同轴馈电连接器(5)输出的能量从馈电端馈入，激起天线表面电流，产生辐射。6.如权利要求5所述的异形介质加载抛物线渐变线小型化宽带天线，其特征在于，所述抛物线渐变线金属单极子(1)选取材料为铝。7.如权利要求6所述的异形介质加载抛物线渐变线小型化宽带天线，其特征在于，所述金属地板(2)选取材料为铝。8.如权利要求7所述的异形介质加载抛物线渐变线小型化宽带天线，其特征在于，所述倒置棱台介质层(3)选取材料为高介电常数陶瓷材料，介电常数εr为20。9.如权利要求8所述的异形介质加载抛物线渐变线小型化宽带天线，其特征在于，所述扁立方体介质层(4)选取材料为高介电常数陶瓷材料，介电常数εr为20。10.如权利要求9所述的异形介质加载抛物线渐变线小型化宽带天线，其特征在于，所述抛物线渐变线金属单极子(1)、金属地板(2)、倒置棱台介质层(3)、扁立方体介质层(4)在结构上成对称分布，使得天线在水平面360度范围内辐射场均匀分布。2CN110797641A说明书1/4页一种异形介质加载抛物线渐变线小型化宽带天线技术领域[0001]本发明属于微波天线技术领域，涉及一种倒置棱台及扁立方体形状相结合的异形高介电常数介质加载天线，以及一种馈电结构为抛物线渐变线的单极子天线，将二者结构融合，使得天线高度小、带宽宽，主要使用方向为民用及军用飞机、车辆等通信系统。背景技术-4[0002]介质谐振器一般由低损耗(tanδ＝10以下)、高介电常数(εr为20～100)的材料做成，经常用于屏蔽微波电路中，如滤波器、振荡器等。在这些介质谐振器中能得到很高的无载Q(品质因数)值。假如介
