具有增强的推力平衡特征的多级泵.pdf
2023-08-27
10金币
1.5MB
16页
文宣****66
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共16页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料

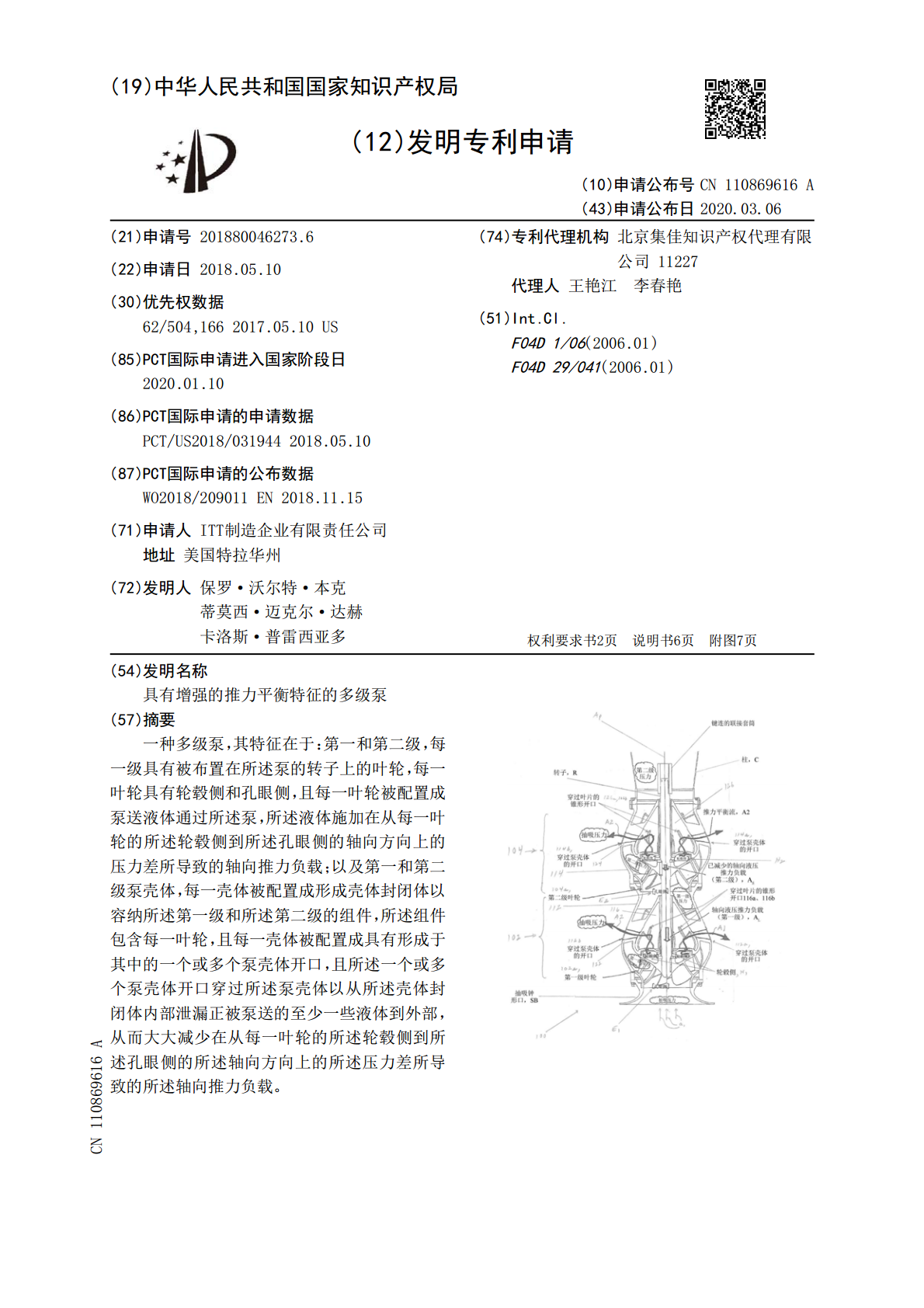

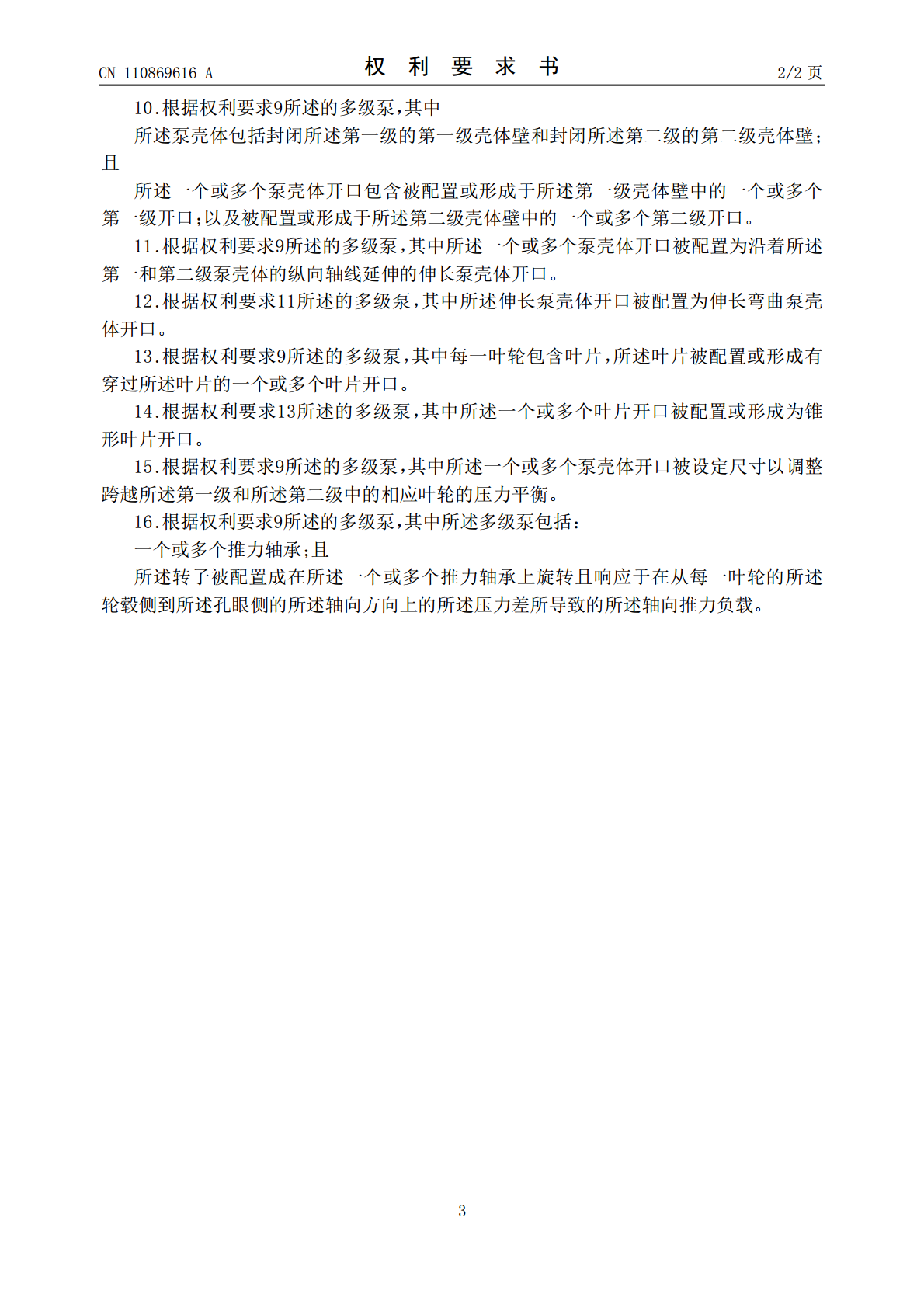

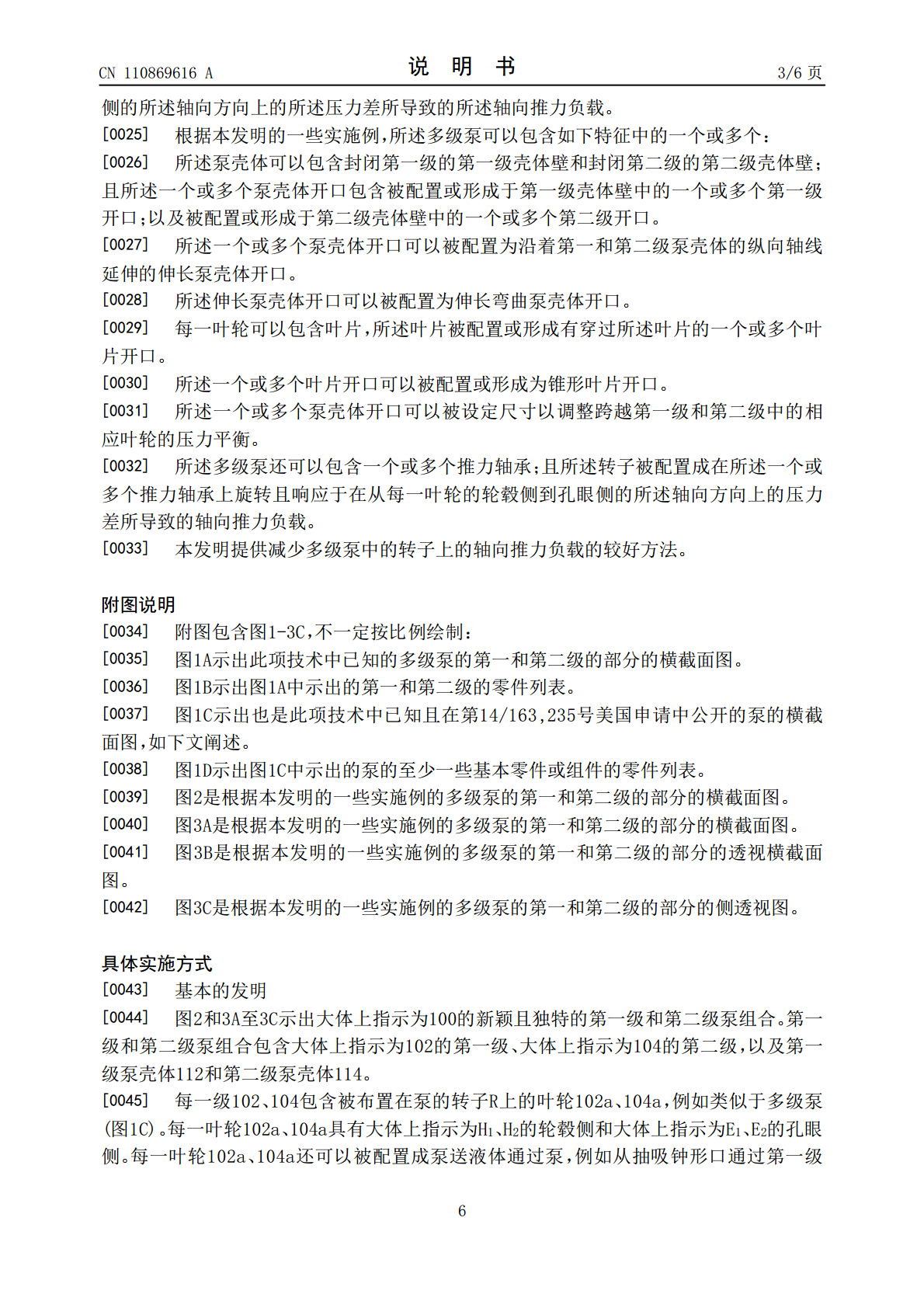

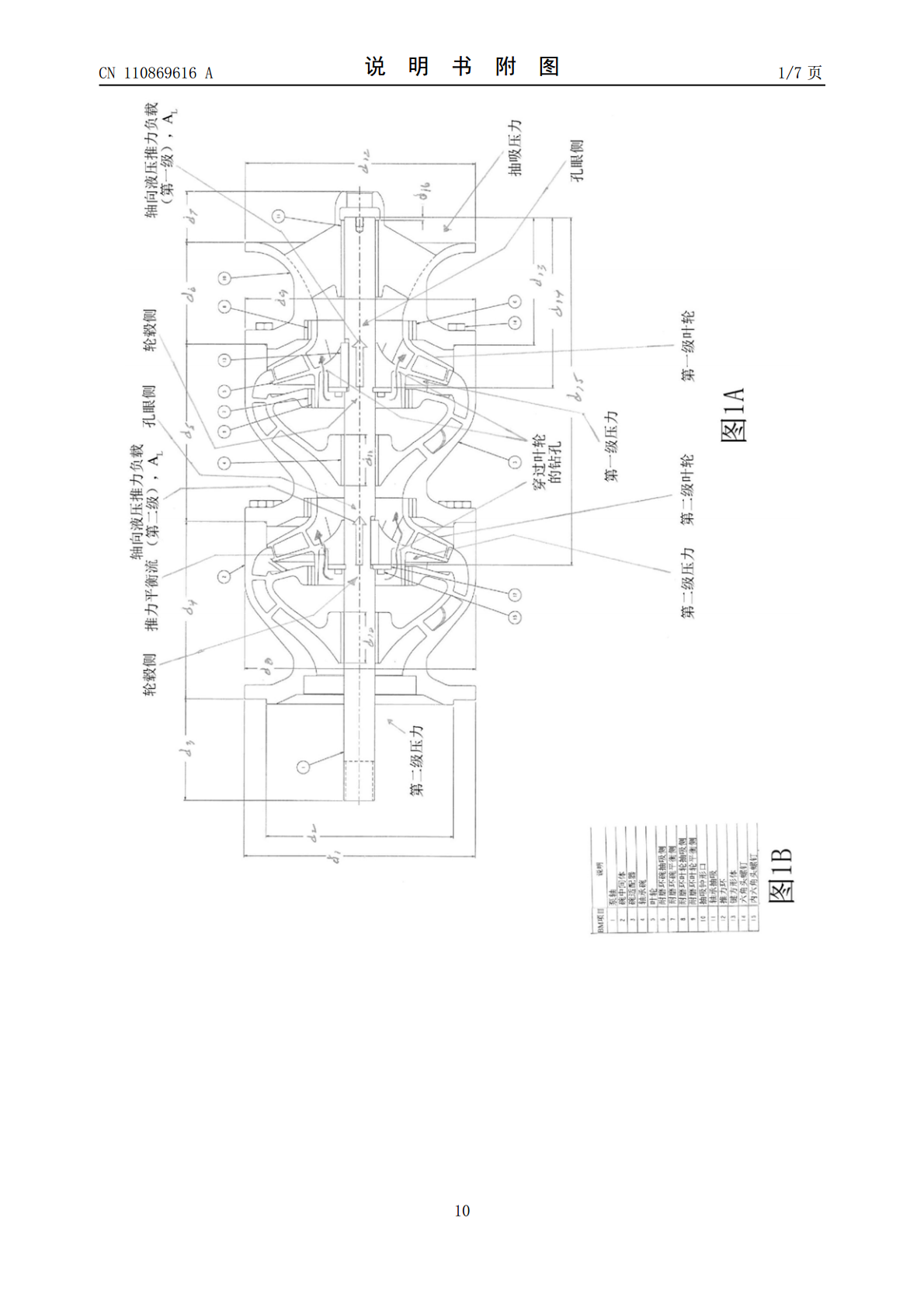

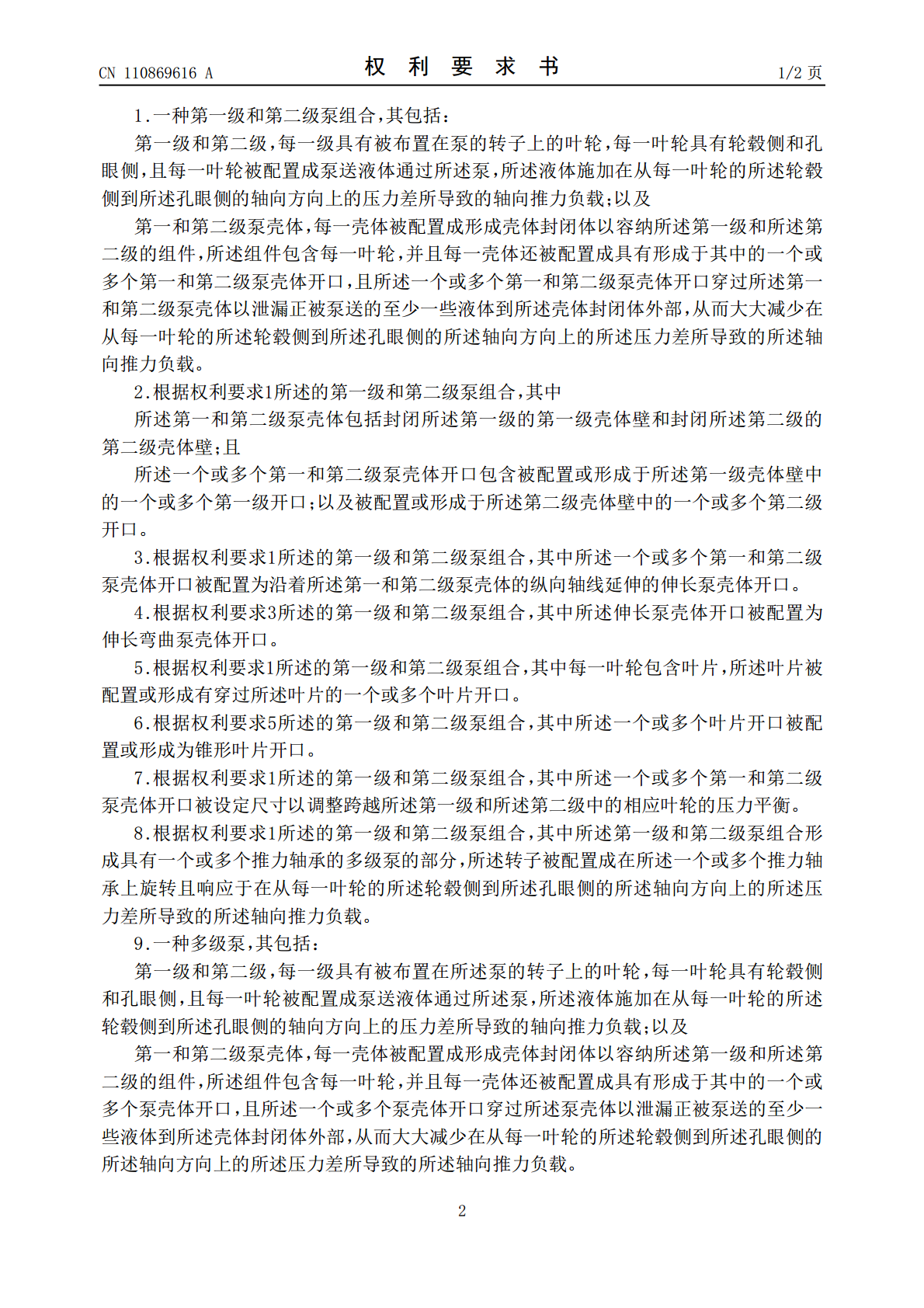

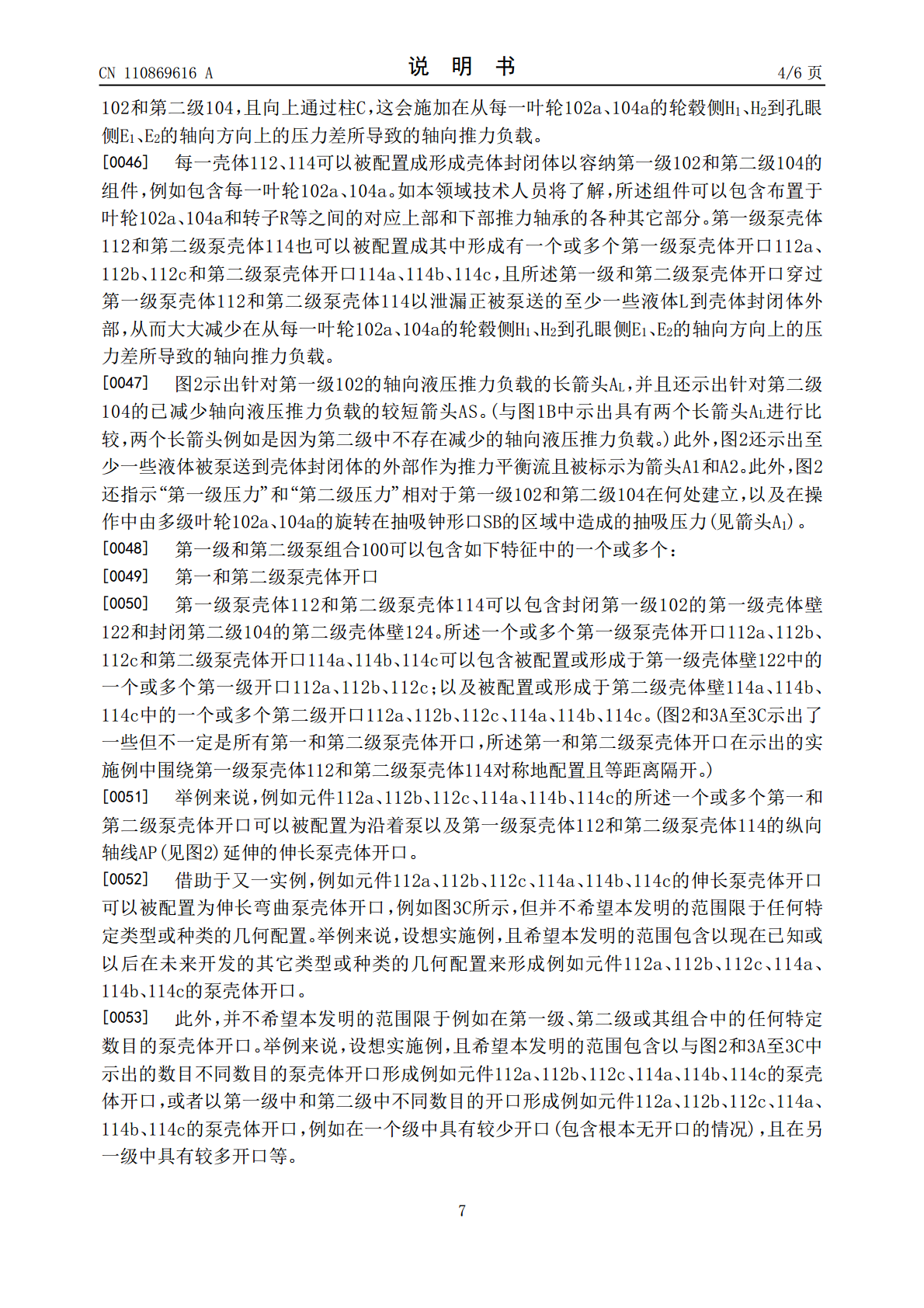

具有增强的推力平衡特征的多级泵.pdf
一种多级泵，其特征在于：第一和第二级，每一级具有被布置在所述泵的转子上的叶轮，每一叶轮具有轮毂侧和孔眼侧，且每一叶轮被配置成泵送液体通过所述泵，所述液体施加在从每一叶轮的所述轮毂侧到所述孔眼侧的轴向方向上的压力差所导致的轴向推力负载；以及第一和第二级泵壳体，每一壳体被配置成形成壳体封闭体以容纳所述第一级和所述第二级的组件，所述组件包含每一叶轮，且每一壳体被配置成具有形成于其中的一个或多个泵壳体开口，且所述一个或多个泵壳体开口穿过所述泵壳体以从所述壳体封闭体内部泄漏正被泵送的至少一些液体到外部，从而大大减少
2023-08-27
10
1.5MB

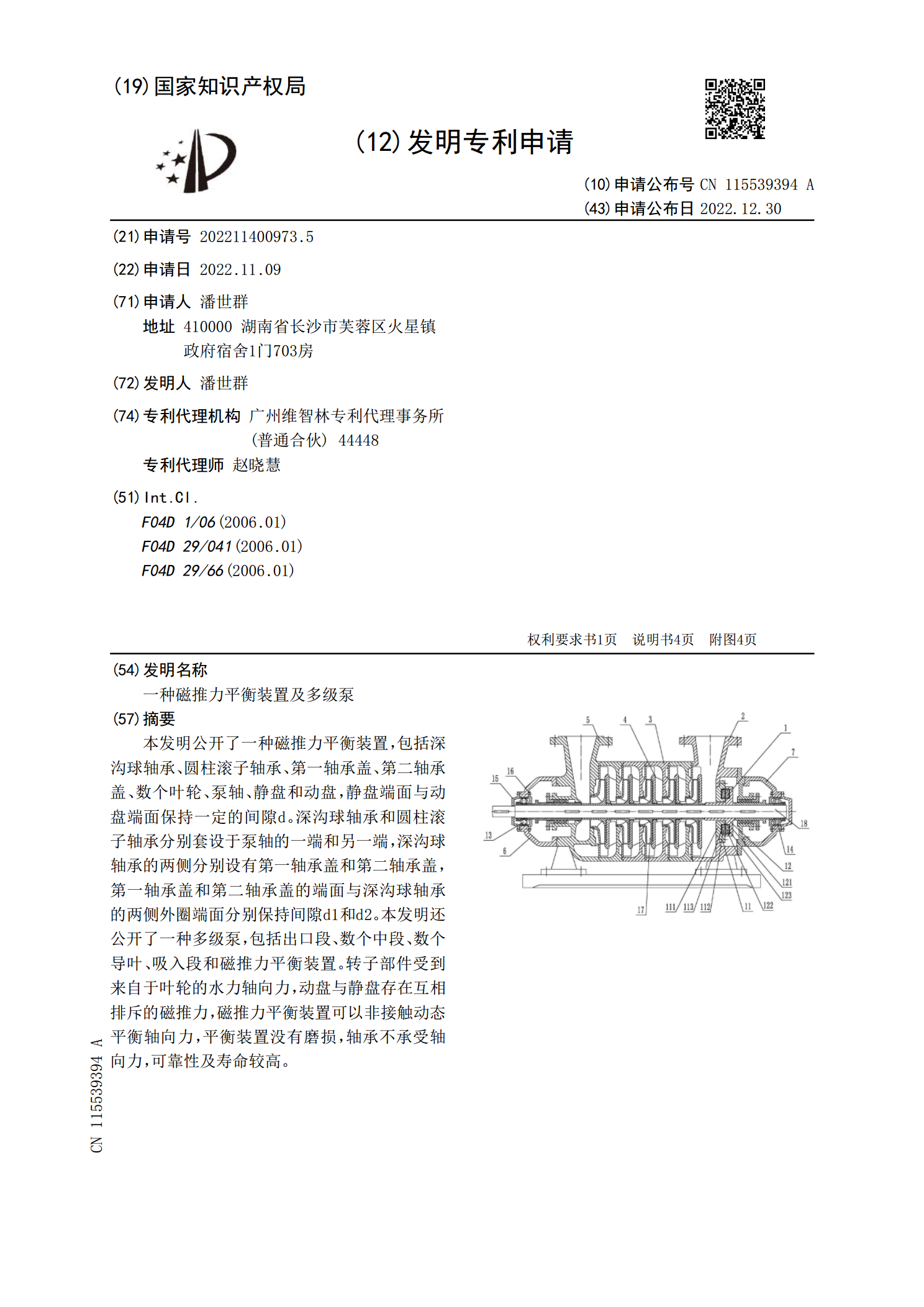

一种磁推力平衡装置及多级泵.pdf
本发明公开了一种磁推力平衡装置，包括深沟球轴承、圆柱滚子轴承、第一轴承盖、第二轴承盖、数个叶轮、泵轴、静盘和动盘，静盘端面与动盘端面保持一定的间隙d。深沟球轴承和圆柱滚子轴承分别套设于泵轴的一端和另一端，深沟球轴承的两侧分别设有第一轴承盖和第二轴承盖，第一轴承盖和第二轴承盖的端面与深沟球轴承的两侧外圈端面分别保持间隙d1和d2。本发明还公开了一种多级泵，包括出口段、数个中段、数个导叶、吸入段和磁推力平衡装置。转子部件受到来自于叶轮的水力轴向力，动盘与静盘存在互相排斥的磁推力，磁推力平衡装置可以非接触动态平
2023-08-19
10
959KB
具有推力平衡活塞的涡轮机.pdf
本发明涉及一种旋转机器(1)、尤其是涡轮机、泵或压缩机，具有至少一个转子(6)和至少一个过程流体(蒸汽3)，它至少部分地包围转子(6)，其中转子(6)具有至少一个平衡活塞(10)，用于影响轴向推力，其中平衡活塞(10)具有至少一个转子(6)的直径变化(21，22，23，24)，其中设有至少一个轴密封(31，32，33)，它使存在第一压力的第一压力室(11)与存在第二压力的第二压力室(12)这样密封，使得至少暂时在第一压力室(11)与第二压力室(12)之间存在压力差并且第一轴密封(31)这样设置在平衡活塞(
2023-10-21
10
502KB
具有推力平衡的压缩机及其方法.pdf
一种用于马达-压缩机装置组的压缩机，其在旋转轴(2)上包括平衡活塞(7)、一组叶轮(R)、在与该组叶轮(R)相反的一侧上邻接平衡活塞(7)的该活塞的后腔(11)、适于将后腔(11)联接到该组叶轮(R)的输入的调节阀(14)、联接到该组叶轮(R)的输入的吸入压力室(20)，后腔(11)布置在平衡活塞(7)与吸入压力室(20)之间。该压缩机包括布置于活塞的后腔(11)与吸入压力室(20)之间的排出压力室(18)，排出压力室(18)经由排出管线(19)联接到排出区域(10)，排出区域(10)位于该组叶轮(R)与
2023-10-11
10
348KB

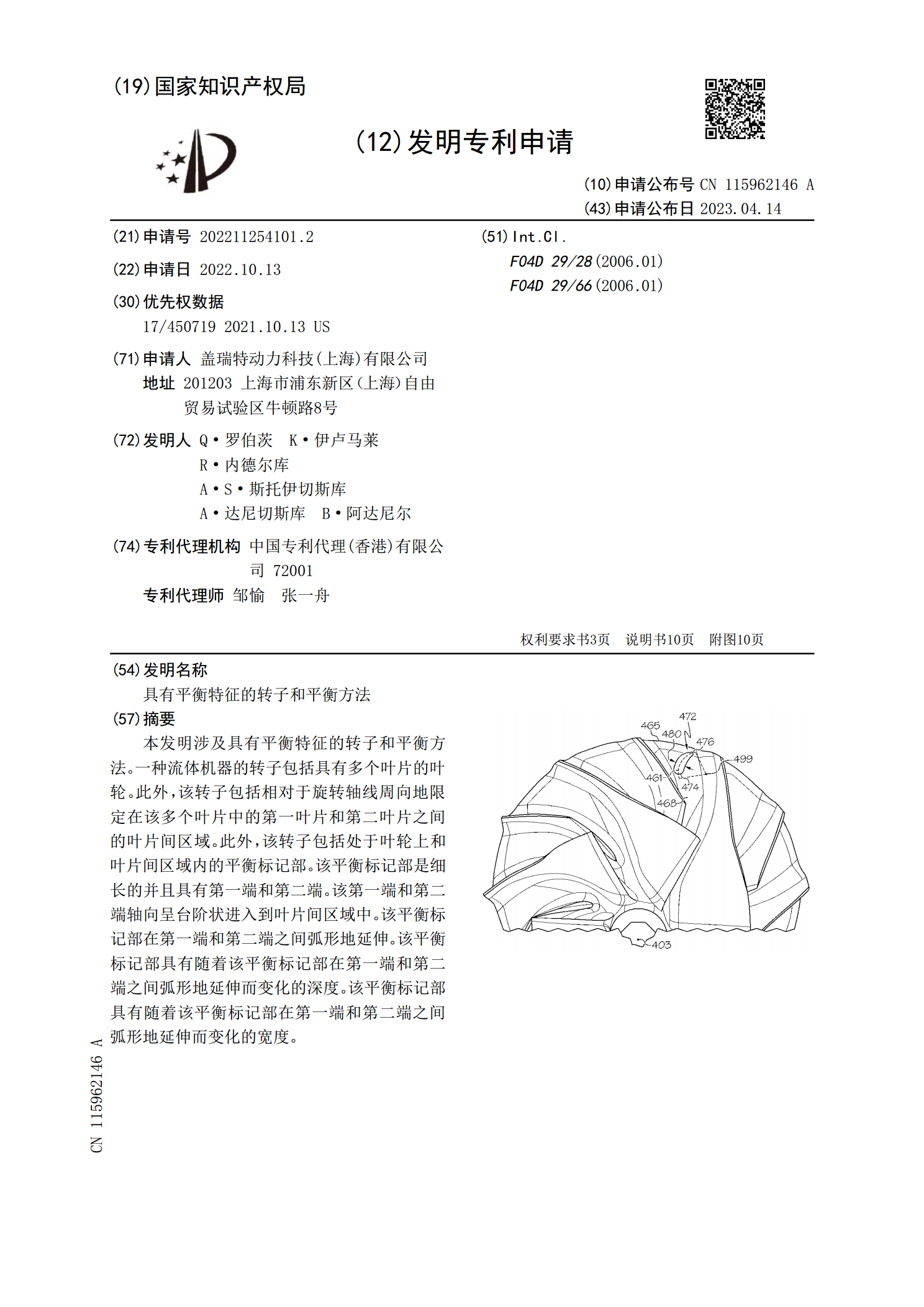

具有平衡特征的转子和平衡方法.pdf
本发明涉及具有平衡特征的转子和平衡方法。一种流体机器的转子包括具有多个叶片的叶轮。此外，该转子包括相对于旋转轴线周向地限定在该多个叶片中的第一叶片和第二叶片之间的叶片间区域。此外，该转子包括处于叶轮上和叶片间区域内的平衡标记部。该平衡标记部是细长的并且具有第一端和第二端。该第一端和第二端轴向呈台阶状进入到叶片间区域中。该平衡标记部在第一端和第二端之间弧形地延伸。该平衡标记部具有随着该平衡标记部在第一端和第二端之间弧形地延伸而变化的深度。该平衡标记部具有随着该平衡标记部在第一端和第二端之间弧形地延伸而变化的
2023-08-19
10
499KB
